長治SF6氣體抽真空充氣裝置注意事項1、儀器應放置在位置，防止摔壞。避免劇烈震動。2、勿測有腐蝕性的氣體。3、儀器使用前，應及時充電。4、充電時只需將電源線接入220V插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時。附 錄 ：(六氟化硫斷路器含水量測量要求)測 試 內 容 標 準 （μl/l 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150 交接時由支柱下部充氣接口測量斷路器水份值。≤150 運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤300

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治

長治SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治

長治SF6氣體抽真空充氣裝置TH-7T-15-50型SF6氣體回收裝置說 明 書青島天正華意電氣設備有限公司注 意1.SF6壓縮機嚴禁使用氧氣等易燃易爆氣體進行檢漏。2.SF6壓縮機嚴禁使用本機打高壓空氣檢漏。檢漏氣體可采用工業氮氣。3.SF6壓縮機嚴禁壓縮機自行抽真空和真空運行。4.回收裝置長時間不運行，運行時對SF6壓縮機進行點動式運行2-3次，時間間隔為10分鐘。目 錄一、用途及型號說明 、用途描述適用范圍 設計方案 技術特點 外觀５二、技術描述主要部件性能參數 、簡明參數表主要技術參數描述７三、工作原理和結構特征９四、開機前的工作１０4.1、注意要點管路連接油位檢查冷凍系統檢查、電源連接１２五、操作說明及注意事項１ 、抽真空１３ 回收貯存、充放灌瓶、凈化、干燥１６六、維修和保養 真空泵 使用中注意事項１６6.1.2換油期換油方法、SF6壓縮機１７ 使用注意事項 換油期１８6.2.3換油方法冷凍系統１８系統描述 冷凍壓縮機 、凈化、干燥系統 油分離器2干燥過濾器儀表、常見故障和方法２０7.1、電器２０7.2、真空泵２１ SF6壓縮機２２7冷凍系統凈化干燥系統２３7.6、儀表２３八、售后服務２４一、用途及型號說明1.1、用途描述SF6氣體作為一種絕緣氣體，具有、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治
<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治

長治SF6氣體抽真空充氣裝置使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。附 錄 ：六氟化硫斷路器含水量測量要求測 試 內 容 標 準 （ppm 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150交接時由支柱下部充氣接口測量斷路器水份值≤150運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤3

長治SF6氣體抽真空充氣裝置紅外檢測原理及系統測試方法本系統軟件內置功能測試界面，如下5.1功能測試。1報警輸出：主機內置5組常開節點輸出，可以對輸出進行測試。2：語音輸出：可以查看系統語音功能是否正常，點擊語音按鈕，系統將會語音提示相應的語音。3：格式化：為了防止系統報警數據的誤刪除，連續按格式化按鈕6次以上然后斷電重啟系統才會執行格式化操作，格式化之后整個系統將會復位，從新啟動會執行默認數據的填寫，格式化后的次啟動將會增加時間。4：其他：系統預留按鈕，本次未使用。5.2報警測試：1：按下警燈按鈕3：主機報警，警燈閃爍。4：完成測試注意：傳感器上電后有90秒的預熱過程，請預熱結束后再進行測試。5.3、風機控制器測試點擊啟動、或者停止，可以測試風機控制箱工作是否正常。00:為廣播地址，同時啟動或者關閉系統所有的風機控制器。01/02/02為單個風機控制器對應的控制。6、風機起停邏輯6.1、外部風機控制按鈕輸入--優先級當按鈕強制打開風機后，因為風機處于強制打開狀態，所以其他所有風機操作，液晶遠程啟動風機、自動啟動風機等功能全部失效，當外部強制打開風機按鈕關閉后，其他功能恢復正常。6.2、手動、紅外開啟風機----次級優先級當外部強制排風處于關閉狀態時，風機控制將恢復智能控制，此時紅外啟動風機，手動啟動風機，自動啟動風機優先級均等，自動啟動時間為風機配置界面設定時間的報警時間，發送命令直到倒計時結束，風機將自動關閉。6.3、循環啟動風機----次級優先級當風機停止后，循環時間開始計時，停止時間計時結束后風機開始工作，然后進入自動循環啟動模式，當有外部控制風機的指令收到后，風機控制器將再次等待風機停止時進入停止時間倒計時。流程圖如下7、技 術 服 務本公司客戶中心實行在線服務，歡迎您來電咨詢、建議。我們的專業技術人員將對您提出的每一個問題作耐心、細致的回答，對于您提出的寶貴意見和建議，我們感激不盡！對于我公司售出的產品，如果有需要，我們將在24小時以內（500公里以內，500公里以外不包括在途時間）趕到現場。

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治

長治SF6氣體抽真空充氣裝置使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。附 錄 ：六氟化硫斷路器含水量測量要求測 試 內 容 標 準 （ppm 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150交接時由支柱下部充氣接口測量斷路器水份值≤150運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤3

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治

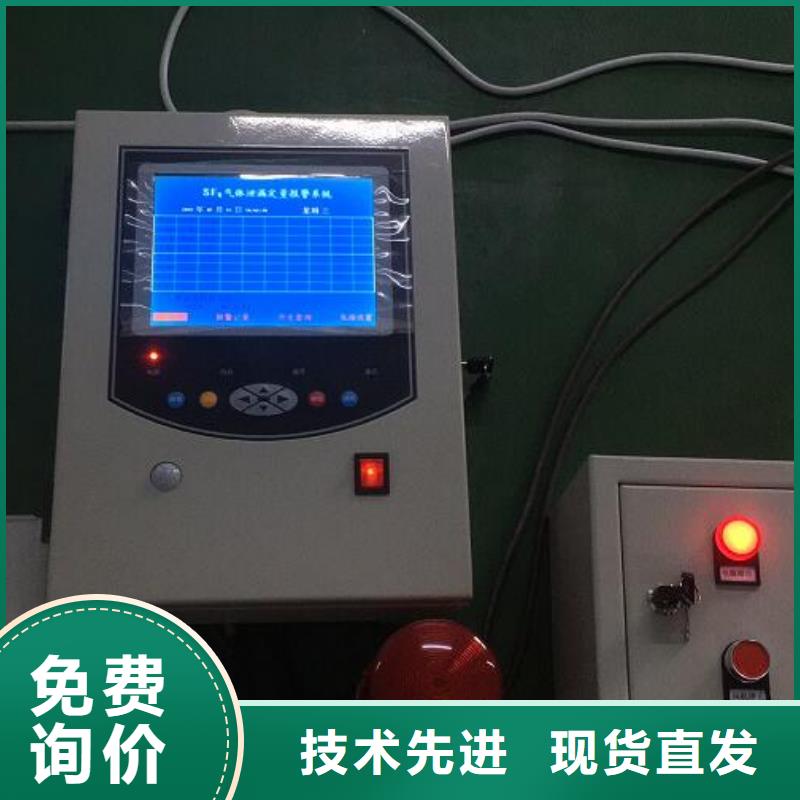

長治SF6氣體抽真空充氣裝置注意：密碼服務界面左上角有一個密鑰：123＊＊＊＊，一串?dāng)?shù)字，進入系統時如果忘記密碼，請致電廠家，廠家會根據相關算法用密鑰來計算系統密碼。（管理員密碼服務）2.3.1、變送器（配置變送器）輕觸旁邊表盤 可以配置主機相關內容。此界面可以配置相應的氣體變送器的報警信息等SF6報警點：配置SF6超標報警值。O2報警點：配置氧氣缺氧是報警值。SF6校準系數：SF6顯示值×校準系數＝SF6校準后顯示值；O2校準系數：O2顯示值×校準系數＝O2校準后顯示值；2.3.2、風機控制器（配置風機控制器）輕觸旁邊表盤 可以配置主機相關內容。自動模式：打開自動模式，風機控制器將經行循環抽風狀態。循環模式：打開循環模式，循環運行風機啟動，關閉循環模式，循環運行風閉。外部紅外：外部紅外有兩個常閉接口一個常開接口，開啟后檢測到有人自動啟動風機，反之不啟動。面板紅外：啟動后面板紅外檢測到有人自動啟動風機，反之不啟動。報警啟動時間：系統遇到報警狀態時風機啟動時間。循環啟動時間：風機控制器打開自動模式后，自動運行時間。循環停止時間：風機控制器運行一段時間后，將進入休眠時間。2.3.3、溫濕度模塊（配置溫濕度控制器）輕觸旁邊表盤 可以配置主機相關內容。溫度報警上限：超過此溫度將會報警。溫度報警下限：低于此溫度將會報警。濕度報警上限：超過此濕度將會報警。濕度報警上限：低于此濕度將會報警。溫度校準系數：顯示值＝測量值×校準系數。濕度校準系數：顯示值＝測量值×校準系數。是否開啟報警：選擇溫濕度報警是否開啟。高溫啟動風機：在開啟時實現高溫自動啟動風機。說明：可以根據溫濕度校準系數來校準當前顯示溫濕度值。

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治
<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治

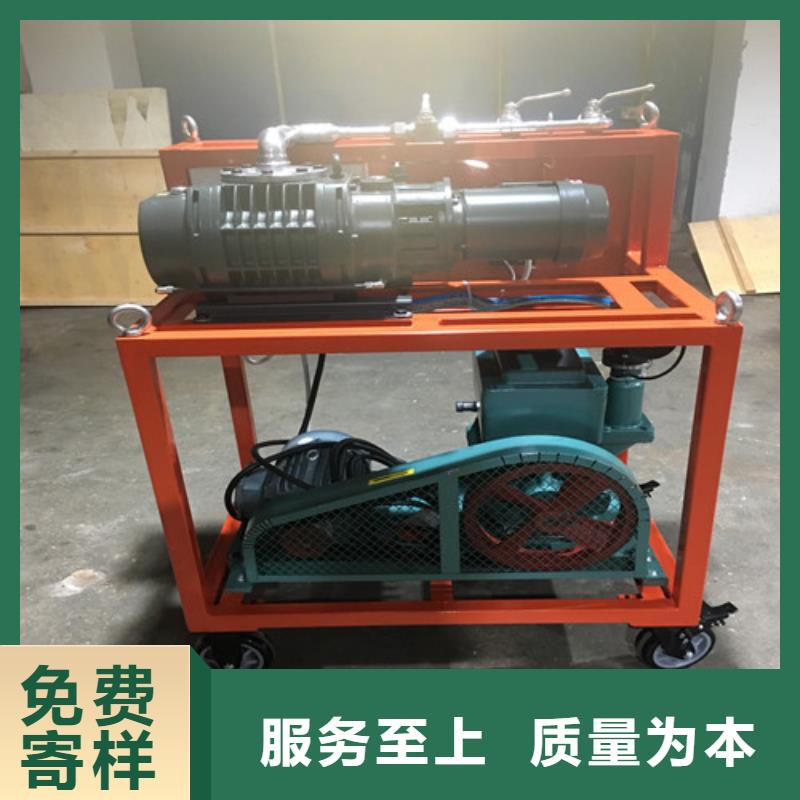

長治SF6氣體抽真空充氣裝置 另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫度計，利用溫包感應SF6液體溫度。系統中真空泵的進口處裝有電磁真空帶充氣閥，并與真空泵接在同一個電源上，當泵停止工作時，閥能自動將真空系統封閉，并將大氣通過泵的進口充入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短。

<長治>天正華意電氣設備有限公司 氣體泄漏定量監控系統長治 <長治>天正華意電氣設備有限公司

長治SF6氣體抽真空充氣裝置操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。d)真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②回收管路開真空泵、V1、 V7關V1、真空泵、V7③電器設備充放管路鋼瓶開真空泵、V1、 V6關V1、真空泵、V62、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。(3)回收初始，回收初壓力(M1)較高時，開V7、半開V2 、V3、SF6壓縮機。

長治SF6氣體抽真空充氣裝置操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。d)真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②回收管路開真空泵、V1、 V7關V1、真空泵、V7③電器設備充放管路鋼瓶開真空泵、V1、 V6關V1、真空泵、V62、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。(3)回收初始，回收初壓力(M1)較高時，開V7、半開V2 、V3、SF6壓縮機。
