長治試驗變壓器本產品是與試驗變壓器配套使用的調壓控制裝置，調壓器采用接觸式調壓器，電壓、電流顯示直觀，可以方便的讀取試驗電壓值，并具有過流保護，操作可靠，本產品具有體積小、重量輕、電壓波形好等特點，是進行高壓試驗的理想設備。二、工作原理通過調整自耦調壓器的輸出電壓，實現試驗變壓器額定范圍內的工作電壓調節。通過一個10KVA變壓器輸出AC50KV。三、主要技術指標變壓器：1、連接方式：（單級）2、絕緣介質：SF63、額定容量：10kVA4、額定電壓：AC50kV5、輸入電壓：220V6、工作頻率：50Hz操作臺：1、容量：10KVA2、電源輸入：AC220V±10％ 50HZ3、輸出電壓：0~250V4、電壓顯示范圍：AC0~50kV5、過流整定范圍：0~40A

長治試驗變壓器概述本產品是輕型高壓試驗變壓器的配套設備。其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作維修方便等特點。二、結構及面板布置示意圖本設備為箱式結構，箱體為鋁合金機箱，所有電器元件均裝在骨架上，面板上有電源連接電纜，便于安裝和維修。本報警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。面板元件布置如下、原理圖附后。三、使用條件1.溫 度：0℃～40℃2.海拔高度：＜1000m3.相對溫度：＜85％4.工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。四、使用方法1.按照試驗要求將操作箱、變壓器、被試品連接好。2.按照被試品正常試驗所需電流大小和耐壓時間，設定好過流繼電器（-KA）及時間繼電器（-KT）的動作值。3.插上電源插頭，將調壓器手柄旋到零位，綠燈（-HG）亮，可進行試驗操作，操作時不要靠近變壓器，以免發生危險。4.以上所有工作完成后，表示可以送電操作。按下啟動按鈕（-ST），一次主回路（-KM）吸合，調壓器受電。順時針旋轉調壓器手柄，調壓器升壓。此時零位燈（-HY）滅，工作指示燈（-HR）亮。密切注意電壓表（-PV）的指示，當升到被試品規定的耐壓值時，按下計時按鈕（-ST2）并注意被試品的情況。5.當耐壓計時到時，操作箱自動發出報警聲，此時應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕（-SP）和計時按鈕（-ST2），紅燈滅，黃燈亮。試驗完畢。6.在升壓或耐壓近程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（-KA）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理

長治試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理

長治試驗變壓器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受25A電流沖擊。（4）電源接入儀器面板的“電源輸入”端子，切勿接入其他接線端子，以免損壞設備。（5）儀器與變壓器連接時注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。（6）本設備的承受電流為25A，所以設定過流保護的電流值應不超過25A。（7）在通電情況下，不得插拔任何接線。（8）當在室外時，請勿將儀器長時間置于太陽下曝曬。2.3 測試準確度方面設備應緩慢升壓，保證設備顯示電壓及電流的準確性。2.4 操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉緊急停止按鈕，并重新檢查接線。3、技術特征3.1 名稱和分類（1）名稱：5kVA操作箱。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。3.2 主機結構型式與尺寸（1）型式：一體化便攜式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用電源（1）電壓：AC220V±10％（2）頻率：50Hz±1Hz3.4 使用環境要求（1）環境溫度：-10℃～40℃（2）相對濕度：≤80％3.5 性能（1）絕緣電阻：＞2MΩ（2）泄漏電流：＜3.5mA（3）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。3.6 測量精度本儀器電流測量精度等級為±5％本儀器電壓測量精度等級為±5％3.7 測試項目（1）輸出電壓：AC0～250V（2）輸出電流：AC0～25A

長治試驗變壓器工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110％~120％)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。工頻耐壓試驗操作注意事項(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場及觀察試品狀態。(2) 被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理

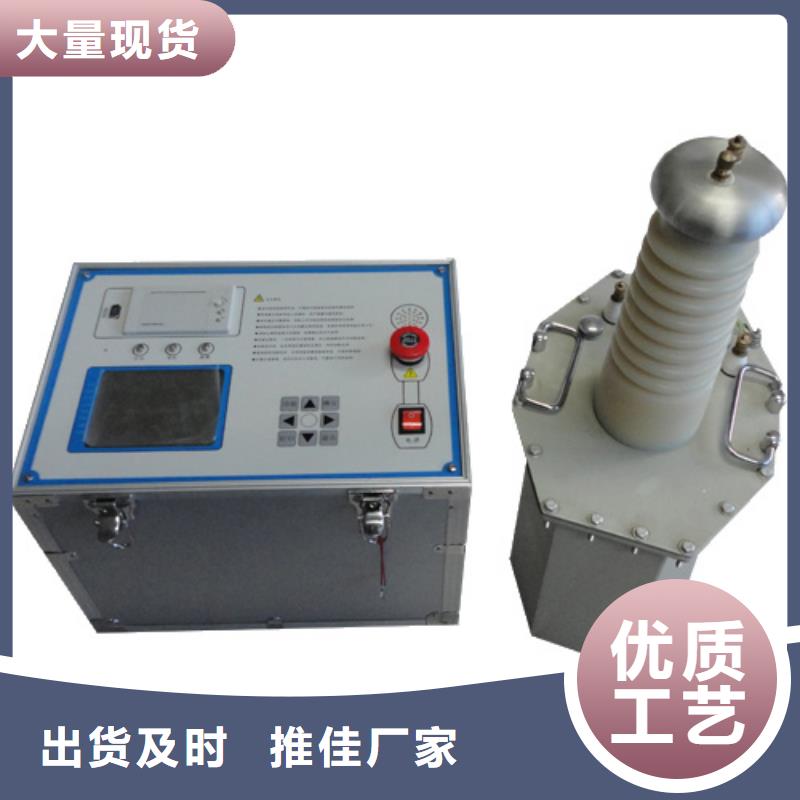

長治試驗變壓器 系列工頻耐壓試驗裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列工頻耐壓試驗裝置是在TE系列試驗變壓器的基礎上按照 標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 系列工頻耐壓試驗裝置采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。 (二)無局放試驗變壓器：型號： YDQW-5kVA/50kV 充氣式（SF6）無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。技術參數額定容量：5KVA輸入電壓：220V±10％輸出電壓：AC：0-50kV額定電壓下系統局放量≤5PC輸出電流：100mA電壓精度：AC 1.5％電源失真度：＜3％絕緣介質：SF6氣體重量：35Kg(三)隔離濾波變壓器型號：LBQ-5/0.22主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干撓。額定容量：5KVA 額定電壓：220V±10％ 額定電流：25A空載損耗：≤5％阻抗電壓：≤5％ 衰減效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db運行時間：同變壓器(四)耦合電容器型號：TAWF-10/800額定電壓：50kV標稱電容量：800pF介質損耗:：≤0.2％測量精度：＜1％絕緣水平：120％額定電壓下1min無異常標稱分壓比： 1000:1 局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC結構型式：絕緣外殼油紙電容結構：由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成。運行時間:同變壓器

<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理
<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理

長治試驗變壓器 系列工頻耐壓試驗裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列工頻耐壓試驗裝置是在TE系列試驗變壓器的基礎上按照 標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 系列工頻耐壓試驗裝置采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。 (二)無局放試驗變壓器：型號： YDQW-5kVA/50kV 充氣式（SF6）無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。技術參數額定容量：5KVA輸入電壓：220V±10％輸出電壓：AC：0-50kV額定電壓下系統局放量≤5PC輸出電流：100mA電壓精度：AC 1.5％電源失真度：＜3％絕緣介質：SF6氣體重量：35Kg(三)隔離濾波變壓器型號：LBQ-5/0.22主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干撓。額定容量：5KVA 額定電壓：220V±10％ 額定電流：25A空載損耗：≤5％阻抗電壓：≤5％ 衰減效果： 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db運行時間：同變壓器(四)耦合電容器型號：TAWF-10/800額定電壓：50kV標稱電容量：800pF介質損耗:：≤0.2％測量精度：＜1％絕緣水平：120％額定電壓下1min無異常標稱分壓比： 1000:1 局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC局部放電量：額定電壓下≤3pC，80％額定電壓下≤2pC結構型式：絕緣外殼油紙電容結構：由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成。運行時間:同變壓器

長治試驗變壓器接線準備（1）將接地線一端夾在地網上，一端接于本儀器的接地端子上。注意：地網的接地點應具有良好的導電性，否則會影響測量的正確性，甚至危及人身。（2）將試驗變壓器的輸入端（即低壓側）用專用連接線與儀器的“A”端子及“X”端子連接。（3）將試驗變壓器的儀表端子用專用測試線與儀器的“儀表”端子連接。（4）將市電AC220V電源用專用電源線連接到儀器的“電源輸入”端子。4.2 測試步驟（1）合上電源開關，儀器顯示開機狀態，分閘指示等亮。（2）若調壓器在零位零位指示燈亮。（3）試驗過程中觀察儀器電流表及電壓表的變化值，達到設定的試驗電壓后，按下計時按鈕，開始計時，計時結束后將調壓器調回零位，并從市電上取下專用電源線。4.3 試驗結束后現場清理（1）關閉電源開關，拔下電源線。（2）將專用測試電纜線拆除并收好，方便下次使用。（3）拆除接地線，并整理好。5、運輸與保養5.1 運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。5.2 儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。5.3 防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。5.4 防曝曬儀器在室外使用時，盡可能避免或減少陽光對液晶顯示屏的直接曝曬。6.隨機附件6.1 電源線 一套6.2 使用說明書一份6.3 測試線 一套7、售后服務（1）本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。（2）本儀器享有12個月的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。（3）本儀器實行三包。（4）在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。（5）如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：維修指導，或返廠維修。

<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理
長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理 <長治>天正華意電氣設備有限公司

長治試驗變壓器備注：電壓單位為kV ，電流單位為mA ， 頻率單位為Hz，時間單位為s。2.功能按鍵：包括工作模式、測量項目、功能、參數設置四部分。2.1 “交流”、“直流”按鍵：用于轉換交直流工作模式。2.2 “電壓”按鍵：用于允許或禁止保持時間捕捉的功能，窗口3如果顯示“――”，表示禁止，此時按“電壓”按鍵，則允許捕捉保持時間，并且窗口3顯示保持時間。再次按“電壓”按鍵，則再次禁止該項功能。當電壓信號上升到設置的啟動電壓后，儀表開始計時，當電壓信號下降到設置的啟動電壓的90％后，儀表計時停止。由于要處理瞬態信號，儀表在捕捉保持時間時電壓檔位被鎖定，所以在不需要捕捉保持時間的場合，用戶應盡量禁止保持時間捕捉，以便得到的電壓精度。2.3 “電流”按鍵：用于轉換測量模式，當該指示燈點亮時，窗口2顯示電流值。2.4 “F1”按鍵：用于切換窗口2的實時測量電流或電流值的顯示，當本鍵指示燈點亮時，窗口2顯示“P XXXXX”為值，否則顯示實時測量值。2.5 “F2”按鍵：用于手動電流值。在下次電流測試開始之前，用戶應及時手動已有的電流值。另外，儀表的工作模式或測量項目被轉換時，電流值會自動清零。2.6 “失真度”按鍵：用于轉換測量模式，當該指示燈點亮時，窗口2顯示失真度值。2.7 “鎖定”按鍵：用于鎖定本次測量數據。 2.8 “設置”按鍵：進入設置狀態，或設置項換頁。2.9 “”按鍵：循環右移位，改變設置參數的當前數碼管（閃爍位）位置。2.10 “”按鍵：循環增加設置參數的當前閃爍位的值。3．特殊字符顯示含義1）r ：顯示在窗口2，提示該窗口顯示的是紋波系數；2）t ：顯示在窗口2，提示該窗口顯示的是失真度；3）F-ERR ：顯示在窗口1，提示當前輸入的電壓信號不可以進行失真度分析；4） -OL- ：提示當前輸入的信號值超過測量范圍。

長治試驗變壓器慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。※敬告用戶:由于產品不斷更新說明書內容可能有所改變恕不再另行通知！本公司保留終解釋權！

<長治>天正華意電氣設備有限公司 長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理

長治試驗變壓器控制線路圖：5－1：普通操作臺線路圖：如下六、試驗現場布串激組合試驗接圖１、串級接線3UZC(C)—Ⅲ輸入ZC(C)—ⅡTH ZC(C)—ⅠＴHＢ—操作臺ZC（Ｃ）—Ⅰ—組試變ZC（Ｃ）—Ⅱ—第二組試變ZC（Ｃ）—Ⅲ—第三組試變△—絕緣支架２、概述為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合THYDQ系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。３、工作原理TH系列高壓試驗裝置，除電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。七、操作試驗方法：１、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥ ０.22MPA）２、做交流耐壓時短路桿插入孔Ｊ中，做直流泄漏試驗，取出 短路桿。３、限流電阻配置：工頻耐壓每伏0.3～１歐：直流每伏５～１０歐，一般試驗可不用。 ４、拆除被試品線引線，套管及器身臟污，必要時采用屏蔽措施。５、準備工作和措施就緒，空試一次設備。６、接上被試品，直流試驗應用屏蔽線，以雜散泄漏。７、合上電源，控制箱（柜）電源批示綠燈亮。８、按下起動按鈕，起動指示燈亮。９、對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。１０、持續規定耐壓時間并注視電流表指示。１１、耐壓時間到，注視ＫＶ表，迅速均勻降零。１２、做圖２實驗后用放電棒經電阻放電，然后直接接地放電。１３、高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。八、注意事項１、試驗設備的布置，對人身周圍要有足夠的距離。盡量避免在人員過道上布置設備及施高壓引線。２、試驗現場安裝圍欄、懸掛“止步、高壓危險”標示牌。３、試驗中高壓引線要有支撐或牽引絕緣物。要有監護員，防止有人靠近和從底下穿過。４、直流高壓試驗中微安表在高位時，除有屏蔽盒外有過流自動保護裝置以防止突發性擊穿短路或放電時表燒壞。５、工頻耐壓試驗：請注意驗算設備容量是否足夠，并應避免產生諧振。６、工作地線（高壓尾、穩壓電容末端接地線）與保護地線（操作箱外殼）應分開連接，并有良好的接地性能。７、試驗中如有電源不規則擺動（如電焊）必然影響高壓輸出穩定，此時應停止試驗查找原因排除。８、試驗工作對氣候（溫度、濕度）的要求應符合試驗規程要求，并作記錄。９、高壓測試工作要嚴格執行能源部頒發的工作規程有關規定。

<長治>天正華意電氣設備有限公司
長治局放部放電測試儀、局放部放電測試儀生產廠家-價格合理 <長治>天正華意電氣設備有限公司

長治試驗變壓器工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110％~120％)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。工頻耐壓試驗操作注意事項(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場及觀察試品狀態。(2) 被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

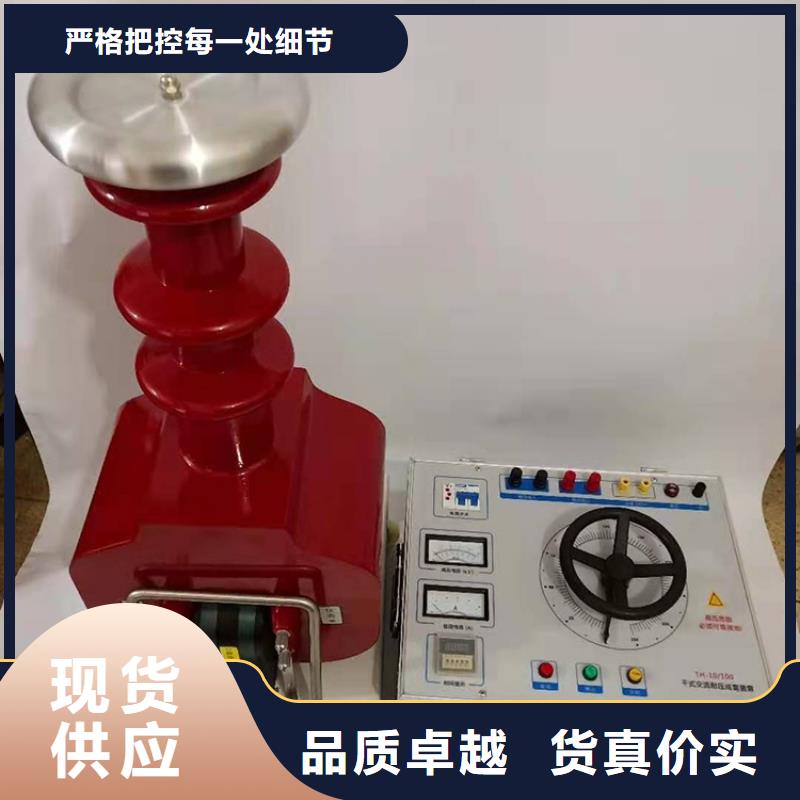

長治試驗變壓器5kVA操作箱（簡稱測試儀），抗干擾能力強，和上一代操作箱相比，具有體積小，重量輕，外型美觀等特點。其輸出電壓幅度0～250V連續可調，用于校準，檢測和試驗設備的調壓控制。該操作箱操作簡單、結構緊湊、堅固、工作可靠、維護方便，是戶外做高壓試驗的理想控制設備，可廣泛用于電力、水利、化工、鐵道等行業及實驗室。1.2 性能特點（1）讀數直觀：本儀器采用指針式表頭顯示高壓電壓、高壓電流，便于讀取試驗數據。（2）保護功能：儀器設有零位啟動、過流保護等功能。（3）計時功能：采用JS48SS系列時間繼電器，記錄試驗耐壓時間。（4）攜帶方便：體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。2、特別提示2.1 電源輸入（1）本儀器使用交流220V電源。
