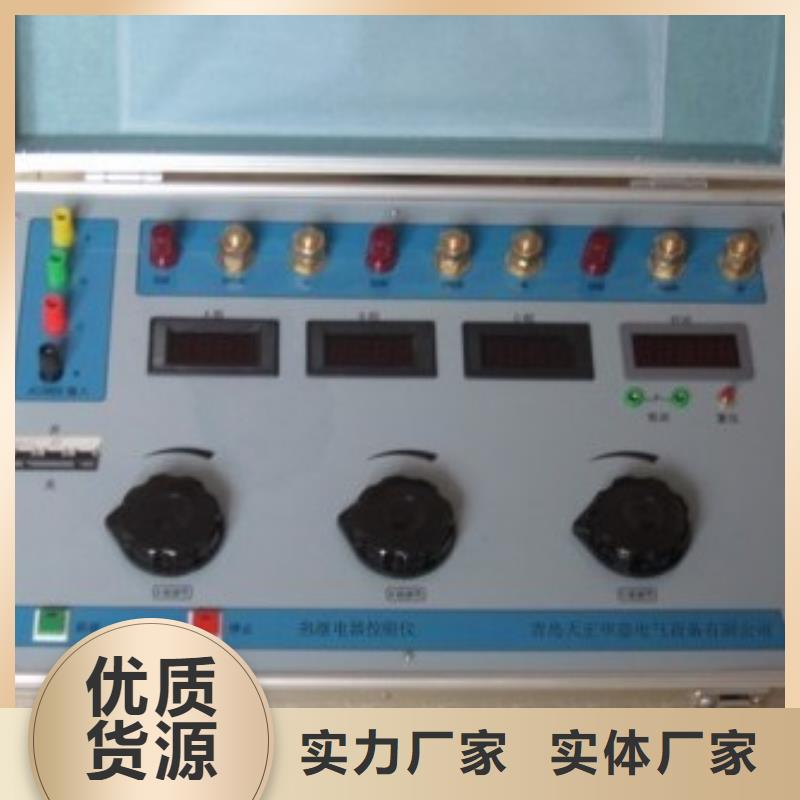

長沙有現貨的繼電器測試儀生產廠家

長沙瓦斯繼電器校驗儀數據的保存和打印相應檢測項目流程完成后，可將檢測數據進行保存并打印點擊[打印小單]鍵可將檢測數據進行打印；點擊[確定]鍵保存數據到默認目錄下；點擊[改名]鍵可將此次檢測結果名稱更換并另存到指定目錄下；點擊[不存盤]鍵返回到系統初始界面。注意：在未完成項目檢測的情況下，不可以進行數據的保存和打印。7 常見故障原因及處理方法表7.1 日常維護7.1.1禁止非本公司人員拆卸本檢測臺進行維護和零件更換。7.1.2維護檢查前請首先確認總電源是否已經切斷，是否有觸電危險。7.1.3工具抽屜內配備的隨機附件在使用后要將其清理干凈，整齊放回，以方便下次使用。7.1.4請妥善保管說明書、合格證等技術文檔資料，以便隨時使用。8.2 常見故障原因及處理方法表序號故障原因故障解決方法打印機不打印檢測1結果或打印機指示打印機缺紙?zhí)钛b好打印紙燈閃爍2打印無字跡打印紙不匹配或正將打印紙換面安裝/選擇匹配打印紙反面錯位3壓力顯示值跳動大電磁干擾嚴重1.正確安裝地線2.改善試驗環境8注意事項8.1開機后未使用的測試氣罐，請保持節流閥的關閉狀態，請勿開啟未使用測試氣罐上節流閥。8.3 未經培訓的人員，未經允許不能操作測設備。

長沙瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

長沙瓦斯繼電器校驗儀數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！七、裝箱清單序號項目單位數量設備及配件1壓力釋放閥校驗儀臺11過渡盤個32密封圈個若干3信號線根14橡膠軟管根15電源線根16保險管個5其它附件1說明書本12合格證張1變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。3 密封壓力試驗密封壓力值大于關閉壓力且低于開啟壓力的進口壓力，當進口壓力升到該壓力值時，釋放閥應可靠密封而不滲漏。

長沙瓦斯繼電器校驗儀壓力油筒頂部裝有[壓力傳感器] 5和[電磁排氣閥] 6，通過帶插頭的[屏蔽電纜] 與[測控箱] 后板的[傳感器電纜接口] 相接，4，7裝在帶法蘭盤的[壓力油筒] 2的出口處；[回油筒] 14與帶法蘭盤的[電磁快速閥] 11通過螺紋連接成組件。[電磁快速閥] 11設有[油位開關] 17，法蘭盤靠外側裝有[軟管] 9和[換氣閥] 10，試驗時將軟管與被試?yán)^電器頂蓋上的氣塞連接；法蘭盤靠外側裝有[放油閥] 16，可將繼電器的油通過軟管與[回油筒] 14底部的[容積計量裝置] 15連接。通過電纜與電磁快速閥上安裝的[測量插口] 12連接，再由[電纜] 23與測控箱面板上的[信號插座] 連接。[微機測控箱] 1內部元件布置采用分類重復屏蔽措施，有效地減少信號干擾。主控、驅動、電源三塊板平行組裝插入箱內，通過插口接頭與箱體其他元件連接以方便檢驗維修。采用7寸LCD真彩顯示，以滿足流速、容積、壓力顯示要求。6.儀器的操作:6.1瓦斯繼電保護校驗儀試驗:6.1.1檢驗前準備工作:6.1.1.1 將該儀器從箱子里取出，水平放在地面上，按一定口徑用工具把要檢測的氣體繼電器裝在該氣體電保護校驗儀上，安裝上各部分套管，并按要求連接上各部分線路，仔細檢查各部分都完全各線路連接正確后就可以開始實驗了。

長沙瓦斯繼電器校驗儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。2、進行SF6密度繼電器校驗基本原理:密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復值校驗：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

長沙瓦斯繼電器校驗儀首先將該瓦斯繼電器校驗儀豎直放置，特別注意做本密閉實驗過程都要將校驗儀豎直才進行測試，并且要將待測瓦斯繼電器的排氣孔旋鈕順時針關閉。接著用手點擊一下圖（1）“密閉測試”的操作界面，你將會看到圖（12）的操作界面。圖（12）6.1.1.24.完成6.1.1.23.的操作后我們來對“試驗時間”和“試驗壓力”進行設置。點擊觸摸屏上“試驗時間”的操作界面上會有“1分鐘”“5分鐘”“10分鐘”“20分鐘”的設置選項，操作界面如同圖（13）；圖（13）6.1.1.25 再接著點擊觸摸屏上“試驗壓力”的操作界面上會有“100Kpa”“120Kpa”“150Kpa”的設置選項，操作界面如同圖（14）；圖（14）6.1.1.26 完成上面兩項設置后點擊“開始實驗”則實驗開始，在觸摸屏“實驗時間”的操作界面上會看到開始用戶自定義設置的時間開始計時，到了設定時間時會出現圖（15）的操作界面。圖（15）6.1.1.26 完成6.1.1.26的操作后用戶可以在觸摸屏的面板上自行觀察“試驗壓力”和“當前壓力”來判斷密閉實驗的準確性。在該操作本校驗儀沒有設計打印的操作界面所以密閉實驗檢測結果可以根據此項比較來判斷，此“密閉測試”完成。點擊“返回”則回到圖（1）的主操作界面。以上是觸摸屏控制箱的基本操作，請用戶仔細閱讀，按照介紹的步驟操作，如有不能解決的問題可以跟我們聯系，我們會在時間給予解決。.7.儀器維護及維修：7.1儀器的維護：71.1本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；7.1.2拔插電源頭時應抓住插頭進行操作；7.1.3不定期檢查儲油筒的油位。檢查方法見5.1.1項的操作步驟；7.1.4儀器使用一個月時應更換儲油筒的油，更換方法如下：其方法是做幾次高流速試驗后立即將壓力油筒[氣塞] 3螺帽旋

長沙瓦斯繼電器校驗儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。2、進行SF6密度繼電器校驗基本原理:密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復值校驗：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

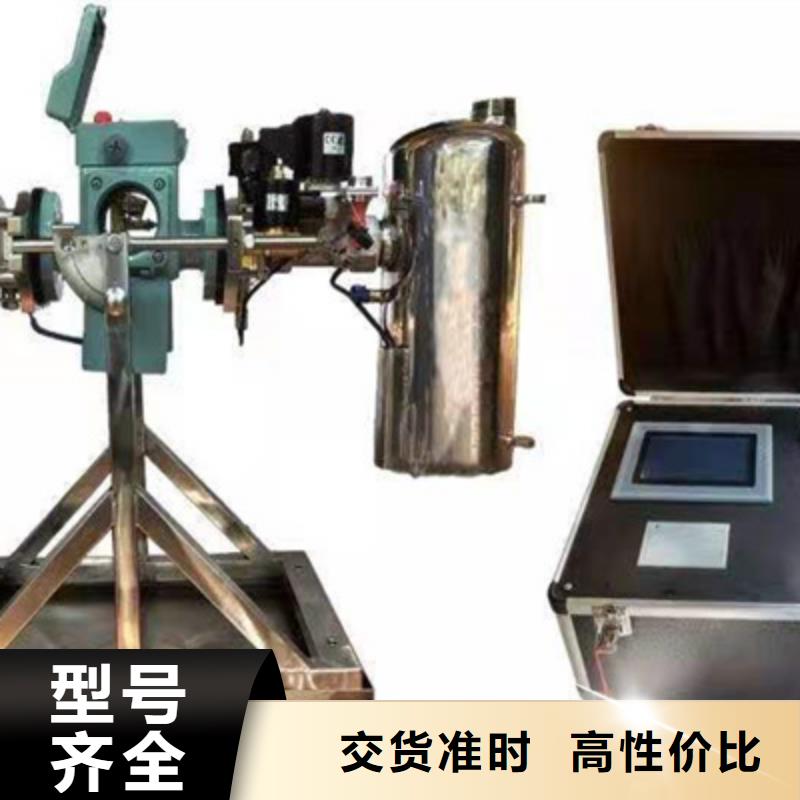

長沙瓦斯繼電器校驗儀產品簡介瓦斯（氣體）繼電器校驗臺是一種新型瓦斯繼電器流速值及容積值校驗的專用設備，主要用于油浸式電力變壓器上繼電器的檢測和校驗。該校驗臺模擬變壓器內故障時繼電器的動作機理，采用先進的計算機測控技術，通過實時采集流量信號并準確計算出流速值，以達到定量測試流速值的目的；通過定量容積計量裝置，以達到準確檢測動作于信號容積值的目的。瓦斯（氣體）繼電器校驗臺可以實現繼電器動作于跳閘流速值、動作于信號容積值和密封性能的校驗，各校驗項目可分別獨立完成，且互不影響，校驗完成后可將測試結果進行保存和打印。瓦斯（氣體）繼電器校驗臺采用計算機實時控制操作，電腦液晶全中文菜單式顯示，操作界面直觀、簡單；整機具有自動化程度高、測試速度快、測試數據準確、數據重復性好等特點。夾緊機構采用液壓機械，使得安裝瓦斯繼電器方便快捷。1.2 校驗臺外觀結構圖二、功能特點1）本校驗臺內置油汞、油箱變頻器完模擬變壓器內部故障時瓦斯（氣體）繼電器動作機理，采用全新設計理念。動作于跳閘流速值校驗采用高精度流量傳感器，油流速度從0逐漸增大，通過實時采集流量信號，準確計算出瞬時流速值，達到定量檢測動作于跳閘時流速值的目的。動作于信號容積值校驗采用容積傳感器，測試過程由計算機系統自動控制完成；密封性實驗由計算機系統按用戶設定參數自動控制，完成加壓保壓等密封測試；

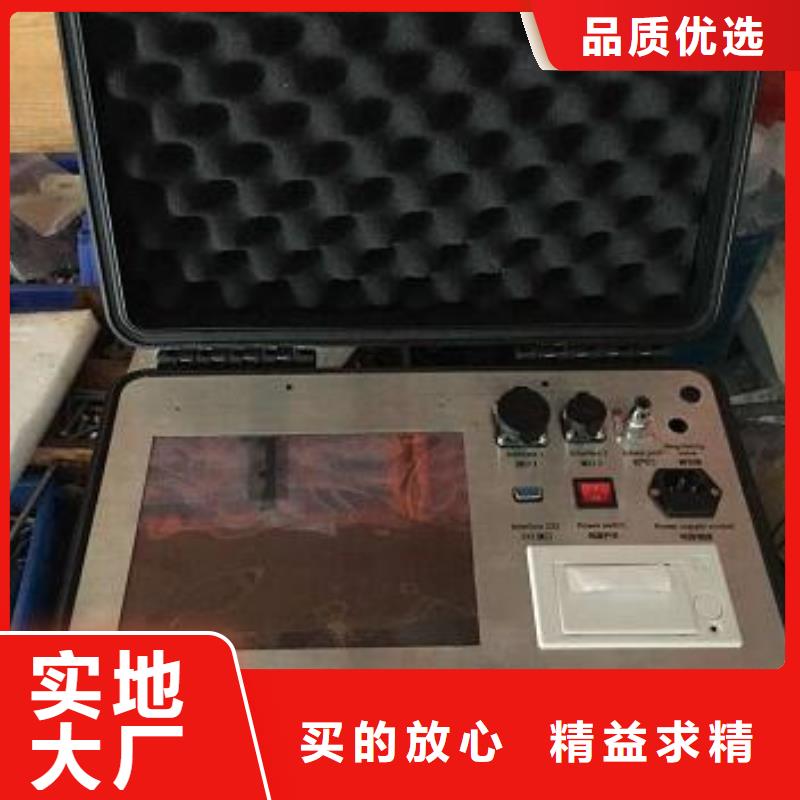

長沙瓦斯繼電器校驗儀智能型密度繼電器校驗儀功能特點：1)密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2)配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3)自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4)所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5)漢字報表式打印測試結果，并對試驗結果進行智能分析。6)能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7)校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8)配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9)校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。10) 具有在線修改系統時鐘的功能。11) 具有在線修改系統壓力功能，可以現場修正。12) 核心元器件采用進口元件，性能可靠。13) 能同時測試一組報警信號、二組閉鎖信號。

長沙瓦斯繼電器校驗儀將繼電器抽芯按規程檢查應完好，綁線、雜物后裝復，抽芯后將墊板放在外殼頂上，再將繼電器芯子放在墊板上，以便檢查調試；將[微機測控箱] 1取出置于校驗儀左側，取出與快速閥的[信號插座] 連接的[信號（釋放閥）電纜] 與測控箱面板的測量[信號插口] 連接；取出[傳感器、放氣閥電纜] 與面板上[傳感器插口] 連接，應仔細檢查電纜接線必須正確。6.1.1.4. 將其控制箱上的[軟管] 與校驗儀壓力油筒頂部[進氣閥] 3連接，將其電源電纜插頭與測控箱面板[電源插座] 連接，測控箱與本體保持距離，以免影響油筒旋轉。將 [信號插座] 12連接的兩個線夾與繼電器“跳閘”接線柱連接為兩根瓦斯信號線，一根紅一根黑。將校驗儀旋轉至垂直位置，至此準備工作完成。、二、三序號說明：2、主油筒；3、進氣閥；5、壓力傳感器；6、排氣閥；；7、球閥；8、氣體繼電保護校驗儀；9、換氣膠管；10、換氣閥；11、快速閥；12、信號插座；13、悶蓋；14、回油筒；15、容積計量裝置；16、放油閥；17、油拉接近開關；18、拉桿緊固件；19、定位銷；20、支架；21`固定鋼板特別注意:電源220v危險，連接時候應該小心。保證在一切的條件下開始實驗，在測試完成后暫不使用的條件下應關閉電源，拔掉220v插頭。6.1.1.5. 將氣體繼電器裝上瓦斯繼電保護校驗儀上的要求，是在拉桿上端旋上螺帽，將回油筒組合件法蘭插入拉桿上部，放入墊圈、旋上螺帽定位，調整螺帽使上下組件法蘭之間的距離應能安裝被試?yán)^電器，按順序裝上[被試?yán)^電器] 注意：油流方向是左到右，瓦斯繼電器重瓦斯擋板方向在左邊，油流方向應指向回油筒，裝配時以管孔中心和法蘭盤邊緣為基礎，將各部件的孔中心組合在一條直線上，并使繼電器與油筒相互平直，將兩根拉桿的下螺帽松開，上螺帽對稱旋緊。注意裝配時不能用手握住電氣元件、快速閥桿等部件，以免損壞或變形；以及各皮圈應該對準各個要使用的轉向頭，以保證不漏油和實驗的準確性。
