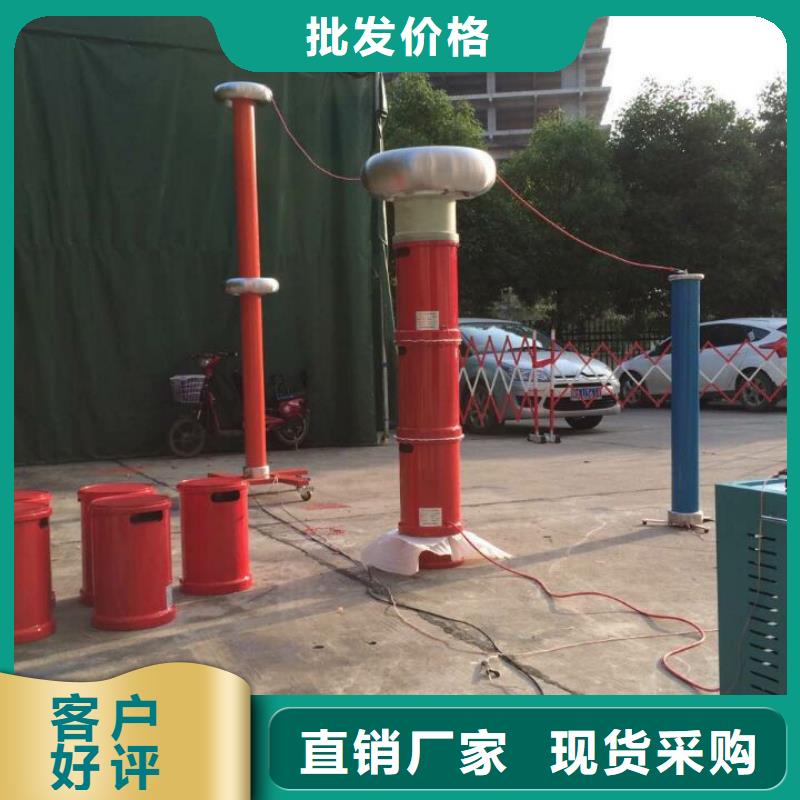

長春變頻串聯諧振耐壓裝置620kVA/270kV/52kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1. 10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz試驗電壓不超過265kV。二、工作環境1.環境溫度：－150C –45 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3000米；三、裝置主要技術參數及功能1.額定容量：620kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：270 kV ；128kV；54kV；4.額定電流：2.3A 4.8A；11.5A；5.工作頻率：30-300Hz；6.波形畸變率：輸出電壓波形畸變率≤1％；7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；8.溫 升：額定負載下連續運行60min后溫升≤65K；9.品質因素：裝置自身Q≥30(f＝45Hz)；10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；11.測量精度：系統有效值1.5級；

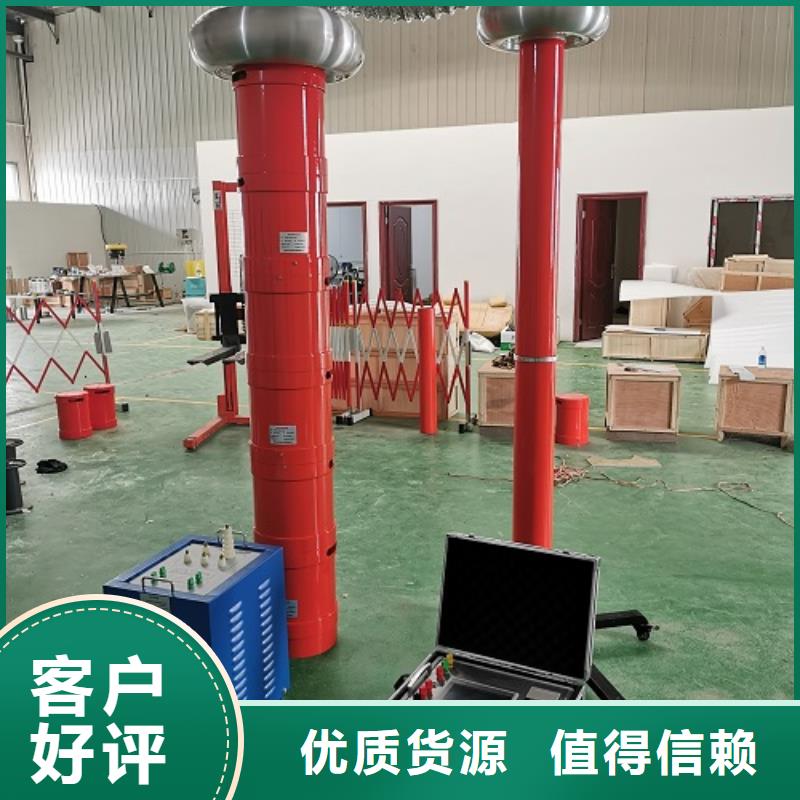

長春變頻串聯諧振耐壓裝置 主要技術參數1.額定容量：135kVA2.額定電壓：27kV；54kV；108kV3.額定電流：5A；2.5A；1.25A4.測量精度：系統有效值1.5級5.工作頻率：30-300Hz6.裝置輸出波形：正弦波7.品質因素：裝置自身Q≥30(f＝45Hz)8.波形畸變率：輸出電壓波形畸變率≤1％9.輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘11.溫 升：額定負載下連續運行60min后溫升≤65K12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能13.環境溫度：－20℃-55℃14.相對濕度：≤90％RH15.海拔高度:≤3000米五、裝置容量驗證裝置容量定為135kVA，分四節電抗器，電抗器單節為33.75kVA/27kV/1.25A/100H， 驗證：1、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用四節電抗器并聯，L＝100/4＝25H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz試驗電流：I＝2πfCU試 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用兩節電抗器串聯（互感系數1.15）兩組并聯，L＝100×2×1.15/2＝115H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz試驗電流：I＝2πfCU試 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。使用四節電抗器串聯（互感系數1.25），L＝100×4×1.25＝500H， 試驗頻率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz試驗電流：I＝2πfCU試 ＝2π×50.33×0.02×10-6×68×103＝0.43A滿足實驗要求。

長春變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、操作模式切換、電容，電感，頻率互換計算、參數查詢等4）參數設置：完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河腥詣?dòng)、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、運行狀態、模式切換、故障提示功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存500組試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，利用設備所攜帶打印機打印8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為20～400Hz，出廠默認設置為30-300Hz，也可按需設置，加快調諧過程；頻率分辨率根據需要，可預設為0.01Hz、0.1Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

長春變頻串聯諧振耐壓裝置 裝置容量確定滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。頻率取34Hz試驗電流 I＝2πfCU試 ＝2π×34×0.139×10-6×128×103＝3.8A對應電抗器電感量 L＝1/ω2C＝157H設計十節電抗器，將十節電抗器五節串聯二組并聯使用則單節電抗器的參數為54kVA/27kV/2A/63H，裝置總?cè)萘繛?40kVA。驗證：1.滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。使用電抗器六節串聯，此時電感量為L(zhǎng)＝63＊6＝378H試驗頻率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。試驗電流I＝2πfCU試 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。使用電抗器十節并聯，此時電感量為L(zhǎng)＝63/10＝6.3H試驗頻率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。試驗電流I＝2πfCU試 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。使用電抗器二節串聯五組并聯，此時電感量為L(zhǎng)＝63＊2/5＝25H試驗頻率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。試驗電流I＝2πfCU試 ＝2π×36.5×0.76×10-6×52×103＝9A。結論：裝置容量定為540kVA/270kV/27kV，分十節電抗器，電抗器單節為54kVA/27kV/2A/63H，使用電抗器組合能滿足上述被試品的試驗要求。

長春變頻串聯諧振耐壓裝置系統的性能特點充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。五、裝置容量確定滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。頻率取37Hz試驗電流 I＝2πfCU試 ＝2π×37×0.37×10-6×22×103＝1.9A對應電抗器電感量 L＝1/ω2C＝50H設計二節電抗器，將二節電抗器并聯使用則單節電抗器的參數為22kVA/22kV/1A/100H，裝置總?cè)萘繛?4kVA。結論：裝置容量定為44kVA/22kV，分二節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器組合能滿足上述被試品的試驗要求。

長春變頻串聯諧振耐壓裝置620kVA/270kV/52kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1. 10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。3. 110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。4. 110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。5. 110kV變電站系統交流耐壓試驗，試驗頻率為30-300Hz試驗電壓不超過265kV。二、工作環境1.環境溫度：－150C –45 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3000米；三、裝置主要技術參數及功能1.額定容量：620kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：270 kV ；128kV；54kV；4.額定電流：2.3A 4.8A；11.5A；5.工作頻率：30-300Hz；6.波形畸變率：輸出電壓波形畸變率≤1％；7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；8.溫 升：額定負載下連續運行60min后溫升≤65K；9.品質因素：裝置自身Q≥30(f＝45Hz)；10.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；11.測量精度：系統有效值1.5級；

長春變頻串聯諧振耐壓裝置激勵變壓器 JLB-15kVA/1.5kV/3kV/5kV/15kV/0.4kV 2臺 配置特點：將高電壓、小電流、短時間與低電壓、大電流、長時間的試品試驗分開處理，配置不同抽頭勵磁變，以保證勵磁變壓器的利用率及重量輕，分2臺激勵變壓器配置，當負荷比較小時用一臺激勵變壓器就可以使用，方便搬運，當負荷較大時用2臺激勵變壓器并聯使用。10kV電纜等電氣設備試驗時使用1.5kV輸出端；35kV電纜等電氣設備試驗時，使用3kV輸出端； 110kV電纜試驗時，使用5kV輸出端； 110kV變電站試驗時，使用15kV輸出端；7.2.1 技術參數 適用范圍 電氣主設備試驗及電纜試驗7.2.2 性能特點7.2.2.1 激勵變?yōu)楦墒浇Y(jié)構無漏油之慮。7.2.2.2 高、低壓繞組及鐵芯間均設靜電屏蔽層，既是勵磁變壓器，又是隔離變壓器。7.2.2.3 內置過壓保護，防止擊穿反擊。

長春變頻串聯諧振耐壓裝置TH--21840kVA/260kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1、220kV/2500mm2電纜7.5km的交流耐壓試驗，電容量≤1.74uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。二、工作環境1.環境溫度：－100C–500C；2.相對濕度：≤90％RH；3.海拔高度: ≤1000米；三、裝置主要技術參數及功能1.額定容量：21840kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：260kV；4.額定電流：74A；5.工作頻率：30-300Hz；6.裝置輸出波形：正弦波7.波形畸變率：輸出電壓波形畸變率≤1％；8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；9.溫 升：額定負載下連續運行60min后溫升≤65K；10.品質因素：裝置自身Q≥30(f＝45Hz)；11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；12.測量精度：系統有效值1.5級；四、設備遵循標準GB10229-88 《電抗器》GB1094　《電力變壓器》GB50150-2016　《電氣裝置安裝工程電氣設備交接試驗標準》DL/T 596-1996 《電力設備性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》GB2900　《電工名詞術語》GB/T16927.1~2-1997《高電壓試驗技術》五、裝置容量確定設計四節電抗器，則單節電抗器為5460kVA/260kV/21A/48H，裝置總?cè)萘繛?1840kVA。1、220kV/2500mm2電纜7.5km的交流耐壓試驗，電容量≤1.74uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。使用電抗器五節并聯，則L＝48/4＝12H ，則：試驗頻率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz試驗電流：I＝2πfCU試 ＝2π×34.83×1.74×10-6×216×103＝82.25A。裝置容量定為21840kVA/260kV，分四節電抗器，電抗器單節為5460kVA/260kV/21A/48H，使用電抗器串并聯能滿足上述被試品的試驗要求。

長春變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

長春變頻串聯諧振耐壓裝置 裝置容量確定滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。頻率取34Hz試驗電流 I＝2πfCU試 ＝2π×34×0.139×10-6×128×103＝3.8A對應電抗器電感量 L＝1/ω2C＝157H設計十節電抗器，將十節電抗器五節串聯二組并聯使用則單節電抗器的參數為54kVA/27kV/2A/63H，裝置總?cè)萘繛?40kVA。驗證：1.滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。使用電抗器六節串聯，此時電感量為L(zhǎng)＝63＊6＝378H試驗頻率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。試驗電流I＝2πfCU試 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。使用電抗器十節并聯，此時電感量為L(zhǎng)＝63/10＝6.3H試驗頻率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。試驗電流I＝2πfCU試 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。使用電抗器二節串聯五組并聯，此時電感量為L(zhǎng)＝63＊2/5＝25H試驗頻率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。試驗電流I＝2πfCU試 ＝2π×36.5×0.76×10-6×52×103＝9A。結論：裝置容量定為540kVA/270kV/27kV，分十節電抗器，電抗器單節為54kVA/27kV/2A/63H，使用電抗器組合能滿足上述被試品的試驗要求。
