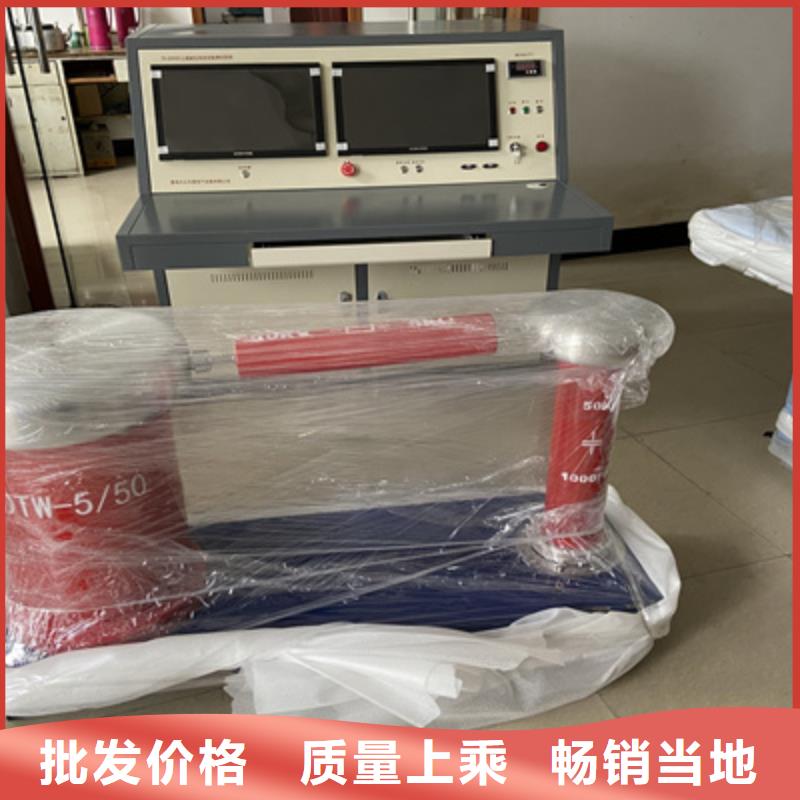

長春局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

長春無局放工頻試驗系統-快來購買吧

長春局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

<長春>天正華意電氣設備有限公司
長春無局放工頻試驗系統-快來購買吧 <長春>天正華意電氣設備有限公司

長春局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器，能夠有效接收大范圍內的超聲局放信號，內置電場天線能夠有效接收局放產生的電場信號，通過內置高精度的放大濾波電路對信號進行處理，可以有效去除干擾雜波，確保檢測信號的真實性。尊敬的用戶：感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告： 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當地規則。 附近有雷暴天氣時，不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時，請按說明書規范操作。儀器電池報警后請關機充電。未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕，嚴防碰撞和墜落。

長春局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<長春>天正華意電氣設備有限公司 長春無局放工頻試驗系統-快來購買吧
<長春>天正華意電氣設備有限公司

長春局部放電檢測儀檢測主機電池供電：采用可充電鋰電池供電，可保證系統持續工作8小時以上?LCD顯示：使用3.5寸真彩?超聲傳感器：內置超聲波傳感器，可通過頭戴式耳機聽取局部放電超聲波信號EV傳感器：內置TEV傳感器；?擴展接口：可選配HFCT、超聲聚波器、接觸式超聲波傳感器、超聲延長探頭；?局放顯示：通過柱狀圖、PRPD、PRPS三種譜圖顯示；?超限報警：使用紅、黃、綠三色指示提示局部放電的嚴重程度；?溫濕度：內置溫濕度傳感器，可顯示檢測現場的溫濕度；?電量指示：電池電量實時指示；?軟件系統：采用嵌入式系統；?重量較輕、易于便攜、使用方便；三、操作說明3.1 操作界面圖五、操作顯示界面操作方法3.2.1 開關機長按“開/關機”鍵直至顯示屏顯示開機界面，檢測儀開機；在開機情況下，按“開/關機”，檢測儀進入關機界面，檢測儀關機。3.2.2 檢測傳感器選擇在開機情況下，按“傳感器選擇”鍵，可以切換不同的檢測方式，開始后默認為TEV檢測。切換到相應的傳感器后，按“方向”OK鍵即可進入到該傳感器檢測方式下。本機可以支持TEV傳感器（內置）、 超聲波傳感器（內置）、超聲波延長探頭、超聲聚波器、接觸式超聲波傳感器、HFCT傳感器。3.2.3 譜圖模式選擇在開機主界面下，按“方向”左鍵或右鍵可以切換不同的譜圖檢測模式，本機有柱狀圖、PRPD、PRPS三種譜圖顯示方式，顯示界面的譜圖顯示上部有相應的標簽“HIS”、“PRPD”、“PRPS”指示。注意：譜圖模式切換時，不需要按OK鍵確認，按“方向”左鍵或右鍵切換時，直接進入該測試模式下。

長春無局放工頻試驗系統-快來購買吧

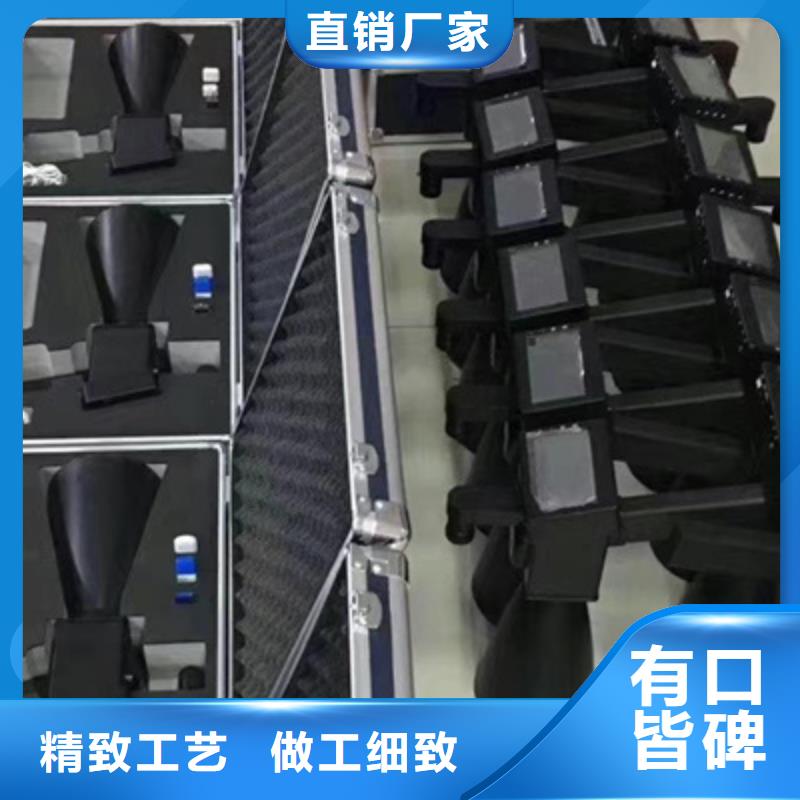

長春局部放電檢測儀是本公司自主開發的一款多功能局部放電檢測儀，內置了開放式超聲波傳感器和TEV傳感器，可進行開關柜、環網柜等電力設備的局部放電檢測；并可通過外擴接口接入接觸式超聲波傳感器、超聲延長探頭、超聲聚波器、HFCT傳感器等多種傳感器，也可以進行GIS、變壓器、架空線、電纜等電力設備的局部放電檢測。本檢測儀具備柱狀圖、PRPD、PRPS三種譜圖檢測方式，內置大容量TF卡可以對檢測數據進行存儲、采用3.5寸LCD、內置鋰電池供電、操作簡單、使用方便、攜帶方便，能夠滿足絕大多數電力設備的日常巡檢任務。檢測主機如圖四所示：圖四、TH-ZH02檢測主機2.1 性能參數2.1.1 TEV傳感器?安裝方式：內置?檢測頻帶：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 開放式超聲波傳感器?安裝方式：內置＋超聲波延長探頭?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接觸式超聲波傳感器?頻帶范圍：15-70kHz?中心頻率：40kHz ?靈敏度峰值：＞75dB?適用于GIS、全絕緣開關柜、電纜2.1.4 超聲聚波器?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT傳感器?安裝方式：卡鉗式安裝?信號接口：BNC/N頭 ?檢測頻帶：1～100MHz；?靈敏度：＞6mV/mA；?孔徑：60mm；（可定制）

<長春>天正華意電氣設備有限公司 長春無局放工頻試驗系統-快來購買吧

長春局部放電檢測儀表征局部放電的參數：視在放電電荷，放電重復率，放電的能量，放電的平均電流，放電的均方率，放電功率，局部放電起始電壓，局部放電熄滅電壓。2.5、視在放電量q是指在試品兩端注入一定電荷量，使試品端電壓的變化量和局部放電時端電壓變化量相同。此時注入的電荷量即稱為局部放電的視在放電量，以皮庫(pC)表示。 實際上，視在放電量與試品實際點的放電量并不相等，后者不能直接測得。試品放電引起的電流脈沖在測量阻抗端子上所產生的電壓波形可能不同于注入脈沖引起的波形，但通常可以認為這二個量在測量儀器上讀到的響應值相等。 2.6、國標及IEC的局放測量法─脈沖電流法(ERA)高電壓設備局部放電時在試驗回路中引起電荷轉移，產生高頻電流脈沖其流過檢測阻抗產生電壓脈沖，將此電壓脈沖經過合適帶寬的放大器放大后由儀器測量、顯示出來。

<長春>天正華意電氣設備有限公司 長春無局放工頻試驗系統-快來購買吧

長春局部放電檢測儀是本公司自主開發的一款多功能局部放電檢測儀，內置了開放式超聲波傳感器和TEV傳感器，可進行開關柜、環網柜等電力設備的局部放電檢測；并可通過外擴接口接入接觸式超聲波傳感器、超聲延長探頭、超聲聚波器、HFCT傳感器等多種傳感器，也可以進行GIS、變壓器、架空線、電纜等電力設備的局部放電檢測。本檢測儀具備柱狀圖、PRPD、PRPS三種譜圖檢測方式，內置大容量TF卡可以對檢測數據進行存儲、采用3.5寸LCD、內置鋰電池供電、操作簡單、使用方便、攜帶方便，能夠滿足絕大多數電力設備的日常巡檢任務。檢測主機如圖四所示：圖四、TH-ZH02檢測主機2.1 性能參數2.1.1 TEV傳感器?安裝方式：內置?檢測頻帶：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 開放式超聲波傳感器?安裝方式：內置＋超聲波延長探頭?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接觸式超聲波傳感器?頻帶范圍：15-70kHz?中心頻率：40kHz ?靈敏度峰值：＞75dB?適用于GIS、全絕緣開關柜、電纜2.1.4 超聲聚波器?傳感器靈敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?傳感器中心頻率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT傳感器?安裝方式：卡鉗式安裝?信號接口：BNC/N頭 ?檢測頻帶：1～100MHz；?靈敏度：＞6mV/mA；?孔徑：60mm；（可定制）

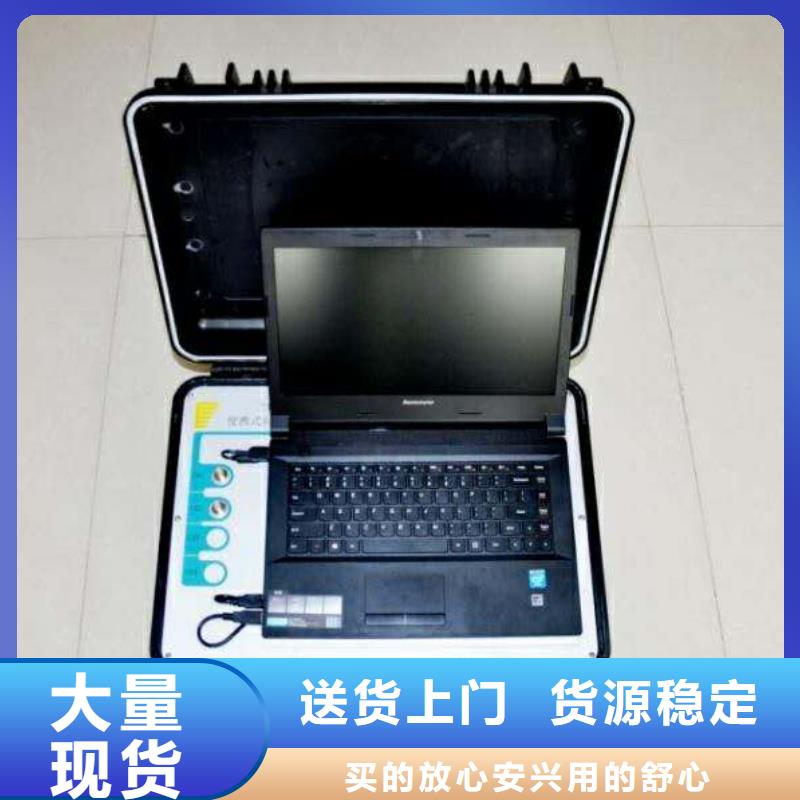

長春局部放電檢測儀 系統工作原理：本機的局部放電測試原理是高頻脈沖電流測量法（ERA法）。試品Ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容Ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值與產生零標志脈沖）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在這段時間內將示波屏的相應顯示區加亮，用它可以排除固定相位的干擾。試驗電壓表經電容分壓器產生試驗電壓過零標志訊號，在示波屏上顯示零標脈沖，橢圓時基上兩個零標脈沖，通過時間窗的寬窄調節可確定試驗電壓的相位，試驗電壓大小由數字電壓表指示。第五章 操作說明1、試驗準備：將機器后面板的三個開關都置于“關”的狀態（1）檢查試驗場地的接地情況，將本儀器后部的接地螺栓用粗銅線（用編制銅帶）與試驗場地的接地妥善相接，輸入單元的接地短路片也要妥善接地。（2）根椐試品電容Ca，藕合電容Ck的大小，選取合適序號的輸入單元（表一），表一中調諧電容量是指從輸入單元初級繞組兩端看到的電容（按Cx和Ck的串聯值粗略估算）。輸入單元應盡量靠近被測試品，輸入單元插座經8米長電纜與后面板上輸入插座相接。

<長春>天正華意電氣設備有限公司 長春無局放工頻試驗系統-快來購買吧

長春局部放電檢測儀局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。開機檢測：開機后系統自檢，確認各個檢測通道正常工作。設置參數：點擊【系統設置】，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。)連接設備：進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備背景檢測：連接HFCT傳感器，當信號保持穩定時按下【停止】按鍵，再點擊【記錄背景，記錄下背景值。接入傳感器：將HFCT傳感器卡在設備的接地線上，根據HFCT上的箭頭標識從高頻電流互感器的正面（有標牌面）穿入，背面穿出接地。號檢測：觀察所測波形是否具有周期性，并與背景信號比較，看是否有明顯變化)異常診斷：當通過波形模式檢測到異常信號時，應對局部放電進行診斷與分析，通過改變測量模式記錄和分析信號。9)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄模塊可查看對應的試驗數據，以供后期分析。10)生成報告：連接Ty數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。檢測流程1)設備連接：按照設備接線連接測試儀的各個部件，固定傳感器。2)開機檢測：開機后，系統自檢，確認各個檢測通道工作正常。3)設置參數：點擊【系統設置】通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中再返回模塊進入測量界面，點擊右上角圖標可以對UHF測量過程進行詳細的參數設置。連接設備進入模塊后會彈出選擇連接設備的對話框，本機有三種連接方式每種方式都可直接連接到試驗設備。5)背景檢測：將UHF傳感器貼在接地的金屬體上（非測量源）。當信號穩定時按下【停止】按鍵，再點擊【記錄背景】記錄下背景值。可以根據背景值設置背景閾值以慮除噪聲干擾等)信號檢測：觀察檢測到的信號，如果發現信號無異常，保存少量數據，退出并改變檢測位置繼續下一點檢測；如果發現信號存在異常，則延長檢測時間并記錄多組數據，進入異常診斷流程。7)異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。8)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的檢測記錄】模塊可查看對應的試驗數據，以供后期分析。9)生成報告：連接數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。

<長春>天正華意電氣設備有限公司 長春無局放工頻試驗系統-快來購買吧

長春局部放電檢測儀在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。用JZF型校正脈沖發生器注入試品CX——已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由KV表顯示。結構性說明本儀器為臺式機箱結構，儀器操作面分前面板及后背板兩部分，各調節元件的位置見圖二所示。儀器上、下蓋板均可折卸，以便維修。儀器內六塊印刷線板QF（前放）、ZF（主放）、FJ1、FJ2（峰檢）、WY（電源板）及XS（顯示單元）均為插拔式。儀器采用液晶顯示器，并從電路設計上挖掘潛力，終使JF－2010多通道成為一種功能多樣，使用方便的真正小型化局部放電檢測儀。
