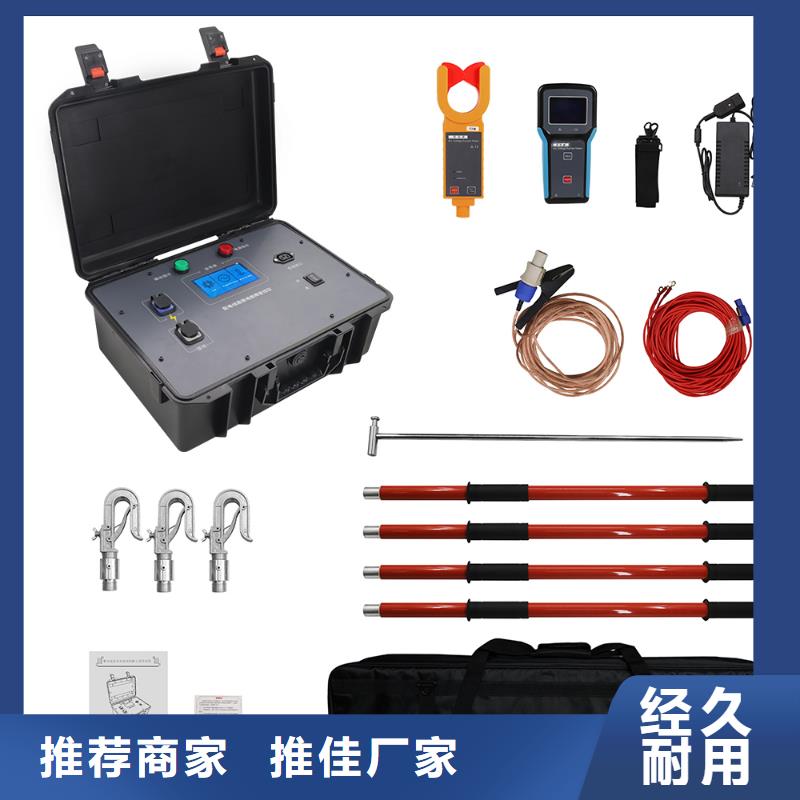

長春直流系統接地故障定位儀設備特點（1）高可靠性的設計裝置采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。

長春直流系統接地故障定位儀 設備特點（1）高可靠性的設計裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（4）智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”可判斷環網故障類別；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。“分析儀”具備“調幅”、“波形”、“模式”多種組合工作模式選擇功能，可適應各種復雜的應用環境。

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春

長春直流系統接地故障定位儀設備特點（1）高可靠性的設計裝置采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春
接地斷線故障定位儀長春 <長春>天正華意電氣設備有限公司

長春直流系統接地故障定位儀使用方法1．設備外觀及各功能鍵說明分析儀外觀示意圖探測儀外觀示意圖2． 操作方法（1 ）分析儀接入直流系統關閉分析儀電源開關，將隨設備配置的電源線一端插入分析儀，另一端按顏色分別接入直流系統的正極，負極與地線。棕：正極；藍：負極；黃/綠：地確定接線無誤之后開啟電源開關，進入分析儀的主界面，如下圖示：分析儀主界面開啟電源開關后，分析儀電源指示燈亮，并自動識別系統電壓等級，判斷系統是否存在交流竄電故障，計算系統絕緣阻抗，并顯示在LCD上，如果系統絕緣正常，正常指示燈亮，如果檢測出系統正對地或負對地絕緣異常，則正接地或負接地告警指示燈亮。（2）探測儀自檢將4節5號電池按標示放入探測儀電池倉中開啟電源開關，進入探測儀主界面，如下圖示：探測儀主界面當分析儀檢測到系統有絕緣故障時，將探測儀采集器鉗住分析儀的地線，用功能鍵將檢測功能選擇為故障探測功能，按下測試鍵進行檢測，如果出現“通信測試…請稍候”的提示界面，請將探測儀靠近分析儀，檢測開始后，探測儀將會出現接地檢測波形圖，檢測過程圖示如下：探測儀自檢接地檢測波形圖圖中向下箭頭為信號同步輔助箭頭，其出現在波形由高向低的轉折處；探測儀檢測時，會顯示兩個周期的信號波形圖，實測波形圖可能與上述圖形有所差別，只要正確顯示了兩個周期的波形圖則可判定設備自檢正常。接地點方向指示箭頭可以反映故障點相對測試點的方向，具體判斷方法見后面關于“利用‘接地點方向’檢測環路接地”的介紹。

長春直流系統接地故障定位儀使用時插入輸出引線，通過其輸出信號。信號發生器的接入：信號輸出引線插入信號發生器，紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。3、信號接收器信號接收器面板(見圖２) 圖2　信號接收器面板圖A鉗接口：接標記為“A”的接收鉗，此鉗為大鉗。B鉗接口：接標記為“B”的接收鉗，此鉗為小鉗。液晶屏：點陣式液晶顯示器。電源開關：開機或者關機均按“ON/OFF”鍵。信號接收器的使用：用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。絕緣值由低到高用0-19顯示，01表示絕緣較差，19表示絕緣良好。當液晶顯示器顯示一較低的數值時，便可確定故障出現在此主回路上，然后再將卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到終的故障支路。檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。

<長春>天正華意電氣設備有限公司

長春直流系統接地故障定位儀 高性裝置采用微安級的檢測信號配合高分辨率的直流檢測采集器實現故障檢測及定位，對直流系統無任何影響。四、主要技術指標4．1分析儀主要技術指標使用環境?工作電源：DC40V-300V ?環境溫度：-20℃—55℃?相對濕度：0—90％直流電壓測量?直流電壓測量范圍:20-300V ?直流電壓測量分辨率：0.1V?直流電壓測量精度：220V直流電源系統（180V~286V）110V直流電源系統（90V~143V）±0.5％交流電壓測量?測量交流與直流竄電電壓：10-280v?交流電壓測量分辨率：0.1V?交流電壓測量精度：±5％絕緣電阻測量?絕緣電阻測量范圍:0-999.9KΩ；絕緣電阻測量分辨率：0.1KΩ?絕緣電阻測量精度：Ri 200uF:顯示具體數值； 10uF≤C≤200uF:±10％或±3uF；顯示介質及分辨率：TFT320x2404．2 探測儀主要技術指標絕緣電阻測量?絕緣電阻測量范圍: 0-500KΩ?絕緣電阻測量分辨率：0.1KΩ?絕緣電阻測量精度：Ri ＜10KΩ 顯示具體數值 10KΩ≤Ri≤500KΩ: ±10％頻譜分析范圍?頻譜分析通道數量:1?頻譜分析頻段范圍:0.125-12.5Hz?頻率分辨率: 0.125Hz電流波形顯示周期：8s；4．3無線通信技術指標?速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象?多頻點：125頻點，滿足多點通信和跳頻通信需要?超小型：內置2.4GHz天線，體積小巧，15x29mm?低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春
接地斷線故障定位儀長春 <長春>天正華意電氣設備有限公司

長春直流系統接地故障定位儀同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。本儀器所配卡鉗可用來測量母線上的電流、饋線上的電流，其靈敏度極高。由于其靈敏度高，在手拿卡鉗抖動時，可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手，讓它固定在測試位置，直到測量到穩定的數據為止。4、信號輸出線紅色引線接故障母線端。黑色引線接地。紅色插頭插入信號發生器的“L”端，黑色插入“”圖3 信號輸出線示意圖五、注意事項1.由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。2.信號源應加在故障母線和地上。3.本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。4.當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。5.在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。6.信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。7.由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止狀態，以免影響檢測準確度。

長春直流系統接地故障定位儀高性裝置可以在不向直流系統注入信號的條件下實現接地故障點的定位，在信號模式下，裝置內部設有限流限壓模塊，對直流系統無任何影響。四、主要技術指標（1）使用環境?環境溫度：-30℃～＋50℃；?相對濕度：≤95％；（2）無線通信技術指標?信號功率：≤ 10dbm；?信號頻段：433Mhz；?靈敏度：－106dBm；?傳輸距離：在視距情況下，離地2米可靠傳輸距離250米(3)分析儀技術指標?適用直流系統電壓等級： 48V，110V，220V或用戶指定電壓等級?系統正負電壓測量范圍：0—300V?對地直流電壓測量范圍：0—300V?對地交流電壓測量范圍：0—280V?交流竄電故障告警門限：5V?電壓測量分辨率：0.1V?系統對地電阻測量范圍：0—999.9KΩ?接地電阻測量分辨率：0.1KΩ?顯示方式：LCD?檢測信號電流大小：0—2mA可調?檢測信號電壓幅值：0—50V可調?信號頻率：無信號模式與0.16Hz可選?抗直流系統分布電容干擾：1000uF(4)探測儀技術指標?信號模式下支路絕緣阻抗檢測范圍：系統電壓等級為220V：　0 -500KΩ系統電壓等級為110V： 0 -300KΩ系統電壓等級為48V：　 0 -60KΩ絕緣阻抗測量分辨率：0.1KΩ?無信號模式下支路絕緣阻抗檢測范圍：系統電壓等級為220V：　0 -50KΩ系統電壓等級為110V： 0 -25KΩ系統電壓等級為48V：　 0 -10KΩ?絕緣阻抗測量分辨率：0.1KΩ?波形顯示時間： 12秒?電流測量范圍：±100mA?電流測量分辨率：0.01mA?顯示方式：LCD?方向顯示方式：同向或反向標示?抗直流系統支路分布電容干擾：100uF?與分析儀之間的使用距離：無距離限制?鉗口大小：Ф32mm

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春 <長春>天正華意電氣設備有限公司

長春直流系統接地故障定位儀設備特點（1）高可靠性的設計裝置采用進口16位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”在系統絕緣阻抗發生變化后可以快速顯示絕緣阻抗信息；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類絕緣故障情況。

長春直流系統接地故障定位儀技術參數1、信號發送器：工作電壓：直接從母線上取電(工作電壓為48V～260V)母線接地電阻檢測范圍：0-500 KΩ母線接地電阻測量精度：誤差≤10％功耗：小于10W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.7㎏適應溫度：-10℃-＋50℃2、接收器：工作電壓：12V（鋰電池工作工作電壓為10.8V～12.6V）支路接地電阻檢測范圍：0-200 KΩ支路接地電阻測量精度：誤差≤10％ 功耗：小于1W外型尺寸（長×寬×高）：238×134×45（mm）重量：1.5㎏適應溫度：-10℃-＋50℃四、前面板各部件功能及菜單介紹：（一）、信號發送器1、電源開關：開關置ON，接通工作電源，電源指示燈亮。2、母線/支路：開關置母線時，儀器檢測母線（電橋測量）；開關置支路時，儀器檢測支路（電橋不測量）。3、顯示器：彩屏，分辨率320＊240，動態顯示。（二）、接收器 、電源開關2、按鍵：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(確定)。3、顯示器：彩屏，分辨率320＊240，動態顯示。（三）、 接收器菜單說明:1、報警門限設定支路接地報警門限2、語音功能（1）、總開關語音總開關（2）、開機語音未啟用（3）、同步提示未啟用（4）、電池欠壓開：電池電壓低于10.8V時 ，語音報警輸出關：電池電壓低于10.8V時 ，蜂鳴器報警輸出（5）、接地報警開：接地電阻小于等于報警門限時 ，語音報警輸出關：接地電阻小于等于報警門限時 ，蜂鳴器報警輸出3、同步信號開：發送機接收機有同步信號（優先選用、測量準確）關：發送機接收機無同步信號4、檢測方式自動檢測：表示實時檢測，無須人工按鍵手動檢測：表示需按ENTER鍵才進入檢測5、開機顯示未啟用6、開始檢測進入檢測界面

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春

長春直流系統接地故障定位儀工作原理便攜式直流接地故障查找儀的基本原理是利用接地點的漏電流信號，當直流系統中某條饋線回路發生絕緣異常后，該支路中對地絕緣阻抗中即會產生與阻值大小相關的漏電流大小，如下圖示：基本原理圖示由上圖可以看出，當負極發生對地阻抗為Rx的絕緣異常之后，A（給負載RL供電的正負電源線電流大小矢量和）處電流大小為：；便攜式直流接地故障查找儀通過對系統對地電壓及各支路漏電流大小進行分析，從而判斷系統的絕緣狀況及支路的絕緣故障點。當在接地點上方檢測時，會給出絕緣故障信號；當在接地點下方檢測時，會給出絕緣正常信號，從而實現接地故障點的定位。便攜式直流接地故障查找儀由“分析儀”與“探測儀”兩部分組成，使用時，將直流系統絕緣分析儀電源線按標示接入被測直流系統母線的正極，負極與地線上，開啟電源后，分析儀即會對直流系統的絕緣情況進行分析，并將直流系統正對地電壓，負對地電壓，接地阻抗等參數顯示在儀器液晶屏上，如果檢測到系統有絕緣異常的情況，用戶可以使用探測儀進行接地點的定位。分析儀與探測儀之間可通過無線模塊進行數據通信，探測儀配有高分辨率的采集器，實現對被測支路漏電流大小的檢測，同時，其通過無線模塊讀取絕緣分析儀傳送的對地電壓信號，通過該電壓與電流值實現對被測支路絕緣阻抗的檢測。

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春
<長春>天正華意電氣設備有限公司

長春直流系統接地故障定位儀便攜式直流接地檢測儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。TH-3000便攜式直流接地檢測儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。本儀器與國內外同類型的儀器相比具有以下優點：使用簡單。

接地斷線故障定位儀長春

長春直流系統接地故障定位儀本儀器只需打開電源開關就可直接使用，無需別的按鍵操作。2、可靠。本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響。3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。6、直流系統不斷電查找接地點，不影響系統正常工作。7、抗干擾能力強，克服了系統分布電容的影響。8、智能化充電管理，減少充電時間，延長電池壽命。二、工作原理TH-3000用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、可靠等。波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。本裝置由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

<長春>天正華意電氣設備有限公司 接地斷線故障定位儀長春

長春直流系統接地故障定位儀 高性裝置采用微安級的檢測信號配合高分辨率的直流檢測采集器實現故障檢測及定位，對直流系統無任何影響。四、主要技術指標4．1分析儀主要技術指標使用環境?工作電源：DC40V-300V ?環境溫度：-20℃—55℃?相對濕度：0—90％直流電壓測量?直流電壓測量范圍:20-300V ?直流電壓測量分辨率：0.1V?直流電壓測量精度：220V直流電源系統（180V~286V）110V直流電源系統（90V~143V）±0.5％交流電壓測量?測量交流與直流竄電電壓：10-280v?交流電壓測量分辨率：0.1V?交流電壓測量精度：±5％絕緣電阻測量?絕緣電阻測量范圍:0-999.9KΩ；絕緣電阻測量分辨率：0.1KΩ?絕緣電阻測量精度：Ri 200uF:顯示具體數值； 10uF≤C≤200uF:±10％或±3uF；顯示介質及分辨率：TFT320x2404．2 探測儀主要技術指標絕緣電阻測量?絕緣電阻測量范圍: 0-500KΩ?絕緣電阻測量分辨率：0.1KΩ?絕緣電阻測量精度：Ri ＜10KΩ 顯示具體數值 10KΩ≤Ri≤500KΩ: ±10％頻譜分析范圍?頻譜分析通道數量:1?頻譜分析頻段范圍:0.125-12.5Hz?頻率分辨率: 0.125Hz電流波形顯示周期：8s；4．3無線通信技術指標?速率：2Mbps，由于空中傳輸時間很短，極大的降低了無線傳輸中的碰撞現象?多頻點：125頻點，滿足多點通信和跳頻通信需要?超小型：內置2.4GHz天線，體積小巧，15x29mm?低功耗：當工作在應答模式通信時，快速的空中傳輸及啟動時間，極大的降低了電流消耗。
