長春變壓器有載開關測試儀查找、編輯過度波形待【自動回放】結束后(或在【人工回放】狀態下),點擊〖定位〗鍵,程序自動初步定位到開關的過渡波形附近,并顯現在當前界面中。然后在【人工回放】狀態下,左移或右移動游標,可查找到開關過渡波形(一般為1─3個周波)并將波形移到屏幕中間位置,見圖十所示。為方便觀察分析波形,在【人工回放】模式下,使用系統主界面下方的【壓縮】或【伸展】鍵功能對波形寬度(XXmS/每格)進行壓縮或伸展;使用【展幅】或【縮幅】鍵功能對波形的幅度進行放大或縮小;使用【微調】鍵功能對波形進行左右移動;使用【剪裁】鍵功能對有用的波形進行剪裁處理。方法是將游標尺1平移到波形的左邊,移動游標尺2平移到波形的右邊,點擊【剪裁】鍵,便可得到所需要的那段開關過度波形見圖十所示。點擊【A-相】、【B-相】、【C-相】前的復選框,可在軟件屏幕上選擇顯示A相、B相、C相過渡波形。圖十⑹ 保存、打印過度波形點擊【保存】鍵后,即可打信息設置界面,如圖十一所示,可以對信息設置界面中的項目再次進行修改;點擊【應用】->【確認】鍵后,界面彈出提示條“保存成功”。如圖十二所示,點擊【OK】鍵保存到數據庫中。
長春直流電阻微歐計 價格透明
長春變壓器有載開關測試儀現場打印測試報告需要打印測試報告,便可點擊打印按鈕,進入打印界面,如圖十八所示。若直接用機載的微型打印機打印數據及波形:選擇“在線簡略打印”、“輸出到打印”若要輸出PDF文件:選擇“標準打印”、“輸出到PDF文件”,可以生成一個PDF格式的文檔,以便于保存電子版或對其內容進行再次編輯修改。圖十八6.4 選擇“外接電源”方式測試:外接電源試驗方法是由用戶自備試驗電源,對變壓器有載分接開關進行導通試驗。本裝置測試接線設計有“外接電源”測試功能,測試時按照第四章“試驗接線”中的圖三、或圖四、或圖五接線。項目設置及操作流程與“內接電源”方式相同。6.5脫機分析或重新編輯試驗報告本系統是一款綠色軟件,可隨意安裝在辦公室電腦中(安裝路徑:C:\Program Files\)。從測試儀器界面的文件下拉菜單中將數據導出,用U盤再將數據導入到辦公室電腦中,可對測試波形重新進行分析或編輯。具體操作見6.1節數據查詢分析。6.6歷次數據查詢功能歷次數據查詢功能可以查詢以前測試并保存過的數據和波形。具體操作步驟如下:⑴ 開數據查詢窗口點擊菜單區中【數據查詢】項,即可打開數據庫中窗口,如圖十三所示:點擊選擇需要的項目條(該項目條顏色變深)后,再點擊下方的【打開】鍵,彈出圖十一界面,點擊【應用】、【確認】鍵后,波形自動回放當前界面中。⑵ 查找要打開的測試記錄

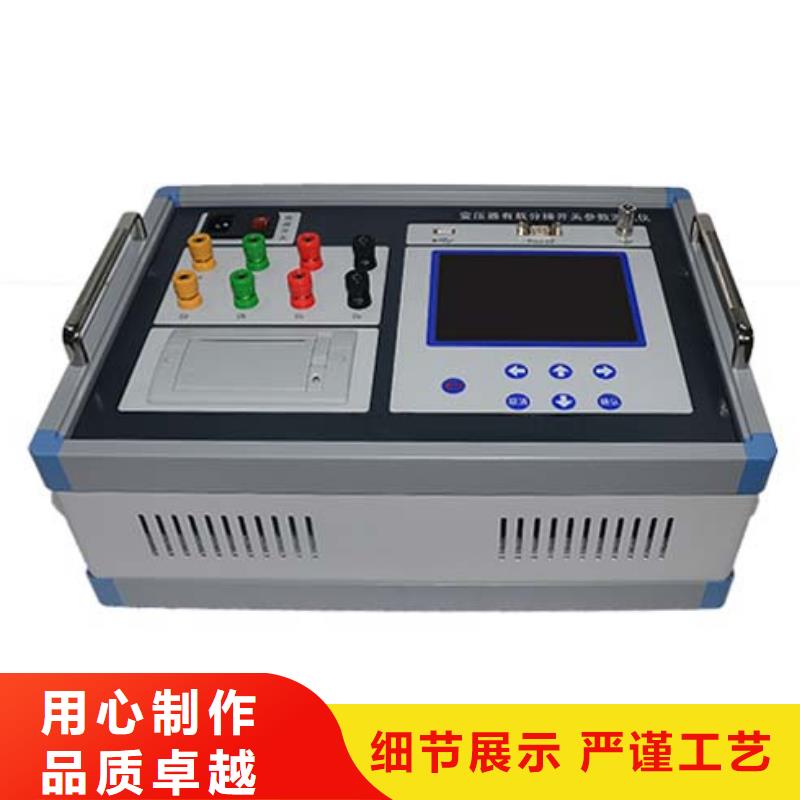

長春變壓器有載開關測試儀 交直流法檢測變壓器有載開關技術已成熟本產品主要用于開關帶繞組狀態下,在變電站現場檢測變壓器有載分接開關的過度波形,開關的電壓等級范圍是10kV~500kV,測試接線不受變壓器繞組結線方式的限制,適應于各種結線組別的三相、單相變壓器、電抗器等有載分接開關動作過度波形的測試。本產品使用單相220V電源作為工作電源,將單相電源變換為三相可調試驗用電源,將試驗電源加到變壓器高壓側套管上,啟動有載開關切換,本產品能將變壓器有載開關帶繞組狀態下動作過程交流波形錄制保存下來,通過觀察分析開關切換過程中開關各觸點的交流波形,能準確判斷出變壓器有載開關是否存在過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。本產品設計采用成熟的現代計算機技術、高速采集數據信息處理技術將交流測試技術應用于分接開關現場試驗中,采用高速采集數據技術(采集速度達200 k/s/通道以上)對開關過度波形連續采集存儲,在開關帶繞組狀態下能準確捕捉到開關動作過程中所產生的瞬變點(不做濾波處理),測試出的開關過度波形是真實的,通過分析真實的開關過度波形,對波形的解析結果是 性的,不存在無法判讀等技術爭議問題。交流法測試接線不受變壓器繞組結線方式的限制,解決了長期以來在現場采用直流方法試驗存在的問題。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗,并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備,已得到推廣應用。

長春變壓器有載開關測試儀低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目,通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值,可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊,或變壓器在運輸和安裝時受到機械力撞擊后,檢查其繞組是否變形的直接方法,它對于判斷變壓器能否投入運行具有重要的意義,也是判斷變壓器是否要求進行解體檢查的依據之一。型變壓器短路阻抗測試儀是我公司研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器,該儀器體積小,重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術,測量數據準確。對于三相變壓器,儀器可采用三相同時測試和分相測試的方法對變壓器進行測試:三相同時測試采用三相電源,可直接測量出三相參數;分相測試采用單相電源,依次測量對應相后,自動折算出三相參數。對于單相變壓器,儀器具有單相變壓器測試功能,可直接測試其阻抗參數。


長春變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法: (一)接好測試線,打開儀器電源后,顯示界面如圖二:圖二(二)等待3秒進入主菜單界面如圖三:圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項,按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面,選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面,如圖四:圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項,按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數,在短路阻抗測量界面下選擇“1、三相測試”,按“確認”鍵進入短路阻抗參數設置界面,如圖五圖五參數說明:額定容量: 是指被測變壓器的額定容量。分接電壓: 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵,即可進入測量界面
<長春>天正華意電氣設備有限公司
長春變壓器有載開關測試儀自動測試操作流程:⑴ 選擇自動觸發方式觸發方式有兩種:“自動”或“人工”。選擇設定“自動”或“人工”觸發(選擇打√設定),儀器開機后默認為“自動”觸發方式。⑵ 選擇電流輸出量程按第四章的試驗接線方式接線,通常先將測試線鉗插入 “電流輸出1”端子上;當圖八界面提示“電流超量程,請選用輸出2測試”,時,再將測試線鉗插入 “電流輸出2”端子上。⑶ 啟動自動測試(操作步驟) 步:啟動測試:點擊〖測試〗鍵后,即可打測試界面,如圖八所示,軟件開始采集波形,并進入“電流量程自動調整”功能;圖八第二步:電源調節:按下儀器面板上的〖電源啟停〗按鈕,按鈕開關處于按下位置(指示燈亮),再順時鐘旋轉〖電源調節〗旋鈕(將旋鈕順時鐘旋轉到頭),在旋轉調節電流過程中注意觀察界面提示,若界面一直出現“待電流波形穩定后,點擊結束按鈕” ,證明測試電流已調整到 測量范圍。然后點擊“結束”鍵軟件會自動進入鎖存觸發功能。若提示“電流超量程,請選用輸出2測試”,這時按一下〖電源啟停〗按鈕,按鈕開關處于彈起位置(指示燈熄滅),停止電流輸出,再將測試線鉗插入“電流輸出2”端子上,重新按下〖電源啟停〗按鈕(指示燈亮),繼續測試。若提示“請緩慢調節電位器,降低電流”,這時可逆時鐘旋轉〖電源調節〗旋鈕,緩慢降低電流,待提示字符自動消失后可繼續測試。在調節電源過程中,若電流輸出超量限(或電源輸出有短路),電源會自動保護(電源停止輸出),蜂鳴器報警(長響),這時應按一下〖電源啟停〗按鈕,按鈕開關處于彈起位置(指示燈熄滅),并將〖電源調節〗旋鈕逆時鐘旋轉調節到小位置。待檢查接線正常后可重新啟動電源測試。
<長春>天正華意電氣設備有限公司 長春直流電阻微歐計 價格透明長春變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面,選擇【在線簡略打印(微型打印機)】是使用儀器另配的微型打印機打印出一份簡略的測試報告,選擇【標準打印】->【輸出到PDF文件】會生成一個PDF文件格式的測試報告,選擇【標準打印】->【輸出到打印機】需要外接一臺打印機,直接打印出測試報告。(在選擇打印前,一定要將過渡波形調整顯示在屏幕中,以便準確打印出過渡波形)⑺ 結束試驗試驗結束后,先將“電源啟停”按鈕置于彈起位置(指示燈熄滅);將“電源調節”旋鈕逆時鐘旋轉調節到小;再拆除測試線,點擊【關機】鍵關閉儀器,結束試驗。5.3.3人工測試操作流程:在自動測試條件不能滿足要求,可選擇人工測試功能完成測試任務。人工測試操作流程:在“觸發設定”模式下選擇 “人工”測試,人工測試操作流程與自動測試操作流程是基本相同的,可以參照自動測試操作流程進行。人工測試與自動測試不同處是:人工測試時靠人工手動觸發鎖定波形(“閥值設定”值不起作用),具體操作是:參見5.3.2節圖八,首先啟動有載開關,當聽到開關切換時,迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時,【自動回放】功能啟動,界面自動回放撲抓到的過度波形,后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行,由于采樣速度較快,如果在有載開關切換后,沒有及時迅速的按下按下【結束】鍵,將會出現找不到變化波形的情況。


長春變壓器有載開關測試儀測試過渡時間及電阻值測試完畢后,如圖A相直流測試波形,先將波形顯示區域左邊的卡尺定位到測試波形跳變處,然后點開該相波形的數據數據顯示標簽,點擊選擇“R1”標簽,該相的電阻值便會顯示出來。移動紅色和綠色卡尺到需要測量的范圍后,點擊T1、T2、T3得到測量時間。六、分析編輯功能6.1數據查詢分析 點擊菜單區中【數據查詢】項,即可打開數據庫中窗口,如圖十三所示:點擊選擇需要的項目條(該項目條顏色變深)后,再點擊下方的【打開】鍵,彈出圖十一界面,點擊【應用】、【確認】鍵后,波形自動回放當前界面中。圖十三分析界面如圖十四、圖十五所示,在界面的“波形參數測量區”中設有“A-相(mS)、B-相(mS)、C-相(mS)、ABC-相差(mS)”選擇并打開其中某一項,如選擇“A-相(mS)”,下拉菜單顯示“T1、T2、T3” 點擊其中某一項,在該窗口中顯示出的值是標尺1到標尺2之間的時間。參數“T1、T2、T3” 含義可由用戶自定義為開關的過渡時間或三相開斷不同步時間,“T4”是計算出“T1、T2、T3”的時間總和。選準游標尺下方的小方塊,可拖動游標尺左右平行移動,將游標尺1平移到波形的左邊,移動游標尺2平移到波形的右邊,選擇點擊T1(或T2或T3),在該窗口中顯示出的值就是用戶定義的時間參數。通過分析編輯,可以確定過渡波形的三相開斷不同步時間,三相過渡時間等參數。在三相相差的功能菜單下有三個時間數據:“不同步時間”、“橋接時間”、“三相相差”。“不同步時間”、“橋接時間”利用兩個游標尺根據需要卡出時間,“三相相差”是計算出三相“T1”時間值的誤差值
