我們的視頻卻能以直觀、生動的方式,讓您感受到產品的獨特之處。觀看視頻,讓HPRW12-24/200高壓令克開關自己向您展示它的卓越品質和出色性能。

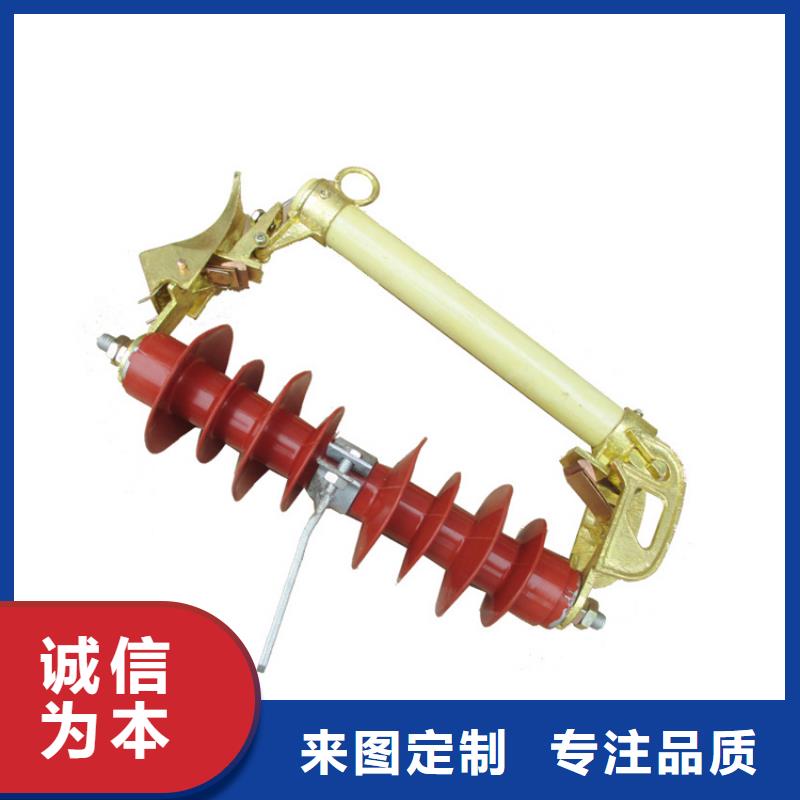

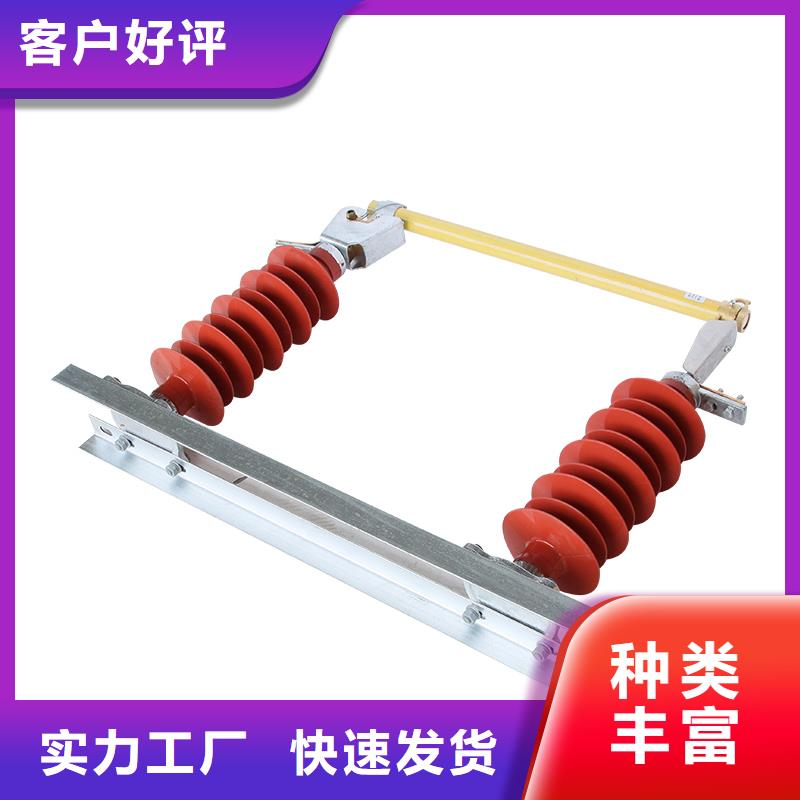

以下是:吉林長春HPRW12-24/200高壓令克開關的圖文介紹
(1) 為使熔斷器能更可靠、的運行,除按規程要求嚴格地選擇正規廠家生產的合格產品及配件(包括熔件等)外,在運行維護管理中應特別注意以下事項:
①熔斷器具額定電流與熔體及負荷電流值是否匹配合適,若配合不當必須進行調整。
②熔斷器的每次操作須仔細認真,不可粗心大意,特別是合閘操作,必須使動、靜觸頭接觸良好。
③熔管內必須使用標準熔體,禁止用銅絲鋁絲代替熔體,更不準用銅絲、鋁絲及鐵絲將觸頭綁扎住使用。
④對新安裝或更換的熔斷器,要嚴格驗收工序,必須滿足規程質量要求,熔管安裝角度達到25°左右的傾下角。
⑤熔體熔斷后應更換新的同規格熔體,不可將熔斷后的熔體聯結起來再裝入熔管繼續使用。
⑥應定期對熔斷器進行巡視,每月不少于一次夜間巡視,查看有無放電火花和接觸不良現象,有放電,會伴有嘶嘶的響聲,要盡早安排處理。
(2) 在春檢停電檢修時應對熔斷器做如下內容的檢查:
①靜、動觸頭接觸是否吻合,緊密完好,有否燒傷痕跡。
②熔斷器轉動部位是否靈活,有否銹蝕、轉動不靈等異常,零部件是否損壞、彈簧有否銹蝕。
③熔體本身有否受到損傷,經長期通電后有無發熱伸長過多變得松弛無力。
④熔管經多次動作管內產氣用消弧管是否燒傷及日曬雨淋后是否損傷變形、長度是否縮短。
⑤清掃絕緣子并檢查有無損傷、裂紋或放電痕跡,拆開上、下引線后,用2500V搖表測試絕緣電阻應大于300MΩ。
⑥檢查熔斷器上下連接引線有無松動、放電、過熱現象。
對上述項目檢查出的缺陷一定要認真檢修處理。
若管內充以SF6氣體,則稱作SF6熔斷器,其目的是改善滅弧性能。由于石英砂,真空和SF6氣體均具有較好的絕
緣性能,故這種熔斷器不但適用于低壓也適用于高壓。噴射式熔斷器是將熔體裝在由固體產氣材料制成的絕緣管內。固體產氣材料可采用電工反白紙板或有機玻璃材料等。當短路電流通過熔體時,熔體隨即熔斷產生電弧,高溫電弧使固體產氣材料迅速分解產生大量高壓氣體,從而將電離的氣體帶電弧在管子兩端噴出,發出極大的聲光,并在交流電流過零時熄滅電弧而分?jǐn)嚯娏鳌=^緣管通常是裝在一個絕緣支架上,組成熔斷器整體。有時絕緣管上端做成
可活動式,在分?jǐn)嚯娏骱箅S即脫開而跌落,此種噴射式熔斷器俗稱跌落熔斷器。一般適用于電壓高于6千伏的戶外場合。此外,熔斷器根據分?jǐn)嚯娏鞣秶€可分為一般用途熔斷器,后備熔斷器和全范圍熔斷器。一般用途熔斷器的分?jǐn)嚯娏鞣秶笍倪^載電流大于額定電流1.6~2倍起,到大分?jǐn)嚯娏鞯姆秶_@種熔斷器主要用于保護電力變壓器和一般電氣設備。后備熔斷器的分?jǐn)嚯娏鞣秶笍倪^載電流大于額定電流4~7倍起至大分?jǐn)嚯娏鞯姆秶?br /> 。這種熔斷器常與接觸器串聯使用,在過載電流小于額定電流4~7倍的范圍時,由接觸器來實現分?jǐn)啾Wo(hù)。主要用于保護電動機。隨著工業發展的需要,還制造出適于各種不同要求的特殊熔斷器,如電子熔斷器、熱熔斷器和自復熔斷器等。級間配合為防止發生越級熔斷、擴大事故范圍,上、下級(即供電干、支線)線路的熔斷器間應有良好配合。選用時,應使上級(供電干線)熔斷器的熔體額定電流比下級(供電支線)的大1~2個級差。常用的熔
斷器有管式熔斷器R1系列、螺旋式熔斷器RLl系列、填料封閉式熔斷器RT0系列及快速熔斷器RSO、RS3系列等。使用維護低壓配電系統中熔斷器是起保護作用的一種電器,熔斷器廣泛應用于電網保護和用電設備保護,當電網或用電設備發生短路故障或過載時,可自動切斷電路,避免電器設備損壞,防止事故蔓延。熔斷器由絕緣底座(或支持件)、觸頭、熔體等組成,熔體是熔斷器的主要工作部分,熔體相當于串聯在電路中的一段特殊
的導線,當電路發生短路或過載時,電流過大,熔體因過熱而熔化,從而切斷電路。熔體常做成絲狀、柵狀或片狀。熔體材料具有相對熔點低、特性穩定、易于熔斷的特點。一般采用鉛錫合金、鍍銀銅片、鋅、銀等金屬。在熔體熔斷切斷電路的過程中會產生電弧,為了有效地熄滅電弧,一般均將熔體安裝在熔斷器殼體內,采取措施,快速熄滅電弧。熔斷器具有結構簡單、使用方便、價格低廉等優點,在低壓系統中廣泛被應用。注意事項鑒于熔斷器
的短路保護性能,它廣泛應用于高低壓配電系統和控制系統以及用電設備中,作為短路和過電流的保護器,是應用普遍也重要的保護器件之一。
緣性能,故這種熔斷器不但適用于低壓也適用于高壓。噴射式熔斷器是將熔體裝在由固體產氣材料制成的絕緣管內。固體產氣材料可采用電工反白紙板或有機玻璃材料等。當短路電流通過熔體時,熔體隨即熔斷產生電弧,高溫電弧使固體產氣材料迅速分解產生大量高壓氣體,從而將電離的氣體帶電弧在管子兩端噴出,發出極大的聲光,并在交流電流過零時熄滅電弧而分?jǐn)嚯娏鳌=^緣管通常是裝在一個絕緣支架上,組成熔斷器整體。有時絕緣管上端做成
可活動式,在分?jǐn)嚯娏骱箅S即脫開而跌落,此種噴射式熔斷器俗稱跌落熔斷器。一般適用于電壓高于6千伏的戶外場合。此外,熔斷器根據分?jǐn)嚯娏鞣秶€可分為一般用途熔斷器,后備熔斷器和全范圍熔斷器。一般用途熔斷器的分?jǐn)嚯娏鞣秶笍倪^載電流大于額定電流1.6~2倍起,到大分?jǐn)嚯娏鞯姆秶_@種熔斷器主要用于保護電力變壓器和一般電氣設備。后備熔斷器的分?jǐn)嚯娏鞣秶笍倪^載電流大于額定電流4~7倍起至大分?jǐn)嚯娏鞯姆秶?br /> 。這種熔斷器常與接觸器串聯使用,在過載電流小于額定電流4~7倍的范圍時,由接觸器來實現分?jǐn)啾Wo(hù)。主要用于保護電動機。隨著工業發展的需要,還制造出適于各種不同要求的特殊熔斷器,如電子熔斷器、熱熔斷器和自復熔斷器等。級間配合為防止發生越級熔斷、擴大事故范圍,上、下級(即供電干、支線)線路的熔斷器間應有良好配合。選用時,應使上級(供電干線)熔斷器的熔體額定電流比下級(供電支線)的大1~2個級差。常用的熔
斷器有管式熔斷器R1系列、螺旋式熔斷器RLl系列、填料封閉式熔斷器RT0系列及快速熔斷器RSO、RS3系列等。使用維護低壓配電系統中熔斷器是起保護作用的一種電器,熔斷器廣泛應用于電網保護和用電設備保護,當電網或用電設備發生短路故障或過載時,可自動切斷電路,避免電器設備損壞,防止事故蔓延。熔斷器由絕緣底座(或支持件)、觸頭、熔體等組成,熔體是熔斷器的主要工作部分,熔體相當于串聯在電路中的一段特殊
的導線,當電路發生短路或過載時,電流過大,熔體因過熱而熔化,從而切斷電路。熔體常做成絲狀、柵狀或片狀。熔體材料具有相對熔點低、特性穩定、易于熔斷的特點。一般采用鉛錫合金、鍍銀銅片、鋅、銀等金屬。在熔體熔斷切斷電路的過程中會產生電弧,為了有效地熄滅電弧,一般均將熔體安裝在熔斷器殼體內,采取措施,快速熄滅電弧。熔斷器具有結構簡單、使用方便、價格低廉等優點,在低壓系統中廣泛被應用。注意事項鑒于熔斷器
的短路保護性能,它廣泛應用于高低壓配電系統和控制系統以及用電設備中,作為短路和過電流的保護器,是應用普遍也重要的保護器件之一。
安裝在配電變壓器上,可以作為配電變壓器的主保護,所以,在35kV配電線路和配電變壓器中得到了普及。 2.正常使用條件 2.1環境溫度:不高于+40℃,不低于-30℃;2.2海拔高度:不超過1000m;(1000m以上可按GB311.1-19
跌落式熔斷器是配電線路分支線和配電變壓器常用的一種短路保護開關。它具有經濟、操作方便,適應戶外環境性等特點,被廣泛用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支線上,可縮小停電范圍。因其有一個明顯的斷開點,還配有性輔助觸頭和滅弧罩,用以分合額定負荷電流。`工作原理在現實的10kV線路系統中和配電變壓器上的熔斷器不能正確動作,其原因之一是,電工素質差,責任心不強,常年不進行跌落式熔斷器的維護和檢修;原因之二是,跌落式熔斷器的產品質量低劣,不能靈活的拉、合操作。兩原因降低了跌落式熔斷器的功能。現實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情
況。使得線路的跳閘率和配電變壓器的故障率居高不下。概述易等危險性環境,年度溫差變比在±40℃以內的戶外場所。其選擇是按照額定電壓和額定電流兩項參數進行,也就是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5~2倍。此外,應按被保護系統三相短路容量,對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限,但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大,很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限,造成在熔體熔斷時難以滅弧,
終引起熔管燒毀,等事故。一些供電單位仍處于農網改造高峰,在選用該類熔斷器時,必須嚴把產品質量關,保護合格的設備入網,同時要注意到它的額定斷開容量上限值和下限值。、安裝及使用環境條件1.產品正常使用條件:環境溫度不高于+40度,不低于-40度;海拔高度不超過1000m;大風速不超過35m/s;地震強度不超過8度。2.產品不適用于下列場所:有燃燒或危險的場所;有劇烈震動或沖擊的場所;有導電、化學氣體作用及嚴重污穢鹽霧地區。
跌落式熔斷器是配電線路分支線和配電變壓器常用的一種短路保護開關。它具有經濟、操作方便,適應戶外環境性等特點,被廣泛用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支線上,可縮小停電范圍。因其有一個明顯的斷開點,還配有性輔助觸頭和滅弧罩,用以分合額定負荷電流。`工作原理在現實的10kV線路系統中和配電變壓器上的熔斷器不能正確動作,其原因之一是,電工素質差,責任心不強,常年不進行跌落式熔斷器的維護和檢修;原因之二是,跌落式熔斷器的產品質量低劣,不能靈活的拉、合操作。兩原因降低了跌落式熔斷器的功能。現實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情
況。使得線路的跳閘率和配電變壓器的故障率居高不下。概述易等危險性環境,年度溫差變比在±40℃以內的戶外場所。其選擇是按照額定電壓和額定電流兩項參數進行,也就是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5~2倍。此外,應按被保護系統三相短路容量,對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限,但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大,很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限,造成在熔體熔斷時難以滅弧,
終引起熔管燒毀,等事故。一些供電單位仍處于農網改造高峰,在選用該類熔斷器時,必須嚴把產品質量關,保護合格的設備入網,同時要注意到它的額定斷開容量上限值和下限值。、安裝及使用環境條件1.產品正常使用條件:環境溫度不高于+40度,不低于-40度;海拔高度不超過1000m;大風速不超過35m/s;地震強度不超過8度。2.產品不適用于下列場所:有燃燒或危險的場所;有劇烈震動或沖擊的場所;有導電、化學氣體作用及嚴重污穢鹽霧地區。
可制成比低熔點熔體較小的截面尺寸,熔斷時產生的金屬蒸氣少,適用于高分?jǐn)嗄芰Φ娜蹟嗥鳌H垠w的形狀分為絲狀和帶狀兩種。改變變截面的形狀可顯著改變?nèi)蹟嗥鞯娜蹟嗵匦浴H蹟嗥饔懈鞣N不同的熔斷特性曲線,可以適用于不同類型保護對象的需要。安秒特性:熔斷器的動作是靠熔體的熔斷來實現的,熔斷器有個非常明顯的特性,就是安秒特性。對熔體來說,其動作電流和動作時間特性即熔斷器的安秒特性,也叫反時延特性,即:過載電流小時,熔斷時間長;過載電流大時,熔斷熔斷器(圖6)熔斷器(圖6)時間短。對安秒特性的理解,我們從焦耳定律上可以看到Q=I2*R*T,串聯回路里,熔斷器的R值基本不變,發熱量與電流I的平方成正比,與發熱時間T成正比,也就是說:當電流較大時,熔體熔斷所需的時間就較短。而電流較小時,熔體熔斷所需用的時間就較長,甚至如果熱量積累的速度小于熱擴散的速度,熔斷器溫度就不會上升到熔點,熔斷器甚著公司的不斷發展,產品設計科學、制作精良、造型美觀,是現代電網建設的理想的配套產品,其中戶內(外)真空斷路器,隔離開關,負荷開關,氧化鋅避雷器,熔斷器,穿墻套管,絕緣子,電流互感器,高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業,質量創牌,誠經營,優良服務”的企業宗旨;一直致力于追求卓越的民族電氣工業,為廣大新老用戶提供優質的產品和良好的服務而不懈努力,您的滿意始終是我們追求的目標,真誠歡迎新老朋友惠顧,共創美好未來。至不會熔斷。所以,在一定過載電流范圍內,當電流恢復正常時,熔斷器不會熔斷,可繼續使用。因此,每一熔體都有一小熔化電流。相應于不同的溫度,小熔化電流也不同。雖然該電流受外界環境的影響,但在實際應用中可以不加考慮。
