也可以是可抽出式的,還可安裝于框架上使用工作原理編輯永磁操動機構原理當斷路器處于合閘或分閘位置時,線圈中無電流通過, 磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵VS1(VBM7)-12側裝式[1]芯保持在上下極限位置,而不需要任何機械鎖扣。當有動作號時,合閘或分閘線圈中的電流產生磁勢,VS1-12真空斷路器VS1-12真空斷路器動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成,動鐵芯連同固定在上面的驅動桿,在合成磁場力的作用下,在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構,是由于動鐵芯在行程終止的兩個位置,不需要消耗任何能量即可保持。而傳統的電磁機構,動鐵芯是通過簧的作用被保持在行程的一端,而在行程的另一端,靠機械鎖扣或電磁能量進行保護。由上述可知,永磁操動機構是通過將電磁鐵與 磁鐵特殊結合,來實現傳統斷路器操動機構的全部功能:由 磁鐵代替?zhèn)鹘y(tǒng)的脫鎖扣機構來實現極限位置的保持功能,由分合閘線圈來提供操作時所需要的能量。可以看出,由于工作原理的改變,整個機構的零部件總數大幅減少,使機構的整體可靠性有可能得到大幅提高。由于永磁機構本身的特點,可以提高斷路器的可靠性,同時合分閘特性又只與線圈參數有關,因此永磁機構的分合閘特性可以通過電子或機系統來控制,實現速度特性的智能控制,具有自檢測功能。控制回路可采用電子控制、外接合閘直流接觸器。滅弧室滅弧原理VS1-12/ M斷路器(配永磁操動機構)采用真空滅弧室,以真空作為滅弧和絕緣介質,滅弧室具有極高的真VS1-12真空斷路器VS1-12真空斷路器(5張)VS1-12真空斷路器,空度,當動、靜觸頭在操動機構作用下帶電分閘時,在觸頭間將會產生真空電弧,同時由于觸頭的特殊結構,在觸頭間隙中也會產生適當?shù)目v磁場,促使真空電弧保持為擴散型,并使電弧均勻分布在觸頭表面燃燒,維持低的電弧電壓,在電流自然過零時,殘

滿容量短路電流開斷次數50次,在工作電流范圍內可進行頻繁的操作或多次開斷短路電流;高可靠性 適用于各種特性的重合閘操作;全工況 采用立式的絕緣筒防御各種特殊環境的影響;免維護 采用固體絕緣結構——集成固封極柱;功能齊全、多種用途 可以固定式安裝,也可移開式使用,還可安裝于框架上使用;標準化設計 互換性好、通用性強,特別適用于KYN28(GZS1)使用。斷路器主體結構編輯1. 普通型斷路器主體部分導電回路設置在用絕緣材料制成的圓柱狀絕緣筒內,使得真空滅弧室免受外界環境影響和機械的損害。斷路器主體安裝在做成托架狀的斷路器操動機構外殼的后部。視使用場所情況,可在絕緣筒上增裝一個防塵蓋(作為附加裝置),這種設計有助于防止閃絡的發生,并作為斷路器內部污穢的附加保護。  2. 極柱型斷路器極柱設計為圓柱形,安裝在托架狀的操作機構外殼的后部。斷路器極柱的導電部分封閉在環氧樹脂套筒內,以免受沖擊和外部環境影響。操動機構的結構操動機構為簧儲能操作機構,一臺操動機構操作三相真空滅弧室。操動機構主要包括兩個儲能用拉伸簧、合閘儲能裝置、傳動至各相滅弧室的連板、拐臂以及分閘脫扣裝置,此外,在杠架前方還裝有諸如儲能電動機、脫扣器、輔助開關、控制設備、分合閘按鈕、手動儲能軸、儲能狀態指示牌、合分閘指示牌等部件。 操動機構適用于自動重合閘的操作,并且,由于電動機儲能時間很短,同樣也能夠進行多次重合閘操作。操動機構簧有手動儲能和電動儲能兩種儲能方式。使用環境編輯A 周圍空氣溫度:上限+40℃,下限-15℃;b 海拔高度:≤100m(若需海拔,則額定絕緣水平相應提高);

1、光伏發電系統結構  本文在研究時采用的光伏發電系統等效框圖如圖1 所示。其中太陽能電池板用于將太陽輻射的能量轉化為直流電勢,其具體參數及非線性特性等由生產商提供。直流電勢須經由DC/DC升壓模塊以
及DC/AC 逆變器轉換為合適的交流電力輸送給電氣網絡。圖中的LC 濾波器主要作用是用于限制逆變器得到的交流電中的諧波失真等非線性干擾。  真空斷路器利用真空作為滅弧介質以及滅弧后觸頭間的絕緣介質,得益于其高真空環境,觸頭間的介電常數是標準大氣壓下的十倍以上,因此其電流截?cái)嗄芰σ策h(yuǎn)強于普通斷路器。然而正因其較強的電流截?cái)嗄芰Γ婵諗嗦菲髟诓僮鲿r(shí)易產生較高的過電壓,當電路中存在電機、變壓器、

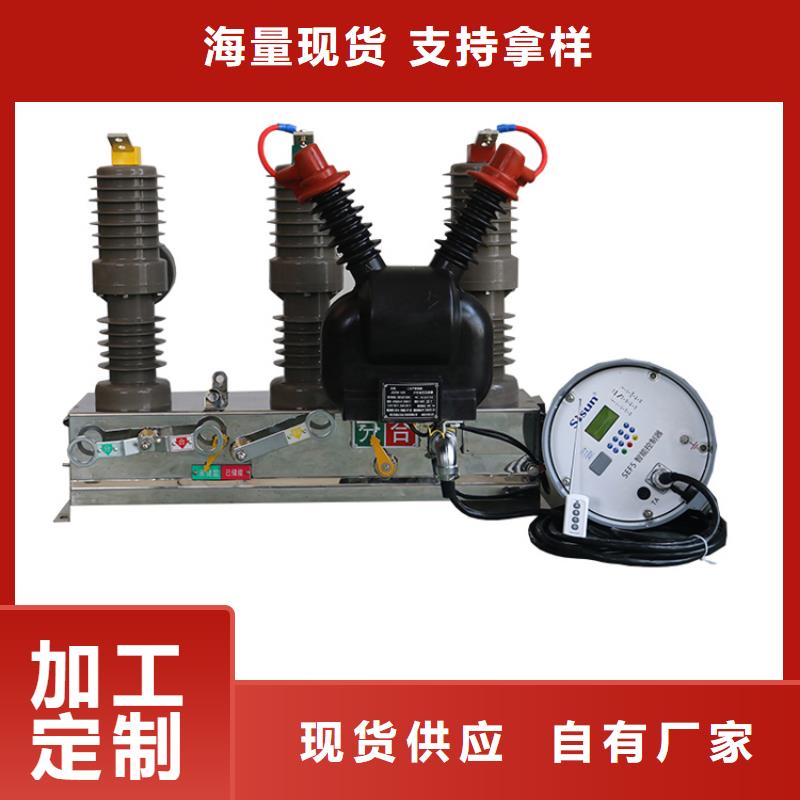

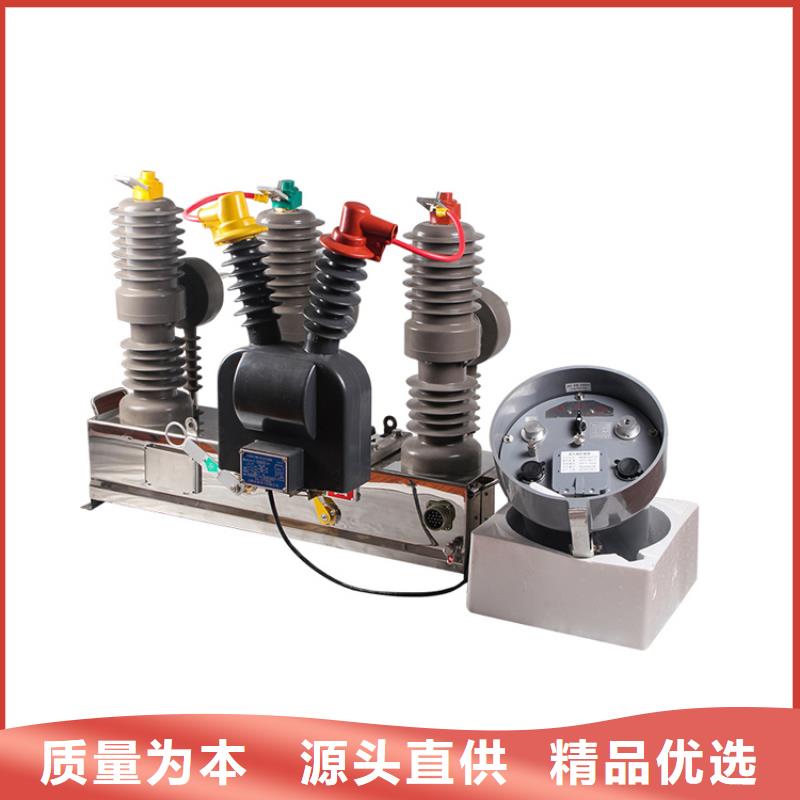

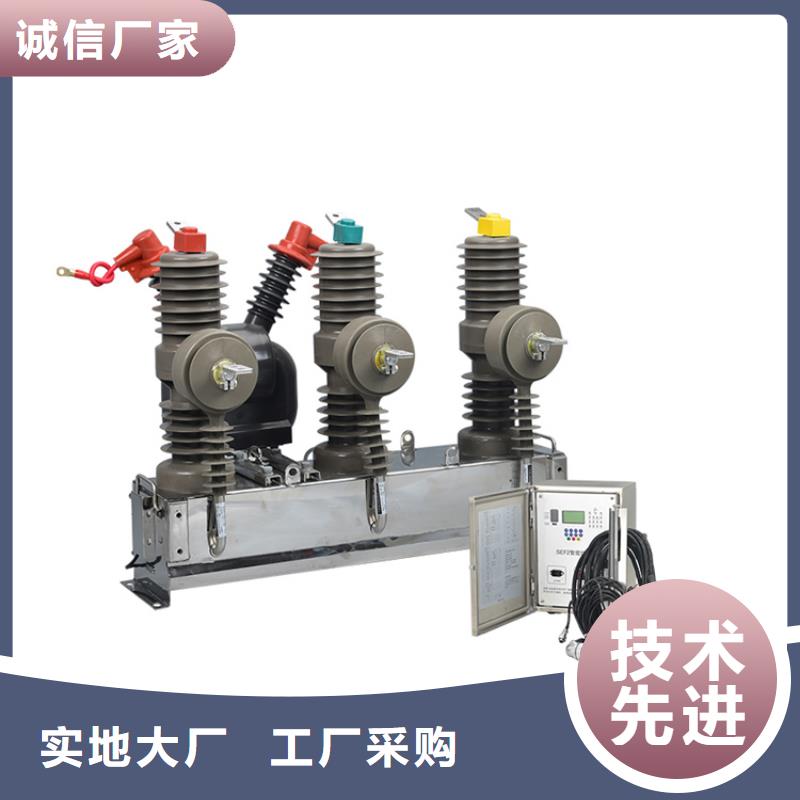

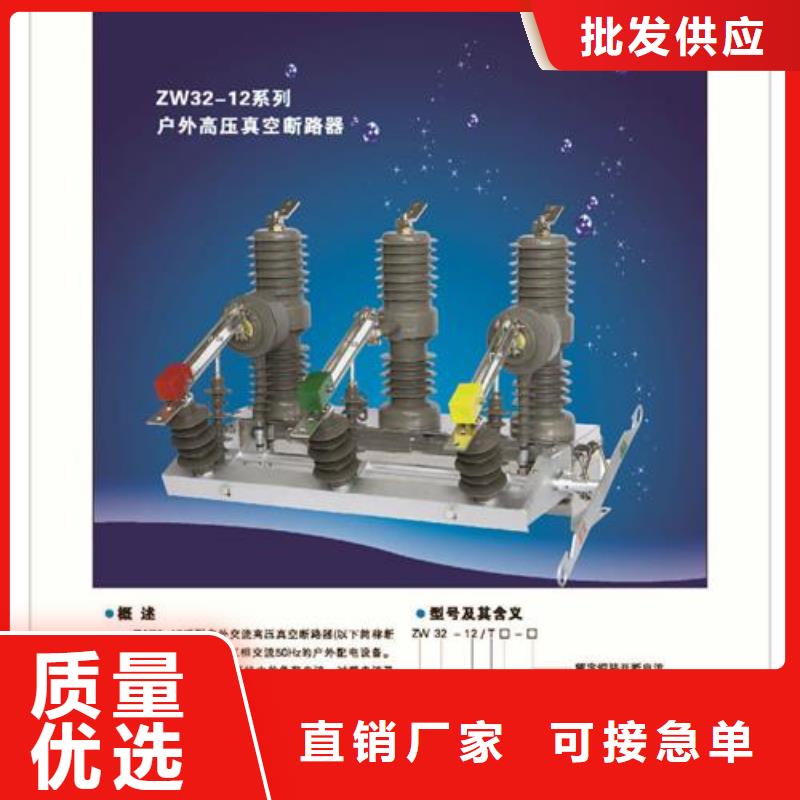

電抗器等高電感元件時,容易在這些元件兩端形成瞬態高壓,損壞電路。隨著城市化進程的加速,大型生活小區的形成以及工業生產的集團化和規模化,為提高供電質量,減少線路損耗,需要高壓送電直接進入市區的負荷中心,因而要求大量使用占地面積小、可靠的高壓開關———真空開關。  真空開關是一種以氣體分子極為稀少,絕緣強度很高的真空空間為熄弧介質的新型開關。其觸頭是在密封的真空滅弧室內分、合電路的,切斷電
流時,僅有金屬蒸汽離子形成的電弧,而無氣體的碰撞游離,因金屬蒸汽離子的擴散及再?gòu)?fù)合過程非常迅速,從而能快速滅弧和恢復原來的真空度,可承受多次分、合閘而不降低開斷能力,并且不產生高壓氣體及有毒氣體。因此具有:①體積小,重量輕;②動作快,開斷容量大;③適合頻繁操作;④無火災及危險,不污染環境;⑤壽命長,維修工作量少等優點。  真空開關的工藝水平適合我國企業的制造現狀,價格相對較低,非常適合我國
的國情,因此得到了普遍的應用。據統計,我國目前在10kV 級斷路器中,真空開關占到80%以上。在35kV 級,近幾年也占到40%以上。但是,由于真空開關依賴真空實現快速滅弧開斷,在檢測中也較多出現真空滅弧室漏氣、機械特性失調、溫升過高等不合格現象,因此在應用真空開關時必須處理好這幾個關鍵問題。1、真空室漏氣  真空滅弧室是真空開關的核心部件, 它是采用玻璃或陶瓷作支撐及密封,內部有
動、靜觸頭和屏蔽罩,室內有負壓,

共享高壓真空斷路器的控制是通過輔助電路實現的。在主控制室的控制屏上應裝有能發出合閘、分閘命令的控制開關或按鈕,在斷路器上應有執行命令的操動機構(即合閘、分閘線圈)。控制開關和操動機構之間通過控制電纜連接起來。完成高壓真空斷路器合閘、分閘任務的電氣回路稱為控制電路。控制電路按操作電源的種類可以分為直流操作和交流操作兩類;按采用的接線和設備分,有強電控制和弱電控制兩類。一、接觸器接觸器分為交流接觸器(電壓AC)和直流接觸器(電壓DC),它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場,使觸頭閉合,以達到控樣,隨著公司的不斷發展,產品設計科學、制作精良、造型美觀,是現代電網建設的理想的配套產品,其中戶內(外)真空斷路器,隔離開關,負荷開關,氧化鋅避雷器,熔斷器,穿墻套管,絕緣子,電流互感器,高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業,質量創牌,誠經營,優良服務”的企業宗旨;一直致力于追求卓越的民族電氣工業,為廣大新老用戶提供優質的產品和良好的服務而不懈努力,您的滿意始終是我們追求的目標,真誠歡迎新老朋友惠顧,共創美好未來。制負載的電器。在電工學上,因?yàn)榭煽焖偾袛嘟涣髋c直流主回路和可頻繁地接通與大電流控制(達800A)電路的裝置,所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載,接觸器不僅能接通和切斷電路,而且還具有低電壓釋放保護作用。接觸器控制容量大,適用于頻繁操作和遠距離控制,是自動控制系統中的重要元件之一。接觸器主要做工業控制用,一般負載以電機居多,當然會有一些加熱器、做雙電源切換等場合使用。在接觸器的通斷是通過控制線圈電壓來實現的。根據滅弧的不同結構可以分為真空接觸器和普通接觸器。根據不同的控制電壓可以分為直流接觸器和交流接觸器,它的主要附件為輔助觸點。在工業電氣中,接觸器的型號很多,工作電流在5A-1000A的不等,其用處相當廣泛。二、高壓真空斷路器高壓真空斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。高壓真空斷路器按其使用范圍分為高壓高壓真空斷路器與低壓高壓真空斷路器,高低壓界線劃分比較模糊,一般將3kV以上的稱為高壓電器。高壓真空斷路器可用來分配電能,不頻繁地啟動異步電動機,對電源線路及電動機等實行保護,當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路,其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?br>
