畢節互感器綜合測試儀儀器本身的同色端子為同相端,即P1接CT的P1,S1接CT的S1時,極性的測試結果為減極性。圖6,CT電流法變比極性測試界面 2:電壓法變比極性測試。1)參數設置: 在CT主界面中,選擇“變比極性”后,進入測試界面見圖7,設置 二次側額定電流: 1A或5A。2)試驗: CT一次側接L1、L2,CT二次側接K1、K2,不檢測的二次繞組不用短接,設置二次側額定電流及編號后,合上功率開關,選擇“開始”選項,試驗即開始。圖7,CT電壓法變比極性測試界面8.4、CT二次回路試驗 1)參數設置:在CT主界面中,選擇“二次回路”后,進入測試界面(圖8),設置好設定電流值:0~600A。2)試驗: CT一次側接P1、P2,CT二次側接二次負載。設置好通流電流后,合上功率開關,點擊“開始”選項,,試驗即開始,電流保持時間以進度條顯示(0~200A:保持5分鐘;大于200A~300A:保持1分鐘;大于300A:保持3秒鐘)。圖8、CT二次回路測試界面 8.5、CT交流耐壓試驗1)參數設置: 在CT主界面中,選擇“交流耐壓”后,進入測試界面(圖9),設置好設定電壓值:0~3000V。2)實驗:被測CT二次側短接與測試儀電壓輸出口K2連接,電壓輸出口另一端K1連接互感器外殼。檢查接線完成后,合上功率開關,選擇 “開始”選項,按下即開始升壓,電壓保持時間默認為1分鐘,測試過程中,儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測,如果發現電流迅速增加,將會自動回零,頁面會顯示“不合格”。圖9,CT交流耐壓測試界面 9.PT測試9.1、PT勵磁特性測試1)、參數設置在PT測試主界面中,選擇進入“伏安特性”試驗界面(如圖10),勵磁電流(0~20A):輸出電流為儀器輸出的設置電流,如果試驗中電流達到設定值,將會自動停止升流。通常1A即可測試出拐點值。勵磁電壓:100V、100/√3、100/3、150V、220V。2)、試驗:測試儀的為電壓輸出端,試驗時將K1、K2分別接互感器的a、x ,電壓互感器的一次繞組的零位端接地。檢查接線無誤后,合上功率開關,選擇“開始” 選項后,即開始測試。


畢節互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中,也可將優盤中數據導入儀器。7.電源開關儀器工作時的總電源開關。8.互感器一次A端儀器內部輸出高壓端,連接到互感器一次的A 端子上,工作過程中短期輸出電壓4kV,由專用高壓絕緣線引出。9.互感器一次N端連接到互感器一次的N 端子(C2電容尾)上,工作過程中短期輸出電壓4kV,由專用高壓絕緣線引出,測量前測電容式電壓互感器必須將N與E(或X)完全分離!10.互感器一次E端儀器內部輸出低壓端,連接到互感器一次的E (或X)端子上,必須接地!11.接地端子測試之前,務必保證該端子可靠接入大地。12.交流電源插座交流220V±10%?,頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出,在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業,所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況,以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子,后接被測線路的順序,注意連接好儀器后面的外殼接地端子。??


<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠

畢節互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據,以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后,選擇“確定”出現圖40界面,在此界面右上方設置相應參數后,選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后,可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項,則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據,請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法(以CT為例)圖42,校準測試主界面圖43,電壓校準接線圖圖44,電流校準接線圖1)參數設置: 進入CT“勵磁”測試界面后,選擇進入“校準”試驗界面(如圖42),設定好勵磁電流值:0.1A ~ 5A;勵磁電壓值:1V~2500V。2)開始: 電壓校準試驗參照?qǐng)D43進行接線;設置好被測電壓后,合上功率開關,選擇 “開始”選項,按下控制器,試驗即開始,試驗到達設定值后將保持輸出電壓/電流值用于檢測,檢測完畢后,按下控制器,試驗返回圖42界面。電流校準試驗參照?qǐng)D44進行接線,電壓設定值略高于【電流設定值(A)*負載(Ω)】,設置好被測電流/電壓值后,合上功率開關,選擇 “開始”選項,按下控制器,試驗即開始,試驗到達設定值后將保持輸出電流/電壓值用于檢測,檢測完畢后,按下控制器,試驗返回圖42界面。附錄二、售后服務承諾 ,本產品保修一年,終身維護。

<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠

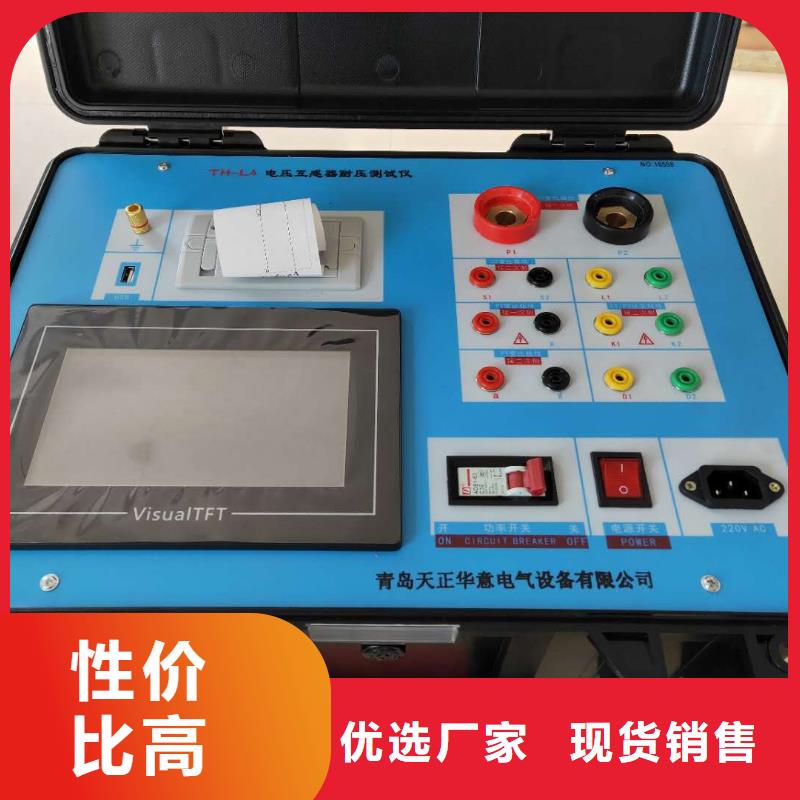

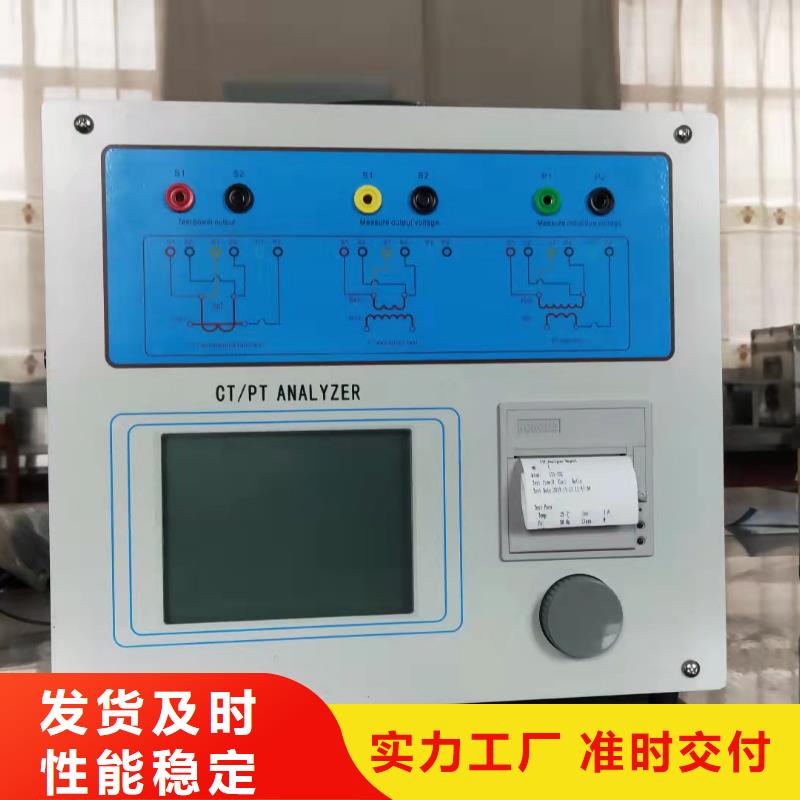

畢節互感器綜合測試儀工作條件要求1、輸入電壓 220Vac±10%、額定頻率 50Hz; 2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題,或者電源沒有對地的隔離連接,仍然可以使用測試儀,但是我們不保證;3、參數對應的環境溫度是23℃±5℃; 4、保證值在出廠校驗后一年內有效。六. 產品硬件結構6.1.面板結構: (圖1)圖16.2.面板注釋:1 —— 設備接地端子2 ——U盤轉存口3 ——打印機4 ——液晶顯示器5 ——控制器6 ——過流保護(功率)開關7 ——P1、P2:CT變比/極性試驗時,大電流輸出端口8 ——S1、S2:CT變比/極性試驗時,二次側接入端口9 ——K1、K2:CT/PT勵磁(伏安)特性試驗時,電壓輸出端口10 ——A、X :PT變比/極性時,一次側接入端口11 ——a、x :PT變比/極性時,二次側接入端口12 ——D1、D2 :CT/PT 二次直阻測試時,二次側接入端口(選配)13 ——主機電源開關14 ——主機電源插座15 、16、17、18、19、20——主要功能接線簡圖七.操作方式及主界面介紹7.1、控制器使用方法控制器有三種操作狀態:“左旋”,“右旋”,“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。7.2、主菜單 (見圖2)開機之后默認進入CT測試,CT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“一次通流” 、“數據查詢”、“退磁” 、“PT”10種選項,可以使用旋轉控制器進行選擇和設置。如圖2所示,當“類型”后面為帶有灰色背景的 CT 時,表示當前為CT測試。旋轉光標到“PT”并按下,則進入PT測試界面,如圖3。PT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“數據查詢”、“退磁” 、“CT”9種選項,可以使用旋轉控制器進行選擇和設置。如圖3所示,當“類型”后面為帶有灰色背景的 PT 時表示當前為PT測試。旋轉光標到“CT”并按下,則進入CT測試界面,


畢節互感器綜合測試儀開始任意點測試:在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后,選擇開始測試,出現圖7所示界面圖7、單點測試數據結果界面圖中可見:屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時,進入直阻測試接線提示屏。如圖8所示:圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖,按圖接好線后,按確定開始測試,完成后結果顯示在屏幕上,如圖9所示:圖9、CT直阻測試結果界面圖中可見:屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量(在不知道被測CT的變比值的情況),用“CT變比粗測”界面進行測試;首先進入接線提示屏,如圖10所示:圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖,按圖接好線后,按確定開始測試,完成后結果顯示在屏幕上,如圖11所示:圖11、CT變比粗測結果界面圖中可見:屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量(不能達到校驗的精度),用“PT變比極性”界面進行測試;首先進入設置及接線提示界面,如圖12所示:圖12、PT變比極性設置接線提示界面參數設置項目有:高額定電壓、低額定電壓、開始PT測試三個項目;同時給出具體接線圖。各項參數的含義和作用如下:?高額定電壓:被測電壓互感器的高壓(一次)側額定電壓值。?低額定電壓:被測電壓互感器的低壓(二次)側額定電壓值。?

<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠

畢節互感器綜合測試儀導納參數此項為儀器系統內部參數,出廠已設置好,操作人員不能任意改動。3)手動測量點擊選擇額定一次值,輸入手動升壓值(<=4000V),點擊升壓,等待升壓結束后,顯示被測互感器的比差,角差,UoUx值。(注:手動測量的負荷為0)注:系統密碼出廠時為4)系統參數此項為儀器系統內部參數,出廠已設置好,操作人員不能任意改動。4、系統誤差修正進入“系統設置”界面,點擊“導納參數”,輸入密碼()。“同相分量”修正測試結果的“比差”,“正交分量”修正測試結果的“角差”。如果“同相分量”輸入0.2,“正交分量”輸入2,然后點擊“更新”,則測試結果的額定和下限負荷的比差都會加上0.2%,角差都會加上2分。如何輸入為負值,則為減。5、誤差數據界面可以對保存的誤差數據進行查詢:第五章儀器的維護一、 保養儀器應保存于清潔干燥的環境中,溫度在0℃~40℃,濕度小于80%;不要放置在陽光下暴曬。二、保修事項自售出日起,儀器保修兩年,終身維護。三、 儀器升級一、通過網線連接電腦和開發板用網線連接電腦和開發板修改電腦IP,如下圖(連通開發板和電腦,即保證電腦和開發板在同一網段)

<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠
<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠

畢節互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數(M)與允許二次負荷(ZII)之間的5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格:1)在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值,說明該互感器合格如圖45數據說明;2)在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明;保護用電流互感器二次負荷應滿足5%誤差曲線的要求,只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷,在額定電流倍數下,合格的電流互感器的測量誤差即在5%以內。二次負荷越大,電流互感器鐵心就越容易飽和,所允許的電流倍數就越小。因此,5%誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示(所測保護用CT為5P10 20VA):其中5為準確級(誤差極限為5%),P為互感器形式(保護級),10為準確限值系數(10倍的額定電流),20VA表示額定二次負荷(容量)。電流倍數為10.27倍(接近10倍)時,所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1=20Ω)通過該數據可判斷該互感器合格。另外,在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1=20Ω)通過該數據可判斷該互感器合格。


畢節互感器綜合測試儀試驗過程中通過按下控制器可終止試驗,測試完畢后自動計算出一次側與二次側的相位角差,實際測的變比值與用戶設定的額定變比的百分比差(圖31)。按下 “打印”即可打印出測試結果, “保存”即可保存測試結果, “退出”可返回至參數設置菜單。如果顯示均為9,則說明誤差超出顯示范圍,請檢查設定值。圖30 ,PT角差比差測試界面圖31,PT角差比差測試結果界面5、PT交流耐壓試驗1)、參數設置: 在PT測試主界面中,選擇進入“交流耐壓”試驗界面(如圖32),設置好設定電壓值:0~1000V。2)、實驗:參照?qǐng)D33接線,被測PT二次側短接與測試儀電壓輸出口K2連接,電壓輸出口另一端K1連接互感器外殼。檢查接線完成后,合上功率開關,選擇 “開始”選項,按下即開始升壓,電壓保持時間默認為1分鐘,測試過程中,儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測,如果發現電流迅速增加,將會自動回零,頁面會顯示測試異常。圖32,PT交流耐壓測試界面 圖33,PT交流耐壓接線圖6、PT負荷試驗1)、參數設置: 在PT測試主界面中,選擇進入“負荷”試驗界面(,設置額定二次電壓值:100V、100/√3、100/3、150V、220V。2)、試驗: 測試儀的K1、K2為電壓輸出端,參照?qǐng)D35進行接線,將被測負荷(負載)接測試儀的K1、K2端,檢查接線無誤后,合上功率開關,選擇“開始”即開始試驗,試驗完成后,即顯示負荷性測試結果,可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。

<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠
畢節無線二次負荷及壓降測試儀加工廠 <畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據,以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后,選擇“確定”出現圖40界面,在此界面右上方設置相應參數后,選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后,可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項,則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據,請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法(以CT為例)圖42,校準測試主界面圖43,電壓校準接線圖圖44,電流校準接線圖1)參數設置: 進入CT“勵磁”測試界面后,選擇進入“校準”試驗界面(如圖42),設定好勵磁電流值:0.1A ~ 5A;勵磁電壓值:1V~2500V。2)開始: 電壓校準試驗參照?qǐng)D43進行接線;設置好被測電壓后,合上功率開關,選擇 “開始”選項,按下控制器,試驗即開始,試驗到達設定值后將保持輸出電壓/電流值用于檢測,檢測完畢后,按下控制器,試驗返回圖42界面。電流校準試驗參照?qǐng)D44進行接線,電壓設定值略高于【電流設定值(A)*負載(Ω)】,設置好被測電流/電壓值后,合上功率開關,選擇 “開始”選項,按下控制器,試驗即開始,試驗到達設定值后將保持輸出電流/電壓值用于檢測,檢測完畢后,按下控制器,試驗返回圖42界面。附錄二、售后服務承諾 ,本產品保修一年,終身維護。


畢節互感器綜合測試儀額定負荷系統內部存儲的額定負荷將全部顯示在該下拉菜單中,在“系統設置”中可以添加或修改,刪除額定負荷值。13)下限負荷系統內部存儲的下限負荷將全部顯示在該下拉菜單中,在“系統設置”中可以添加或修改,刪除下限負荷值。14)一次端是否接線可以選擇“是”或“否”,選擇“是”則測試全程一次端都接線,不需二次接線。選擇“否”時一次端先不接線,等彈出接線提示后再給一次端接線。這樣可以分布電容的影響,提高準確度。選擇不接線時,導納測試完成后會彈出下圖所示對話框提示給一次端接線,在接線前應先按下“高壓輸出開關”,切斷高壓輸出,接完線先后先接通“高壓輸出開關”再點擊“繼續”15)頻率選擇有 “工頻”和“異頻”兩種,用“工頻”測試速度較快,用“異頻”抗干擾能力較強。建議先用工頻測試,如果現場有高壓干擾,再切換到異頻。16)開始測量配置好該互感器的各項內容,將要測試誤差的二次繞組序號選中,點擊此處,開始誤差測試。測試完成后,整個測試數據將顯示在界面上:測試結束以后,務必關機后再拆除高壓線!2、數據交互界面 點擊該菜單處:“確認”后,可以將保存的數據導入優盤中,也可將優盤中的數據導入到系統中查看。3、系統設置界面1)測量參數點擊選擇下拉菜單,可以對系統里的準確度等級,型號,一次電壓,二次電壓,功率因數,頻率,負荷這7個單項進行增加,修改,刪除操作。

<畢節>天正華意電氣設備有限公司 畢節無線二次負荷及壓降測試儀加工廠

畢節互感器綜合測試儀 試驗時,上方白色狀態欄會有提示“正在測試”,測試儀開始自動升壓、升流,當測試儀檢測完畢后,試驗結束并描繪出伏安特性曲線圖。圖10,PT勵磁特性參數設置界面3)、PT(勵磁)測試結果操作說明,請參考CT測試結果說明9.2、PT變比極性試驗 1)參數設置:測試界面見圖11。一次:0~3000V。二次:100V、100/√3、100/3、150V、220V。2)開始試驗: PT一次側接A、X,PT二次側接a、x。設置二次側額定電壓及編號后,合上功率開關,選擇 “開始”選項,按下控制器,試驗即開始。上方白色狀態欄會有提示“正在測試”,直至試驗完畢退出測試界面,或按下控制器人為中止試驗,試驗完成后,即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端,即A接PT的A,X接PT的X時,極性的測試結果為減極性。 圖11,PT變比極性測試界面 9.4、PT交流耐壓試驗1)、參數設置: 在PT測試主界面中,選擇進入“交流耐壓”試驗界面(如圖12),設置好設定電壓值:0~3000V。2)、實驗:被測PT二次側短接與測試儀電壓輸出口K2連接,電壓輸出口另一端K1連接互感器外殼。檢查接線完成后,合上功率開關,選擇 “開始”選項,按下即開始升壓,電壓保持時間默認為1分鐘,測試過程中,儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測,如果發現電流迅速增加,將會自動回零,頁面會顯示測試異常。圖12,PT交流耐壓測試界面 十.數據查詢?cè)贑T/PT測試主界面中,選擇進入“數據查詢”試驗界面(如圖13),根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項,選定測試項目后,顯示儀器中該項目下所保存的的測試結果,可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時,插上U盤至測試儀通訊口“USB”,點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U(xiǎn)盤之中。每條記錄所用時間約2秒鐘,轉存結束后,界面提示“轉存完畢”。圖13 數據查詢界面

<畢節>天正華意電氣設備有限公司
畢節無線二次負荷及壓降測試儀加工廠 <畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀誤差曲線說明 根據互感器二次側的勵磁電流和電壓計算出的電流倍數(M)與允許二次負荷(ZII)之間的5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格:1)在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值,說明該互感器合格如圖45數據說明;2)在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數也說明該互感器合格如圖45數據說明;保護用電流互感器二次負荷應滿足5%誤差曲線的要求,只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷,在額定電流倍數下,合格的電流互感器的測量誤差即在5%以內。二次負荷越大,電流互感器鐵心就越容易飽和,所允許的電流倍數就越小。因此,5%誤差曲線即n/ZL曲線為圖9所示曲線。在圖45中例所示(所測保護用CT為5P10 20VA):其中5為準確級(誤差極限為5%),P為互感器形式(保護級),10為準確限值系數(10倍的額定電流),20VA表示額定二次負荷(容量)。電流倍數為10.27倍(接近10倍)時,所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1=20Ω)通過該數據可判斷該互感器合格。另外,在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω大于該CT的額定負荷20VA(20VA/1=20Ω)通過該數據可判斷該互感器合格。


畢節互感器綜合測試儀三相互感器校驗儀青島天正華意電氣設備有限公司尊敬的顧客感謝您購買本公司TH--NR三相互感器校驗儀。在您初次使用該儀器前,請您詳細地閱讀本使用說明書,將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品,因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話,我們會用附頁方式告知,敬請諒解!您有不清楚之處,請與公司售后服務部聯絡,我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓,您在插拔測試線、電源插座時,會產生電火花,小心電擊,避免觸電危險,注意人身!- 1 -?慎重保證本公司生產的產品,在發貨之日起三個月內,如產品出現缺陷,實行包換。一年(包括一年)內如產品出現缺陷,實行免費維修。一年以上如產品出現缺陷,實行有償終身維修。?要求請閱讀下列注意事項,以免人身傷害,并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險,本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時,請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外,產品外殼的接地柱必須接地。為了防止電擊,接地導體必須與地面相連。在與本產品輸入或輸出終端連接前,應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險,請注意本產品的所有額定值和標記。在對本產品進行連接之前,請閱讀本產品使用說明書,以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下,請勿操作本產品。
