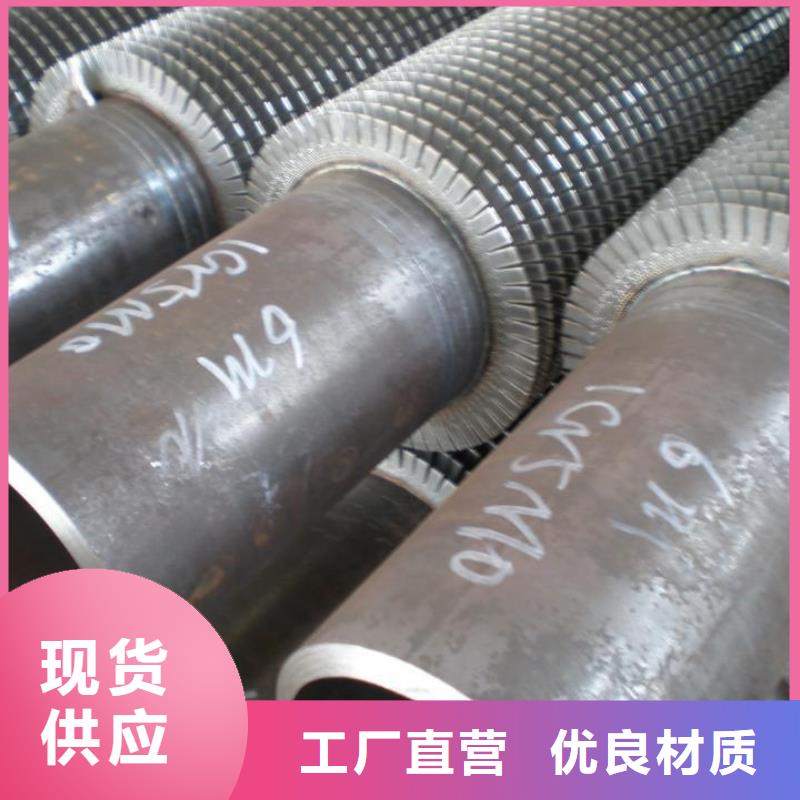

以下是:纏繞翅片管為您服務的圖文介紹


翅片管換熱管是換熱器的元件之一，置于筒體之內，用于兩介質之間熱量的交換。具有很高的導熱性和良好的等溫性。它是一種能快速將熱能從一點傳至另一點的裝置,而且?guī)缀鯖](méi)有熱損耗,因此它被稱作傳熱超導體,其導熱系數為銅的數千倍。除光管外，換熱器還可采用各種各樣的強化傳熱管，如翅片管、螺紋管、螺旋槽管等。當管內直徑兩側給熱系數相差較大時，翅片管的翅片應布置在給熱系數低的一側。換熱管常用的尺寸（外徑x壁厚）主要為Φ19mmx2mm、Φ25mmx2.5mm和Φ38mmx2.5mm的無縫鋼管以及Φ25mmx2mm和Φ38mmx2.5mm的不銹鋼管。標準管長有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管徑，可使單位體積的傳熱面積增大、結構緊湊、金屬耗量減少、傳熱系數提高。據估算，將同直徑換熱器的換熱管由Φ25mm改為Φ19mm，其傳熱面積可增加40％左右，節約金屬20％以上。但小管徑流體阻力大，不便清洗，易結垢堵塞。一般大直徑管子用于粘性大或污濁的流體，小直徑管子用于較清潔的流體。



鑲嵌式螺旋翅片鑲嵌式螺旋翅片管是在鋼管上預先加工出一定寬度和深度的螺旋槽，然后在車床上把鋼帶鑲嵌在鋼管上。在纏繞過程中，由于有一定的預緊力，鋼帶會緊緊地勒在螺旋槽內，從而保證了鋼帶和鋼管之間有一定的接觸面積。為了防止鋼帶回彈脫落，鋼帶的兩端要焊在鋼管上。為了便于鑲嵌，鋼帶和螺旋槽間應有一定的側隙。如果側隙過小，形成過盈，則鑲嵌過程難以順利進行。此外，纏繞的鋼帶總會有一定的回彈，其結果使得鋼帶和螺旋槽底面不能很好的接合。鑲嵌翅片可在通用設備上進行，費用不高，但是工藝復雜生產效率低。




鑲嵌式螺旋翅片鑲嵌式螺旋翅片管是在鋼管上預先加工出一定寬度和深度的螺旋槽，然后在車床上把鋼帶鑲嵌在鋼管上。在纏繞過程中，由于有一定的預緊力，鋼帶會緊緊地勒在螺旋槽內，從而保證了鋼帶和鋼管之間有一定的接觸面積。為了防止鋼帶回彈脫落，鋼帶的兩端要焊在鋼管上。為了便于鑲嵌，鋼帶和螺旋槽間應有一定的側隙。如果側隙過小，形成過盈，則鑲嵌過程難以順利進行。此外，纏繞的鋼帶總會有一定的回彈，其結果使得鋼帶和螺旋槽底面不能很好的接合。鑲嵌翅片可在通用設備上進行，費用不高，但是工藝復雜生產效率低。釬焊螺旋翅片管釬焊螺旋翅片管的加工分兩步進行。首先，將鋼帶平面垂直于管子軸線按螺旋線方式纏繞在管子外表面上，并把鋼帶兩端焊在鋼管上固定，然后為鋼帶和鋼管接觸處的間隙，用釬焊的方法將鋼帶和鋼管焊在一起。此種方法因其造價昂貴，故常用另一種方法，即將纏好鋼帶的管子放進鋅液槽內進行整體熱鍍鋅來替代。采用整體熱鍍鋅雖然鍍液不見得能很好地滲進翅片和鋼管之間極小的間隙，但在翅片外表面和鋼管外表面卻形成了一個完整的鍍鋅層。采用整體熱鍍鋅的螺旋翅片管，因?yàn)槭艿藉冧\層厚度的限制(鍍鋅層厚時，鋅層牢固性差，易脫落)，加之鋅液不可能全部滲入間隙內，所以，翅片與鋼管的結合率仍不高。另外，鋅的傳熱系數比鋼小（約為鋼的78％），故傳熱能力低。鋅在酸及堿、同城硫化物中極易遭受腐蝕，因此，用鍍鋅螺旋翅片管不適于制作空氣預熱器(回收鍋爐煙氣余熱)。高頻焊螺旋翅片



三輥斜軋整體型螺旋翅片管三輥斜軋整體型螺旋翅片管其生產原理為：在光管內襯一芯棒，經軋輥刀片的旋轉 帶動，無縫鋼管通過軋槽與芯頭組成的孔腔在其外表面上加工出翅片。這種方法生產出的翅片管因基管與外翅片是一個有機的整體,因而不存在接觸熱阻損失的問題,具有較高的傳熱效率。三輥斜軋法與焊接法相比,該生產線具有生產效率高,原材料耗用低,且生產的翅片管換熱率高等優點。三輥斜軋整體型螺旋翅片管技術已成功應用于翅片為銅、鋁的單翅片管或復合翅片管，或鋼質的低翅片管；鋼質整體型翅片管市場上多見為低翅片管，整體型高翅片管其材質多為鋁、銅等，一般是冷軋成型。



建順金屬制品有限公司(畢節分公司)是 散熱器協會會員單位。本公司專業從事 散熱器的開發，生產和銷售服務于一體的高新技術企業 ，公司生產設備齊全，生產工藝先進，擁有一套完善、精密、可靠的檢驗設備， 散熱器產品采用國標組織生產，嚴把原材料進廠檢驗關，對產品實行送檢、抽檢、巡檢“三檢”相結合，產品質量穩定可靠，并經技術監督局采標驗收可放心采購。
