（1）承受各
種內過電壓作用，特別在線路中段，內過電壓值高，過電壓出現頻率高，要求通流容量較大。  （2）荷電率相對較高，與變電站內避雷器不同，線路中段沒有限壓措施，電容效應等都能引起電壓升高，線路避雷器荷電率較高。  （3）線震、特強冷熱作用、風擺、冰雪等可能破壞避雷器的密封。  我國有間隙線路避雷器的外串聯間隙分兩大類：純空氣的棒–棒間隙，見圖1(b)；由復合絕緣子支撐的環–環間隙，見圖1(a
)。其技術性能比較見表5[6]。目前我國使用后者的較多，主要是安裝方便的原因。 線路避雷器能夠有效地降低跳閘率，是目前中國避雷器發展方向之一。線路避雷器的設計必須解決多個特殊問題，本文提出的試驗、計算、防設計、能量校核方法、閥片尺寸計算、電位分布計算方法都有一定的參考價值，并已在500kV 線路避雷器中得到了應用。本文系統地給出了110~500kV線路避雷器技術參數表，強調線路避雷器的爬電距離在本
體部分、間隙部分都應分別達到1.7cm/kV。比較了有間隙避雷器和無間隙避雷器，無間隙避雷器由于可靠性較高，具有保護裕度大、絕緣配合分散性小的優勢，在中國使用量上也占有一定的優勢；有間隙避雷器中的純空氣間隙分散性較小，持續運行穩定性相對較高。此外，線路避雷器應是免維護的什么是高壓避雷器過電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一種電器。高壓避雷器，也叫浪涌保護器，是一種為各種電子設備、儀器
儀表、通訊線路提供防護的電子裝置。

具備耐天侯、抗紫外線、耐電蝕損等優良性能。與瓷套相比，硅橡膠復合外套在重量、耐污性能上占有很大優勢，詳見表1。復合外套可選用的材料、品種很多。我國主選材料為乙烯基硅橡膠，其分子結構式如圖2 。由圖2可見，硅橡膠主鏈為Si—O鍵，鍵能高達445kJ/mol，遠高于太陽紫外線能量（398kJ/moI）。因此，避雷器于戶外長期使用時紫外線不能斷開Si—O鍵，不發生硅橡膠開裂、“粉化” 現象。 （2）具
備耐久性粘接技術    避雷器在多年使用中要經受引 線拉力、線震、風擺、冰雪等的作用。上、下法蘭與環氧玻璃纖維布筒的粘接部分是避雷器負載力傳遞區域，也是密封技術的薄弱環節。筆者認為，采用高溫、度環氧澆合劑和倒錐形結構是目前成功的設計之一，實踐也證明了這一點。   （3）對接口的包封技術   包封硅橡膠復合外套上、下法蘭與環氧玻璃布筒連接的外露面是避雷器加強密封的良策，也是防止電蝕損的
又一有效措施。目前許多國外同類產品在工藝上亦未能實現這樣的包封；但必須保證硅橡膠與法蘭各種金屬材料及熱處理后的鍍層之間有良好的粘合。此外，可在法蘭上增加一個下大上小的槽形結構，以增強硅橡膠不出現脫膠的機械應力。  （4）防技術  為取得良好的防性能可在模壓硫化傘裙前將環氧玻璃纖維筒加工出長條梯形槽，并用專用楔形嵌件堵緊。梯形槽在避雷器故障時起排氣作用，楔形嵌件保證注塑時硅橡膠不至于進入環氧
玻璃纖維布筒內腔。梯形槽的長度、數量、防力須經嚴格計算及試驗求得。該型避雷器在中國及都通過了40kA和800A的短路電流試驗。  （5）吸收能量校核  有間隙線路避雷器由避雷器本體和外串聯間隙構成。正常運行工況下避雷器本體的荷電率為10％以下，它主要承受雷擊過電壓，因此對它的其他技術性能要求大為降低。避雷器電阻片承受雷擊過電壓的能力極強，直徑50mm的電阻片即能承受4/10ms、100kA
大電流沖擊，其技術特性參見表2。330kV、500kV線路避雷器的突出技術問題是電位分布不均勻。

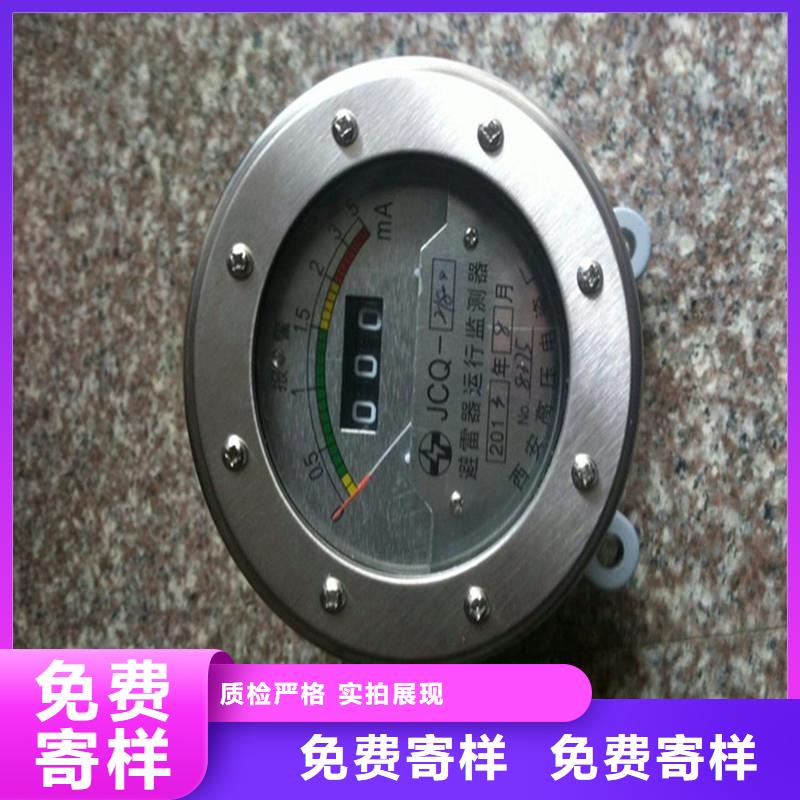

放電計數器是串聯在避雷器下面，用來記錄避雷器動作次數，掌握雷電活動規律，研究電力系統在大氣過電壓作用時的運行情況的的電氣設備。放電計數器的電氣回路由非線性電阻R1、R2、電容器C及計數器L組成，即放電計數器串聯在避雷器下部與地之間，如圖1所示。圖1放電計數器電器回路圖圖1放電計數器電器回路圖放電計數器一般與35kV及以上普通閥型避雷器配合使用，
當雷電流經過避雷器進入放電計數器時，電流的一部分經R1入地，另一部分經R2給電容器C充電，沖擊電流過去后，電容器C對計數器L放電，使計數器動作。放電計數器的元件均固定在密封的鋁盒中，高壓進線端裝有瓷絕緣子，地線接在計數器的安裝螺釘上。[1]JSY-8型編輯JSY-8型放電計數器是對過電壓保護器工作狀況進行實時及累計計數的裝置，通過它可以詳細監視及所保護線路的狀況，預知事故前異常情況，達到分析異常動
作原因，事故發生的作用。數據采集JSY-8型過電壓放電記錄儀采用自行設計的高速率數據處理單元，抗干擾能力強，軟件數字濾波調理電路，可以實時準確記錄過電壓保護器三相之間動作次數。附帶快速，分相累計顯示歷史動作次數。數據顯示JSY-8型過電壓放電記錄儀采用STN點陣式液晶顯示，清晰明了，外觀美觀。產品結構JSY-8型過電壓放電記錄儀為分體結構，數據采集、數據處理及顯示為兩分體，通過RJ45接口用網
線相連接，根據現場需要，可以任意拆分，數據處理及顯示單元拆分后在柜體上安裝簡便，只須三個螺絲。產品安裝JSY-8型過電壓放電記錄儀依結構設計，在本體上面安裝極其簡單，不用動任何結構，只須解開四個接線頭。毋庸質疑，可以在任何已經運行的過電壓保護裝置上加裝此型號放電計數器。產品運行過電壓動作計數器產品為無源設計，無須外接電源，由于軟件設計采用了實時省電模式，本體附帶高性能電池可以使用三年，電池倉更換電
池簡單方便。技術標準編輯滿足技術標準：GB6261-85《靜態繼電器及保護裝置的電氣干擾實驗》1、過電壓動作計數器適用范圍10KV及以下系統戶內相間距為85及131型保護器配套用2、上圖標注方法（見下表）適用系統上圖標注說明10KV及以下系統JSY-Ⅲ（3.8、7.6、12.7）85相間距85mmJSY-Ⅲ（3.8、7.6、12.7）131相間距131mm3、JSY-III型過電壓放電記錄儀提供兩
種安裝方式（1）本體安裝記錄儀的顯示部分可掛裝在保護器上，不需要考慮其他問題。（2）柜門安裝記錄儀的顯示部分安裝在柜門上，因此要考慮保護器到記錄儀顯示部分的號線長度和柜門的開孔位置和尺寸，如下圖所示。注：虛線框為記錄儀顯示部分的外形尺寸，此圖為柜門正面圖。運行與維護編輯1、放電計數器可用于戶內、戶外，但使用時應考慮下列因素：（1）應根據配套的閥型避雷器和所保護的電氣設備考慮使用的型號。（2）按生
產廣家允許使用的海拔高度使用。

原始的防雷器是羊角形間隙，出現于19世紀末期，用于架空輸電線路，氧化膜防雷器和丸式防雷器。30年代出現了管式防雷器。50年代出現了碳化硅防雷器。70年代又出現了金屬氧化物防雷器。現代高壓防雷器，不僅用于限制電力系統中因雷電引起的過電壓，也用于限制因系統操作產生的過電壓。1992
年以來，以德、法為代表的工控標準35mm導軌卡接式可拔插SPD防雷模塊，開始大規模引進到中國，稍后以美、英為代表的一體化箱式電源防雷組合也進入了中國 [1 其工作原理是當沒有瞬時過電壓時呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變為低值，允許雷電流通過。用作此類裝置時器件有：放電間隙、氣體放電管、閘流晶體管等。  （2）限壓型防雷器：  其工作原理是當沒有瞬時過電壓時為高
阻抗，但隨電涌電流和電壓的增加其阻抗會不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有：氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等防雷器大多為限壓型。  （3）分流型或扼流型防雷器  分流型：與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。  扼流型：與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。  
用作此類裝置的器件有：扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。按防雷等級分一級防雷器：一般標稱在30KA以上。有開關型和限壓型。  二級防雷器：一般標稱在15——20KA之間。均為限壓型。  三級防雷器：一般標一般標稱在5——10KA之間均為限壓型。 [1] 選用要點編輯配電系統首先要搞清楚自己的配電系統，是TT、TN還是IT系統？因為定了配電系
統，我們才能確定單相，三相，接線方式等，以此選擇合適的防雷產品，我國多數配電系統都為TN-S方式。壓敏電阻壓敏電阻壓敏電阻防雷產品中的主要材料是氧化鋅壓敏電阻，其材料的品質和工藝水平的高低對產品遭受雷擊時是否能產生預期的保護作用有直接的影響，所以你在選擇防雷器時一定要了解廠家的壓敏電阻的來源。重要參數標稱電壓Un：被保護系統的額定電壓相符，在息技術系統中此參數表明了應該選
用的保護器的類型，它標出交流或直流電壓的有效值。大持續工作電壓Uc：能長久施加在保護器的端，而不引起保護器特性變化和保護元件的大電壓有效值。標稱放電電流In：給保護器施加波形為8/20s的標準雷電波沖擊10次時，保護器所耐受的大沖擊電流峰值。大放電電流Imax：給保護器施加波形為8/20s的標準雷電波沖擊1次時，保護器所耐受的大沖擊電流峰值。電壓保護級別Up：保護器在
下列測試中的大值：1KV/s斜率的跳火電壓；額定放電電流的殘壓。
