畢節試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

智能型局放儀為您介紹
畢節試驗變壓器簡要的故障排除故障現象 原因分析排除方法備 注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電壓達不到額定值1)輸入電壓不相符按上的電壓 2）顯示上有無電流指示是否顯示值大于整定值無電流電壓指示 1)設備內部插件松動檢查設備排除故障2)試驗回路有開路故障檢查試驗回路排除開路故障十一、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。十二、保養、維修1.驗證設備的可用性儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。2.設備的保養每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。3.保險管的更換方法把柜內保險座打開抽出保險絲，進行更換。十三、運輸、貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。十四、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。■ 檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十五、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

智能型局放儀為您介紹
畢節試驗變壓器公司簡介：我公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，公司秉承：以誠為本，以質為本的經營理念，所生產的產品一直以的品質和的售后服務而享譽業內。非常感謝貴公司的垂詢，以下是根據貴公司現有需求，結合相關規定整理的一份設備方案及報價：主要技術要求（1）、試驗臺適用于試驗電流為交流3200A、直流400A以下的斷路器熱脫扣性能的測試和整定。試驗臺提供兩路分別可調，彼此獨立的交、直流電源，可完成額定電流0-50A單相及額定值0-240A三相斷路器的性能測試，可檢測斷路器1-7倍額定電流下的動作時間值，試驗電流可任意調節，具有自動斷電保護功能（2）電源輸入：AC380V±5％ 50Hz 30kVA（3）測試方式：手動接線，單極測試，對3P斷路器需3級依次測試，（4）測試參數：A、交流測試：斷路器額定電流AC（1?2）倍延時過載測試，單相AC（1?600）A/（0?4）V，單次測試電流持續輸出時間≧30分鐘，電流分辨率0.1A 輸出精度1％，時間分辨率1秒斷路器額定電流AC 所有電氣采集參數均為實時抓取，根據預設測試范圍自動判斷結果，自動生成數據表，連接打印機后手動選擇打印（設備中含打印機）（5）、控制與顯示：試驗臺采用工控機（訊研）、顯示器(AOC 21寸）控制、PLC、電子式恒流電源綜合控制，可測試斷路器的脫扣時間、脫扣電流、接觸電阻，具有試驗數據采集、顯示、儲存、查詢、統計、打印功能。（6）、所有測試電流引出排位置安裝防護門，與測試流程連鎖控制，安裝試驗狀態指示燈、醒目的提示標識，設備帶有完善的漏電保護裝置，有可靠的過流、過壓、短路保護。（7）、所有大電流以銅排形式引出，配連接導線及被測品接入紫銅端子1套，（8）、試驗臺出廠時提供有我方公司內部檢驗報告（該報告僅用于我方出廠檢驗及需方參考），需方后期使用時如需對設備進行定期檢驗，需采用相關專用測量儀器檢驗進行實測，我方提供測量方式文字方案

智能型局放儀為您介紹
畢節試驗變壓器參數設置操作步驟步驟1：按設置鍵進入參數設置狀態。窗口1顯示“setup-0”，窗口2顯示“-AC-”，窗口3顯示“XX.XXX”即交流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟2：再次按設置鍵。窗口1顯示“setup-1”，窗口2顯示“-DC-”，窗口3顯示“XX.XXX”即直流啟動電壓。解釋：按上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。步驟3：再次按設置鍵進入通訊地址設置。窗口1顯示“setup-2”，窗口2顯示“ADDR”，窗口3顯示當前值。解釋：按向上鍵可改變顯示窗口3的數據，按右移鍵可改變顯示窗口3要設定的位。有效地址為000-255。步驟4：再次按設置鍵進入通訊速率設置。窗口1顯示“setup-3”，窗口2顯示“BAUD”，窗口3顯示當前值。解釋：按向上鍵可選擇為9600或19200或38400。步驟5：再次按設置鍵進入保存狀態。窗口1顯示“setup-4”，窗口2顯示“SAVE”，窗口3顯示“Y—N”。解釋：按右移鍵可改變顯示窗口3閃爍位。當“Y”閃爍時再次按下設置鍵，儀表將保存本次修改，當“N”閃爍時再次按下設置鍵，儀表將不保存本次修改。另外，儀表進入參數設置后，如果連續1分鐘沒有按鍵，儀表將自動退出，而不保存設置。進入設置后，按鎖定鍵，儀表將退出設置狀態，而不保存設置。二、儀表后面板的接線使用說明:注意不要將高壓引入電流端，應該先接負載再串入電流測試端再返回耐壓儀低端！！！否則可能損壞校驗裝置！如遇返回端不接地的耐壓儀，并且在測量電流時出現保護管保護現象，請將后面板上電流端的保護管拆下，待測量完畢后重新接上。如果能保證永遠不接錯線，后面板外接保護管可以永遠不接。

智能型局放儀為您介紹
畢節試驗變壓器操作說明（界面僅供參考，以實際產品為準）1.開機畫面 打開設備電源開關，設備進入開機畫面圖6-1 開機畫面在開機畫面，會顯示制造商的相關信息。2.主菜單在開機畫面等待數秒后，設備進入到主菜單，如下圖圖6-2主菜單按或，可以選擇需要的功能，按可以進入對應的操作界面。 1＞交流試驗-自動 圖6-3 設置界面根據光標：按可以在各項參數之間切換；按，將退出設置界面，返回到主界面。按可以移動光標的位置；當 變成 時 按可啟動試驗；按和可以增加和減少光標對應的數據；圖6-4 工作界面試驗過程中按，設備將停止試驗 ，自動回到零位。注：耐壓時間到，而沒有發生過電流、閃絡、擊穿等異常現象，設備自動顯示“試驗通過”的界面；如果在升壓或耐壓的過程中，而發生過電流、閃絡、擊穿等異常現象，設備自動顯示“試驗失敗”的界面。 2＞ 交流試驗-手動 ?圖6-5設置界面按可以移動光標的位置；當 變成 時 按可啟動試驗； 圖6-6 工作界面按，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓；按，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓；試驗過程中按，設備將停止試驗 ，自動回到零位。注：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電壓沒有到達設定電壓時，請及時檢查暫停鍵位置。按，高壓電壓將不斷升壓，松開就停止升壓，如果已到上限就不再升壓；按，高壓電壓將不斷降壓，松開就停止降壓，如果已到下限就不再降壓；試驗過程中按，設備將停止試驗 ，自動回到零位。注：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電壓沒有到達設定電壓時，請及時檢查暫停鍵位置。

智能型局放儀為您介紹

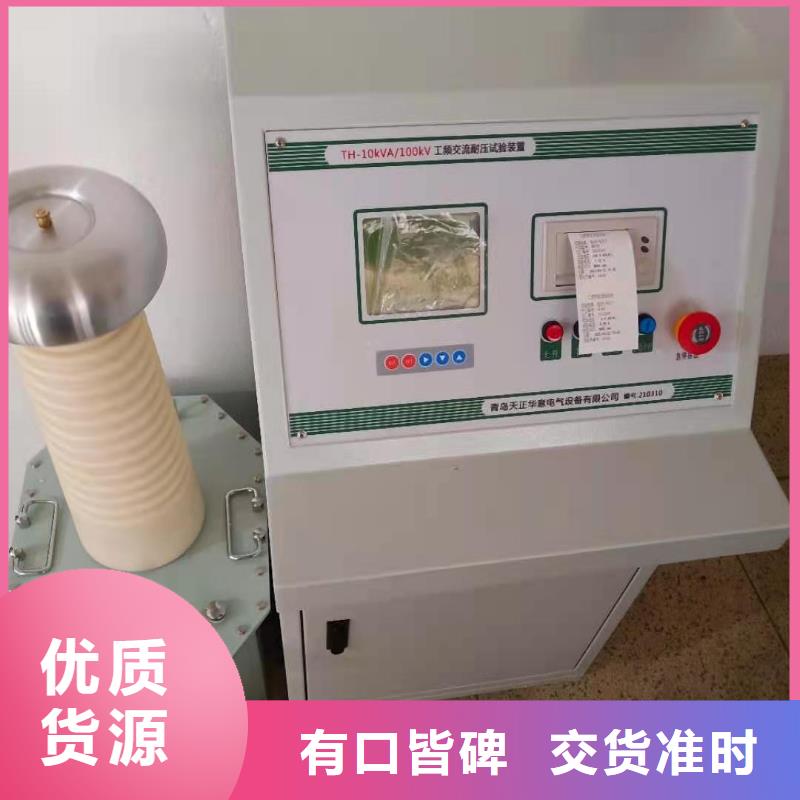

畢節試驗變壓器全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； ● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；● 升壓速度智能控制，當電壓達到目標電壓80％時，升壓速度會自動減慢，當達到目標電壓90％時，升壓速度進一步減慢；● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

智能型局放儀為您介紹
畢節試驗變壓器注：升壓時要緩慢、均勻；降壓時要迅速，不能直接拔掉電源插座，以免產生過電壓，損壞設備。五、操作注意事項1.開箱時應檢查有否運輸損壞。2.使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。3.嚴格按操作程序操作，在使用前請仔細閱讀說明書。4.長期不用，在重新使用前應用2500V兆歐表檢查主回路對地絕緣電阻，其值不應低于1.5MΩ。5.該設備應存放在通風、干燥、無腐蝕性氣體的地方。六、常見的故障及原因故障現象 原 因無法啟動 1.檢查電源是否接通；2.調壓器是否在零位啟動后，電壓表無指示，而輸出燈亮 1.儀表端是否接好；2.電壓表損壞；3.調壓器開路；無過流，電流表無指示 1.電流表損壞；2.電流繼電器損壞； 啟動后，電壓表指針左右擺動 1.調壓器接觸不良；啟動后，只有一半的電壓 1.電壓表損壞，或有誤差；2.檢查儀表連線與輸出邊線是否接錯一根連線。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。八、開箱及檢查■開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。■檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。

智能型局放儀為您介紹
畢節試驗變壓器簡要的故障排除故障現象 原因分析排除方法備 注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電壓達不到額定值1)輸入電壓不相符按上的電壓 2）顯示上有無電流指示是否顯示值大于整定值無電流電壓指示 1)設備內部插件松動檢查設備排除故障2)試驗回路有開路故障檢查試驗回路排除開路故障十一、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。十二、保養、維修1.驗證設備的可用性儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。2.設備的保養每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。3.保險管的更換方法把柜內保險座打開抽出保險絲，進行更換。十三、運輸、貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。十四、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。■ 檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十五、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。
