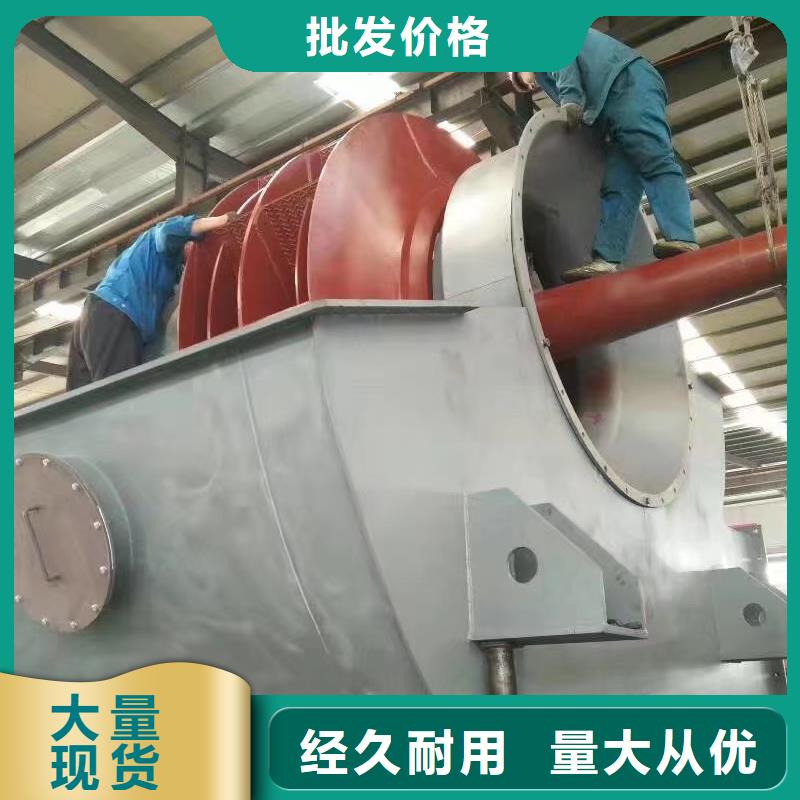

畢節 離心風機 Y8?39、Y9?38兩系列鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在區工作，達到節能之目的，由機械工業部風機節能組，組織全國風機行業名家聯合設計、 經委和機械工業部重點推廣的節能產品，具有效率高、噪聲低、性能曲區寬廣等優點。 本風機適合于配有省煤器（預熱器）和消煙除塵裝置的0.5~35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但 進氣溫度不得超過250℃。 在引風機前必須加裝除塵效率不低于85％的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。 風 機 的 特 點 當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，故提供Y8?39和Y9?38型兩個系列風機供用戶選用。機號相同的兩個系列風機的聯接及安裝尺寸相同。 風 機 的 型 式 1．本風機制成單吸入。機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三個機號。 2．本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。 3．風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。 結 構 和 特 性 風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。 1．葉 輪 ：材料為16Mn，長短相間前向彎曲葉片，焊于弧錐形前盤與平板后盤中間，葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。 2．機 殼 ：用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便于葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。 3．進風口 ：制成收斂式流線形整體結構，用螺栓固定于風機一側。 4．傳動組 ：由主軸、水冷軸承箱、聯軸器組成。 主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。№4~6.3采用整體式軸承箱；№7.1~16采用剖分式軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按0.5 m3/h ~1m3/h考慮。軸承箱上裝有溫度計和油位指示軸承箱采用30號機械油加油量按油標標志要求實施。 山東臨風科技 孫成利
