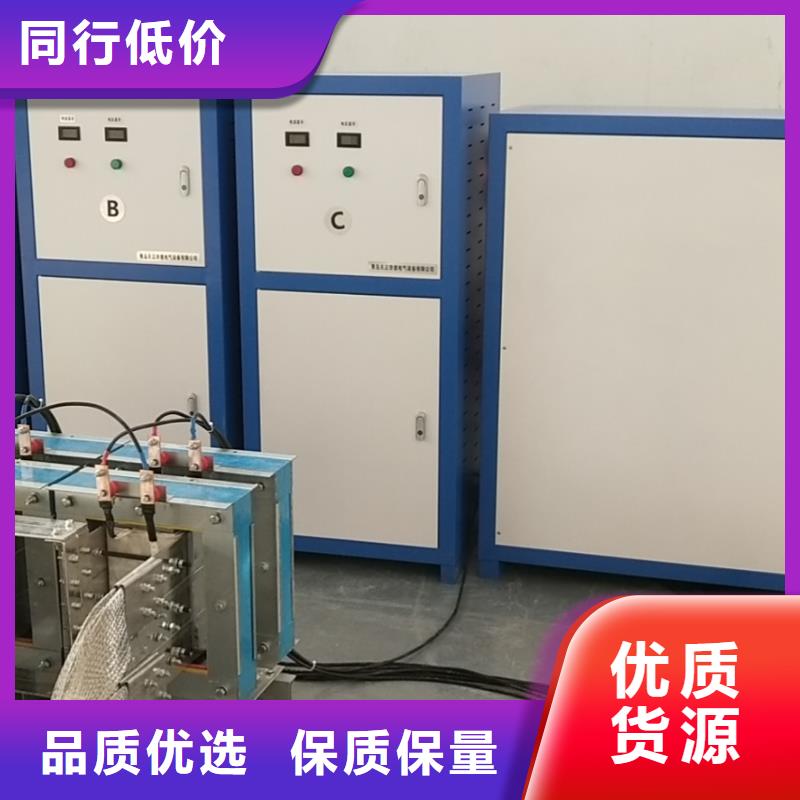

畢節電氣設備溫升試驗系統種類齊全 <畢節>天正華意電氣設備有限公司

畢節大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤

畢節大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變?yōu)闊崮芏鴵p耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

畢節大電流發生器.設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖7:圖7 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。（3）手動升流試驗零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0如圖8:圖8 手動升流試驗界面按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時←，計時開始工作，到耐流時間計時結束完成試驗；按取消→，取消試驗過程；在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

畢節大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏?xí)oPLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

畢節大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至?xí)r，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。
