北海互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面

北海互感器綜合測試儀 勵磁數據：點擊“上頁” 、“下頁”即可實現數據的上下翻。保 存：點擊“保存”選項，按下即可將當前所測數據保存，保存成功后，狀態欄顯示“保存完畢”。并且可在數據查詢菜單中進行查看。誤差曲線：點擊“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置，設定參數后，選擇5％或10％誤差曲線即計算出的誤差曲線。 自定義打印：程序會按照表格中的10個電流值進行打印。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。 額定二次 ：CT的二次側額定電流ALF ：準確限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。5％ ：自動計算出5％誤差曲線數據并顯示誤差曲線。10％ ：自動計算出10％誤差曲線數據并顯示誤差曲線。8.2、CT變比極性試驗 進入CT變比極性菜單后首先選擇測試方式，對于套管CT，或者一次阻抗過大無法升電流來測量變比時，或接線位置過高不便攜帶沉重的電流線連接時，請選擇電壓法。1：電流法變比極性測試。1）參數設置： 進入測試界面見圖6。一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的電流； 二次側額定電流： 1A或5A。2）試驗： CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出自動測試界面，或按下”停止”人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“返回”選項進行下一步操作。

<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制

北海互感器綜合測試儀上下鍵在歷史數據查閱功能屏中用來翻閱記錄；?左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。設置鍵：在主菜單下按下設置，可快速進入參數設置屏。F1~F5鍵：輔助功能鍵。F4是打印功能鍵。切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。四、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。

<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制

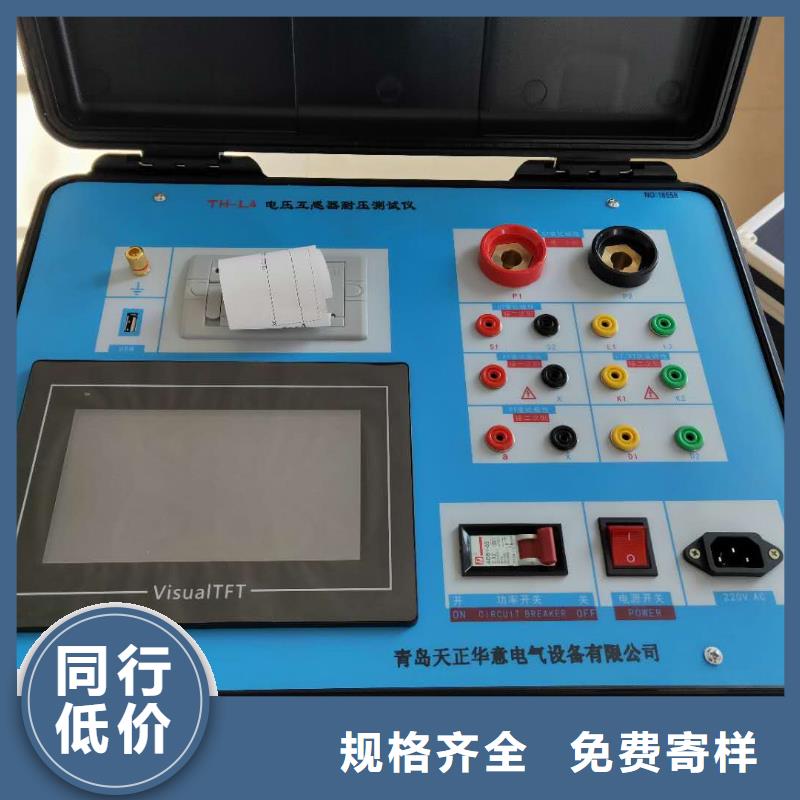

北海互感器綜合測試儀設計用途 設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。二.參考標準GB 1207-2006、GB 1208-2006三.主要特征支持檢測CT和PT滿足 GB1207、GB1208等規程要求.無需外接其它輔助設備，單機即可完成所有檢測項目.自帶微型快速打印機、可直接現場打印測試結果.操作簡便，帶有智能提示，使用戶更易上手操作。.大屏幕液晶，圖形化顯示接口.按規程自動給出CT/PT（勵磁）拐點值.自動給出5％和10％誤差曲線.可保存3000組測試資料，掉電后不丟失.支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.小巧輕便≤22Kg，非常利于現場測試.四．測試儀主要測試功能：（見表1）CT（保護類、計量類）PT伏安特性（勵磁特性）曲線 伏安特性（勵磁特性）曲線自動給出拐點值 自動給出拐點值自動給出5％和10％的誤差曲線 變比測量變比測量 極性判斷比差測量 比差測量相位（角差）測量 相位（角差）測量極性判斷 交流耐壓測試一次通流測試 二次負荷測試交流耐壓測試 二次繞組測試二次負荷測試 鐵心退磁?二次繞組測試 鐵心退磁表1五. 測試儀主要技術參數： （見表2）項 目參 數工作電源AC220V±10％ 、50Hz 設備輸出0～1000Vrms， 5Arms（20A峰值）注：0～5A為真實值，大于5A～20A為計算值大電流輸出0～1000A勵磁精度≤0.5％（0.2％＊讀數＋0.3％＊量程）二次繞組電阻測量范圍0.1～300Ω精度≤0.5％（0.2％＊讀數＋0.3％＊量程）二次實際負荷測量范圍5～1000VA精度≤0.5％（0.2％＊讀數＋0.3％＊量程）±0.1VA相位測量（角差）精度4min分辨率0.1min比差精度0.05％CT變比測量范圍≤25000A/5A（5000A/1A）精度≤0.5％PT變比測量范圍≤500KV精度≤0.5％工作環境溫度：－10℃ ～ 40℃，濕度：≤90％，海拔高度：≤1000m尺寸、重量尺寸：410mm × 260mm × 340mm

北海互感器綜合測試儀 勵磁電壓：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始測試。 試驗時，光標在“開始”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖25，PT勵磁特性參數設置界面 圖26，PT勵磁特性接線圖3）、PT（勵磁）測試結果操作說明請參考8頁CT測試結果說明3、PT退磁試驗 圖27，PT退磁界面 參數設置在PT測試主界面中，選擇進入“退磁”試驗界面（如圖27），設置額定二次電壓值：100V、100/√3、100/3、150V、220V、350V。2）、試驗：參照圖26接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始退磁。

<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制

北海互感器綜合測試儀 勵磁數據：點擊“上頁” 、“下頁”即可實現數據的上下翻。保 存：點擊“保存”選項，按下即可將當前所測數據保存，保存成功后，狀態欄顯示“保存完畢”。并且可在數據查詢菜單中進行查看。誤差曲線：點擊“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置，設定參數后，選擇5％或10％誤差曲線即計算出的誤差曲線。 自定義打印：程序會按照表格中的10個電流值進行打印。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。 額定二次 ：CT的二次側額定電流ALF ：準確限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。5％ ：自動計算出5％誤差曲線數據并顯示誤差曲線。10％ ：自動計算出10％誤差曲線數據并顯示誤差曲線。8.2、CT變比極性試驗 進入CT變比極性菜單后首先選擇測試方式，對于套管CT，或者一次阻抗過大無法升電流來測量變比時，或接線位置過高不便攜帶沉重的電流線連接時，請選擇電壓法。1：電流法變比極性測試。1）參數設置： 進入測試界面見圖6。一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的電流； 二次側額定電流： 1A或5A。2）試驗： CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出自動測試界面，或按下”停止”人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“返回”選項進行下一步操作。

<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制
<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制

北海互感器綜合測試儀PT二次負荷測試界面 圖35，PT二次負荷接線圖7、直阻測試： 請參照第14頁CT直阻測試。十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖36），根據需要選擇“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“退出”等測試選項，選定測試項目后，進入圖39測試界面，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，在圖37中，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖36圖37十一.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。11.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。11.3安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe”操作軟件，如圖38即為上位機操作軟件。11.4在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖38中選擇打開“選擇文件”，出現圖39操作窗口，在圖39中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。

北海互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 印：點擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制
北海二次壓降/負荷測試儀加工定制 <北海>天正華意電氣設備有限公司

北海互感器綜合測試儀在測試時，總是保持互感器高壓側的一個端子接地。不要將其它物體插入通風口或是輸入/ 輸出口。在將測試儀置入運行前，檢查測試儀是否有可見的損壞。不要在多雨或潮濕氣候下操作測試儀。不要在易爆氣體或蒸汽存在的環境下操作測試儀。在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的允許電源。當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器者是測試儀！面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 “香蕉”插頭和塑料外殼的電纜。不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。注意： 1、為了人身及設備，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。2、試驗前請將儀器可靠接地。3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。4、CT變比極性試驗時，應將不檢測的二次繞組短接。5、做PT伏安特性試驗時，一次繞組的零位端接地。6、實驗中嚴禁觸碰所有測試端子。本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。

北海互感器綜合測試儀開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：圖13、PT變比極性測試結果界面圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。7、國標查詢界面為操作人員提供CT測試相關標準；界面如圖14所示：圖14、國標查詢界面圖中給出標準對各種精度等級的CT的各不同測試點的要求。8、歷史數據查閱界面在此屏用于查詢存儲的測試結果；界面如圖15所示：圖15、歷史數據查閱界面圖中顯出已經保存的測試結果。9、系統設置界面此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法1．CT校驗：測試接線如圖16所示：圖16、CT校驗接線示意圖用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標由P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。2．CT直阻測量：測試接線如圖17所示：用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。

<北海>天正華意電氣設備有限公司 北海二次壓降/負荷測試儀加工定制

北海互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

<北海>天正華意電氣設備有限公司
北海二次壓降/負荷測試儀加工定制 <北海>天正華意電氣設備有限公司

北海互感器綜合測試儀額定負荷系統內部存儲的額定負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定負荷值。13）下限負荷系統內部存儲的下限負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除下限負荷值。14）一次端是否接線可以選擇“是”或“否”，選擇“是”則測試全程一次端都接線，不需二次接線。選擇“否”時一次端先不接線，等彈出接線提示后再給一次端接線。這樣可以分布電容的影響，提高準確度。選擇不接線時，導納測試完成后會彈出下圖所示對話框提示給一次端接線，在接線前應先按下“高壓輸出開關”，切斷高壓輸出，接完線先后先接通“高壓輸出開關”再點擊“繼續”15）頻率選擇有 “工頻”和“異頻”兩種，用“工頻”測試速度較快，用“異頻”抗干擾能力較強。建議先用工頻測試，如果現場有高壓干擾，再切換到異頻。16）開始測量配置好該互感器的各項內容，將要測試誤差的二次繞組序號選中，點擊此處，開始誤差測試。測試完成后，整個測試數據將顯示在界面上:測試結束以后，務必關機后再拆除高壓線！2、數據交互界面 點擊該菜單處：“確認”后，可以將保存的數據導入優盤中，也可將優盤中的數據導入到系統中查看。3、系統設置界面1）測量參數點擊選擇下拉菜單，可以對系統里的準確度等級，型號，一次電壓，二次電壓，功率因數，頻率，負荷這7個單項進行增加，修改，刪除操作。

北海互感器綜合測試儀儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。圖6，CT電流法變比極性測試界面 2：電壓法變比極性測試。1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖7，設置 二次側額定電流： 1A或5A。2）試驗： CT一次側接L1、L2，CT二次側接K1、K2，不檢測的二次繞組不用短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。圖7，CT電壓法變比極性測試界面8.4、CT二次回路試驗 1）參數設置：在CT主界面中，選擇“二次回路”后，進入測試界面（圖8），設置好設定電流值：0～600A。2）試驗： CT一次側接P1、P2，CT二次側接二次負載。設置好通流電流后，合上功率開關，點擊“開始”選項，，試驗即開始，電流保持時間以進度條顯示(0～200A:保持5分鐘；大于200A～300A：保持1分鐘；大于300A：保持3秒鐘)。圖8、CT二次回路測試界面 8.5、CT交流耐壓試驗1）參數設置：　在CT主界面中，選擇“交流耐壓”后，進入測試界面（圖9），設置好設定電壓值：0～3000V。2）實驗：被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。圖9，CT交流耐壓測試界面 9.PT測試9.1、PT勵磁特性測試1)、參數設置在PT測試主界面中，選擇進入“伏安特性”試驗界面（如圖10），勵磁電流（0～20A）：輸出電流為儀器輸出的設置電流，如果試驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。勵磁電壓：100V、100/√3、100/3、150V、220V。2）、試驗：測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選擇“開始” 選項后，即開始測試。
