保定手持式光數字測試儀 通道映射F1，將SV報文數據集通道映射到第I組或第II組變量，自動根據通道描述自動關聯到電流或電壓或延時變量；還可以通過映射列的下拉選擇框進行調整。變比設置默認只對選中通道生效，勾選“應用到所有通道”對所有通道生效。品質因素SV一般只對有效位、檢修位進行設置。GS通道映射定義GS報文控制塊的數據集，包括通道變量映射、數據類型、品質、默認值等。通道映射F1，將GS報文數據集通道映射到開出1-8(GS訂閱映射到開入A-H)；數據類型DAType基本類型DOType結構類型數據類型：單點、雙點、整形、無符號整形、浮點、字符、BCD等Q品質T時間戳FT3通道映射保護電流01CF（463）保護電壓2D41（11585）測量電流/電壓2D41（11585）2.12.3 光口數據鏡像、轉發、回環鏡像：將某個光口發出的報文鏡像到其它空閑的發送光口，使多個光口發送同樣的報文；轉發：將某個光口接收的報文從其它空閑的光口轉發出去，用于串行偵聽報文或閉環試驗；回環：在外部不接線的情況下，將光口發送的報文通過底層處理使其回環到該光模塊的接收口，用于自檢等。2.13 系統設置2.13.1 同步與時間IEEE-1588對時開啟IEEE-1588對時設置對時端口，選擇ETH1或ETH2；自動同步時間勾選后，一旦鎖定IRIG-B或IEEE1588信號，自動將本機時間與GPS時間同步。消抖時間設定測試儀硬開入接口的抖動時間。2.13.2 顯示設置屏幕亮度20％～待機時間30s～從不待機，用戶在待機時間內無操作，屏幕自動關閉。按任何鍵或點觸屏幕退出待機狀態。智能省電默認開啟。智能省電模式開啟時，當系統進入待機后，如果在待機時間設定值內仍無任何操作（即兩倍待機時長設定值內用戶無操作），系統將自動關閉光纖模塊的通訊，以達到更優的節電效果。一旦退出待機狀態，光纖模塊自動開啟。注：當使用測試儀對報文進行長時間監控時，應關閉智能省電模式。2.13.3 默認參數高中低三側PT、CT變比2.13.4 軟件版本信息提供出廠編號、日期查詢及軟件版本查詢。軟件版本升級操作：1、將軟件升級包復制到U盤根目錄；2、將U盤插入USB接口；3、選中“升級”行，按OK鍵（或雙擊“升級”行），自動升級。

<保定>天正華意電氣設備有限公司

保定手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點(0~250V)開關量輸出數量6對，其中2對為快速開出遮斷容量DC250V /0.5A反應時間≤0.1ms同步接口類型GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對無線連接接口類型WIFI4G(選配)有線連接接口類型百兆Lan口，RJ45數量2個模擬量小信號輸入接口類型航空插頭，交流電壓數量12路模擬量小信號輸出接口類型航空插頭，交流電壓數量12路供電電源供電電壓AC 220V，允許偏差：-20％~15％供電頻率47~65 HzUSB 口數量2個工作環境條件工作溫度-10℃~50℃濕度≤95％無凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(長x寬x高)聯機接口RJ45顯示屏10.4寸真彩液晶顯示單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號

保定微機保護裝置測試儀行情走勢
<保定>天正華意電氣設備有限公司

保定手持式光數字測試儀4英寸大屏幕800×600高亮真彩LED工業用液晶屏；筆記本電腦專用觸控板；精心設計的專有設計觸摸鍵盤；USB接口2個，可外接鍵盤、鼠標、U盤等USB設備。3.12 輸入電源輸入電壓范圍：165VAC~265VAC 200VDC~360VDC；標準輸入電壓：220VAC 50HZ電流：0.5A（Max）。3.13 箱體尺寸與重量全鋁合金擠壓型材標準機箱280×363.5×175mm（W×H×D）；重量：約9kg 。4、測試軟件功能 光數字繼電保護測試儀和傳統模擬輸出繼保儀測試方法相同，主要的區別是和保護裝置的信息交互接口發生了變化。配套測試軟件仍是我公司模擬輸出繼保儀的測試軟件HD_DPTS，功能強大、成熟可靠、使用方便。軟件界面及其操作方法不變，測試時需先對SMV及GOOSE 接口進行數字保護試驗配置，便能方便地完成所有測試項目。提供了針對數字保護測試特殊需要而精心設計的特色功能：1、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收相關IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。2、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；3、SMV報文均勻性偏差模擬測試功能；4、測試中斷期間的SMV及GOOSE報文鏈路保持功能；5、PCAP網絡報文文件SMV采樣數據故障回放功能

保定微機保護裝置測試儀行情走勢 <保定>天正華意電氣設備有限公司

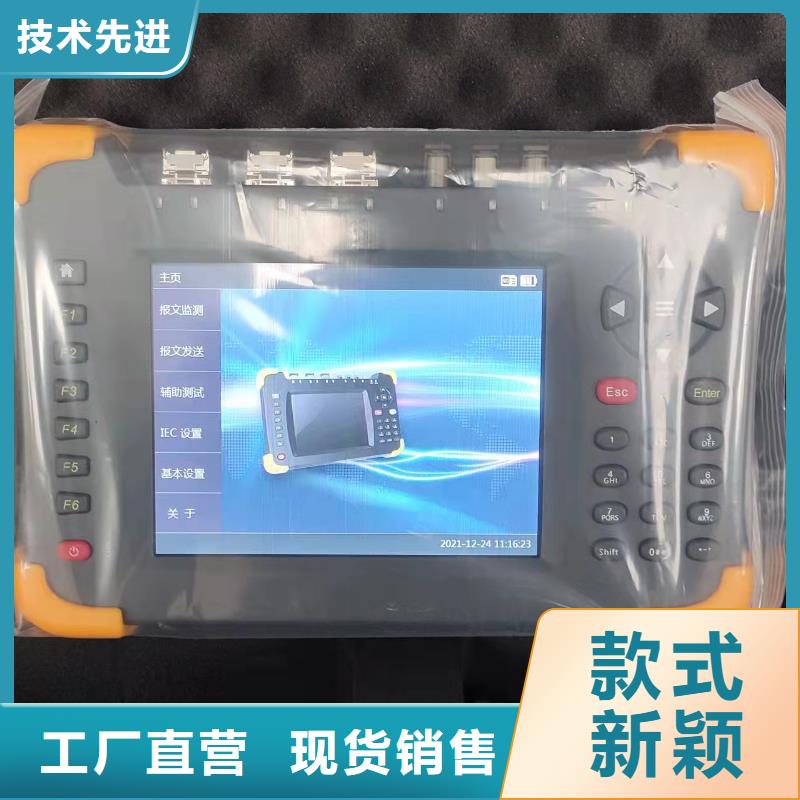

保定手持式光數字測試儀支持時間同步檢測功能，可對接入的對時信號進行解析并計算其時間偏差；支持SCD文件比對功能，直觀的顯示兩個SCD文件內的不同之處；提供USB口，可通過USB口進行圖片及報文的拷貝支持報文異常測試，可在功能測試過程中進行報文異常測試；支持單纖發送及單纖接收；內置大容量鋰電池，續航時間不少于6小時主要技術參數IEC 61850接口功 能：任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型： LC數 量： 3對，其中1對為100/1000M自適應，2對為100M波 長： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型： ST數 量: 1個發送口，1個接收口相位范 圍:0~360°準 確 度:±0.1°分 辨 率:0.1°頻率范 圍:0~1000Hz準 確 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 時間范 圍： 10ms~9999.999s分 辨 率： 1ms開關量輸入數 量： 1對 可接空節點及帶電位節點(0~250V)開關量輸出數 量： 1對遮斷容量： DC250V /0.5A反應時間： ＜100us同步接口類型：IRIG-B/PPS光信號數 量：2個:1個對時，1個授時有線連接接口類型： 百兆Lan口，RJ45數 量： 1個供電電源供電電壓： AC 220V，允許偏差：-20％~15％供電頻率： 47~65 Hz充電電壓： 5V4AUSB 口數 量： 1個工作環境條件工作溫度： -10℃~50℃濕 度： ≤95％無凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(長x寬x高)顯 示 屏：7寸真彩液晶觸摸屏顯示單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<保定>天正華意電氣設備有限公司 保定微機保護裝置測試儀行情走勢

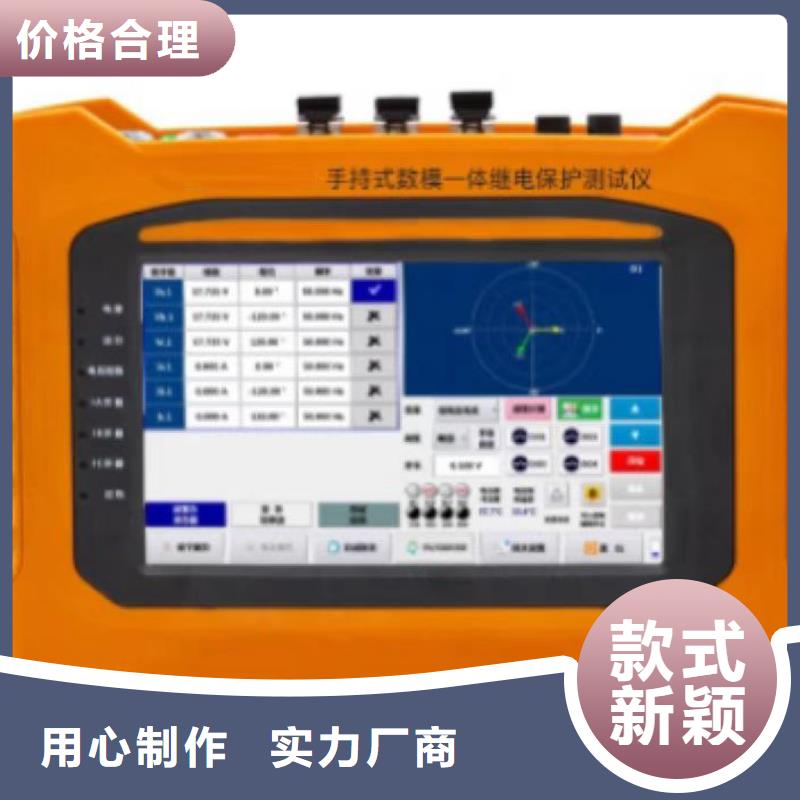

保定手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

保定手持式光數字測試儀導入SCL配置文件、PCAP網絡報文導入配置和采樣數據故障回放、報文自動偵測等SMV及GOOSE 接口自動配置功能，SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能，SMV報文均勻性偏差模擬測試功能和測試中斷期間的SMV及GOOSE報文鏈路保持功能。e. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。既有IEC 61850-9-1/2和 IEC60044-7/8（FT3）采樣值收發，又有模擬小信號輸出，也可外接功放輸出二次模擬量；既有GOOSE報文收發，又兼容傳統模擬開關量I/O，具有8對獨立無極性輸入端可適應空接點或0-250V電位信號及4組可編程輔助空接點輸出；所有SMV發送或GOOSE報文收發均可指定任意光口通訊。f．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能，保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。g.極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作。還可通過網口外接筆記本電腦工作。

<保定>天正華意電氣設備有限公司 保定微機保護裝置測試儀行情走勢

保定手持式光數字測試儀數字化的保護和智能設備的測試儀器相應的也必須滿足一系列應因而生的新需求，內置GPS同步時鐘和嵌入式工控機且可外接功放的光數字繼電保護測試儀就是為了滿足這些新需求而精心研制的第三代全新系統， 業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。2、用途及其適用范圍傳統繼電保護、儀器儀表等二次設備的模擬量輸入信號是經電纜傳輸的二次電壓、電流的模擬量，開入、開出采用硬接點連接。數字繼電保護、儀器儀表等二次設備的模擬量輸入信號是經光纜傳輸的基于IEC 61850通訊協議的電壓、電流的數字量，開入、開出采用經光纜傳輸的基于IEC 61850通訊協議的數字信號。IEC61850標準定義了采樣值傳輸（Sampling Measured Value，簡稱SMV）和通用面向對象的變電站事件（Generic Object Oriented Substation Events，簡稱GOOSE）兩種抽象模型：1、SMV模型應用于采樣值傳輸及相關服務，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三種格式。2、GOOSE模型提供了變電站事件（如命令、告警等）快速傳輸機制，用于跳閘和故障錄波啟動等報文的傳輸。GOOSE 采用組播方式傳送數據以太網傳輸方式有點對點、廣播和組播，GOOSE 采用連續多次傳送的方式實現可靠傳輸。

<保定>天正華意電氣設備有限公司

保定手持式光數字測試儀 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。

<保定>天正華意電氣設備有限公司 保定微機保護裝置測試儀行情走勢

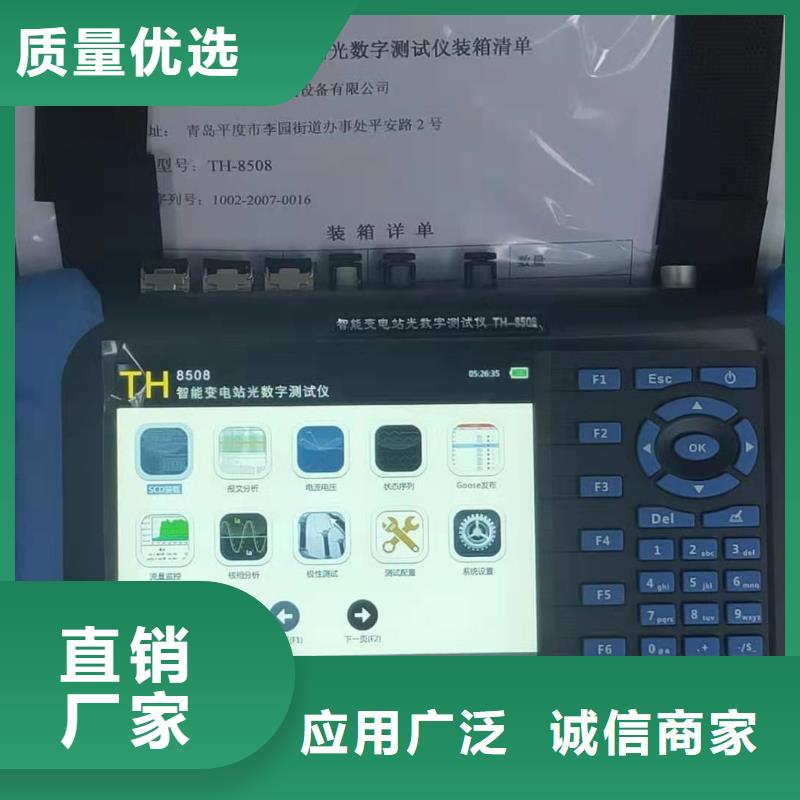

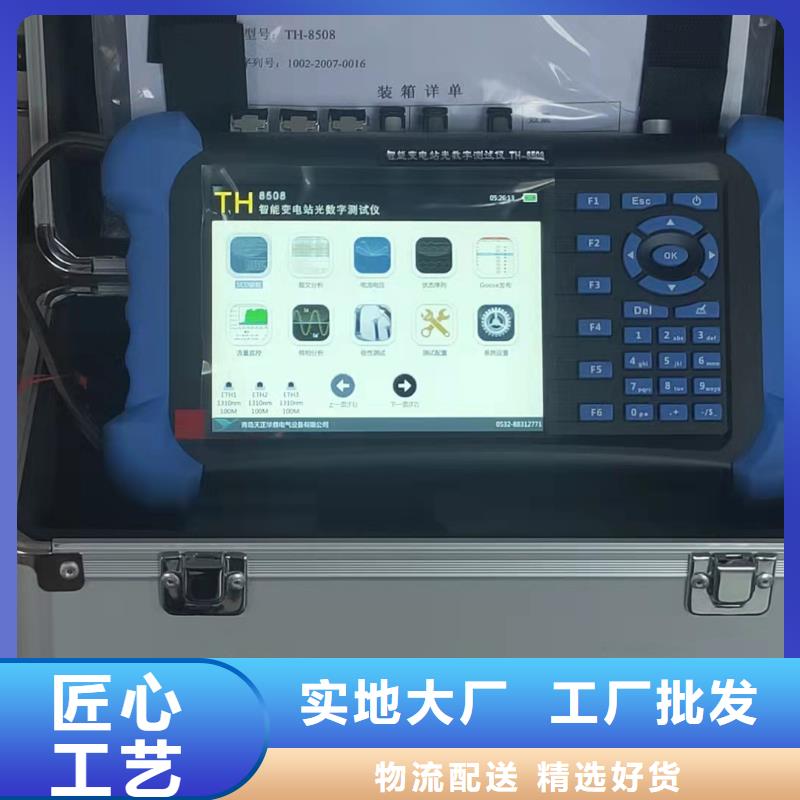

保定手持式光數字測試儀定制服務：為了滿足客戶（特別是保護廠家）對不用應用的需求，我們還為客戶提供貼心的軟件定制服務！1.4 產品面板圖1 TH-8508智能變電站光數字測試儀面板圖示 1.5 外圍接口圖2 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，10M/100M自適應USBUSB接口USB2.0USB存儲設備接入SYN同步接口SCIRIG-B或PPS接入S1/2光纖串口SC，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2光以太網口SC，1310nm，100MIEC618650 SV/GS 報文收發指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖3 TH-8508智能變電站光數字測試儀頂部圖示接口標簽類型接口方式功能描述NET電以太網口RJ-45，100/1000M根據插入的光纖模塊類型自動識別USBUSB接口USB2.0USB存儲設備接入SYN同步接口STIRIG-B或PPS接入S1光纖串口ST，850nm，2M～10MIEC60044-7/8 FT3幀報文收發ETH1/2/3光以太網口LC，1310nm/850，100/1000MIEC618650 SV/GS 報文收發開關量9針插頭開入：空接點或帶電位檢測；開出：高速開出。開入開出硬接點指示燈電源/充電LED紅-充電；綠-電量滿通訊狀態LED綠-閃爍，有數據；黑-無數據圖4 TH-8508智能變電站光數字測試儀底部圖示電源適配器參數型號：XC-04230輸入：100V～240VAC50/60Hz2.0A Max輸出：4.2V，3.0A指示燈：紅燈——正在充電綠燈——未工作或充滿不亮——無外部供電或損壞充電結束后請把及時將電源適配器拔出電源插座，以節省能源。1、如果電源適配器損壞，請嚴格遵循萬用表充電設備要求參數采購新的電源適配器，不能隨意混用，以防損壞萬用表。

<保定>天正華意電氣設備有限公司 保定微機保護裝置測試儀行情走勢

保定手持式光數字測試儀GOOSE 網絡可交換以下實時數據：a. 保護裝置的跳、合閘命令b. 測控裝置的遙控命令c. 保護裝置間信息（啟動失靈、閉鎖重合閘、遠跳等）d. 一次設備的遙信信號（開關刀閘位置、壓力等）e. 間隔層的聯鎖信息光數字繼電保護測試儀可對基于IEC61850標準的數字化裝置和儀表進行測試和試驗。系統內置嵌入式工控機，不用外接電腦即可獨立操作以模擬合并單元，將電壓、電流量按照IEC61850-9-1、IEC61850-9-2及FT3幀格式打包實時發送采樣值給被測設備，輔以發送必要的GOOSE報文或輸出必要的開關量硬接點信號，而被測設備的動作信號則通過測試儀的硬開關量輸入接點或者以GOOSE報文發回給測試儀，測試儀根據試驗邏輯過程實時對輸出量進行調整，完成數字化裝置和儀表的閉環測試。為滿足保護“直采直跳”、“保護就地化”、“雙采樣”” 、“不依賴外部時鐘同步采樣”等新的標準要求，光數字繼電保護測試儀提供了多達6對光纖網絡接口和6個光纖串行接口，每對光網口可配置多達10組IEC61850-9-1/2 SMV、GOOSE混合收發，每個光串口可配置1組FT3 SMV收發，每組IEC61850-9-1 SMV可配置多達32個SMV數據通道，每組IEC61850-9-2 SMV可配置多達64個SMV數據通道，每組GOOSE可配置多達256個數據通道，每組FT3可支持國網的擴展幀即22個SMV數據通道。另外還具有2組共12路模擬小信號輸出、8通道開入量、4通道開出量，內置GPS同步時鐘以及IRIG-B或IEEE1588時間同步接口。主要適用于數字化變電站各種數字化保護、自動裝置和儀器儀表的參數整定和測試，智能化程度高，測試準確。能模擬2組共12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保數字化變電站及線路運行的重要測試儀器。

<保定>天正華意電氣設備有限公司 保定微機保護裝置測試儀行情走勢 <保定>天正華意電氣設備有限公司

保定手持式光數字測試儀為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?
