保定振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

保定振蕩波局放耐壓試驗系統標準配置青島天正華意電氣OWTS主機一臺；筆記本電腦1臺；5.0m長高壓連接電纜1條；保護接地線1條；電源線1條；網線1根；急停控制盒1套；校準源1臺。選配：補償電容1套（含電容1臺；連接電纜1根；接地線1條）。產地：中國青島五、技術服務與維修■凡購買瑞士青島THSEIZE產品，產品保修期為一年（12個月），自交貨之日起計算。人為原因造成儀器損壞除外。■為每個客戶提供1次免費技術培訓，含現場技術指導、理論技術培訓。■對用戶進行產品質量進行跟蹤服務，發現技術和產品質量問題會及時給予解決。■業務人員將定期到用戶單位進行回訪，了解設備使用情況及幫助解決相關問題。■在保修期內，凡產品出現質量問題，在接到電話后24小時內幫助解決或到現場指導。■對于保修期外的維修，只收取零配件費，免收維修費。■對于合同產品，公司提供終身維修。

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司

保定振蕩波局放耐壓試驗系統 測試回路包括:1.1.1 硬件 TH 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。 1.2 軟件 TH 軟件主要構成如下： TH 測試分析軟件，是用戶操作的主界面；該軟件是由筆記本電腦控制的。 該軟件可以進行下述操作： - 定義測試對象； - 校準測試電路； - 加壓測試； - 測試并保存測試數據； TH 瀏覽軟件內置于系統中，但也可以根據客戶要求將該軟件單機獨立安裝。該軟件的主要用途如下： - 顯示并管理測試數據，生成測試報告； - 利用脈沖反射儀分析測試數據； - 生成測試報告； - 生成數據庫特征。 TH 用戶界面是由鼠標和鍵盤控制。屏幕上每個鍵都標注了相應功能。每個處于活動狀態的功能鍵都是能進行相應的功能操作或直接進入下一個操作界面。點擊“Esc”鍵就會返回到 TH 系統起始界面。 TH 軟件的界面顯示以及功能可以歸納如下： 被測電纜：定義被測電纜系統參數； 測試校準：啟動并執行測試電路的校準； 測試操作：通過測試以及數據的保存來對電力電纜進行現場診斷； 瀏覽報告：分析數據并生成測試報告。

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司
保定電纜振蕩波局放測試系統價格合理的公司 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統一、系統簡介1、概述目前對電力電纜檢修的管理，主要是依據《電力設備交接和性試驗規程》所規定的項目和試驗周期，定期在停電狀態下進行絕緣性能試驗。其中變頻串聯諧振試驗由于試驗狀況接近電纜的運行工況，因此成為國內目前應用廣泛的試驗方法。但大量試驗及經驗表明，串聯諧振耐壓試驗無法對電纜整體絕緣的狀態進行定量評估，一些通過串聯諧振耐壓試驗的高壓電纜在短期內仍有放電擊穿的現象。經過長期對高壓電纜的研究試驗和實踐，認為局部放電是電纜絕緣故障的先兆，有效檢測局部放電是提高電纜狀態檢修水平的一種重要途徑。電纜振蕩波局放診斷與定位系統（簡稱WTS系統）是電力電纜“狀態檢修”的一種新方法。但此方法是先對XLPE電纜施加直流電壓，利用形成的阻尼振蕩波條件下的局放進行診斷與定位；而XLPE 電纜的直流耐壓試驗容易引起電荷積聚，電荷積聚對電纜是有隱性傷害并且也易于產生假局放信號，此方法的使用是值得進一步探討的。為此，我們開發出交流衰減阻尼振蕩波局放測試裝置 本裝置采用交流高壓源，在交流變頻串聯諧振耐壓裝置上，附加峰值同步信號使串聯諧振回路在峰值時停止功率輸出，并同時閉合高壓電子開關，形成振蕩波阻尼振蕩，進行電纜局部放電測試。可以可靠地發現電纜及電纜接頭的微弱絕緣缺陷，并且可以準確定位。此裝置既可以在現場進行阻尼振蕩波條件下的電纜局放測量及定位，亦可以按現行標準（規程）進行電纜的現場交接及性串聯變頻諧振交流耐壓試驗，一機兩用，大大提高了設備使用效率。

保定振蕩波局放耐壓試驗系統電纜振蕩波局部放電測試系統電纜震蕩波測試系統的功能和用途振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。● 用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的可靠性。● 用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。● 運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

<保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司
保定電纜振蕩波局放測試系統價格合理的公司 <保定>天正華意電氣設備有限公司

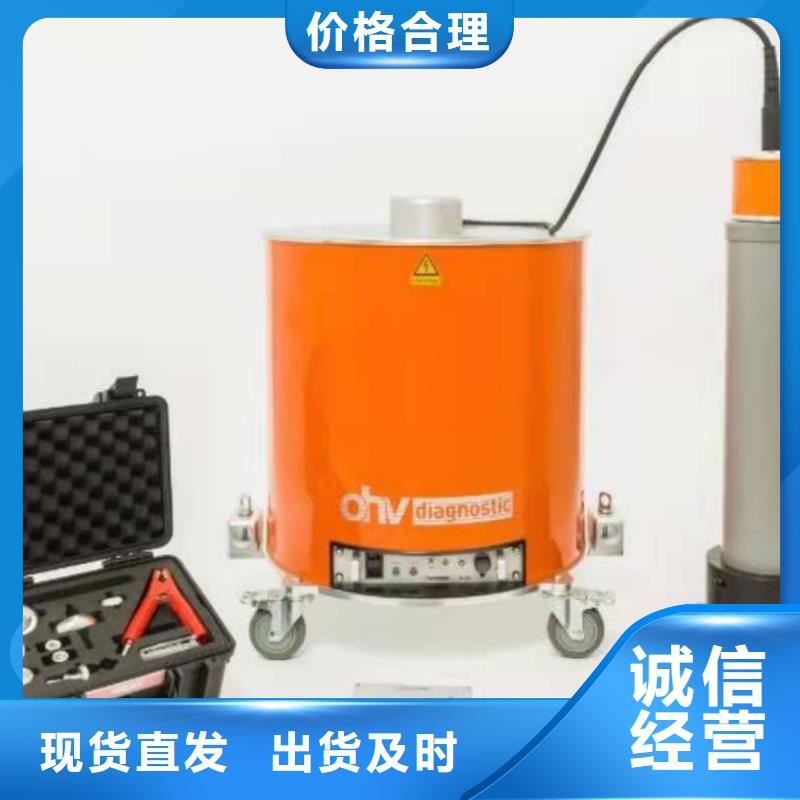

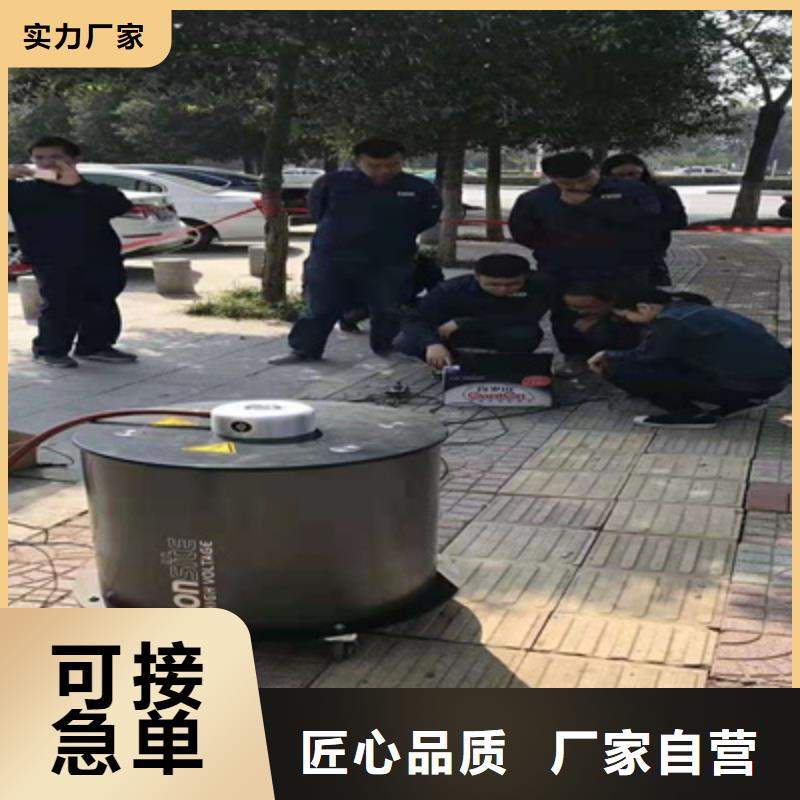

保定振蕩波局放耐壓試驗系統電纜振蕩波局放測試系統 系統簡介：TH系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。主要包括： 的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit- 一體化軟件，可兼容其它同類廠家數據，自動導出報告 高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落設計；電源線、接地線、校驗線、急停線；系統電壓下局放量小于1pC 。局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

保定振蕩波局放耐壓試驗系統具有完整數據管理、數據儲存、數據診斷分析，歷史數據對比、試驗管理功能軟件功能帶操作平臺的電纜振蕩波數據分析系統軟件應具備對測試數據的瀏覽、統計分析等基本功能實時局放水平、位置顯示功能，局放水平、局放次數切換顯示具備測試數據管理、電纜資料數據庫6電源電源單相，輸入電壓范圍包含185-240V的電壓值，電源設計包含防止沖擊電壓或電壓閃變對儀器的影響的保護電路7使用條件環境溫度-15℃~40℃相對濕度≦95％，月平均≦90％海拔高度＜1000 m?35kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值135kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置

保定振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司

保定振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸等提出了具體的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注：新投運電纜為敷設時間小于1年且未經過大修的電纜；其他情形按已投運電纜考慮臨界局部放電量參考值：典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司
<保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓單元電池電量；③測試主機低壓單元電池電量；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區，可自行選擇需要的功能點擊進入。

保定電纜振蕩波局放測試系統價格合理的公司

保定振蕩波局放耐壓試驗系統系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，系統集VLF與DAC一體，即可測量電纜的振蕩波局放又可做電纜的超低頻耐壓試驗，現場電壓測試結合了非破壞性局放測試以及介質損耗測量，是對電纜的投運，維修以及維護來講一種基礎并有效的測試手段。結合了幾乎針對所有中壓電纜類型，如XPLE以及紙質絕緣的電纜的必要測試電壓以及診斷工具。系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括： - 的電晶體技術和激光控制技術，如高壓電晶體開關； - 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器； - 無線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。 測試回路包括:1.1.1 硬件 OHV 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。

<保定>天正華意電氣設備有限公司 保定電纜振蕩波局放測試系統價格合理的公司

保定振蕩波局放耐壓試驗系統 測試回路包括:1.1.1 硬件 TH 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。 1.2 軟件 TH 軟件主要構成如下： TH 測試分析軟件，是用戶操作的主界面；該軟件是由筆記本電腦控制的。 該軟件可以進行下述操作： - 定義測試對象； - 校準測試電路； - 加壓測試； - 測試并保存測試數據； TH 瀏覽軟件內置于系統中，但也可以根據客戶要求將該軟件單機獨立安裝。該軟件的主要用途如下： - 顯示并管理測試數據，生成測試報告； - 利用脈沖反射儀分析測試數據； - 生成測試報告； - 生成數據庫特征。 TH 用戶界面是由鼠標和鍵盤控制。屏幕上每個鍵都標注了相應功能。每個處于活動狀態的功能鍵都是能進行相應的功能操作或直接進入下一個操作界面。點擊“Esc”鍵就會返回到 TH 系統起始界面。 TH 軟件的界面顯示以及功能可以歸納如下： 被測電纜：定義被測電纜系統參數； 測試校準：啟動并執行測試電路的校準； 測試操作：通過測試以及數據的保存來對電力電纜進行現場診斷； 瀏覽報告：分析數據并生成測試報告。
