保定雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

保定雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。 接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離?！緺顟B信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態：當異常指示燈閃爍時說明有故障發生。設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

保定雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

保定雷電沖擊發生器沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。4.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 4.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。4.7 沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。

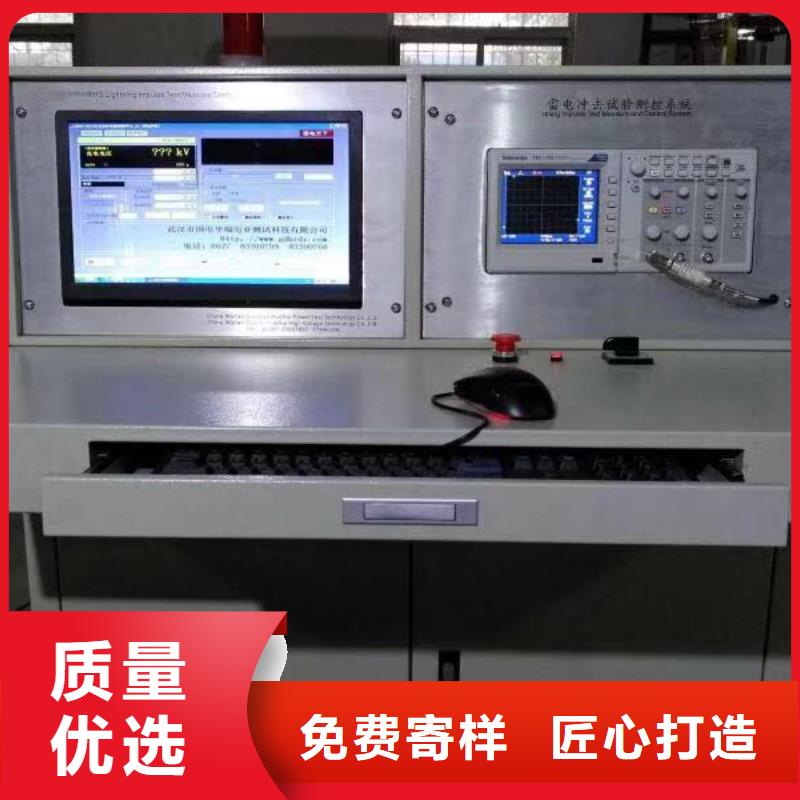

保定雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測?？墒褂?002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。

保定雷電沖擊發生器 ★升壓器號設定：如果使用I號升壓器單獨升壓，升壓器號設定為I號（此時試驗電壓設定≤30KV），如果使用I號升壓器和II號升壓器串聯升壓，升壓器號設定為I＋II號。★頻率有四種選擇：0.1、0.05、0.02、0.01。它規定了儀器的輸出頻率。單位為Hz。★試驗電壓范圍為10KV至額定值。(請不要設小于10KV的試驗電壓)它規定了我們所要升至的試驗電壓。儀器升至接近這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出?！镫妷罕Ｗo值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出，進行停機操作。一般情況下電壓保護值由系統自動設定比試驗電壓高2-4KV。★電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出，進行停機操作 一般情況下電流保護值由系統自動設定?！锒〞r修改范圍：0-60分。它規定了試驗時間的長短。單位為分鐘?！颋表示輸入電壓頻率。 ★可以存儲打印20組歷史數據。以上電壓，電流均為峰值，儀器顯示的測量數據，以及打印報告上的電壓電流值均為峰值。按退出鍵顯示20組歷史數據，將光標移到“啟動試驗電壓”按確定鍵，儀器進入圖6所示的升壓界面。圖6（升壓畫面）自動升壓自檢成功后，儀器自動進入升壓狀態。儀器將用若干個周期的時間（幾分鐘）將電壓升至設定值。在升壓過程中，按停機鍵，儀器將切斷電壓輸出，回到開始畫面。當升壓值接近設定值時出現圖7圖7此時按“上下”鍵1秒鐘，微調電壓，可多次調整，調整到設定值時按“確定”鍵1秒鐘，出現圖8，儀器開始計時，計時結束后自動打印試驗報告。回到開始畫面，放電結束后關機再開始下一次測量。

保定雷電沖擊發生器控制系統技術參數 充電電壓整定范圍 15～150.0kV 充電電壓15～150.0kV充電電壓調節精度 1 ％充電電壓不穩定度 ＜ 1 ％充電時間設定范圍 30～900 S充電時間調節精度1 S報警延時2 S沖擊試驗次數設定范圍 0～99 次沖擊試驗次數調節精度 1次輸入電源電壓 220 VAC±10％輸出交流電壓 0～220 VAC(連續)輸出交流電流 0～30 A雙屏蔽測量電纜九、技術培訓及技術資料1．安排2～3人進行操作和設備維護培訓2．設備操作說明書，平面布置圖，電氣控制圖，電器原理圖，控制系統編程方法，維修保養手冊，裝箱單、產品質量保，產品、合格證明，外購件的合格證等有關資料。十、驗收培訓與售后服務1、驗收供方應派代表與需方共同在現場對設備進行開箱驗收；驗收項目和標準參照相關條款，如果需方和供方對驗收結果存在分歧，應本著友好協商的原則解決。2、培訓供方提供一次的免費現場試驗及培訓。3、售后服務該套設備在出廠時，由供需雙方在供方單位完成出廠驗收試驗，經驗收合格后，才允許發貨。供方負責對該試驗裝置免費全保修一年(從驗收合格之日算起)，并進行終身維修服務。保修期內負責免費檢查、更換損壞的零部件，保修期外維修服務只收取維修成本費用。在接到需方需要售后服務的電話或傳真后，供方應實行快速技術響應服務；如果必須到現場才能解決的問題，供方應保證在24小時內抵達。特殊情況下供方無償提供自用設備為用戶服務。根據需方需要，將長期免費提供版本的測量分析軟件；終身技術支持。

保定雷電沖擊發生器沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由一節組成，每節額定參數400kV/400 Pf額定電壓標準雷電波00kV高壓臂標稱電容量： 400pF部分響應時間　Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為、1000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。

保定雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：

保定雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數400kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為2000，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為：2000:1 刻度因數不確定度　Kε≤1％過沖：β≤20％部分響應時間：≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；調波電感一套；調波電阻一套。1、配置調波是本體串聯并所需的連接件；2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；

保定雷電沖擊發生器沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由一節組成，每節額定參數400kV/400 Pf額定電壓標準雷電波00kV高壓臂標稱電容量： 400pF部分響應時間　Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為、1000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。

保定雷電沖擊發生器 七、3600kV弱阻尼電容分壓器弱阻尼電容分壓器由二節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。高壓臂電容器由2節組成，每節額定參數900kV/1600 P額定電壓標準雷電波3600kV高壓臂標稱電容量：800pF部分響應時間Tα≤100nS過沖β≤20％刻度因數不確定度 Kε≤1％弱阻尼電容分壓器的方波響應特性滿足GB311標準要求分壓器配備一只低壓臂電容器，分壓比為4000:1，分壓比精度小于±1％；分壓器為可移動式，頂部裝有均壓裝置，高壓臂電容器采用無感電容器制作。分壓器裝有移動橡膠輪，方便分壓器整體移動。

保定雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數200kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1．概述3．控制系統的主要功能：手動控制及自算機控制。手動充電方式：手動調節電 ?同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。?標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；?過壓、過流保護，自動接地；?自動點火： 手動控制?緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。?4．系統結構系統結構示意圖如圖2：圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，所有底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。
