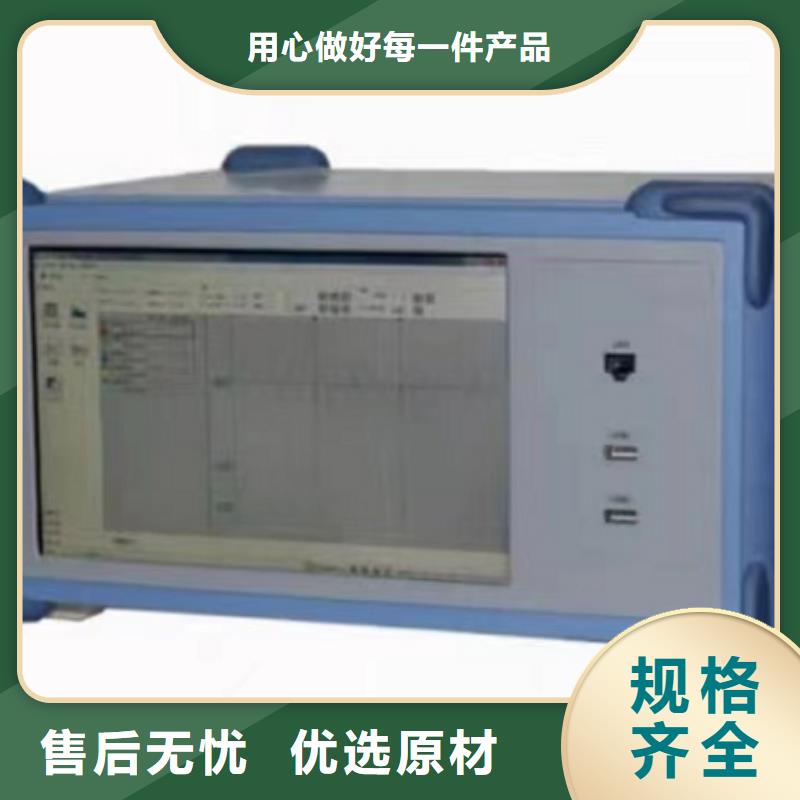

保定靠譜的發電機綜合特性測試儀經銷商

保定發電機特性綜合測試儀儀器系統參數設置儀器系統參數設置功能用于設置試驗單位，試驗人員，試驗地點，自動生成試驗報告的頁腳，頁眉信息，試驗編號等。儀器參數設置內容主要在試驗報告中展現，在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存，下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能，即使儀器C盤下的文件系統被改變，下次啟動計算機時所有的改變將會被自動恢復，所以當需要升級軟件時，用戶必須從廠家獲得升級包，并將升級包置于U盤的根目錄下，點擊軟件主界面的升級按鈕，升級完成后，通過軟件主界面的“關閉系統”按鈕關閉儀器，此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤，通過虛擬鍵盤用戶可以實現文字和數據輸入等功能，虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致，當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開，點擊虛擬鍵盤的”HIDE”鍵時，虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示，可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下：1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”＋“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“＞”左移和右移光標6 “UP”和“DN”上移，下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法，在儀器試驗選擇主菜單打開手寫輸入快捷菜單，在一起左上角會顯示“手寫”的橙色小塊，按住橙色小塊拖動可以改變其位置，單擊橙色小塊時可以開啟和關閉手寫鍵盤。

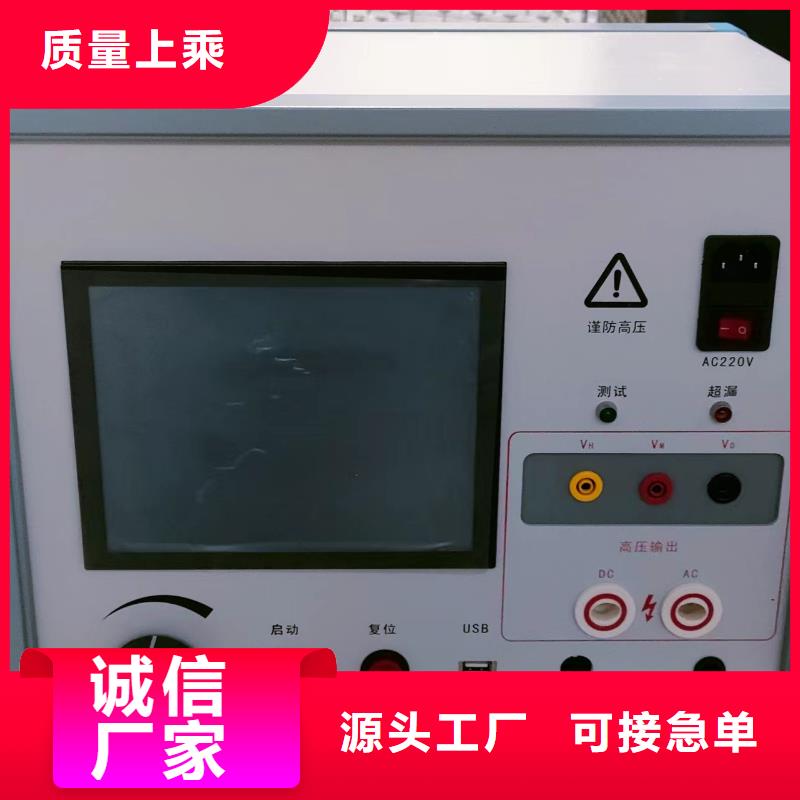

保定發電機特性綜合測試儀 以下為三相電機三個繞組自比被測試定子三相繞組波形黃色（A-B相）、綠色（B-C相）及粉色（C-A相）重疊顯示在一起，計算機自動比較其差值及面積差值，確定線包匝間與否。4、工頻耐壓和泄漏電流測量該項目之前，同樣需要測量本底泄漏電流，再將相同的工頻高壓加到被試電機繞組與外殼之間及相與相之間、并測量產生的泄漏電流，扣除本底后作為結果顯示，并根據設定的上下限值自動判斷合格與否。按下停止按鈕結束本次測試。工頻耐壓測試：三相對地。工頻電壓及泄漏電流采用數字式儀表5、堵轉測試電機在靜止情況下，給電機接線端突加一參數設定值附近的低電壓（根據電機額定電壓不同則堵轉電壓也不同，一般為額定電壓的1/4，堵轉電壓用50-170V），電機將由靜止啟動并且加速，測試系統在電機啟動之前或在極低轉速下測量加到電機端的電壓、通過的線電流、有功功率及電源頻率，并根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動切換到空運轉狀態。6、空運轉此項目不進行數據測試及顯示，可多路同時進行通電運轉，時間到可轉入空載測試。7、空載測試被試電機在空運轉狀態下連續運轉至損耗穩定后，自動將測量回路依次切入正在做空運轉的電機線路上，測取該臺電機空載下的電壓、電流、功率、頻率，根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動斷電。堵轉及空載采用型 高精度數字測試儀外形如下：

保定發電機特性綜合測試儀諧波分析程序諧波分析程序只針對交流正弦信號有效，將待分析的曲線的一至兩個完整周期的信號置于示波器窗口（請勿選擇過多的信號周期，否則會造成分析的分辨率下降）如圖22所示。當選擇好完整的信號周期后，按照圖19所示選擇對應的數據分析通道，儀器自動計算出該信號的總諧波含量以及各次諧波含量，分析結果展示如圖23所示。生成WORD文檔按鈕能將當前展示窗口中的所有數據轉換成WORD報告。圖23諧波分析結果展示3.15 圖形編輯程序所有采集的試驗數據和信號組合運算后的數據組成的示波器圖形都可以進行圖形編輯，點擊圖形編輯后當前窗口中的示波器圖形會被導入至圖形編輯器如圖24所示。圖24 圖形編輯圖形編輯項目包括添加文字標識，修改文字標識，刪除文字標識，改變圖形背景和顏色，改變當前坐標系顯示。其中添加文字標識后，儀器提示用戶設置文字的內容和大小，標識會被自動放置在示波器中心，用戶通過鼠標拖動改變標識的位置。當用鼠標單擊某一標識后該標識被選中，用戶可以對選中的標識進行屬性修改和刪除操作，標識設置窗口如圖25所示。圖25 標識設置當某一坐標系被選中時該坐標系會被顯示，否則坐標系將不會顯示在圖形中，坐標系顯示的順序和示波器是完全一致的。選擇彩色圖形后則編輯器中當前圖形的背景色變成白色，用戶可以通過顏色選擇設置某一曲線的顏色，通過切換曲線選擇改變當前的操作曲線。選擇黑白圖形后則編輯器中顯示背景為白色，曲線為黑色

保定發電機特性綜合測試儀數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××時××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗模板程序主界面的讀取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。圖12 讀取歷史試驗3.9 制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值，值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。

保定發電機特性綜合測試儀測試參數的介紹由于在本系統中測試參數的設定在自動測試時對測量結果的判定，測量精度的準確性和測試數據報表的打印都起著重要的作用。所以在介紹測試程序的使用之前要將測試參數庫進行詳細的介紹。所謂字段就是各種要求輸入的參數值。這里逐一介紹。 1)“電機型號”:通過樹形結構，自定義類別，方便對型號進行歸類，查找。可以查找并選擇電機的各項參數。此字段的值在數據庫中是的，如果在輸入中有重復的“電機型號”出現將會出現錯誤提示。多可以輸入40個字符。2)“電機相數”:電機類型的選擇。可以在“單相”和“三相”中進行選擇(特殊型號設備可能有其它類型可選擇)。3)“電阻1上限”:三相電機三相繞組或單相電機副相繞組直流電阻在標準溫度下的上限值，單位為Ω(注:電阻的上限值決定電阻測量單元的選檔，如果選檔有誤可能引起超量程或測量數值不準確)。4)“電阻1下限”:三相電機三相繞組或單相電機副相繞組的直流電阻在標準溫度下的下限值，單位為Ω。5)“電阻2上限”:單相電機主繞組的直流電阻在標準溫度下的上限值，單位為Ω(注:電阻的上限值決定電阻測量單元的選檔，如果選檔有誤可能引起超量程或測量數值不準確)。(注:此項只在單相電機測試中用到，三相電機可以不設置)。6)“電阻2下限”:單相電機主繞組的直流電阻在標準溫度下的下限值，單位為Ω。(注:此項只在單相電機測試中用到，三相電機可以不設置)7)“電阻平衡”:三相電阻的不平衡度上限。默認值為3％。輸入范圍為0~100。(注:此項只在三相電機測試中用到，單相電機可以不設置)

保定發電機特性綜合測試儀僅單調上升過程的試驗：對于單向特性試驗，只有上升一個階段，試驗步驟與單調上升、下降類特性類試驗的試驗步驟中的A階段一樣，當曲線達到點，即可按“結束”按鈕結束試驗。對于發電機空載、短路試驗，應注意：1.建議在滅磁開關合閘后再點擊“開始”按鈕，以避開合閘沖擊。如果此前想觀察參量值，可以打開實時參量列表。2.應在試驗前規劃好要記錄的穩態點。在試驗中，程序操作者應與勵磁操作者全程配合，在穩態點做充分停頓，以記錄準確的穩態值。3.在試驗的點，程序操作者應與勵磁操作者應相互確認，以免錯過。?擬合曲線在試驗結束后，點擊擬合曲線/原始曲線按鈕，程序用記錄于穩定點表格中的穩態點數據繪制擬合曲線；一般而言，上升和下降（如果有）階段各自標定的穩態點數不應超過10個，超出10個后，對于繪制光順的擬合曲線并沒有幫助。擬合曲線 原始曲線5.5.4 頻率特性試驗由用戶選擇橫軸及縱軸參量，此試驗可繪制選定參量的信號值與頻率的關系曲線。點擊試驗“開始”，試驗開始繪制曲線，直至手動點擊“停止”，試驗則停止繪制曲線。?試驗設置由“電氣試驗/頻率特性”進入試驗，彈出“啟動頻率特性試驗”設置頁面，如圖29所示：圖29在設置對話框，用戶選擇要記錄的“幅值”參量、“頻率”參量。同時需設定橫軸的“起點”“終點”。試驗設置完成后，點擊“確定”即進入試驗畫面。注意：1.“幅值”參量選擇：縱軸多可選擇6個模擬量參量。2.設定橫軸的“起點”“終點”時，起點應小于終點。?試驗窗口頻率特性試驗頁面

保定發電機特性綜合測試儀僅單調上升過程的試驗：對于單向特性試驗，只有上升一個階段，試驗步驟與單調上升、下降類特性類試驗的試驗步驟中的A階段一樣，當曲線達到點，即可按“結束”按鈕結束試驗。對于發電機空載、短路試驗，應注意：1.建議在滅磁開關合閘后再點擊“開始”按鈕，以避開合閘沖擊。如果此前想觀察參量值，可以打開實時參量列表。2.應在試驗前規劃好要記錄的穩態點。在試驗中，程序操作者應與勵磁操作者全程配合，在穩態點做充分停頓，以記錄準確的穩態值。3.在試驗的點，程序操作者應與勵磁操作者應相互確認，以免錯過。?擬合曲線在試驗結束后，點擊擬合曲線/原始曲線按鈕，程序用記錄于穩定點表格中的穩態點數據繪制擬合曲線；一般而言，上升和下降（如果有）階段各自標定的穩態點數不應超過10個，超出10個后，對于繪制光順的擬合曲線并沒有幫助。擬合曲線 原始曲線5.5.4 頻率特性試驗由用戶選擇橫軸及縱軸參量，此試驗可繪制選定參量的信號值與頻率的關系曲線。點擊試驗“開始”，試驗開始繪制曲線，直至手動點擊“停止”，試驗則停止繪制曲線。?試驗設置由“電氣試驗/頻率特性”進入試驗，彈出“啟動頻率特性試驗”設置頁面，如圖29所示：圖29在設置對話框，用戶選擇要記錄的“幅值”參量、“頻率”參量。同時需設定橫軸的“起點”“終點”。試驗設置完成后，點擊“確定”即進入試驗畫面。注意：1.“幅值”參量選擇：縱軸多可選擇6個模擬量參量。2.設定橫軸的“起點”“終點”時，起點應小于終點。?試驗窗口頻率特性試驗頁面

保定發電機特性綜合測試儀僅單調上升過程的試驗：對于單向特性試驗，只有上升一個階段，試驗步驟與單調上升、下降類特性類試驗的試驗步驟中的A階段一樣，當曲線達到點，即可按“結束”按鈕結束試驗。對于發電機空載、短路試驗，應注意：1.建議在滅磁開關合閘后再點擊“開始”按鈕，以避開合閘沖擊。如果此前想觀察參量值，可以打開實時參量列表。2.應在試驗前規劃好要記錄的穩態點。在試驗中，程序操作者應與勵磁操作者全程配合，在穩態點做充分停頓，以記錄準確的穩態值。3.在試驗的點，程序操作者應與勵磁操作者應相互確認，以免錯過。?擬合曲線在試驗結束后，點擊擬合曲線/原始曲線按鈕，程序用記錄于穩定點表格中的穩態點數據繪制擬合曲線；一般而言，上升和下降（如果有）階段各自標定的穩態點數不應超過10個，超出10個后，對于繪制光順的擬合曲線并沒有幫助。擬合曲線 原始曲線5.5.4 頻率特性試驗由用戶選擇橫軸及縱軸參量，此試驗可繪制選定參量的信號值與頻率的關系曲線。點擊試驗“開始”，試驗開始繪制曲線，直至手動點擊“停止”，試驗則停止繪制曲線。?試驗設置由“電氣試驗/頻率特性”進入試驗，彈出“啟動頻率特性試驗”設置頁面，如圖29所示：圖29在設置對話框，用戶選擇要記錄的“幅值”參量、“頻率”參量。同時需設定橫軸的“起點”“終點”。試驗設置完成后，點擊“確定”即進入試驗畫面。注意：1.“幅值”參量選擇：縱軸多可選擇6個模擬量參量。2.設定橫軸的“起點”“終點”時，起點應小于終點。?試驗窗口頻率特性試驗頁面
