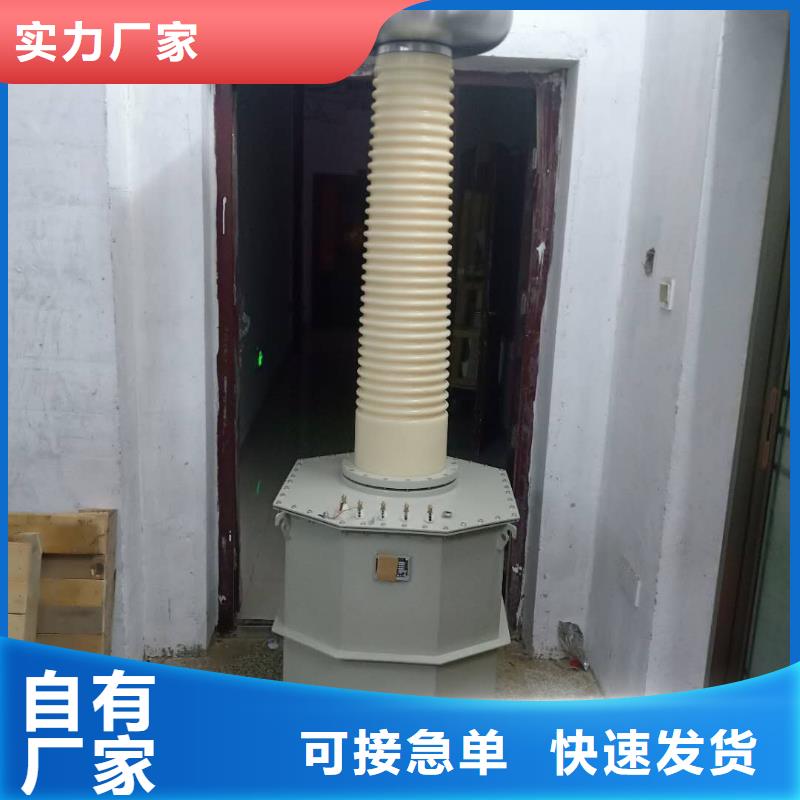

保定工頻無局放試驗變壓器 <保定>天正華意電氣設備有限公司

保定試驗變壓器備注：電壓單位為kV ，電流單位為mA ， 頻率單位為Hz，時間單位為s。2.功能按鍵：包括工作模式、測量項目、功能、參數設置四部分。2.1 “交流”、“直流”按鍵：用于轉換交直流工作模式。2.2 “電壓”按鍵：用于允許或禁止保持時間捕捉的功能，窗口3如果顯示“――”，表示禁止，此時按“電壓”按鍵，則允許捕捉保持時間，并且窗口3顯示保持時間。再次按“電壓”按鍵，則再次禁止該項功能。當電壓信號上升到設置的啟動電壓后，儀表開始計時，當電壓信號下降到設置的啟動電壓的90％后，儀表計時停止。由于要處理瞬態信號，儀表在捕捉保持時間時電壓檔位被鎖定，所以在不需要捕捉保持時間的場合，用戶應盡量禁止保持時間捕捉，以便得到的電壓精度。2.3 “電流”按鍵：用于轉換測量模式，當該指示燈點亮時，窗口2顯示電流值。2.4 “F1”按鍵：用于切換窗口2的實時測量電流或電流值的顯示，當本鍵指示燈點亮時，窗口2顯示“P XXXXX”為值，否則顯示實時測量值。2.5 “F2”按鍵：用于手動電流值。在下次電流測試開始之前，用戶應及時手動已有的電流值。另外，儀表的工作模式或測量項目被轉換時，電流值會自動清零。2.6 “失真度”按鍵：用于轉換測量模式，當該指示燈點亮時，窗口2顯示失真度值。2.7 “鎖定”按鍵：用于鎖定本次測量數據。 2.8 “設置”按鍵：進入設置狀態，或設置項換頁。2.9 “”按鍵：循環右移位，改變設置參數的當前數碼管（閃爍位）位置。2.10 “”按鍵：循環增加設置參數的當前閃爍位的值。3．特殊字符顯示含義1）r ：顯示在窗口2，提示該窗口顯示的是紋波系數；2）t ：顯示在窗口2，提示該窗口顯示的是失真度；3）F-ERR ：顯示在窗口1，提示當前輸入的電壓信號不可以進行失真度分析；4） -OL- ：提示當前輸入的信號值超過測量范圍。

保定試驗變壓器產品簡介全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。二、產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

保定試驗變壓器.結構：1、SF6系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了＞標準要求。SF6系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、SF6（Z）產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6（C）產品與ZSSB產品的不同在于套管內結三、型號含義：Z C B （Z） 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理：把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。

保定試驗變壓器工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110％~120％)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。工頻耐壓試驗操作注意事項(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場及觀察試品狀態。(2) 被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

保定試驗變壓器簡要的故障排除故障現象 原因分析排除方法備 注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器保險管未安裝好或開路重新安裝保險管或更換保險管輸出電壓達不到額定值1)輸入電壓不相符按上的電壓 2）顯示上有無電流指示是否顯示值大于整定值無電流電壓指示 1)設備內部插件松動檢查設備排除故障2)試驗回路有開路故障檢查試驗回路排除開路故障十一、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7.開機前請檢查輸出旋鈕是否在零位。十二、保養、維修1.驗證設備的可用性儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。2.設備的保養每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。3.保險管的更換方法把柜內保險座打開抽出保險絲，進行更換。十三、運輸、貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。十四、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。■ 檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十五、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

保定試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡 努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。

保定試驗變壓器泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的整流。如電壓硅堆的整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1＝60/0.1＝600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。泄露試驗的操作及注意事項(1) 試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。(2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的距離，被試品的外殼是否可靠接地，要按規程中所規定的內容進行試驗。(3) 對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。(4) 試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。(5) 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。
