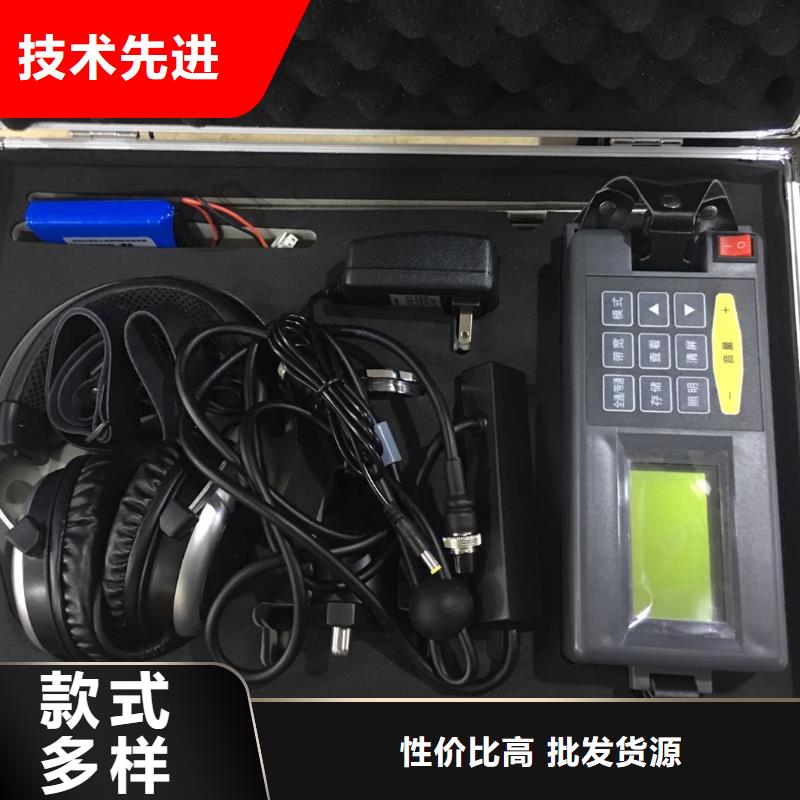

保定地下電纜管線探測儀輸出水平調節按輸出減小鍵 和輸出增大鍵 調節輸出水平（信號大?。?，共分10檔，屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平：?較大的電流有助于穩定探測及準確測深。?在較高頻率（10kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間，但不應過多考慮。二、卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）?？ㄣQ耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯航空插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。

保定 地下電纜管線探測儀架空線路小電流接地故障定位儀使用說明書青島天正華意電氣設備有限公司尊敬的用戶：感謝您選用本公司生產的架空線路接地故障定位儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 儀器在不使用的情況下，請及時關閉電源！2 充電電池屬于消耗部件，應注意維護，在使用時充電電池有效容量會隨時間逐漸降低，從而使有效使用時間縮短，為了盡量提高電池壽命，請注意以下維護措施：2.1如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次；2.2嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。2.3充電燈：充電過程中亮紅色；充電完成后亮綠色。3 接線前必須保證待測線路已經停止運行。4 在需要測試的故障線路全長范圍內，均不能掛接地線。5 使用前儀器必須可靠接地。

保定 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

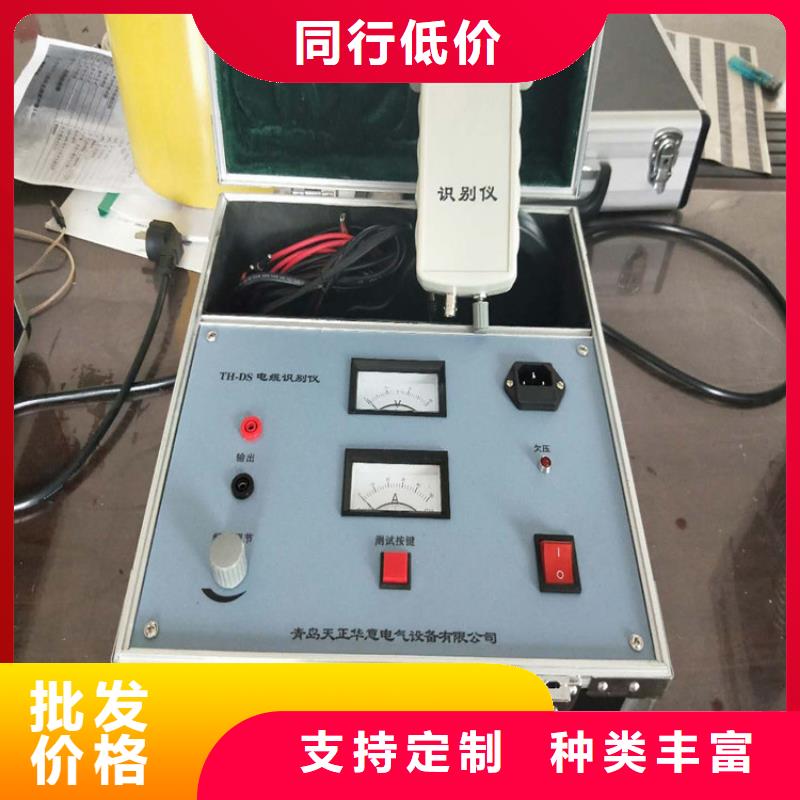

保定地下電纜管線探測儀 帶電識別時：采用脈沖電流原理，四種發射頻率625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上，給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。停電識別時：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必?cái)嚅_被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

保定地下電纜管線探測儀操作1．基本操作發射機短按POWER鍵開關機， 有電源指示燈指示。LCD顯示屏顯示當前電池電量大小和脈沖信號信息。按背光鍵開關LCD背光燈。接收機短按POWER鍵開機，LCD顯示功能菜單頁面，若開機后LCD不斷黑屏閃爍，可能電池電壓不足，請充電，按POWER鍵關機，本儀表開機15分鐘后自動進入預關機狀態，30秒后自動關機，按下任意按鍵可退出預關機狀態，儀表可繼續工作。開機后進入功能選擇界面：線纜識別、電壓測量。按上下箭頭鍵可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入線纜識別界面，顯示信號強度電子表盤、增益強度、當前識別狀態和電池電量信息；按左右箭頭鍵調節增益強度1～5級，第5級信號放大強；按上下箭頭鍵可以調節LCD背光亮度。進入電壓測量界面，顯示交流電壓大小和和電池電量信息；按上下箭頭鍵可以調節LCD背光亮度。2．發射機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。請確認目標電纜是否已經停電，兩端的導體線芯是否已經與系統分開。發射機檢查1、在把發射機接到電纜上之前請檢查發射機的狀態。2、輸出信號檢查：把紅色鱷魚夾測試線和黑色鱷魚夾測試線連接到發射機相應的插座上，把紅色鱷魚夾和黑色鱷魚夾短接，按下發射機開機鍵。3、將手持接收機的柔性線圈鉗住測試線，發射機紅色測試線信號輸入柔性線圈上，按柔性線圈上箭頭指向輸入，接收機開機，綠色光柵順時針動態指示，同時LCD下方顯示“電纜識別成功”，并伴有“嘀”提示音，表示儀器能正常工作。若柔性線圈輸入脈沖編碼電流方向鉗反，則紅橙色光柵逆時針動態指示，LCD顯示“非目標電纜”。4、發射機電池電量檢查：按下開機鍵，LCD實時顯示電池電量，當電池電壓低于約9.5V時，有低電量符號顯示時，表明電池欠壓，需要充電。

保定地下電纜管線探測儀識別步驟1、確認發射機工作正常：請嚴格按照發射機說明書中的要求進行檢查。2、近端識別確認：在發射機一端用柔性線圈卡住電纜有鎧裝或銅屏蔽的部位（如果有困難，就卡住發射機的紅色連接線）；柔性線圈接口上的箭頭指向電纜遠端；調節增益，讓彩色電子表盤指示8或9，綠色光柵順時針動態指示。屏幕下方顯示“電纜識別成功”，并伴有“嘀”提示音。注意：這一步可以確認采用多大的增益合適，發射機輸出信號強，接收機所用的增益就小。增益調節：按左右箭頭鍵分別用來減小或增大增益，1-5級，第5級強，按動左右箭頭鍵時，接收機內的信號增益會隨之改變，液晶上的光標也會移動到相應的增益大小數字上。3）目標識別：在需要識別的地方，讓柔性鉗上的箭頭指向遠端，用柔性線圈依次卡住每一根電纜，觀察液晶，等待顯示測量結果。當綠色光柵順時針動態指示，下方顯示“電纜識別成功”，并伴有“嘀”提示音時，證明這條電纜就是目標電纜；當紅橙色光柵逆時針動態指示，下方顯示“非目標電纜”，或者沒有光柵指示，下方顯示“無識別信號”，沒有“嘀”提示音，則證明是其他電纜。“嘀”提示音響起間隔為2秒和1秒。電壓測量1、將紅色鱷魚夾線接入接收機對應的紅色U端口，黑色鱷魚夾線接入對應的黑色COM端口。2、紅色線連接電纜線芯，黑色線連接系統地。如果線纜帶有電壓，則液晶顯示當前交流電壓值；如果沒有交流電壓，則顯示0V。注意：對地測試電壓，請小心觸電或引起其他設備漏電跳閘。該電壓測量可當一般的交流電壓測量使用，請確認被測電壓不超過600V。

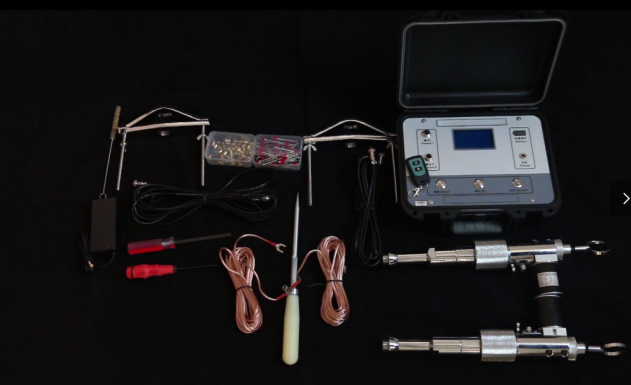

保定地下電纜管線探測儀?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?嚴禁將電纜識別儀接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。?長時間不用儀表，請定期給電池充電或取出電池。?更換電池，注意極性，若無法更換，請聯系廠家。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊上的“ ”危險標志，使用者必須依照指示進行操作。
