保定高低壓開關柜通電試驗臺漏電開關測試儀又稱為 RCD（residual urrent protective device）檢測儀，剩 余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護 器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護 器的漏電動作電流、漏電不動作電流以及漏電動作時間。國內外多年的運行經驗 表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用 戶的用電。因此對漏電開關測試儀的校準至關重要。TH-300 是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可 對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的 計量性能。TH-300 完全滿足《JJF1283-2011 剩余電流動作保護器動作特性檢測儀 校準規范》的計量要求。2 工作原理TH-300 漏電開關測試儀校準裝置，采用模擬剩余電流動作保護裝置產生預定 的動作，同時對相應的時間進行準確地測量，給出跳閘電流和跳閘時間供校準用， 其原理框圖如圖 1 所示。圖 1 校準裝置原理框圖2.1 剩余動作電流的校準原理剩余動作電流：制造廠對剩余電流動作保護裝置規定的剩余動作電流，在該 電流值時，剩余電流保護裝置應在規定的條件下動作。通過

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產

保定高低壓開關柜通電試驗臺 接入實際二次回示意圖 在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。 特別注意： 用戶在設置跳合閘時間時。按動增加和減小按鈕不允許按住按鈕不放。只能一次一次的按動。否則會出現第二路模擬斷路器跳合閘的時間不準確的情況。 保修條件 本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產

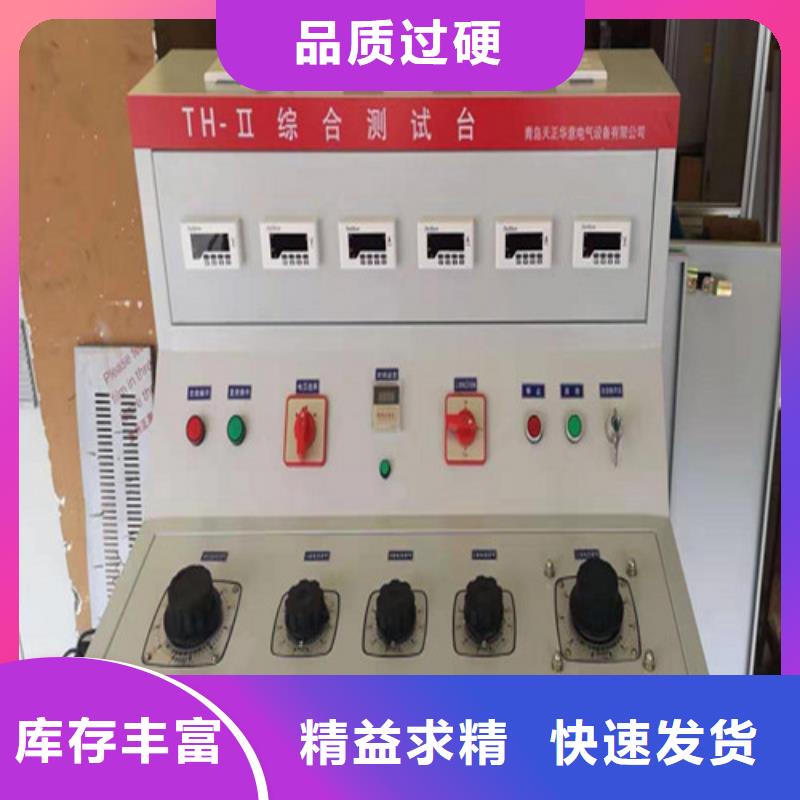

保定高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。

<保定>天正華意電氣設備有限公司
保定高壓斷路器磨合測試裝置生產 <保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺面板指示燈應該為合閘后亮紅燈指示，分閘后亮綠燈指示，合閘按鈕為綠色，分閘按鈕為紅色（指示燈與按鈕分開，標明合閘按鈕，分閘按鈕，合閘指示，分閘指示）油漆不能出現多個顏色，如有碰撞補漆需同一種顏色.面板控制臺旋轉的兩個按鈕應該標明對應的電壓或電流輸出標識，例如，（直流電源輸出旋鈕、可調電壓、電流輸出旋鈕） 8.帶萬向輪，數顯表顯示，數顯表精度為0.5級，銀灰色外殼9.工作環境： 0～40℃；環境濕度≤85％四、使用說明注意：1.每次試驗必須確定調壓器處于零位。2.電壓，電流單獨控制，可以同時輸出。五、操作說明1.接通輸入電源AC380V；2.切換“輸入電源電壓顯示”轉換開關，觀察各項電壓是否正常；3.將調壓器回零，并按“啟動”按鈕，再按面板上“AC0~20A輸出控制”合閘按鈕。緩慢調節調壓器旋扭觀察“AC0~20A電流指示”，升到要求值，在轉換三相電流看是否達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下“AC0~20A輸出控制”分閘按鈕，再按面板上的“停止”按扭，斷開總電源開關。4.三相AC100V輸出 合上總閘按鈕直接在背板接點試驗。5.三相AC0~400V輸出 合上三相AC0~400V輸出的合閘按鈕緩慢調節調壓器旋鈕，觀察三相AC0~400V電壓指示，升到要求值，在轉換三相電壓看是否大達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下AC0~400V輸出的分閘按鈕。

保定高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產
保定高壓斷路器磨合測試裝置生產 <保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺指示燈： ①電源指示燈 模擬斷路器上電后，電源指示燈亮，說明系統電源正常 ②運行指示燈 模擬斷路器上電后，運行指示燈亮。說明系統運行正常。 ③狀態指示燈 該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈 模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 ⑤合閘指示燈 模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相 2．操作方法 本裝置 和繼電保護測試裝置配合使用。 （1）具體操作方法如下： ①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。 ②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。 ③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。 ④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。 ⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。 （2）單路應用接線圖上例接線為繼電保護測儀與模擬斷路器單路配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。 雙路使用說明 Ⅰ、Ⅱ回路是兩路完全獨立的跳合閘電流回路，兩回路功能完全相同。當任意一回路有跳合電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。

保定高低壓開關柜通電試驗臺讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了TH-III型高低壓測試通電臺的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。

<保定>天正華意電氣設備有限公司
保定高壓斷路器磨合測試裝置生產 <保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產

保定高低壓開關柜通電試驗臺模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數 工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V 跳、合閘時間 跳閘時間選擇0-500ms 合閘時間選擇 0-500ms 跳、合閘電流 跳閘電流選擇： 1A、2A、3A、4A、5A合閘電流選擇： 1A、2A、3A、4A、5A 當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。 手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。 開出量接點容量：DC220V/0.5A，AC220V/3A。斷路器位置輸出接點： 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。 一．工作原理 模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。 本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產 保定高壓斷路器磨合測試裝置生產 <保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺直流操作DC0~300V可調輸出 合上直流操作DC0~300V合閘按鈕緩慢調節調壓器旋鈕，觀察直流操作DC0~300V電壓指示，升到要求值，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下直流操作DC0~300V輸出的分閘按鈕。7.直流固定電壓輸出 合上直流固定電壓合閘按鈕，直接扭動面板上的轉換開關，選取需要的電壓即可，試驗完畢后將轉換開關回歸零位，然后按下分閘按鈕。8. 交流AC220V固定輸出 合上總閘后直接在背板后對應的直接柱檢測，試驗完畢后分掉總閘。9. 三相AC380V輸出 合上總閘后直接在背板后對應的接線柱檢測，試驗完畢后分掉總閘。六、注意事項為了您和設備的，請操作人員仔細閱讀以下內容: 1．試驗時接地端必須可靠接地。 2．試驗時不允許不相干的物品堆放在設備面板上和周圍。 3．開機前請檢查電源電壓: 交流三相四線380V±10％ 50Hz。 4．本試驗設備注意防潮、防油污。 5．試驗完成后請確認被測設備已斷電，并與其它帶電設備斷開。七、保養與維修1. 驗證設備的可用性 設備在使用前首先觀察設備外觀是否有破損。通電后檢查設備表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。 2. 設備的保養 每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。 八、運輸與貯存▲ 運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

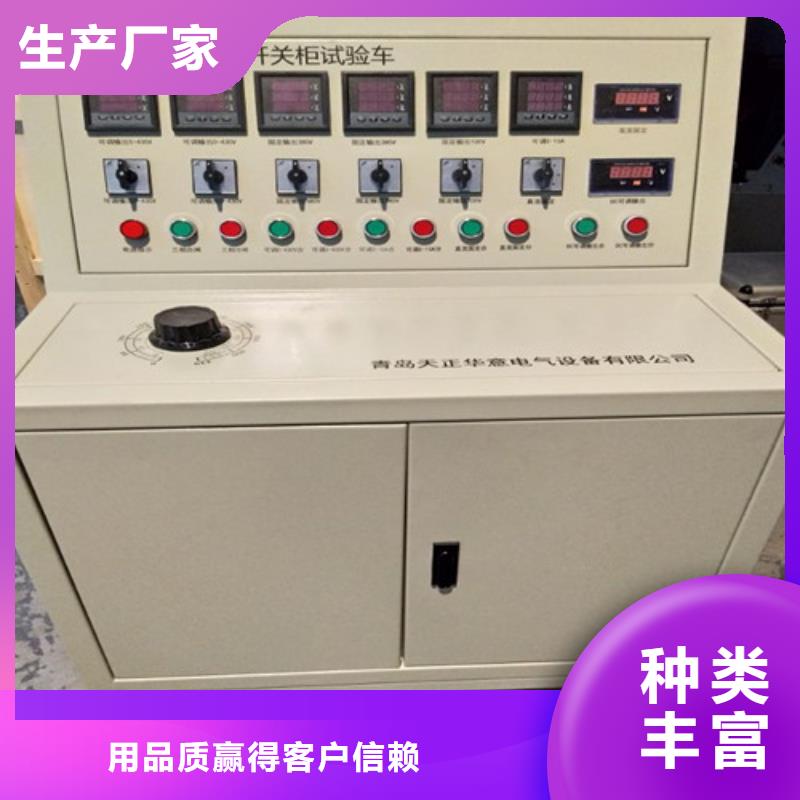

保定高低壓開關柜通電試驗臺請勿在易爆環境中操作。保持產品表面清潔和干燥。目 錄一、系統概述、技術參數4三、面板示意圖5四、使用說明5五、操作說明5六、注意事項6七、保養維修6八、運輸與貯存6九、開箱及檢查7十、其他7一、系統概述TH-III型高低壓測試通電臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數輸入電源：三相四線AC380V輸出電壓及電流：1. 單相AC 100V輸出（固定值）（控制空開改裝在面板上，文字注明） 2. 三相AC 0～30A輸出 （控制空開改裝在面板上，文字注明） 3. 單相12V、24V、48V、110V、220V、直流固定電壓輸出控制空開改裝在面板上，文字注明） 4. 交流操作電壓輸出 三相AC 0 ~ 400V，電流小于30A （控制空開改裝在面板上，文字注明） 5. 直流操作電壓輸出 DC 0 -400V （控制空開安裝在面板上，文字注明） 6. 單相AC220V輸出（固定值，插座形式）（控制空開安裝在面板上，文字注明） 7. 三相AC380V輸出，（固定值，接線柱） （控制空開安裝在面板上，文字注明）以上空開從后面移出來，可安裝在側面或頂部方便操作，但空開需標明功能，不能像此臺一樣直接用鉛筆畫上去在控制操作臺時啟動哪個回路應該只有哪個回路電壓或電流的輸出，（各個回路應獨立操作）不能出現感應輸出、不能出現合閘電流回路有電壓輸出現象，不能出現合閘固定電壓有可調交流電壓輸出現象，同理合閘交流可調電壓不能出現其他回路電壓或電流輸出，只有在控制臺同時合閘兩個或兩個以上分別對應合閘回路輸出（具備各個回路同時合閘同時輸出條件）。

<保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺微機型模擬斷路器是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：一．技術指標1．跳閘時間： 0-500ms 2．合閘時間： 0-500ms 3．跳閘電流： 1A、2A、3A、4A、5A(可根據用戶要求定制)4．合閘電流： 1A、2A、3A、4A、5A(可根據用戶要求定制)5．跳合閘電壓 DC220V、DC110V6．直流電源輸出： 30V/10A –300V/10A可調 (選配)7．輔助觸點容量A，B，C： AC220V 3A8．環境條件： 溫度 -25°---＋55°C相對濕度： ≤80％9．體積360×220×180mm310．重量4Kg二．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。

<保定>天正華意電氣設備有限公司
保定高壓斷路器磨合測試裝置生產 <保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產
<保定>天正華意電氣設備有限公司

保定高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請在同一倍數額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線。“儀器數據”、“顯示數據”、“上傳所有數據”不經常使用。“儀器數據”為儀器存儲器中的試驗數據。“顯示數據”為試驗界面中的數據。“上傳所有數據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中。“上傳所有數據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。

保定高壓斷路器磨合測試裝置生產

保定高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，

<保定>天正華意電氣設備有限公司 保定高壓斷路器磨合測試裝置生產

保定高低壓開關柜通電試驗臺如果顯示的分斷時間不是希望的時間值，則使用鍵盤，設定希 望的分斷時間。按 -“數字鍵” ，若需更改設置則按 。6.設置相位。按 鍵，相位值在 0°和 180°兩個值之間切換，使校準裝 置的相位值與被校準漏電開關測試儀的相位值相等。校準時，可只對 1×30mA檔，進行相位為 180°的分斷時間校準，其余檔可只做相位為 0°的分斷時間校 準。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8 測量完成后，被校漏電開關測試儀顯示分斷時間值，校準裝置顯示被校漏 電開關測試儀實際的剩余動作電流值和分斷時間。注意：因漏電開關測試儀的 0.5×I△n 檔為剩余不動作電流值，故 0.5×I△n 檔只用校準其動作電流值，不用校 準其分斷時間，校準裝置可任意設置分斷時間，但漏電開關測試儀將不動作，不 顯示分斷時間，校準裝置一直顯示“測試中…”，并在上部顯示測得的動作電流值，退出測量，按 鍵即可。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 LD-300 處于待機 狀態。在 RCD 跳閘電流校準過程中，L 和 N 端子上存在致命的電壓。
