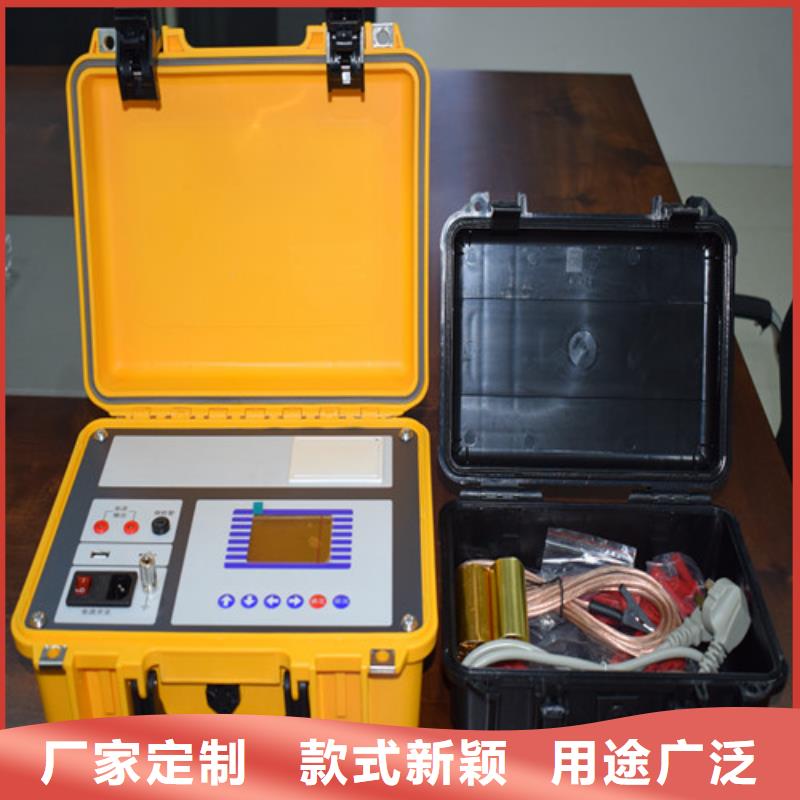

保定電容電流測試儀注意事項8.1 使用儀器時請按本說明書接線和操作。8.2 接地端子應就近可靠接地。8.3 測試開始前請輸入正確的參數設置。8.4 測量過程中如果電流輸出端子無電流輸出，請檢查輸出保險管；保險管熔斷電流為2A，禁止使用2A以上及以下的保險管。8.5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。8.6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。9 售后服務9.1 凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。9.2 自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。9.3 屬下列情況之一者不予保修：9.3.1 用戶對儀器有自行拆卸或?qū)x器工藝結構有人為改變。9.3.2 因用戶保管或使用不當造成儀器的嚴重?fù)p壞。9.3.3 屬于用戶其它原因造成的損壞。

保定配電網電容電流測試系統發貨快
保定電容電流測試儀測試接線（1）單相電容的測量：單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在UN上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“A”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。如果電容器組有多個單相電容需要測試，可以在測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。圖4（2）三相△型電容的測量：圖5是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖5 △形聯接被試電容接線圖（3）三相Y型電容的測量：三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這里不再做具體介紹。（4）三相Yn型電容的測量：圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。圖6 Yn形聯接被試電容接線圖（5）三相III型電容的測量：圖7為三相Ⅲ型電容器測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將黃色夾子夾在母線排A相上，將綠色夾子夾在母線排B相上，將紅色夾子夾在母線排C相上，黑色夾子夾在A’線上，將A‘B’C‘短接，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相位角錯誤。

保定配電網電容電流測試系統發貨快

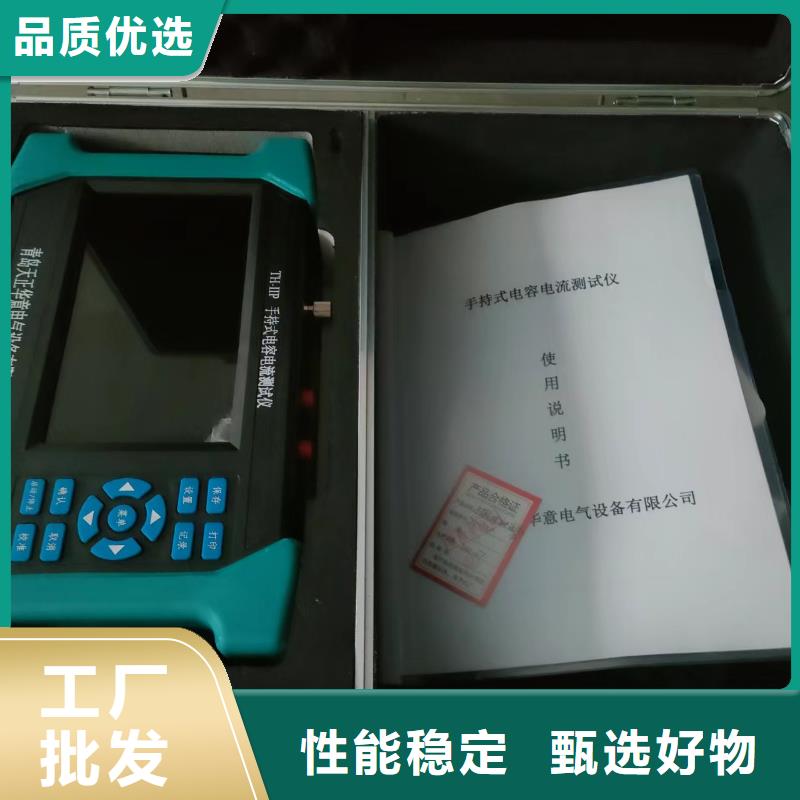

保定電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

保定配電網電容電流測試系統發貨快
保定電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。

保定配電網電容電流測試系統發貨快
保定電容電流測試儀防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。重要提示：1 使用前，保障被測系統處于無故障運行狀態。2 必須斷開連接在系統中性點上的補償裝置（如消弧線圈）。3在使用3PT、4PT連接方式測量時，對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。4在使用3PT、4PT連接方式測量時，如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。5在使用3PT、4PT連接方式測量時，如果PT開口三角接入的負載（如消諧裝置）阻抗小于100歐姆，應將該負載斷開后再進行測量。6 本測量儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

保定配電網電容電流測試系統發貨快

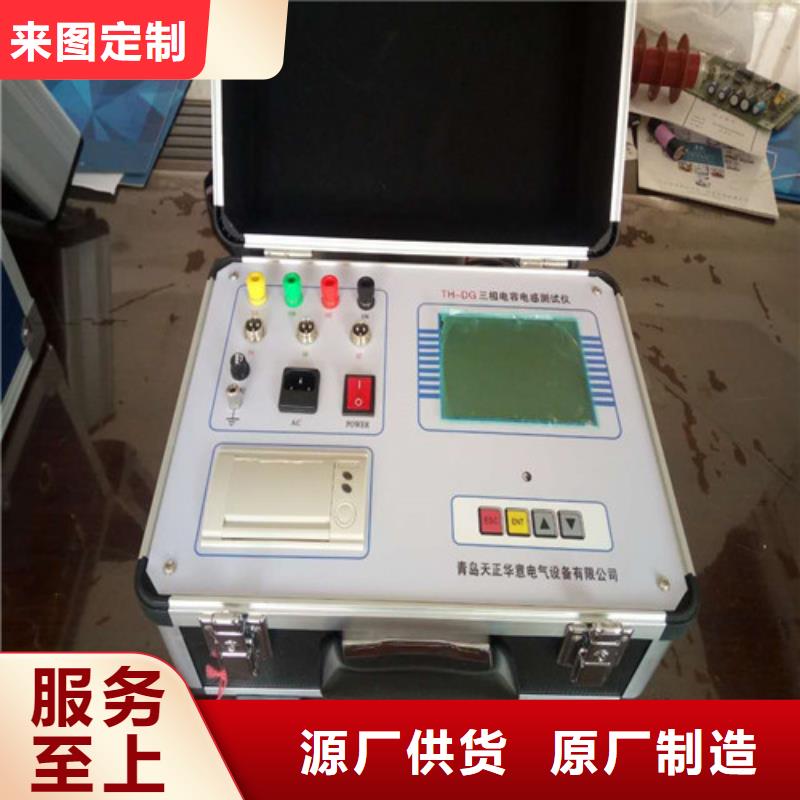

保定電容電流測試儀儀器檢定及鉗形表配合電容電感測試儀特別使用說明一、本儀器必須在試品停電、完全放電條件下才能測試?。?！二、本儀器輸出交流電壓15V/1.5V，功率150W，主要用于現場補償電容器和電抗器的測量在試驗室使用標準電容/電感檢定時，請確認標準電容/電感的負載能力、額定電流。否則將損壞標準電容/電感或者檢定結果不準(電感較小時要特別注意有些計量院的電感標準的額定電流都較小只有零點幾安培 造成誤差較大)。儀器檢定時應良好接地。三、使用本儀器時請務必將鉗形表旋轉開關設置為“OFF”，否則測量數據錯誤。請將鉗形表放在測試儀遠端，盡量遠離測試儀。四、電壓輸出紅色線從鉗形表正面穿過到試品方向不對不能使用試品自動識別方式此時測量的電感值也不正確。五、電流輸入線一端接鉗形表，一端接測試儀，不能懸空。六、使用電流輸入線的方法如下：1、一端插入儀器另一端插入鉗型表 插入鉗型表時握住航空插頭的后部， 對準鉗型表端開口方向輕輕的旋轉推入即可。2、拔出時只需握住航空插頭的中部彈簧，向外拉動即可拔出不需旋轉以免損壞接頭部分。七、測量小于5mH電感/1Ω電阻時，務必使用小電感/小電阻方式。八、單相測量時只需連接紅色和黑色線，此時紅色線插入黃色插座（UA），黑色線插入黑色插座（UN），只需要接A相的電流鉗 三相測量時 需要連接黃色、綠色、紅色、黑色線 黃色線插入UA，綠色線插入UB，紅色線插入UC，黑色線插入UN。此時需要接A、B、C三個電流鉗，電流鉗要插入相應編號的航空插座里。

保定配電網電容電流測試系統發貨快
保定電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

保定配電網電容電流測試系統發貨快
保定電容電流測試儀操作使用說明7.1 測試接線在測量前，儀器外殼應可靠接地，電流輸出線連接至PT二次繞組。7.2 智能電量管理儀器在長時間未操作時，自動調暗液晶背光，并發出提示音提示用關閉儀器電源。7.3 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：在儀器電源關閉的情況下按住按鍵不放，同時給儀器上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。 7.4 操作說明所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖4）。頂部狀態欄顯示當前日期、時間；底部狀態欄顯示軟件版本號、硬件版本號、零序3U0電壓和裝置編號；中間為儀器型號名稱以及可選的功能菜單。按上下鍵選擇相應的功能菜單，按“確認”鍵進入所選功能菜單；“廠家參數設置”菜單為場內調試用，不對用戶開放。

保定配電網電容電流測試系統發貨快
保定電容電流測試儀電容電流測量在“主菜單”屏幕中選擇“電容電流測量”按“確認”進入“參數設置”屏幕，見圖5。按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置；當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。圖5 參數設置?試驗編號：設置當前的試驗編號。?設備名稱：即為被測設備的編號，可以不設置。?額定高壓：設置被測系統額定線電壓。?母線電壓：設置母線實際線電壓值，以提高電容電流測量精度，調整范圍Un±20%。?P T 方式：選擇PT連接方式，當光標移動到“接線圖”按“確認”鍵后，顯示相應的PT接線原理圖。?P T 變比：顯示當前PT變比，不可設置，此處只是顯示。?開始測量：按“確認”鍵后，啟動電容電流測量過程；如果“PT方式”選擇為“C1PT”，按“確認”鍵后，將顯示三相電容器組電容量設置屏幕，在設置完三相電容器組電容量后，按“確認”鍵啟動測量過程。注：測量過程開始后，按“取消”鍵，可立刻停止測量過程。7.4.2 測量結果顯示圖6 測量結果?重測：放棄本次測量結果，重新開始新的測量過程。?打?。和ㄟ^打印機打印本次測量結果。?存儲：將本次測量結果保存至本機存儲器或者外部優盤。7.4.3 測量記錄查詢在“主菜單”屏幕選擇“測量記錄查詢”，按“確認”鍵進入，此屏幕用于查看已經保存至本機存儲器的測量結果歷史記錄，見圖7。圖7 測量記錄查詢“記錄012/014”，前面的數字表示當前記錄的編號（即第幾條記錄），后面的數字表示已存儲記錄總個數；按左右鍵可查看不同編號的記錄。按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。7.4.4 實時時鐘設置在“主菜單”屏幕選擇“實時時鐘設置”，按“確認”鍵進入，見圖8。圖8 實時時鐘設置在“實時時鐘設置”屏幕，按左右鍵移動光標選擇要修改的數據，按上下鍵修改選中的數值，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）7.4.4 廠家參數設置此屏幕用于廠內調試，需要密碼才能進入，不對用戶開放。
