RW3-10/100 RW3-10/200 HRW3-12/100 HRW3-12200 RW4-12/100 RW4-12/200HRW4-12/100 HRW4-12/200 RW7-12/100 RW7-12/200 RW7-12F /100 RW7-12F/200 HRW7-12F/100 HRW7-12F/200 HRW7-12/100 HRW7-12/200 LY3-15/100 LY3-15/200 PRW10-12/100 PRW10-12/200 PRW10-12F/100 PRW10-12F/200 PRHW10-12/100 PRHW10-12/200 PRHW10-12F/100 PRHW10-12F/200 RW3-10/100 RW3-10/200 HRW3-10/100 HRW3-1 0/200 RW10-35/0.5 RXWO-35/0.5 RW9-35/0.5 RWJ-35/0.5 FXRWT-12 RW7-10/100 RW7-10/200 二、用途及執行標準 本產品使用于10-35KV配電線路分支線和配電變壓器一次側，用于過載和短路保護，分合額定負荷電流。 本產品型號按JB/T8321《交流高壓熔斷器型號編織方法》的規定進行編制，產品參數按GB15166.3《交流高壓熔斷器噴射式熔斷器》標準執行對該標準中示明確定義的重要參數用配置方式按JB/DQ2139-1986《10-35KV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。樂清樊高電氣有限公司 聯系人樊露：13587716025 15356512060 QQ:1139938146 樂清樊高電氣有限公司，是一家專業從事高低壓電器領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

由于MAX810L的復位門檻電平為4.65V，因此其RESET端輸出為
高電平，迫使Q1關斷，從而使負載與輸入電源斷開。MAX668通過外部反饋電阻網絡設定5V輸出電壓。當輸出電壓超MAX810L的復位門檻電平時，其內部單穩電路開始工作并延時約240ms。之后，MAX810L的輸出變低，使Q1導通。Q1導通之后，MAX810L一直監測輸出電壓以確定輸出是否過流。過載將會導致輸出電壓下降，當它低于MAX810L門檻電平時，MAX810L的輸出經過20μs的延遲后由高變低
，從而關斷Q1并使負載斷開。由于MAX668的升壓作用，MAX810電源端電壓又會高于其門檻電平，240ms的復位延遲時間后，MAX810L輸出再次由高變低，開通Q1并自動再次連通負載。上述過程會一直周期性重復下去，除非移去多余負載或將MAX668關閉使其停止工作。因此MAX810L和開關Q1一起構成了一個固態開關（電子保險絲）。保險絲保險絲MAX810L（功耗器件）具有非平衡推挽輸出級。當對外
輸出電流時，它等效于一個6kΩ電阻；當從外汲取電流時，它等效于一個125Ω的電阻。當導通或關斷Q1時，由于MAX810L的電阻阻止了Q1的密勒電容和柵源電容快速充放電，因此使開關瞬態過程得以減慢。假定Q1總的等效電容為5000pF時，則MAX810汲取電流時（等效于125Ω電阻）大電流三極管的RC電路的時間常數約為0.6μs。整個導通過程電壓瞬態響應時間大約為10RC=6μs。完全關斷同樣開關Q1
的時間大約是完全導通時間的48倍。當外部負載或C2在啟動瞬間要汲取較大電流時，快速導通Q1可能使MAX810輸入電壓低于其復位門檻電壓從而導致復位出現，因此在圖2基礎上再增加一RC網絡以減緩其開通過程，合適地選擇R、C可使負載連接過程延續到幾個MAX668開關工作周期，使MAX668的輸出電壓一直高于MAX810的復位門檻電壓。假如R、C使Q1的導通時間延長，同時也延長了關斷時間。因此需要在電阻上
并聯一肖特基二極管，以加速當負載過載時關閉Q1的進程。為了獲得增強型通道及較低的導通電阻，上述電路均需要采用邏輯電平控制的P溝道MOSFET，如果Q1的導通電阻值較大且在其兩端產生較大的壓降（特別是低輸出電壓應用場合或負載離電源的距離較遠時），則應該從Q1漏極端反饋電壓調節輸出。設計電路時，必須小化寄生參數同時仔細考慮電路布局。利用一個SOT23封裝的低電壓模擬開關（MAX4544）可實現上述遠
端調節，該開關受控于MAX810L的輸出，

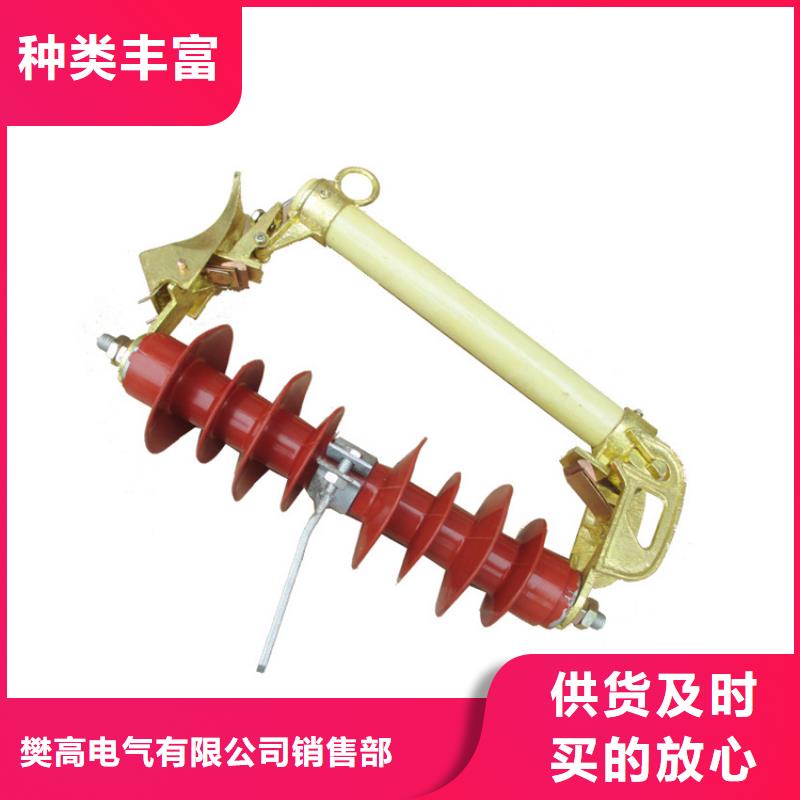

跌落式熔斷器是10kV配電線路分支線和配電變壓器常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于10kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。跌落式熔斷器安裝在10kV配電線路分支線上，可縮小停電范圍，因其有一個高壓跌落式熔斷器高壓跌落式熔斷器明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個作業環境，增加了檢修人員的感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV配電線路和配電變壓器中得到了普及。戶外跌落式熔斷器適用于交流50HZ，額定電壓10KV的電力系統中，作輸配電線路和電力變壓器的過載和短路保護以及分、合額定負荷電流之用。廣泛使用的戶外跌落式熔斷器的型號有RW7型、RW11型和RW12型三種。熔絲管兩端的動觸頭依靠熔絲(熔體)系緊，將上動觸頭推入“鴨嘴“凸出部跌落式熔斷器跌落式熔斷器分后，磷銅片等制成的上靜觸頭頂著上動觸頭，故而熔絲管牢固地卡在“鴨嘴“里。當短路電流通過熔絲熔斷時，產生電弧，熔絲管內襯的鋼紙管在電弧作用下產生大量的氣體因熔絲管上端被封死，氣體向下端噴出，吹滅電弧。由于熔絲熔斷，熔絲管的上下動觸頭失去熔絲的系緊力，在熔絲管自身重力和上、下靜觸頭簧片的作用下，熔絲管迅速跌落，使電路斷開，切除故障段線路或者故障設備。在現實的1．產品正常使用條件：環境溫度不高于＋40度，不低于-40度；海拔高度不超過1000m；大風速不超過35m/s；地震強度不超過8度。2．產品不適用于下列場所：有燃燒或危險的場所；有劇烈震動或沖擊的場所；有導電、化學氣體作用及嚴重污穢鹽霧地區。樂業從事高低壓電器領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

在應用中要重視熔斷器的使用注意事項、日常巡視檢查及維修保養。熔斷器使用注意事項：1、熔斷器的保護特性應與被保護對象的過載特性相適應，考慮到可能出現的短路電流，選用相應分斷能力的熔斷器；2、熔斷器的額定電壓要適應線路電壓等級，熔斷器的額定電流要大于或等于熔體額定電流；
3、線路中各級熔斷器熔體額定電流要相應配合，保持前一級熔體額定電流必須大于下一級熔體額定電流；4、熔斷器的熔體要按要求使用相配合的熔體，不允許隨意加大熔體或用其他導體代替熔體。熔斷器巡視檢查：1、檢查熔斷器和熔體的額定值與被保護設備是否相配合；2、檢查熔斷器外觀有無損傷、變形，瓷絕緣部分有無閃爍放電痕跡；3、檢查熔斷器各接觸點是否完好，接觸緊密，有無過熱現象；4、熔斷器的熔斷號指示器是否正常。熔
斷器使用維修：1、熔體熔斷時，要認真分析熔斷的原因，可能的原因有：1）短路故障或過載運行而正常熔斷；2）熔體使用時間過久，熔體因受氧化或運行中溫度高，使熔體特性變化而誤斷；3）熔體安裝時有機械損傷，使其截面積變小而在運行中引起誤斷。2、拆換熔體時，要求做到：1）安裝新熔體前，要找出熔體熔斷原因，未確定熔斷原因，不要拆換熔體試送；2）更換新熔體時，要檢查熔體的額定值是否與被保護設備相匹配；3）更換新
熔體時，要檢查熔斷管內部燒傷情況，如有嚴重燒傷，應同時更換熔管。瓷熔管損壞時，不允許用其他材質管代替。填料式熔斷器更換熔體時，要注意填充填料。3、熔斷器應與配電裝置同時進行維修工作：1）清掃灰塵，檢查接觸點接觸情況；2）檢查熔斷器外觀（取下熔斷器管）有無損傷、變形，瓷件有無放電閃爍痕跡；3）檢查熔斷器，熔體與被保護電路或設備是否匹配，如有問題應及時調查；4）注意檢查在TN接地系統中的N線，設備的接
地保護線上，不允許使用熔斷器；5）維護檢查熔斷器時，要按規程要求，切斷電源，不允許帶電摘取熔斷器管。相同點是都能實現短路保護，熔斷器的原理是利用電流流經導體會使導體發熱，達到導體的熔點后導體融化所以斷開電路保護用電器和線路不被燒壞。它是熱量的一個累積，所以也可以實現過載保護。一旦熔體燒毀就要更換熔體。斷路器也可以實現線路的短路和過載保護，不過原理不一樣，它是通過電流底磁效應（電磁脫扣器）實現斷
路保護，通過電流的熱效應實現過載保護（不是熔斷，多不用更換器件）。具體到實際中，當電路中的用電負荷長時間接近于所用熔斷器的負荷時，熔斷器會逐漸加熱，直至熔斷。像上面說的，熔斷器的熔斷是電流和時間共同作用的結果起到對線路進行保護的作用，它是的。
