保定振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨

保定振蕩波局放耐壓試驗系統聲明為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。事項：1、絕緣電阻測試時電纜對側需專人看守，嚴禁測試期間電纜頭及被測電纜本體或附近處有作業現象。2、切斷被測電纜電源，防止再次通電，確定被測電纜上已無電壓，隔離附近帶電設施。3、試驗接線時，應先用放電棒放電并掛地線后再觸碰電纜頭，確保人身。4、升壓試驗時應在電纜頭和試驗設備四周裝設網狀圍欄，懸掛“高壓，危險！”標示牌，試驗現場四周應派專人監護，禁止與試驗無關人員靠近。5、升壓時控制臺操作人員應站在絕緣墊上，防止高壓反擊危及人員。6、加壓過程中應注意觀察電壓是否波動、數據是否異常，并呼唱報時，發現有異常情況立即降壓，直到查明原因后再重新開始加壓。

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨

保定振蕩波局放耐壓試驗系統高壓源控制 測試系統 由兩部分構成： 高壓單元 筆記本電腦 測試過程中，內部的高壓直流源由 系統控制。出于考慮（如圖2.1 所示）， 系統外部控制開關始終與系統連接，并用于切斷高壓。 系統外部控制開關功能介紹示意圖請時刻謹記章節2 中的四項規則。 技術總覽 系統構成 該測試系統包括高壓單元、外部控制開關、筆記本單元以及配套的連接電纜 M 系列單元構成如下控制單元 高壓線圈； - 高壓分壓器； - 高壓開關； - 局放耦合電容；局放耦合器； - 局放校準儀； - 連接面板。 系統由筆記本電腦遠程控制，首先應該： - 通過直連網線將高壓單元和筆記本電腦連接 3.1.2振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為60～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。

<保定>天正華意電氣設備有限公司
電纜震蕩波測試儀廠家_大量現貨 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便

保定振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨
電纜震蕩波測試儀廠家_大量現貨 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行性做檢測。同樣在電纜投運較長時間后，也需要做檢測來掌握其的狀態。???為此，標準中提出了要對被測電纜施加高于工況電壓的加壓檢測，其結果不是發生擊穿（說明電纜中有嚴重的缺陷）就是“沒有擊穿”。而隨著技術的發展，當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位。現場測試的可靠性得到了明顯的提高，而且即使當電纜中出現缺陷時，為了找到缺陷，也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用，我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時，我們通過對損耗因子的獲取 同 時 也 可 以 對 電 纜 絕 緣 老 化 程 度 進 行 評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

保定振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

<保定>天正華意電氣設備有限公司
電纜震蕩波測試儀廠家_大量現貨 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統 數據分析點擊DAC分析菜單，查找已經測試的數據，默認文件夾，選擇局放事件，點擊測試數據，分析此次檢測時間，進入分析界面分析測試概覽界面可看到具體的設置，電纜的電容，振蕩頻率，溫度等詳細信息校驗波形，可看電纜全長及中間接頭的具體位置PRPD圖，一三象限的放電圖譜，0-90°，180-270°，觀察相位放電特征反射即局放位置映像圖，橫軸是電纜長度，縱軸是放電量的大小，點擊右邊尋找反射波，然后觀察有無柱狀放電特征及放電特征波形每一個點代表一次信號事件，電纜局部放電直觀的特征是點的柱狀集中，電纜局放多發生在中間接頭處。如上圖有明顯的柱狀放電特征，波形為典型的入射波與反射波圖譜。當信號事件較少時，分析選項，手動模式，誤差范圍調大點（ctrl＋鼠標點擊放電點可觀察反射波形）詳細信息欄里可看電纜電容值，頻率，阻尼衰減曲線及電纜的介損值點擊報告菜單，對話框欄可輸入試驗結論等具體信息，之后點擊生成，可生成PDF格式的報告

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨

保定振蕩波局放耐壓試驗系統?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。?系統采用脈沖反射法進行局部放電定位，原理示意如圖2所示。測試一條長度為的電纜，假設在距測試端處發生局部放電，脈沖沿電纜向兩個相反方向傳播，其中一個脈沖（為方便起見，本文中稱為“入射波”）經過時間t1到達測試端；另一個脈沖（本文中稱為“反射波”）向測試對端傳播，并在對端發生反射，之后再向測試端傳播，經過時間t2到達測試端。根據兩個脈沖到達測試端的時間差，可計算局部放電發生位置，即式中，為脈沖在電纜中傳播的波速。? ?圖2 脈沖反射法原理示意圖3.1.3運輸方式 所示為M 系統的移動狀態和測試狀態。 注意：測試前將兩側的抬桿取下。

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨 電纜震蕩波測試儀廠家_大量現貨 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統電纜振蕩波局放測試系統 系統簡介：TH系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。主要包括： 的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit- 一體化軟件，可兼容其它同類廠家數據，自動導出報告 高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落設計；電源線、接地線、校驗線、急停線；系統電壓下局放量小于1pC 。局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

保定振蕩波局放耐壓試驗系統高壓源控制 測試系統 由兩部分構成： 高壓單元 筆記本電腦 測試過程中，內部的高壓直流源由 系統控制。出于考慮（如圖2.1 所示）， 系統外部控制開關始終與系統連接，并用于切斷高壓。 系統外部控制開關功能介紹示意圖請時刻謹記章節2 中的四項規則。 技術總覽 系統構成 該測試系統包括高壓單元、外部控制開關、筆記本單元以及配套的連接電纜 M 系列單元構成如下控制單元 高壓線圈； - 高壓分壓器； - 高壓開關； - 局放耦合電容；局放耦合器； - 局放校準儀； - 連接面板。 系統由筆記本電腦遠程控制，首先應該： - 通過直連網線將高壓單元和筆記本電腦連接 3.1.2振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為60～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。

<保定>天正華意電氣設備有限公司

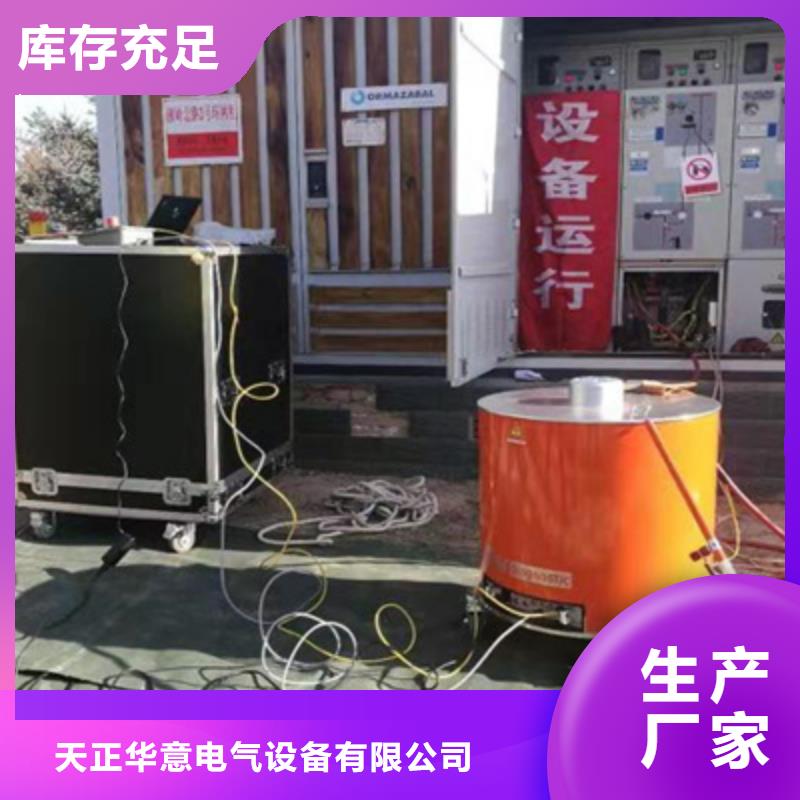

保定振蕩波局放耐壓試驗系統 二、操作說明：1、被測電纜要求及測試前準備1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好圍欄；2）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；3）收集電纜型號、長度、接頭位置等電纜參數；電纜全長必須準確，以用于校準；中間接頭測量盡量準確和詳細，有利于終判斷局放位置；4）電纜長度：一側測量方式：100m≤L≦≤3k，必要時可采用兩端測量的方式。2、絕緣電阻測試電纜主絕緣電阻測試：采用2500V（35kv電纜用5000V搖表）絕緣搖表進行測試；主絕緣電阻應大于50MΩ才可以進行下一步試驗。3、電纜交流耐壓試驗使用本系統的高壓試驗電源設備，對被試電纜各相做5分鐘1.6U0電壓的耐壓試驗。不閃絡擊穿才可以進行局放的檢測試驗。電纜振蕩波局部放電試驗4.1 電纜局放的校準：高壓測試前首先使用校準器進行局部放電量的校準，并測量電纜長度。首先按照以下接線圖聯接好設備。測試前檢查校準器電池，不足應更換。校準步驟：1）校準器Q9測試線的紅色線夾連接被測電纜線芯，黑色線夾接電纜接地。；2）校準100pc—2nc六檔，輸出接OUT×1接口。5nc-20nc三檔，輸出接OUT×10接口。3）選擇相應的檔位，打開校準器電源。4）打開變頻主機的電源，準備好筆記本電腦進入測試軟件界面。打開軟件后，首頁即是『電纜校準』界面，如圖x。電纜預設參數：已知被試電纜的長度時，請在『校準判定基準』中選擇『長度優先』，并在『預設電纜長度』欄中輸入電纜長度；如不確定被試電纜的長度時，請在『校準判定基準』中選擇『波速優先』，并在『預設電纜波速』欄中輸入電纜波速。注：電纜波速與電纜類型有關，典型值見表。

<保定>天正華意電氣設備有限公司
電纜震蕩波測試儀廠家_大量現貨 <保定>天正華意電氣設備有限公司

保定振蕩波局放耐壓試驗系統 二、操作說明：1、被測電纜要求及測試前準備1）局放測試前，將電纜斷電、接地放電，兩端懸空，布置好圍欄；2）電纜頭擦拭干凈，電纜頭與周邊接地部位絕緣距離足夠；3）收集電纜型號、長度、接頭位置等電纜參數；電纜全長必須準確，以用于校準；中間接頭測量盡量準確和詳細，有利于終判斷局放位置；4）電纜長度：一側測量方式：100m≤L≦≤3k，必要時可采用兩端測量的方式。2、絕緣電阻測試電纜主絕緣電阻測試：采用2500V（35kv電纜用5000V搖表）絕緣搖表進行測試；主絕緣電阻應大于50MΩ才可以進行下一步試驗。3、電纜交流耐壓試驗使用本系統的高壓試驗電源設備，對被試電纜各相做5分鐘1.6U0電壓的耐壓試驗。不閃絡擊穿才可以進行局放的檢測試驗。電纜振蕩波局部放電試驗4.1 電纜局放的校準：高壓測試前首先使用校準器進行局部放電量的校準，并測量電纜長度。首先按照以下接線圖聯接好設備。測試前檢查校準器電池，不足應更換。校準步驟：1）校準器Q9測試線的紅色線夾連接被測電纜線芯，黑色線夾接電纜接地。；2）校準100pc—2nc六檔，輸出接OUT×1接口。5nc-20nc三檔，輸出接OUT×10接口。3）選擇相應的檔位，打開校準器電源。4）打開變頻主機的電源，準備好筆記本電腦進入測試軟件界面。打開軟件后，首頁即是『電纜校準』界面，如圖x。電纜預設參數：已知被試電纜的長度時，請在『校準判定基準』中選擇『長度優先』，并在『預設電纜長度』欄中輸入電纜長度；如不確定被試電纜的長度時，請在『校準判定基準』中選擇『波速優先』，并在『預設電纜波速』欄中輸入電纜波速。注：電纜波速與電纜類型有關，典型值見表。

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨
<保定>天正華意電氣設備有限公司

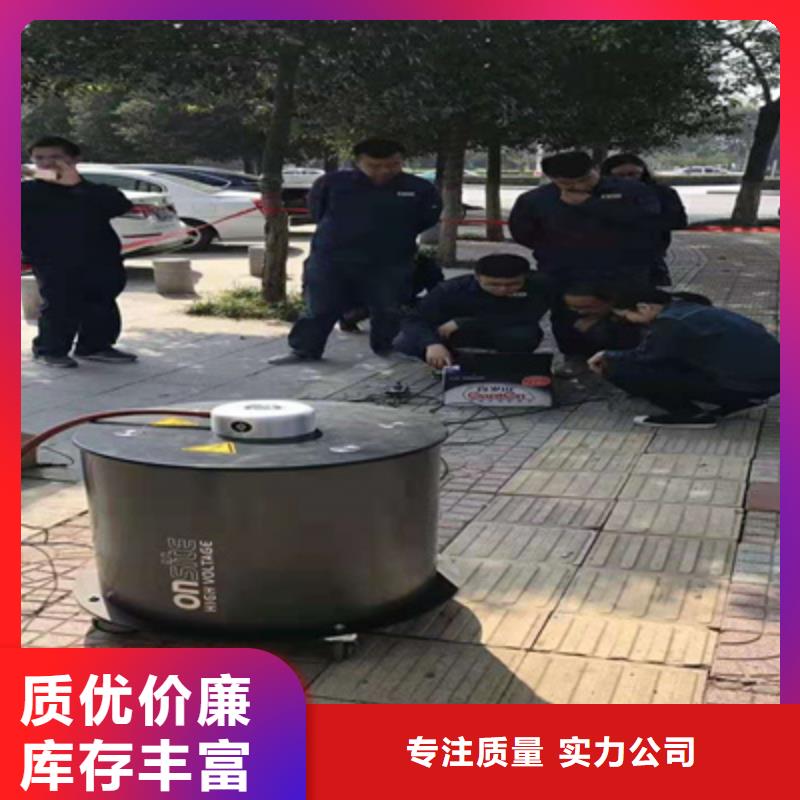

保定振蕩波局放耐壓試驗系統電纜振蕩波局部放電測試系統電纜震蕩波測試系統的功能和用途振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。● 用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的可靠性。● 用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。● 運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

電纜震蕩波測試儀廠家_大量現貨

保定振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸?shù)忍岢隽司唧w的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注：新投運電纜為敷設時間小于1年且未經過大修的電纜；其他情形按已投運電纜考慮臨界局部放電量參考值：典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量

<保定>天正華意電氣設備有限公司 電纜震蕩波測試儀廠家_大量現貨

保定振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置
