保定三相電能表校驗裝置采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。二、技術指標1、輸入特性電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）相角測量范圍：0~359.999°。頻率測量范圍：45~55Hz。2、準確度計量校驗部分：電壓：±0.05％（±0.1％）電流：±0.05％（±0.1％）（鉗形互感器±0.5％）有功功率：±0.05％（±0.1％）（鉗形互感器±0.5％）無功功率：±0.3％（±0.5％）（鉗形互感器±1.0％）有功電能：±0.05％（±0.1％）（鉗形互感器±0.5％）無功電能：±0.3％（±0.5％）（鉗形互感器±1.0％）頻率：±0.05％（±0.1％）相位：±0.2°3、電能質量基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.基波電壓和電流之間相位差的測量誤差：≤0.5°諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％三相電壓不平衡度誤差：≤0.2％4、工作溫度工作溫度：－10℃~ ＋40℃5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。

<保定>天正華意電氣設備有限公司 保定新型防竊電遠程稽查儀型號齊全

保定新型防竊電遠程稽查儀型號齊全 <保定>天正華意電氣設備有限公司

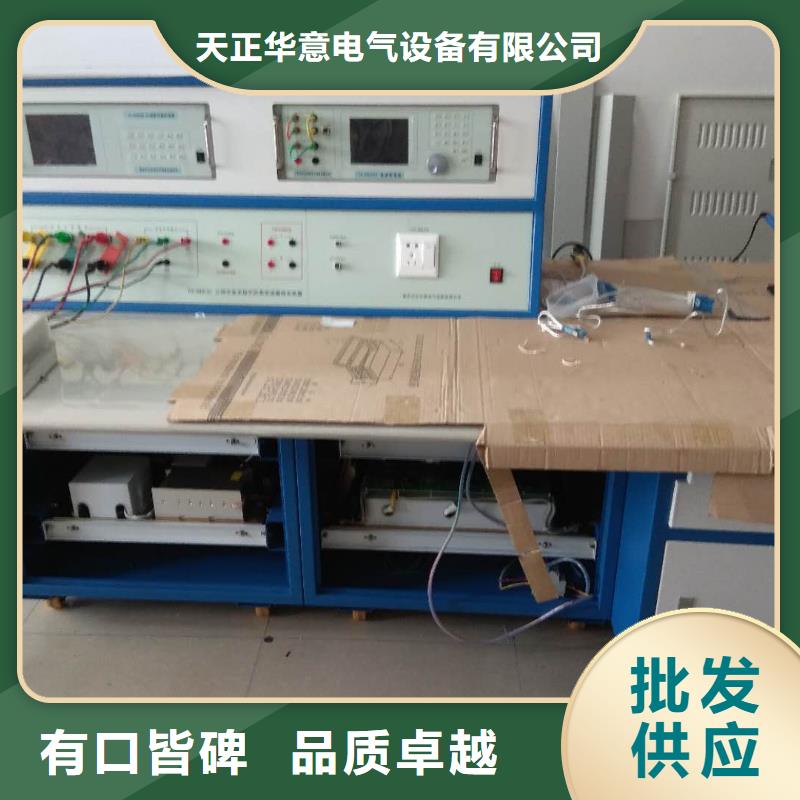

保定三相電能表校驗裝置說明了在正式使用裝置校驗電能表之前的準備工作，并幫助您熟悉裝置的結構特點和裝置的連接，以及裝置的操作。● 裝置工作原理簡介TH-303系列三相智能電能表檢定裝置采用標準電能表法直接比較原理檢定電能表，見圖1-1。檢定裝置參照標準GB/T 11150-2001《電能表檢驗裝置》、計量檢定規程JJG597-2005《交流電能表檢定裝置》，并參考了行業標準DL/T 614-2007《多功能電能表》和計量檢定規程JJG596—2012《電子式電能表》、國網智能電能表系列標準的要求設計和制造，并且充分考慮到供電、計量和電能表制造廠等不同用戶的特點，完全能夠滿足您實際工作的需要。校驗裝置的穩定電壓電流源由一體化的數字合成正弦信號源、高穩定度的智能功率放大器、電流和電壓輸出變換電路，工作電源電路、過載自動保護電路等組成，以及多二次繞組隔離互感器、分布式誤差計算器、標準電能表、時基頻率儀等標準儀器，以及PC機、鍵盤、通信模塊等控制部件組成。校驗裝置采用了先進的直接數字合成信號技術。以功能強大的可編程數字邏輯陣列CPLD芯片和單片機為核心組成數字合成正弦信號源，預置45.000Hz ~ 65.000Hz頻率范圍、0~360°度相位的正弦信號的設定點。正弦信號的數字量參數存放于特定的存儲器內，由一個3600倍頻的時鐘為周期尋址信號，取出數字量的正弦信號參數，由六路數/模轉換器轉換后，得到三相電壓和電流近似正弦信號，再經過有源低通濾波，成為失真度小于0.2 ％的電壓和電流正弦信號。

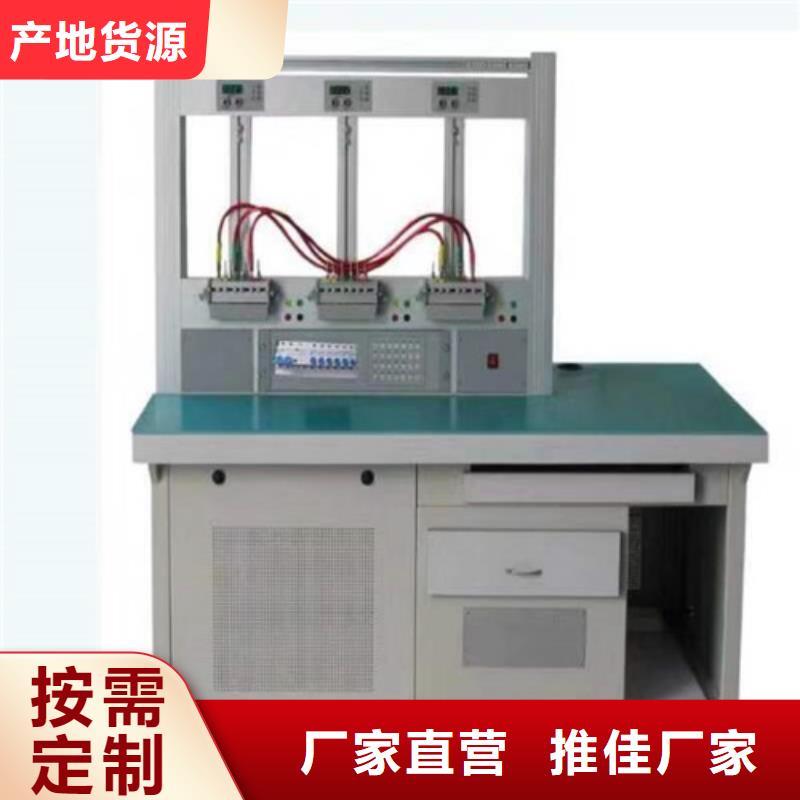

保定三相電能表校驗裝置 手動校驗功能校驗之前首先要預置被校表參數，使用BDJ-3AC標準表需置7個參數，使用RM-10/11標準表需置8個參數，這些參數代碼及定義是：A 被校表額定電流，4位有效數字。H 被校表電流過載倍數，2位有效數字 三 被校表啟動電流千分值，兩位有效數字。口 校驗控制方式，1位有效數字，“1”表示用光電頭 “2”表示用手動開關 被校表準確度，兩位有效數字。n 校驗圈數，兩位有效數字。預置參數使用“校值”鍵，步驟是：（1）按該鍵，顯示窗口出現全部參數，當前可預置參數的代碼在閃動，重復按該鍵，代碼將依次閃動。（2）選定代碼后，按數字鍵，數字進入該參數位，同時將原有數字左移一位，本參數輸入正確后，可按“校值”鍵輸入下一個參數，比如輸“n”值為5圈，要先按“0”再按 ”即可。（3）全部校驗參數置好后，按“功率”“電能”等任一鍵即可退出預置參數狀態。按“功率”鍵，顯示標準表測量功率，Ｐ窗口顯示１秒功率值，單位瓦特。按“電能”鍵Ｐ窗口將顯示累計電能值，單 表位， 表示當?shù)卣`差顯示窗口）同時校３塊表， 對應顯示被校表誤差。在使用光電頭的手動校驗時，沒有收到光電頭脈沖時 ＃為當?shù)卣`差顯示窗口）符號位置顯示“ ，每收到一個光電頭脈沖Ｇ１－Ｇ３會閃亮一次），當達到預定圈數，自動顯示出誤差并發出一聲音響，裝置能夠連續不斷地計算和顯示誤差，每次計算結果和累計脈沖數，可一直保 持到下一次校驗結果替代為止，誤差顯示小數點后三位，當誤差大于±１０時顯示Ｅ。7、起動與潛動實驗為了能打印出啟動和潛動實驗結果，設置了“起動”“潛動”鍵。按“起動”鍵可進行啟電流實驗結果 Ic顯示被校表流過毫安值 顯示“ISUA“，這時要調節電流可以用＋、-、鍵調節，每按一次＋ 、-鍵輸出電流改變4千分之一，也可以用電位器進行調節。按“潛動”鍵可以進行潛動實驗，此時電源內部切斷輸出電流， 、顯示為 表示潛動，在潛動實驗時，可以按數字鍵“ 表示相對應被校表潛動實驗合格，打印時合格以 表示，不和格時， 諧波功能諧波功能使用首先要設定諧波值，然后按下“諧波”鍵后，P窗口顯示 ，其余窗口無顯示，待源按照設定的諧波準備好輸出時，顯示恢復正常，此時啟動輸出即帶有諧波。如果諧波已經在上次合成好存在電源內，按“諧波”鍵可以自動轉換成諧波輸出，不用等待。

<保定>天正華意電氣設備有限公司 保定新型防竊電遠程稽查儀型號齊全

保定三相電能表校驗裝置在屏幕的左上部分顯示出三相四線制計量裝置的實測矢量六角圖，同一個坐標系中三相電壓、三相電流六個量的矢量關系；在屏幕的右上部分顯示出三相電壓、三相電流的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，對于三相四線制的接線不進行矢量圖的分析，也不提供追補電量的更正系數，用戶可以通過此屏中的矢量圖直觀的看出三相四線計量裝置的接線是否正確，各相負荷的容、感性關系，上圖所示為標準阻性負載時接線全部正確情況下的向量圖。（7）矢量分析界面-三相三線如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定，上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析

保定三相電能表校驗裝置接線方式：即，被校驗電能表的類型，該項提供的選項有“三相四線有功”、“三相三線2元件有功”、“單相有功電能”、“三相四線無功”、“ 三相三線2元件無功”等五種模式。用戶可以根據實際情況，選擇正確的選項。CT變比：即電流互感器變比，當被校電能表電流是通過CT采集的，而本儀器采用鉗形電流互感器采集計量CT的一次電流，需在此設定被測電能表外接的CT變比值。如果被校電能表輸入電流與本儀器采集的電流相同，則設置為1。電表等級：被校電表的精度等級，本儀器可以校驗的電能表精度等級主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6種。電表編號：被校電能表的編號，可輸入6位數字。校驗員：校驗人員的編號，可輸入2位數字編號。
