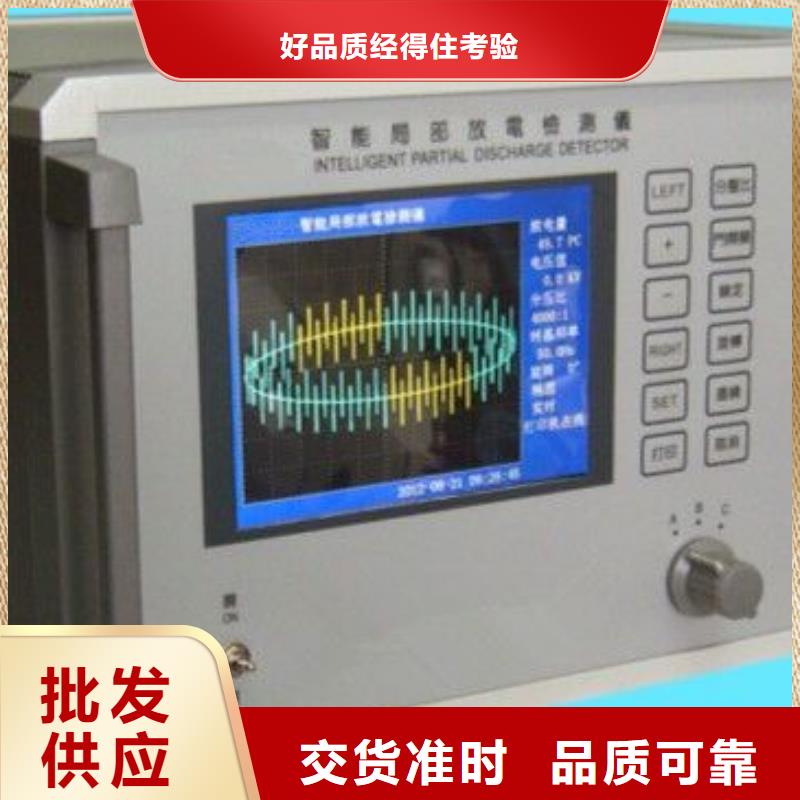

保定數字智能局部放電檢測儀

保定局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事項6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小。6.1.3、試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路6.2.1、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的“5.1、常用試驗回路”選擇。通常情況下選擇“并聯法”測試回路。、選擇合適的檢測阻抗（輸入單元），見附錄一：“檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電6.3、設備操作設備驅動程序安裝本系統在WINDOWS XP 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法。6.3.1.1采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤（win2000xp路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。

保定局部放電檢測儀測量US試驗有4種顯示圖：波形圖，幅值模式和脈沖模式，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區顯示正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行US試驗相關參數設置。?數據區顯示當前測量過程中的有效值、背景值、50Hz、100Hz和當前值。?圖表區波形圖—波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。連續模式—連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法?？裳杆贆z測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。 脈沖模式—GIS 等設備中顆粒在電場的作用下會升起而跳動。顆粒運動時會產生聲音。脈沖圖譜檢測用于測量顆粒的飛行時間。系統測量脈沖信號之間的間隔，并根據幅值及時間間隔，用圖譜中的一個點表示出來，終進行脈沖分布統計。

保定局部放電檢測儀 高頻脈沖電流法高頻脈沖電流檢測技術，在足夠寬的頻帶范圍內，通過安裝在被測設備接地線上的穿芯式電流傳感器或鉗型電流傳感器，檢測PD的脈沖信號，也稱為高頻電流互感器方法。如通過在XLPE電纜接地線上或電纜本體上安裝高頻電流傳感器（HFCT），以耦合高頻脈沖電流流經通路上所產生的電磁場信號。HFCT高頻電流傳感器實際上是一種寬頻帶羅戈夫斯基線圈型電流傳感器，檢測頻帶通常在幾百kHz到幾十MHz，能夠有效地獲取PD信號。該電流傳感器主要由磁芯、線圈、金屬屏蔽盒等組成。磁芯采用耐磨耐蝕、高頻高導磁率、損耗小、穩定性好的磁性材料，由兩個半環經金屬屏蔽盒的閉合結構而形成圓環。金屬屏蔽盒為兩半環結構，尺寸稍大于磁芯，安放和固定磁芯，該屏蔽盒可屏蔽現場空間的干擾，以減少甚至避免現場測量PD時的干擾。在電力電纜局放檢測時，導線和金屬屏蔽之間由絕緣材料隔開形成分布電容，該電容只有幾百皮法，對高頻信號為良導體。因此，高頻的局放信號由分布電容對接地引線構成回路傳輸，在電纜接頭屏蔽接地線上安裝寬頻帶電流互感器（HFCT）可檢測到放電脈沖信號，并能夠確定局部放電的量值。

保定局部放電檢測儀局放測量工作原理2.1、什么是局部放電?局部放電是指部分地橋接導體間絕緣的一種氣體放電，這種放電可能會，或者不會出現在導體的近旁。通俗的說是指設備絕緣系統中部分被擊穿的電氣放電，這種放電可以發生在導體(電極)附近，也可發生在其它位置 。2.2、局部放電產生的原因局部放電對于高壓電工產品往往是很難避免的，這是由于絕緣材料和絕緣結構在制造過程中常會含有比固體絕緣容易擊穿的小氣泡或油膜，在電場的作用下，會產生內部放電。絕緣材料和絕緣結構中電場分布不均勻，也會產生局部放電（如針尖電極、電極表面上的毛刺、或者是金屬屑異物）。2.3、局部放電的分類2.3.1、內部放電：在介質內部或介質與電極之間的放電。這種放電的特性與介質的特性和氣屑的形狀、大小、位置以及氣屑中氣體的性質有關。2.3.2、表面局部放電：在沿介質表面的電場強度達到擊穿場強時所發生的局部放電。在電機繞組、電纜、套管等絕緣結構的端部，從導體到介質表面經常會出現這種局部的放電。2.3.3、電暈放電：在氣體中，高電壓導體周圍所產生的局部放電稱為電暈。如高壓傳輸線、高壓變壓器等高壓電氣設備，因高壓接線端暴露在空氣中，都有可能產生這種局部放電。

保定局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面傳播，并通過開關柜縫隙輻射出去然后沿開關柜外表面傳播，對地形成持續時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。

保定局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器，能夠有效接收大范圍內的超聲局放信號，內置電場天線能夠有效接收局放產生的電場信號，通過內置高精度的放大濾波電路對信號進行處理，可以有效去除干擾雜波，確保檢測信號的真實性。尊敬的用戶：感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告： 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當地規則。 附近有雷暴天氣時，不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時，請按說明書規范操作。儀器電池報警后請關機充電。未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕，嚴防碰撞和墜落。

保定局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面傳播，并通過開關柜縫隙輻射出去然后沿開關柜外表面傳播，對地形成持續時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。

保定局部放電檢測儀儀器基本操作5.1儀器開啟/關閉按下按鈕，開機畫面顯示在屏幕中。若要關閉儀器，長按 按鈕。概要信息設備在進入正常運行狀態后，顯示系統主菜單。主菜單界面下顯示有“暫態地電波超聲波特高頻高頻電流檢測記錄系統設置等選項。在界面上方，顯示當前時刻和電池電量狀態。系統設置系統設置界面對系統的基本信息進行瀏覽設置。?存儲目錄試驗過程中數據庫文件和圖片文件保存的位置。注:記錄數據可在“首頁-檢測記錄”查看。若新建一個已存在的目錄，則會直接將之前目錄中數據清空，請謹慎操作。所有數據存儲路徑在設備系統可對接RFID設備實現對應數據的智能讀寫操作。?藍牙設備搜索并連接周圍可用的藍牙設備。?音量調節調節系統輸出音量大小?日期和時間修改系統的時間和顯示日期恢復出廠設置將系統中試驗過程中產生的數據和圖片進行清理，在沒有導出數據之前，請謹慎操作設備信息軟件版本，硬件版本以及系統發布日期。測量TEV試驗有4種顯示圖：波形圖，PRPD圖，PRPS圖，統計圖。在運行狀態下，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行TEV試驗相關參數設置。?數據區當前測量過程中的值、背景值和當前值?歷史極值區當前測量過程中近的20個周波的值。?圖表區波形圖—當前測量數據波形，根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—二維圖譜，放電相位分布圖譜，顯示放電水平、相位以及峰值頻次的關系，其中縱軸代表放電水平，橫軸代表相位0-360度，不同的像素顏色代表不同的峰值頻次。PRPS圖—三維圖譜，脈沖序列圖譜，顯示時間、相位及放電水平的關系，縱軸代表放電水平，橫軸代表相位，Z軸代表時間，脈沖不同顏色代表放電水平的大小不同，右側顏色標識代表縱軸不同的百分比所使用的不同顏色。通過該模式可以區分干擾和放電，以及隨時間變化不同相位信號的變化。

保定局部放電檢測儀產品概述該高壓電纜局部放電檢測儀是我公司技術人員根據多年電纜局部放電檢測經驗，設計生產，適用于高壓電纜的局部放電在線檢測及定位。整套儀器主要由檢測主機、傳感器以及通訊線纜等組成，針對不同的現場環境我公司設計有多種型號的傳感器（聲電傳感器、高頻電流互感器），能夠靈敏的檢測到電纜內部，由于局放會產生超聲波、電磁波等信號聲電傳感器能夠實現在與被測電纜不接觸的狀態下檢測電纜內部的局放信號，通過檢測主機、檢測軟件對放電信號進行分析處理，識別放電信號的強弱，同時能夠判斷放電的大致位置分析判斷被測點的絕緣狀況，提前電纜、端子箱等設備發生爆炸、著火等事故的發生。四、主機性能指標通道數： 4個獨立測量通道 1個外部觸發輸入通道 采樣率：200MSa/s采樣精度：12bit顯示屏尺寸：6.5寸操作方式：鼠標、鍵盤、觸摸屏主機接口：2個USB口1個網口1個VGA接口五、傳感器參數靈敏度測量頻帶中心頻率量程范圍高頻電流互感器

保定局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電調節基準電壓調節電位器25，將基準電壓表23調至所需數值。按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于1．套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。1本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。
