保定性價比高的異物激光清障儀基地

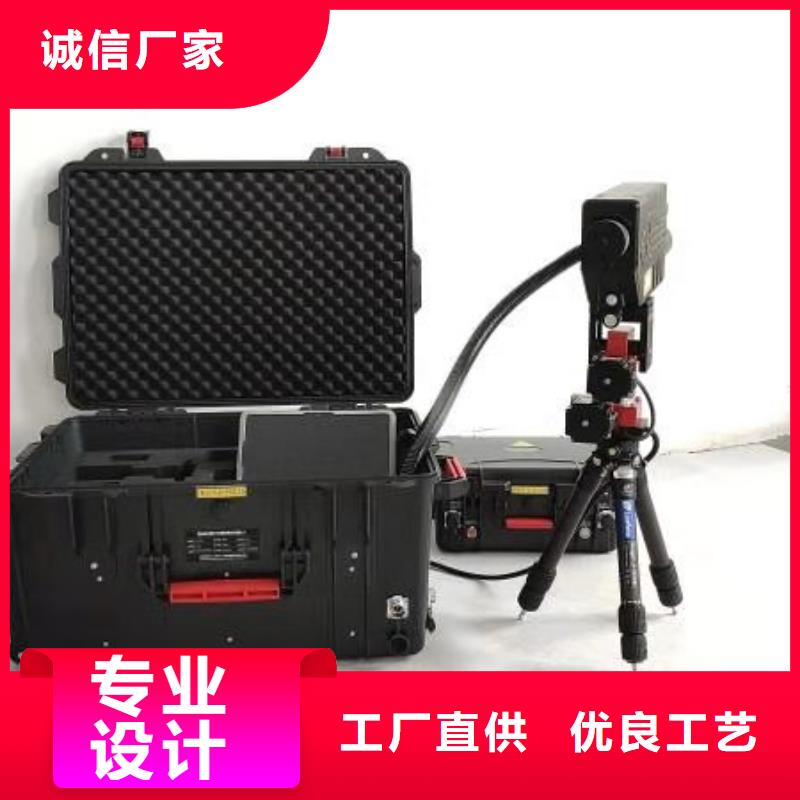

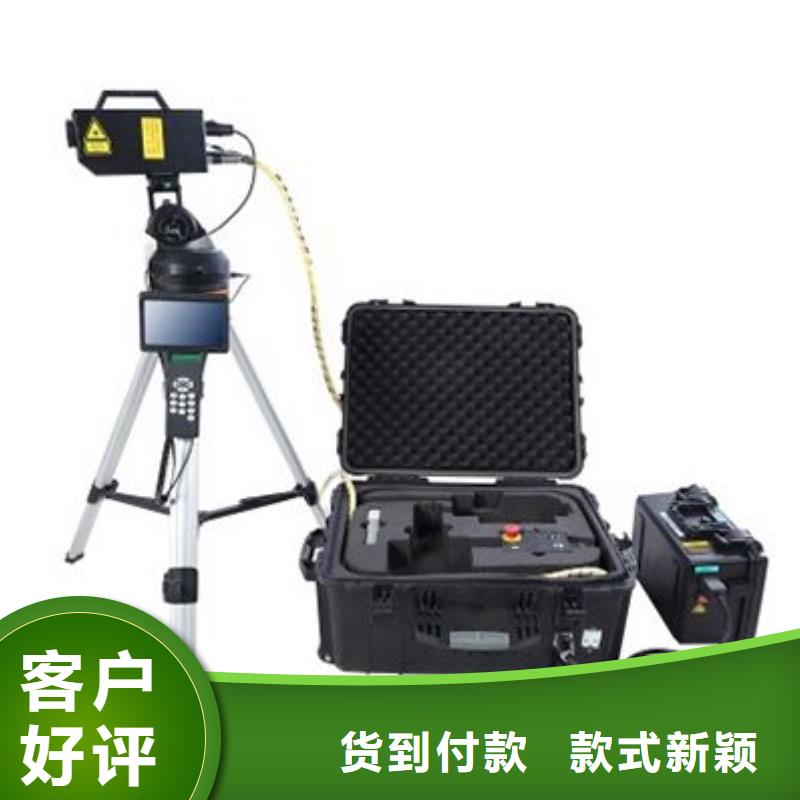

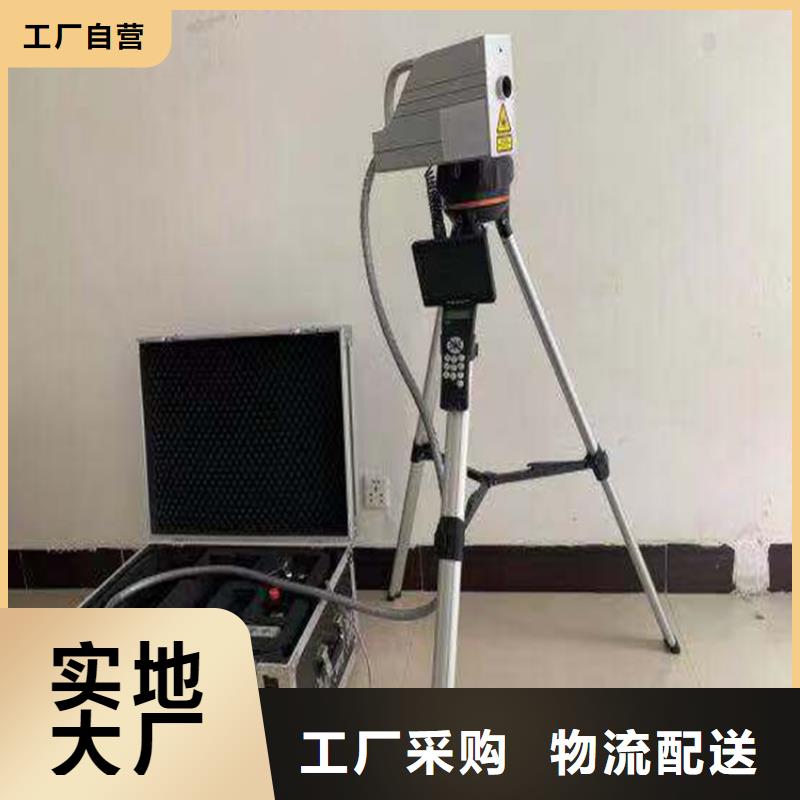

保定清障儀清障作業操作 1）通過按 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統，等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！

保定清障儀屬材料異物，可用于遠距離砍樹、削枝，可用于遠程馬蜂窩；（2）有效距離：0～300米；（3）激光器類型：光纖激光器；（4）主機激光光源冷卻方式采用：風冷冷卻；（5）輸出功率：0～500W連續可調；（6）激光輸出波長：1080±10nm；（7）激光輸出焦距在0～500米范圍內可動態調節，聚焦光斑尺寸≤12mm；（8）具備十字光標指示功能，十字光標中心為激光出光點，光標具備多種顏色多種形狀可選；（9）發射頭部分采用同軸同向的出光方式，不接受非同軸的平行出光方式；（10）具備電子望遠瞄準系統，采用云臺控制、激光器控制與顯示一體的平板電腦，自動對焦相機配合手持平板顯示遠處目標，無需肉眼觀察，0-500m平板上清晰可見 光學調焦不低于60倍；平板電腦具有記錄作業過程功能，可通過工作錄像追溯操作過程；（11）具備高精度自動跟蹤云臺，云臺旋轉角度滿足水平：0°～360°，垂直：﹣90°～90°，具備機械保護和失電保持功能；（12）智能自動跟蹤瞄準功能：1）具有快速瞄準目標的能力，在任意倍率下，用戶直接在控制平板電腦上點擊待目標后，云臺會在1秒內自動瞄準目標，指哪打哪；2）具備多種工作模式，提供手動切割、半自動切割和全自動切割等功能，滿足不同作業需求；3）半自動切割模式下，具備電子圍欄功能，具備自動往復切割功能；4）全自動切割模式下，具備異物識別、自動生成切割路徑功能，作業過程中，具備人工輔助微調切割功能，提高作業效率；

保定清障儀作業方案危害導線的樹木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的動物（如蛇類）、熱氣球等的；另外，導線融冰、飛行器擊落、危化品引爆等等。1套管理系統：機器W操作員、員雙授權啟動機制，工作記錄追溯軟件（選配）2套瞄準系統：光學瞄準系統，實現視頻指示和瞄準指示功能可見激光同軸指示，實現夜間作業5套操作控制：電源（220kV）鑰匙控制設備急?？刂萍す馍渚€控制（12V）: I級控制【員】II級雙控【操作員】功率調節控制6 350W 500W釆用48V直流供電輕便1000W需要電源或發電機供電公司激光產品發展沿革業優勢躍巨離非接觸式作業，無需停電、不登高、基本不受天氣及光線影響，晝夜均可 ?Mk對突發危害可應急處置。作業對危害導線 木、鳥窩、蜂窩、遮陽網、漁網、塑料布、廣告布、風箏線、釣魚線、 入侵導線的云（如蛇類）、熱氣球等的； 另外，導線融冰、飛行器擊落、?；芬鹊取Ｗ鳂I效果、、經濟

保定清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！

保定清障儀信息感謝您選擇青島天正華意電氣設備有限公司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

保定清障儀平板控制軟件界面4.1 平板軟件打開方法打開主機的電源開關，點按操控平板電源開關，開啟操控平板，等平板開機后，雙擊 桌面“ 激光清障 ”軟件打開智能清障系統。4.2 控制軟件界面說明5 使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2 組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。

保定清障儀 3整機各部件和控制按鈕3.1整機各部件圖及說明3.2激光發射頭3.3 激光器控制盒說明OFF/ON鑰匙開關。插入鑰匙，旋轉至ON位置上電。POWER 電源指示，綠燈亮時表示電源已經正常上電。激光出光指示，黃燈亮表示激光器在出光。ALARM 報警指示，紅燈亮時表示激光器發生故障報警，蜂鳴器響同時紅燈閃亮。3.4激光器供電接口定義說明（電源接口以實物為準）a.將激光清障設備水平放置于合適位置。b.設備上電前測試供電電壓是否處于合適電壓（48V），電源線接觸是否良好。c.在不帶電狀態下將激光器的電源線及控制線電纜接好。d.注意保護好激光出光口，防止灰塵粘附鏡片。e.光纖鎧纜小彎曲半徑不得小于20cm。4平板控制軟件界面4.1平板軟件打開方法打開主機的電源開關，點按操控平板電源開關，開啟操控平板，等平板開機后，檢查是否連接上WIFI (qingzhang) 等連接上后雙擊桌面 激光清障圖標 打開智能清障系統。4.2控制軟件界面說明5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。

保定清障儀信息感謝您選擇青島天正華意電氣設備有限公司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

保定清障儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的 技術抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。

保定清障儀清障作業操作 1）通過按 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統，等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！
