保定地埋電纜管線探測儀地下電纜故障探測儀在非開挖的情況下，對地下管道、電纜、光纜進行定位和埋土深度測量，查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器等先進技術，具有抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。一、電纜故障探測儀特點（一）功能多 1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。2、 接收機功能: 用于對地下電纜的位置、走向、埋深及電流測量。3、左右定位箭頭指示目標管線位置，定位快速、；前后箭頭和dB值指示防腐層破損點的位置及大小。4、具有背光功能，適合夜間搶險使用。5、用于埋地電纜故障點定位。6、電流測量：測量發射機施加到被測管線上的電流。7、萬用表功能：可測量輸出電壓、輸出電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。(二)定位精度高 : 多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的度。1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（）或水平梯度（）的變化 據其值的位置來定位；2、極小值法: 用谷值模式 通過測定垂直分量（）的變化 據其小值的位置來定位。

保定地埋電纜管線探測儀卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。 圖2-2-1 卡鉗法附件連接2、卡住管線將卡鉗卡住管線的裸露部分，如下圖所示： 圖2-2-2 卡鉗耦合法注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。

保定地埋電纜管線探測儀本儀器有高壓輸出， 危險！！！一、概 述電纜外護套故障測試儀主要用于交聯電纜外護套的故障檢測，也可以用來定點單芯電纜的外護套故障，定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。電纜外護套故障測試儀的輸出電壓為5/10KV 及以下，滿足中國標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和性試驗以及電纜外護套的故障定位。快速準確查找500kv以下單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。伴隨城網改造的展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因為電纜埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

保定地埋電纜管線探測儀感謝您購買了本公司的智能電纜綜合探測儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。——嚴格遵守本手冊所列出的規則及注意事項。?本儀表根據IEC61010規格進行設計、生產、檢驗。?任何情況下，使用本儀表應特別注意。?注意本儀表機身的標貼文字及符號。?儀表設計了過壓保護，但應避免直接接觸或直接連接帶電導體。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?耦合鉗在發射信號時，產生嘯叫聲屬于正常現象。?耦合鉗在發射信號時，會產生較大的磁吸力，此時禁止打開鉗口，必須關閉發射機電源后才可以打開鉗口。?使用直連輸出模式時，嚴禁將紅黑測試線接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?測量過程中，嚴禁接觸裸露導體及正在測量的回路。?確認導線的連接插頭已緊密地插入儀表接口內。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸出插孔，以免觸電。?請勿在易燃性場所測量，火花可能引起爆炸。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?若儀器潮濕，請干燥后再保管。?電池電壓低符號顯示，請及時充電。?測試儀長時間放置不使用，請每3個月給電池充電一次。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?發射機輸出電壓150Vpp，切勿工作時直接觸碰輸出夾和目標管線！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”符號為警告標志，使用者必須嚴格依照本手冊內容進行操作。

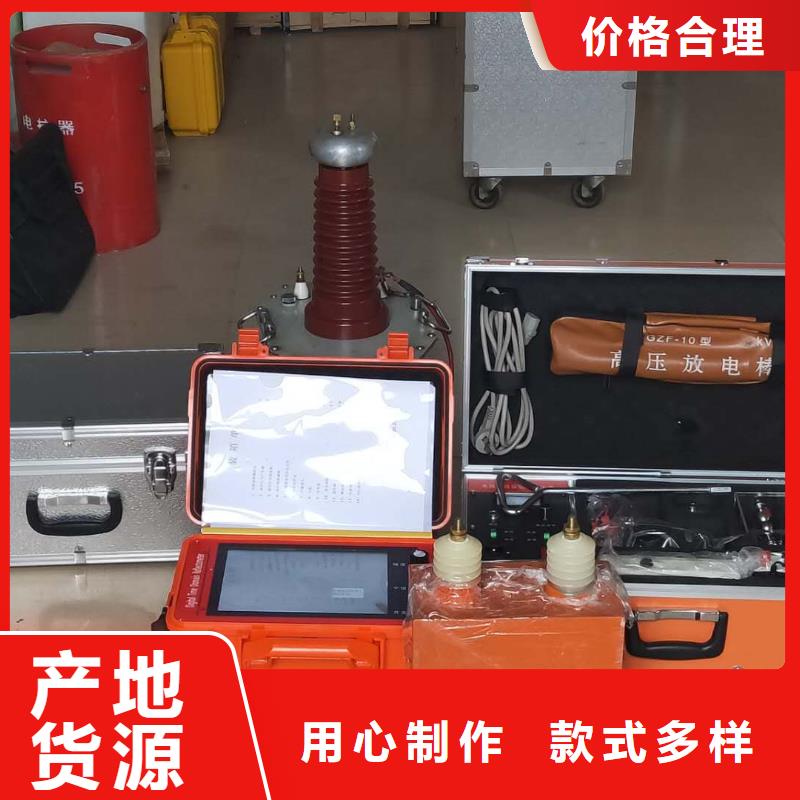

保定地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

保定地埋電纜管線探測儀二、可選擴展功能模塊1.內置L1/L5高精度GNSS定位模塊：定位和距離測量。2.機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。三、可選附件1.測深輔助傳感器：用于測深時的干擾提醒。2.發射卡鉗：用于向運行電纜耦合信號。3.柔性卡鉗：用于電纜的性識別。4.聽診器：用于狹小場合的電纜識別。5.查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。6.外置RTK GNSS定位手持機（精度厘米級）。四、技術指標A.發射機1.輸出方式：直連、卡鉗、輻射、查障升壓器2.輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz3.輸出功率：15W max，10檔可調4.阻抗匹配：全自動5.過壓過流保護：全自動6.人機界面：320×240點陣黑白LCD7.電源：內置鋰離子電池組，標稱7.4V，＞6Ah8.充電器輸入：AC100-240V，50/60Hz9.充電器輸出：DC8.4V，2A10.體積：280×220×90mm11.質量：2.3kg12.防護：IP6513.使用條件：-25℃－60℃，3Ah7.充電器輸入：AC100-240V，50/60Hz8.充電器輸出：DC8.4V，2A9.體積：680×120×277mm10.質量：2.0kg11.防護：IP6512.使用條件：-25℃－60℃，＜90％RH，＜4500m

保定地埋電纜管線探測儀低壓脈沖法測試電纜長度（全長） 1）接線：先將雙夾測試線接至（預定位儀后側板）采樣端口，再將測試線的紅夾子夾在電纜的一個好相，黑夾子夾在電纜的另一個好相。2）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。3、波速測量儀器直接給出了4種常用電纜的平均波速，有時也會碰到需要測試未知波速的電纜，此時就要用到波速測量功能。波速的測試方法如下：1）選一條已知長度的電纜，是100米以上，越長測量結果越準確。2）接線：與“低壓脈沖法測試電纜長度”中的1）相同。3）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式調整為“速度測量”；按“全長”鍵將電纜類型顯示區調整為已知電纜的長度。4）與上述“低壓脈沖法測試電纜的斷線、短路故障距離”中的2）、3）、4）相同。距離顯示區顯示的就是該電纜的波速。4、沖擊閃絡法測試電纜的高阻故障距離1）接線： 首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣盒與測距主機相連接，再把采樣盒放置于高壓電容器的接地線旁邊。

保定地埋電纜管線探測儀注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法接收機在地面探測時可以感應到很強的信號，信號特性比較明確，而且可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下的路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少臨近管線的干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會有衰減。但若接地良好，電容電流很小，可以不予考慮。這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。

保定地埋電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性識別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（停電電纜）進行路徑探測和識別的接線方式，可以充分發揮儀器的功能，并能程度地減小干擾影響，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。

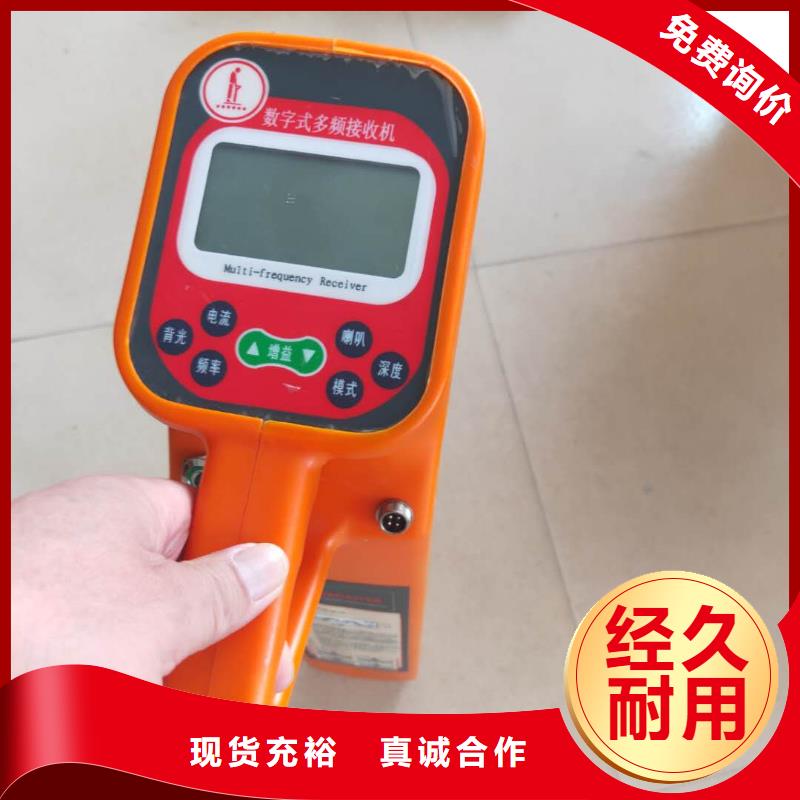

保定地埋電纜管線探測儀電纜故障探測儀組成部分及其結構功能（一）接收機：接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。接收機用來對目標管線定位、測深。2.1接收機功能：開、關鍵(1) 按下開鍵即開機，按下關鍵即關機。開啟接收機后，如在設置的自動關機時間內沒有按動任何功能鍵，接收機則自動關機。如按動任意功能鍵，則接收機會重置關機時間。f鍵 (2) 頻率選擇鍵：根據發射機的頻率選擇對應的檢測頻率，可供選擇的頻率包括無線電、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。儀器型號不同，頻率配置也不相同，具體頻率根據生產廠家的產品規格書確定。模式鍵(3) 模式鍵用來選擇接收機的工作模式，用于管線定位。定位過程中一般先用峰值法進行測量。測繪模式包括：谷值模式峰值模式寬峰模式峰值箭頭模式電力模式：可檢測50Hz電力電纜當有外接A字架或識別夾鉗時，還可以選擇外接信號模式。增益鍵(4) 增益鍵用來調節增益大小，按下鍵增大增益，按下鍵減小增益，在調節過程中，在顯示窗口的下側中間顯示增益大小（16），常按或3秒啟動自動增益功能，此時增益數字變成閃動的光標（如左圖所示），儀器自動調整信號強度到滿刻度的70％左右。信號的相對強度通過顯示窗口上方的條形圖（8）和圖形下面的數字
