白銀雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數200kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1．概述3．控制系統的主要功能：手動控制及自算機控制。手動充電方式：手動調節電 ?同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。?標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；?過壓、過流保護，自動接地；?自動點火： 手動控制?緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。?4．系統結構系統結構示意圖如圖2：圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，所有底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。

白銀雷電沖擊發生器主要部件1、充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/200mA的高壓整流硅堆反向耐壓200kV，平均電流0.2A，高壓整流硅堆安裝在充電變壓器前面，可倒換充電電壓極性；(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊對稱恒流充電方式；(6)自動控制時，恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器2只，采用50kV，300M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為2級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱2級塔式結構.每級包括2臺MWF50-1.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手、自動調節球隙 (4)單臺脈沖電容為1.00.05F，直流工作電壓50kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；

<白銀>天正華意電氣設備有限公司 白銀沖擊電壓發生器全自動試驗系統成套裝置廠家-價格低

白銀雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。

<白銀>天正華意電氣設備有限公司 白銀沖擊電壓發生器全自動試驗系統成套裝置廠家-價格低

白銀雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<白銀>天正華意電氣設備有限公司
白銀沖擊電壓發生器全自動試驗系統成套裝置廠家-價格低

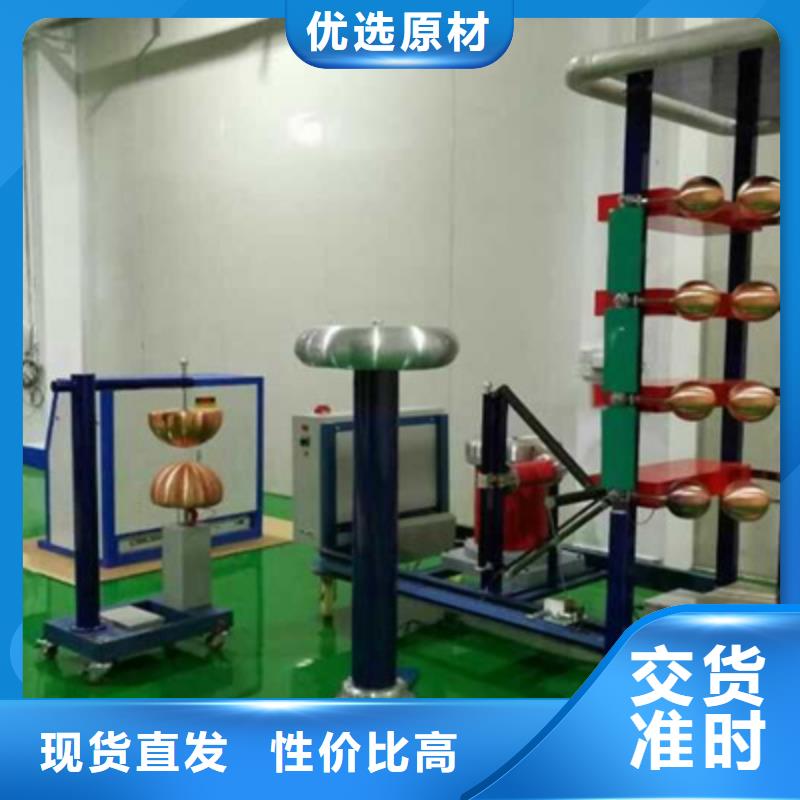

白銀雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

<白銀>天正華意電氣設備有限公司

白銀雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

白銀雷電沖擊發生器波頭(前)電阻、波尾電阻均采用板形結構，無感繞制，其自感2.5H(減小電感的目的是為了增大負載容量，對于特大容量的負載（如大于5000PF）此項可采用外加調波電容和調波電阻的合適的組合來達到增大負載的目的。)，接頭均為彈簧壓接力式；(6)波頭(前)、波尾電阻支架可以由四支電阻同時并聯，波頭(前)、波尾電阻長度相等，可通用，且每一級都設有存放多余的調波電阻及短路桿的位置；用短路桿插接可方便使發生器串聯運行；(7) 全套配有7.1 雷電波頭電阻2套；7.2 波尾電阻1套；7.3充電電阻1套（備用1只）；(8)級球隙采用雙邊異極性觸發，級至第二級球隙均采用三間隙球隙點火，同步誤動率或拒動率不大于2％；同步范圍≥20％。(9)各級球隙距離由電動機驅動作直線調整，控制系統指示對應球距的充電電壓，傳動結構帶有上下限位開關；(10)球隙距離可在控制系統上手動或自動調節；(11)本體可每二級或三級并聯使用，并聯連接桿采用統一接插件，方便換接。設備上能擱置多余的調波電阻而不影響電氣性能；(12)每級試驗存放調波電阻和連接桿的托架；(13)各級采用二端密封絕緣筒，密封性能良好；(14)各級間均采取防暈措施，在整套充電過程中不會出現明顯電暈。(15)級間絕緣及機械支撐能夠承受100kV直流電壓而不產生放電。(16) 發生器頂部裝有均壓罩。

白銀沖擊電壓發生器全自動試驗系統成套裝置廠家-價格低

白銀雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。
