眾所周知，跳、合閘線圈設計時都是按短時通電而設計的。跳、合閘線圈的燒毀，主要是由于跳、合閘線圈回路的電流不能正常切斷，至使跳、合閘線圈長時間通電造成的。一、分閘線圈長時間通電的原因  1、斷路器拒分  控制回路正常時，斷路器出現拒分的
故障均為連桿機構問題，死點調整不當，使斷路器分閘鐵芯頂桿的力度不能使機構及時脫扣，使線圈過載，造成分閘線圈燒毀。  2、分閘電磁鐵機械故障  線圈松動造成斷路器分閘時電磁鐵芯位移，使鐵芯卡澀，造成線圈燒毀。或是由于鐵芯的活動沖程過小，當接通分閘回路電源時，鐵芯頂不動脫扣機構而使線圈長時間通電燒毀。  3、輔助開關分合閘狀態位置調整不當  在斷路器分合閘狀態時，應調整
輔助開關使其指示到標示的范圍內，然而實際調整斷路器開距和超行程等參數時，會改變斷路器分合閘的初始狀態，而輔助開關分合位置的初始狀態未做相應的調整，將導致輔助開關不能正常切換分合閘回路而使分閘線圈燒毀。  4、分閘控制回路輔助開關接點使用不當  分閘控制回路上接有一對延時動合接點，該延時目的是為了保證斷路器在合閘過程中出現短路故障時能完成自由脫扣。然而，當斷路器合閘時間極短，遠小于斷
路器的分閘時間，斷路器未來得及脫扣時就已合閘到位，此時，分閘控制回路的延時接點的延時作用將失去意義。相反，該延時接點在分閘過程中，由于輔助開關動靜觸頭絕緣間隙較小，經常出現拉弧現象，頻繁拉弧，久而久之使輔助開關的觸頭燒毀，繼而引起分閘線圈燒毀。  5、分閘回路電阻偏大  分閘線圈回路絕緣降低，或是線路過細造成電阻偏大，使得分閘回路電壓有衰減，導致控制電壓達不到線圈分閘電壓動作值，分
閘線圈長期帶電，線圈燒毀。二、防止分閘線圈燒毀的措施  (1) 將分閘回路的延時動合接點改接為一對普通的常開接點，經常檢查輔助開關的接點及輔助開關的拐臂螺絲，正確調整輔助開關的位置，使輔助開關與斷路器分合閘位置正確、有效地配合。  (2) 固定好分閘線圈，經常檢查分閘線圈的鐵芯有無卡澀。  (3) 每年的檢修工作中，正確調整好斷路器的連桿機構，經常檢查斷路器的自由脫扣是
否正常，斷路器的低電壓動作試驗是否在額定電壓的30%-65%時可靠跳閘。

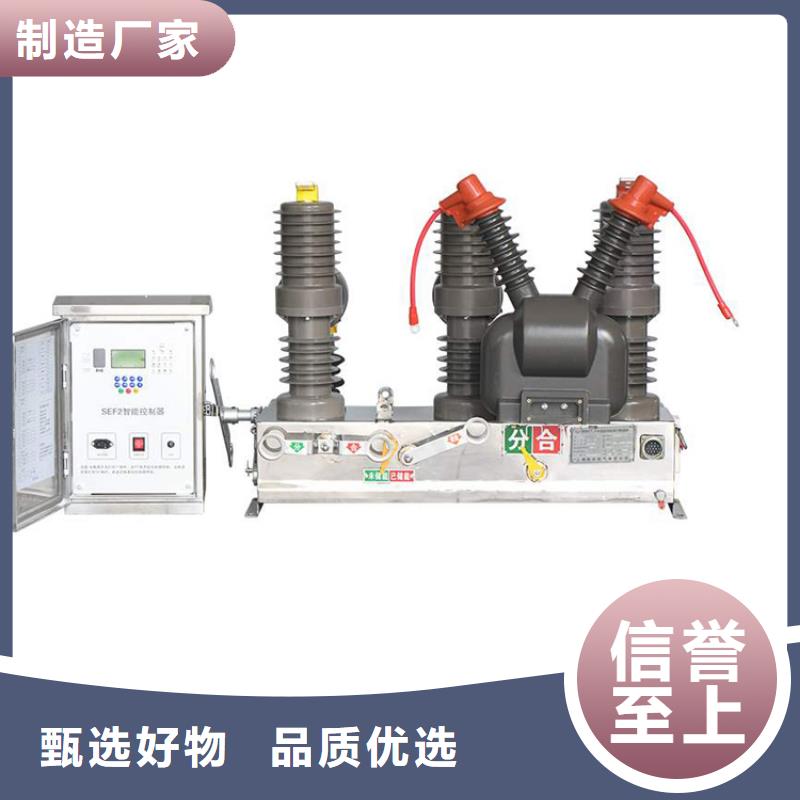

混合型直流真空斷路器工作原理混合型直流真空斷路器典型結構見圖1，它由斥力真空觸頭機構(VI)、換流電路(C-F-L-D)和避雷器(MOA)并聯組成。混合型中壓直流真空斷路器的研究圖1HDCVB結構示意圖正常情況下，斥力真空觸頭機構處于合閘狀態，換流晶閘管組件處于關斷狀態，換流電容預充電。當傳感器檢測到故障電流或控制器接到分閘指令后，立即觸發斥力機構驅動觸頭分離(t1)，真空滅弧室觸頭分離形成真空電弧，觸頭間產生弧壓。當觸頭間隙形成足夠的開距或延遲一定的時間后(t2)，控制器向晶閘管組件F發出導通號，主回路電流i開始向換流支路轉移，換流電容C的放電電流iC一部分可能會從二極管D上流過，VI支路電流iVI將逐漸減小直至過零熄弧(t3)。換流電流大于主回路電流部分將流過二極管支路(t3~t4)。當iD過零D截止后，主回路電流全部轉移到C-F-L支路上(t4)，一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。同時，斷路器兩端出現正向過電壓。當換流電容反充電壓大于MOA動作電壓后(t5)，電流向MOA支路轉移，MOA開始限壓吸能。隨著F電流減小到零后截止關斷，短路電流全部轉移到MOA上(t6)，系統感抗中存儲的能量被MOA吸收耗散(t6~t7)，終電流減小到零被切斷，分斷過程結束(t7)，見圖2。混合型中壓直流真空斷路器的研究圖2HDCVB分斷過程示意圖斥力真空觸頭機構VI上并聯二極管組件D使分斷過程中恢復過電壓出現的時刻后移，為觸頭電流過零后動靜觸頭間介質恢復創造了近似零電壓的恢復過程，增強了觸頭間隙后續承受恢復電壓的能力，提高了分斷可靠性。在電感L兩端并聯續流二極管的目的是為了減小晶閘管組件通過浪涌電流后截止時的du/dt和降低電容反充電壓幅值。基于強迫換流原理的HDCVB通流能力強，分斷電流高，且分斷時間短，限流效果和工程適用性好。5、結語混合型中壓直流真空斷路器方案，原理簡單、分斷速度快、可靠性高，可以實現大容量中壓直流分斷，基于斥力原理的真空觸頭機構可以實現額定電流通流和快速動作的功能;中壓脈沖功率組件均壓措施改善了串聯應用的分壓特性，采用擴大門極和強觸發可有效提高浪涌通流能力，光控觸發的方案實現了電氣隔離，節約了觸發電源;避雷器的能量等效性原則和參數設計方法等為中壓直流短路器的研制打下了堅實的基礎。
