安陽交流采樣現場校驗儀 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．6 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A 、2.5A、5A、10A、20A　　輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～120％ FS（800V量程0～105％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流、有功功率準確度 0.05％ FS；3．5 無功功率準確度 0.1％ FS；3．6 電流對同名相電壓的相位準確度　　0.050；3．7 頻　率　　調節范圍 45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10-5；3．8 相　位　　調節范圍0～359.990， 調節細度 0.010；3．9 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．10 交流電壓、電流及功率輸出穩定度　 ≤0.01％ FS /60s；3．11 諧波2～31次，幅度0～20％，各次諧波相位細度0.010·N（N為諧波次數）；3．12 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．13 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．14 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．15 直流電壓、電流輸出穩定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流電壓調定值準確度0.05％ FS；3．17 直流電流調定值準確度0.1％ FS；3．18 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．19 直流測量準確度（用于變送器輸出測量） 0.02％ FS（電壓0～±24V，電流0～±24mA）；3．20 工作電源　 單相220V±10％，　50HZ±5％；

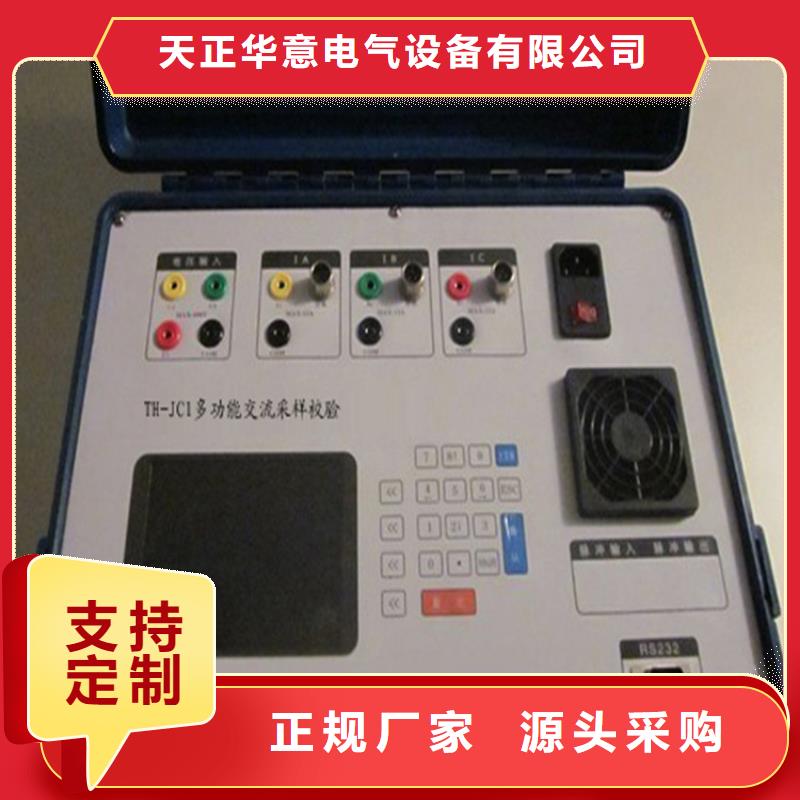

安陽交流采樣現場校驗儀本裝置是按照GB/T13729-92《遠動終端通用技術條件》、DL/T630-1997《交流采樣遠動終端通用技術條件》和檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、電力公司《交流采樣測量裝置校驗規范》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 307-2006的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 可半自動或自動檢驗交流采樣裝置和電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．3 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．4 功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

購買多功能校準器-現貨充足有保障

安陽交流采樣現場校驗儀 在“交流電量送數”界面中分別按“1”、“1”、“0”、“.”鍵（“手動送數”欄里顯示為“＋110.000”），再按屏幕下邊的“電壓”鍵，則電壓輸出為220V；⑵此時可按屏幕下邊的“步進”鍵，退出“交流電量送數”界面，回到“交流電流輸出設置”界面中再按屏幕下邊的“送數”鍵，重新進入“交流電量送數”界面里，分別按“1”、“0”、“0”、“.”鍵（“手動送數”欄里顯示為“＋100.000”），再按屏幕下邊的“電流”鍵，則電流輸出為2.5A；也可直接分別按“0”、“0”、“0”、“1”、“0”、“0”、“.”鍵（“手動送數”欄里顯示為“＋100.000”）以補零移位的方式輸入“”，再按屏幕下邊的“電流”鍵，則電流輸出為2.5A；⑶按屏幕下邊的“步進”鍵，退出“交流電量送數”界面，回到“交流電流輸出設置”界面中再按屏幕下邊的“送數”鍵，重新進入“交流電量送數”界面里，此時可分別按“0”、“.”、“5”、“”鍵（“手動送數”欄里顯示為“＋0.50000L”），再按屏幕下邊的“因數”鍵，則功率因數輸出為0.5L；也可分別按“3”、“0”、“.”鍵（“手動送數”欄里顯示為“＋30.0000”），再按屏幕下邊的“角度”鍵，則功率因數輸出為0.5L；⑷按屏幕下邊的“步進”鍵，退出“交流電量送數”界面，回到“交流電流輸出設置”界面中再按屏幕下邊的“送數”鍵，重新進入“交流電量送數”界面里，分別按“5”、“1”、“.”鍵（“手動送數”欄里顯示為“＋51.0000”），再按屏幕下邊的“頻率”鍵，則頻率輸出為51Hz；到這里，“送數”方式完成各電量幅值的上升操作。

<安陽>天正華意電氣設備有限公司

安陽交流采樣現場校驗儀額定電壓當前的電壓量程；額定電流是指當前的電流量程；PT是指電壓變比表的變比倍數；CT是指電流變比表的變比倍數；相別是指三相合源和A、B、C分源；分格是指校表過程中，設定用多少分格校完該表的分格數；總分格是指被校表的原有分格數；866.0 W是指被校表的總分度值。可以根據不同的功率表更改數據。顯示屏下區域，可以翻頁操作，使用【←】、【↑】、【→】、【↓】鍵可以實現翻頁操作。按【↑】、【↓】鍵后，頁面將實現循環翻頁。按次【↑】鍵后頁面顯示為：根據下區域頁面提示：開機默認額定電流量程為5.0A按數字【1】—【8】鍵可以切換數字所對應的額定電流量程。如按數字【5】鍵、頁面額定電流格中5.0A則切換為10.0A，既本機滿量程輸出為10A。按數字【9】、【0】鍵可在正、負功率間切換，開機默認為正功率、負功率只對有特殊要求的用戶提供。按第二次【↑】鍵后頁面顯示為：開機默認額定電壓量程為100V，額定電壓量程的切換方法與額定電流量程的切換方法一樣。這里就不再闡述。按【7】-【0】鍵后，實現輸出相別的切換。按【9】鍵后則本機只實現B相電壓、電流的輸出。其它雷同。按第三次【↑】鍵后頁面顯示為：開機默認相位為50Hz，操作方法同上。

購買多功能校準器-現貨充足有保障

安陽交流采樣現場校驗儀額定電壓當前的電壓量程；額定電流是指當前的電流量程；PT是指電壓變比表的變比倍數；CT是指電流變比表的變比倍數；相別是指三相合源和A、B、C分源；分格是指校表過程中，設定用多少分格校完該表的分格數；總分格是指被校表的原有分格數；866.0 W是指被校表的總分度值。可以根據不同的功率表更改數據。顯示屏下區域，可以翻頁操作，使用【←】、【↑】、【→】、【↓】鍵可以實現翻頁操作。按【↑】、【↓】鍵后，頁面將實現循環翻頁。按次【↑】鍵后頁面顯示為：根據下區域頁面提示：開機默認額定電流量程為5.0A按數字【1】—【8】鍵可以切換數字所對應的額定電流量程。如按數字【5】鍵、頁面額定電流格中5.0A則切換為10.0A，既本機滿量程輸出為10A。按數字【9】、【0】鍵可在正、負功率間切換，開機默認為正功率、負功率只對有特殊要求的用戶提供。按第二次【↑】鍵后頁面顯示為：開機默認額定電壓量程為100V，額定電壓量程的切換方法與額定電流量程的切換方法一樣。這里就不再闡述。按【7】-【0】鍵后，實現輸出相別的切換。按【9】鍵后則本機只實現B相電壓、電流的輸出。其它雷同。按第三次【↑】鍵后頁面顯示為：開機默認相位為50Hz，操作方法同上。

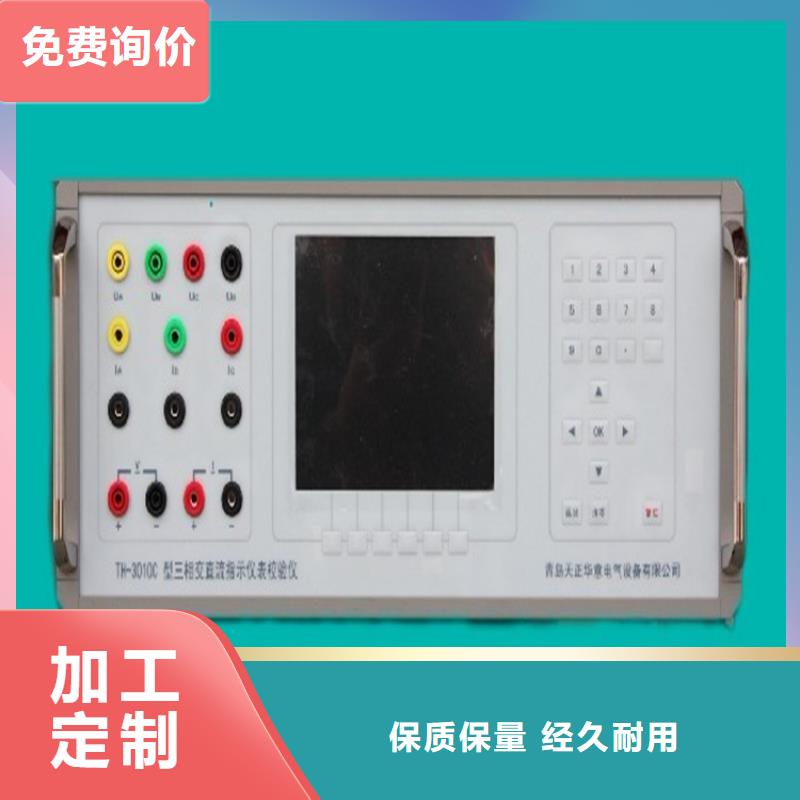

安陽交流采樣現場校驗儀 三相交直流標準源，是根據標準和規程而設計的一種檢定裝置，不需要外配標準表，可對0.5級以下單、三相交/直流電壓表，交/直流電流表，功率表進行自動或手動校驗，此外還可以對頻率表、相位表、功率因素表、變送器、電力負荷變量器、功率繼電器進行校驗檢定。二、本校驗儀技術指標符合：JJG597—05交流電能表檢定裝置規程SD 111—83交流儀表檢定裝置校驗規程SD 112—83直流儀表檢定裝置校驗規程三、主要特點：1、數字調頻、調相、調幅、智能化設計、操作由鍵盤控制；2、電壓、電流輸出具有恒壓、恒流特性，定頻、定相功能；3、多功能標準表具有功率、電能、交/直流電壓、交/直流電流標準；4、直流輸出與交流輸出分開；5、輸出電壓短路、輸出電流開路具有自動保護功能，并有聲光提示；6、背光式液晶顯示直觀明了；7、采用編程方式電表進行檢驗，直接顯示誤差并打印測試結果；8、具有除電能表外的軟件修正標準表功能。四、主要技術指標：1、輸出電壓檔：30V、100V、200V、400V、600V調節細度為0.01％，各檔有20％余量；2、輸出電流檔：0.1A、0.5A、1A、2.5A、5A、10A、20A調節細度為0.01％，各檔有20％余量；3、輸出頻率范圍：45—65Hz，調節細度0.01Hz；4、輸出相位調節：0—360°，調節細度0.1°；5、相角對稱度：三相四線電壓120°±0.5°、三相三線電壓60°±0.5°、電流120°±1°；6、輸出波形失真度：電壓、電流波形失真度＜0.5％；7、直流電壓與交流電壓相同并增加直流75mv檔；8、直流電流與交流電流相同并增加直流1mA檔；9、輸出直流電壓、電流紋波為≤1％；10、輸出電壓、電流、功率穩定度為0.02％/2（分鐘）；11、輸出電壓、電流表準確度0.1％；12、輸出電壓、電流每相額定容量為20VA，輸出直流電壓、電流額定容量為15VA；13、供電電源：220V±10％、50Hz±1％線路無突變負載；14、工作環境溫度：-5℃—35℃、濕度為85％，無腐蝕性氣體；15、體積：長350×寬430×高190（mm）；16、重量：25Kg

購買多功能校準器-現貨充足有保障

安陽交流采樣現場校驗儀 使校準儀輸出為被檢表的實際值，按動誤差鍵，再按照以上調節方式使校準儀輸出為被檢表的測量值，此時，誤差窗口顯示被檢表的相對誤差。此點測試完成，按動誤差鍵退出，此時，校準儀恢復到設置值，可進行下一點的測試。例如：測試DC5V的誤差，使校準儀輸出DC5V，按動誤差鍵，調節校準儀的輸出，使被檢表顯示為5V，此時誤差窗口顯示被檢表5V的相對誤差。要進如行其他點的測試，可按動誤差鍵，重復上述過程即可！7.5.7：每一次測量完畢，應按住下降鍵2~3秒鐘，使輸出回零后，再做下一次測量。7.5.8：當出現“超載”時，LCD屏顯示“斷”校準儀進入保護狀態，輸出為零，此時請檢查輸出接線是否有誤，待查明原因以后，按通斷鍵，重新進行測試。7.5.9：從“ACI（高阻表）”和“-”是交流高內阻表電流輸出(0-10A)。8、注意事項：8.1：當校準儀有輸出時，盡量避免轉動各種開關，以免損壞儀器和被檢表。8.2：當使用外控調節時， 每次測量完畢，務必將輸出降為零8.3：本校準儀輸出電壓1050V，操作時請注意人身。8.4：輸出連接導線要有足夠的絕緣強度（1500V）和截面積（＞5平方毫米，50A輸出時應＞10平方毫米）8.5：本校準儀不宜在相對濕度＞80％的環境中工作；供電電源和地線的質量將影響輸出穩定度。8.6：關機前請切斷所有輸出。9、整機的校準：9.1：校準儀必須定期用0.01級以上的標準器在基準工作條件下，即環境溫度23℃±2℃、相對濕度（40-75）％進行校準。9.2：在嚴重超差或者線性度不好的情況下，按照機內部件示意圖調整，否則提倡采用“閉殼”校驗的方法9.3:：“閉殼”校驗：將后面板上的鎖打到“校驗”狀態，LCD屏顯示校驗，選擇相應的量程和項目，調節校準儀，使輸出（標準表）為量程的滿度值（顯示值可能不是滿度值，此即是校準儀的誤差），按動校驗鍵，校驗鍵指示示燈熄滅，等到指示燈亮后，此檔校驗完成可進行其他檔位的校驗！校驗完畢后，將后面板上的鎖打回即可。

安陽交流采樣現場校驗儀 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．6 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A 、2.5A、5A、10A、20A　　輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～120％ FS（800V量程0～105％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流、有功功率準確度 0.05％ FS；3．5 無功功率準確度 0.1％ FS；3．6 電流對同名相電壓的相位準確度　　0.050；3．7 頻　率　　調節范圍 45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10-5；3．8 相　位　　調節范圍0～359.990， 調節細度 0.010；3．9 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．10 交流電壓、電流及功率輸出穩定度　 ≤0.01％ FS /60s；3．11 諧波2～31次，幅度0～20％，各次諧波相位細度0.010·N（N為諧波次數）；3．12 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．13 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．14 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．15 直流電壓、電流輸出穩定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流電壓調定值準確度0.05％ FS；3．17 直流電流調定值準確度0.1％ FS；3．18 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．19 直流測量準確度（用于變送器輸出測量） 0.02％ FS（電壓0～±24V，電流0～±24mA）；3．20 工作電源　 單相220V±10％，　50HZ±5％；

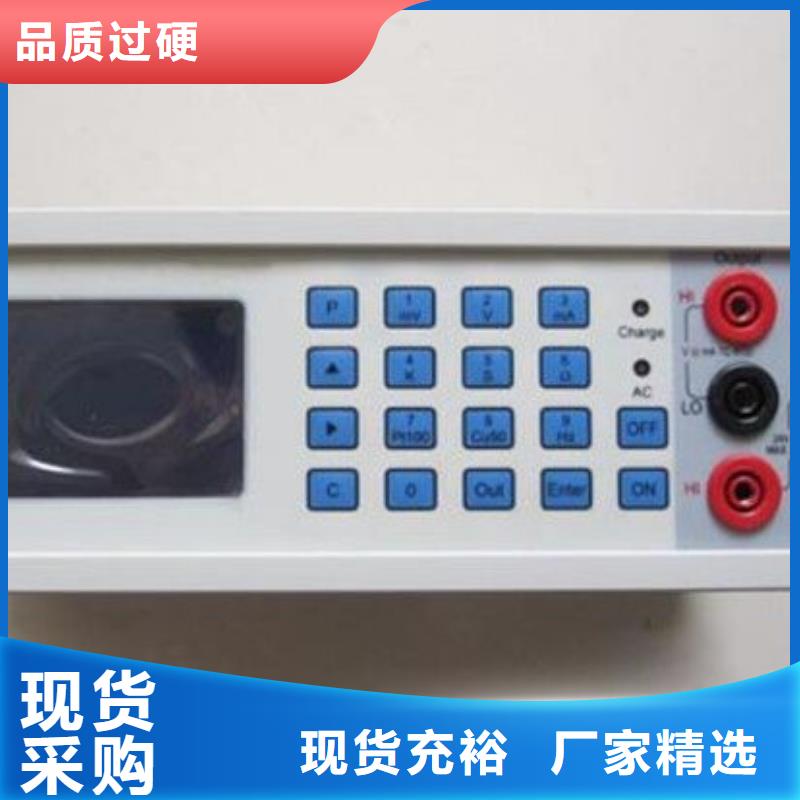

安陽交流采樣現場校驗儀 注意事項：1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2、本儀器輸出電壓達1000V，操作時應注意人身。3、本儀器不宜在相對濕度大于80％的環境中工作，供電電源質量將影響輸出穩定度。4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。5、關機前，請切斷所有輸出。1、概述TH30系列多功能鉗形表校準儀是一種LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.1級，交流0.2級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(0Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用“按位”調節，也可采用“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。2、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。

<安陽>天正華意電氣設備有限公司 購買多功能校準器-現貨充足有保障

安陽交流采樣現場校驗儀 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．6 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A 、2.5A、5A、10A、20A　　輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～120％ FS（800V量程0～105％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流、有功功率準確度 0.05％ FS；3．5 無功功率準確度 0.1％ FS；3．6 電流對同名相電壓的相位準確度　　0.050；3．7 頻　率　　調節范圍 45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10-5；3．8 相　位　　調節范圍0～359.990， 調節細度 0.010；3．9 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．10 交流電壓、電流及功率輸出穩定度　 ≤0.01％ FS /60s；3．11 諧波2～31次，幅度0～20％，各次諧波相位細度0.010·N（N為諧波次數）；3．12 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．13 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．14 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．15 直流電壓、電流輸出穩定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流電壓調定值準確度0.05％ FS；3．17 直流電流調定值準確度0.1％ FS；3．18 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．19 直流測量準確度（用于變送器輸出測量） 0.02％ FS（電壓0～±24V，電流0～±24mA）；3．20 工作電源　 單相220V±10％，　50HZ±5％；
