<安陽>天正華意電氣設備有限公司

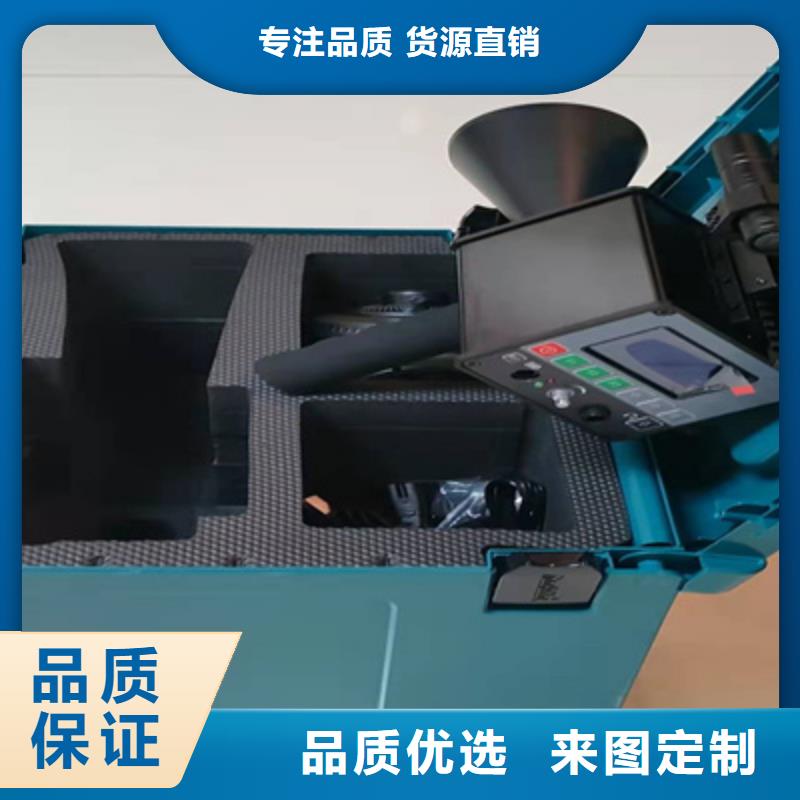

安陽局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上

<安陽>天正華意電氣設備有限公司 安陽手持式高壓開關柜局放測試儀

安陽手持式高壓開關柜局放測試儀 <安陽>天正華意電氣設備有限公司

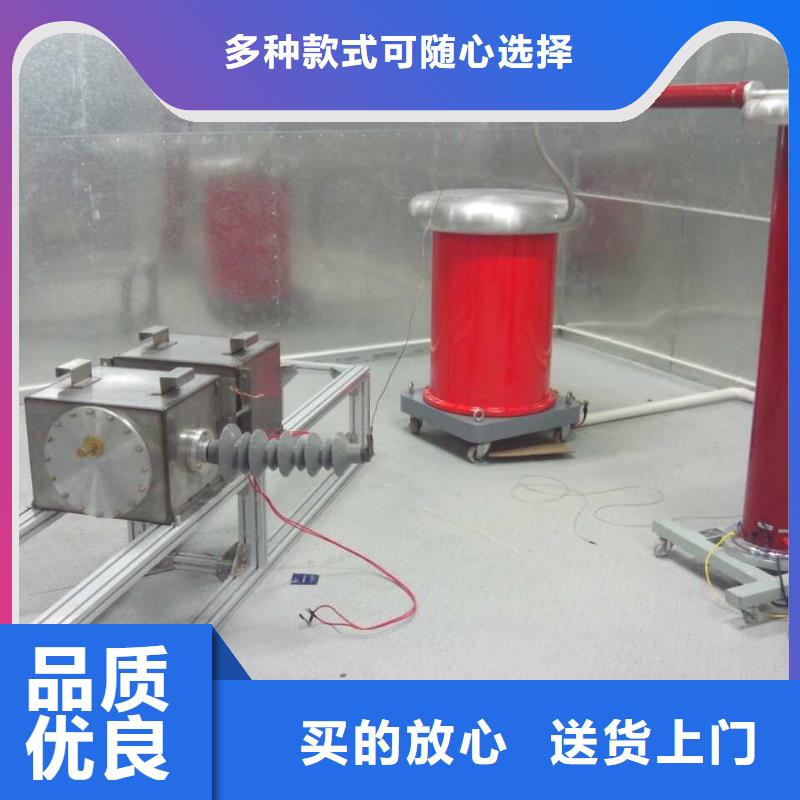

安陽局部放電檢測儀產品概述該高壓電纜局部放電檢測儀是我公司技術人員根據多年電纜局部放電檢測經驗，設計生產，適用于高壓電纜的局部放電在線檢測及定位。整套儀器主要由檢測主機、傳感器以及通訊線纜等組成，針對不同的現場環境我公司設計有多種型號的傳感器（聲電傳感器、高頻電流互感器），能夠靈敏的檢測到電纜內部，由于局放會產生超聲波、電磁波等信號聲電傳感器能夠?qū)崿F(xiàn)在與被測電纜不接觸的狀態下檢測電纜內部的局放信號，通過檢測主機、檢測軟件對放電信號進行分析處理，識別放電信號的強弱，同時能夠判斷放電的大致位置分析判斷被測點的絕緣狀況，提前電纜、端子箱等設備發生爆炸、著火等事故的發生。四、主機性能指標通道數： 4個獨立測量通道 1個外部觸發輸入通道 采樣率：200MSa/s采樣精度：12bit顯示屏尺寸：6.5寸操作方式：鼠標、鍵盤、觸摸屏主機接口：2個USB口1個網口1個VGA接口五、傳感器參數靈敏度測量頻帶中心頻率量程范圍高頻電流互感器

安陽局部放電檢測儀放電類型和放電源的辨認先介紹一下示波屏上的橢圓軌跡，它是順時針方向旋轉，正零標脈沖表示試驗電壓開始由負變向正極性；負零標脈沖則與之相反，兩零標間的中點為試驗電壓的正、負峰值部位。從橢圓上的放電圖形辯認放電類型以及識別各種干擾是一門技術性很強并需有豐富實踐經驗的學問（再結合其他方法予以確認）。CIGRE（國際大電網會議）也為須此專門編了放電圖形識譜的小冊子，它是根據放電圖形中放電位置、移動與否，正負半周的放電幅值一致程度以及放電幅值隨試驗電壓及加壓時間的變化特征來判斷的，這里只能粗略加以介紹。一般來說來，視為真正的內部氣泡形成的局部放電，其主要特征是放電大多產生在靠近試驗電壓峰值前上升部位的兩半周內。（1）典型的內部氣泡局部放電（見圖五），波形特征：a放電主要顯示在試驗電壓由零升到峰值的兩個橢圓相限內。b在起始電壓 Ui時放電通常發生在峰值附近，試驗電壓超過 Ui時，放電向零位延伸。c兩個相反半周上放電次數和幅值大致相同（相差至3：1）。d放電波形可分辨。這里又有幾種情況：1）如果放電幅值隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電；2）如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。圖 五（2）金屬與介質間氣泡的放電（見圖六 a），波形特征：正半周有很多幅值小的放電，負半周有少數幅值大的放電，幅值相差可達10：1。其它同上，典型例子是絕緣與導體粘附不佳的聚乙烯電纜放電。如果隨試驗電壓升高，放電幅值也增大，而且放電波形變得模糊，則往往中含有不同大小多個氣泡，或者是外露的金屬與介質表面之間出現的放電

<安陽>天正華意電氣設備有限公司 安陽手持式高壓開關柜局放測試儀

安陽局部放電檢測儀產品概述該高壓電纜局部放電檢測儀是我公司技術人員根據多年電纜局部放電檢測經驗，設計生產，適用于高壓電纜的局部放電在線檢測及定位。整套儀器主要由檢測主機、傳感器以及通訊線纜等組成，針對不同的現場環境我公司設計有多種型號的傳感器（聲電傳感器、高頻電流互感器），能夠靈敏的檢測到電纜內部，由于局放會產生超聲波、電磁波等信號聲電傳感器能夠?qū)崿F(xiàn)在與被測電纜不接觸的狀態下檢測電纜內部的局放信號，通過檢測主機、檢測軟件對放電信號進行分析處理，識別放電信號的強弱，同時能夠判斷放電的大致位置分析判斷被測點的絕緣狀況，提前電纜、端子箱等設備發生爆炸、著火等事故的發生。四、主機性能指標通道數： 4個獨立測量通道 1個外部觸發輸入通道 采樣率：200MSa/s采樣精度：12bit顯示屏尺寸：6.5寸操作方式：鼠標、鍵盤、觸摸屏主機接口：2個USB口1個網口1個VGA接口五、傳感器參數靈敏度測量頻帶中心頻率量程范圍高頻電流互感器

安陽局部放電檢測儀手持式開關柜巡檢儀用于檢測和測量開關柜中的瞬時接地電壓放電和表面放電，并在液晶屏上實時顯示放電波形和放電量。該儀器采用手槍便攜式設計，可以直接在開關柜外殼掃描檢測，對開關柜的運行不產生任何影響和無任何損害，同時對測量的信號進行TF卡存儲和回放觀察，并利用配供的耳機可以聽到放電的聲音。二、使用方法1、儀器的充電儀器實時顯示電量，當電量顯示較低時，應及時對儀器充電。在首次使用儀器之前，首先應該對儀器充電。一般完成充電所需時間約為7小時，但如果儀器已經部分充電，則充電時間將會減少，具體參看電量顯示。另外，需要注意事項：（1）在充電過程中，務必關閉儀器開關。（2）當充電器已經插入后，切勿用儀器進行測量。2、儀器的開/關按下按鈕，接通儀器電源，開啟儀器；按下按鈕，儀器關閉。3、主界面儀器打開后會顯示如下主界面：?TEV波形顯示區域0028mv、-2dB(放電幅值顯示) 放電次數：0次數/秒（放電次數統計）嚴重程度：0（放電嚴重程度顯示）：交通顯示燈?ultra波形顯示區域0060mv、12dB(放電幅值顯示) 放電次數：10次數/秒（放電次數統計）嚴重程度：1640（放電嚴重程度）：交通顯示燈?波形圖（實時波形界面）?設置（設置界面）?柱狀圖（柱狀圖界面）4、Settings設置界面※TEV 設置（瞬時接地電壓設置）-即TEV參數設置顯示屏※ultra設置（超聲波設置）-即超聲波參數設置顯示屏（1）TEV 設定值的調整在TEV設置（瞬時接地電壓設置）、USS設置（超聲波設置）顯示屏中，使用“＋”與“-”按鈕來選擇你想要修改的設定值。所選用的數值會以高亮紅色顯示，按下保存＆退出（保存并退出）按鈕，修改值。Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限保存＆退出（保存/退出）-回到主設置菜單，并保存任何修改取消（取消）-取消以上設置，并恢復之前設置（2）ultra 設定值的調整Red（紅色）-設定紅色門限Yel（黃色）-設定黃色門限A：出廠設定Save＆Exit（保存并退出）-回到主設置菜單，并保存任何修改Cancel（取消）-取消以上設置，并恢復之前設置設置方法同上
