熔斷器主要由熔體、外殼和支座3部分組成，其中熔體是控制熔斷特性的關鍵元件。熔體的材料、尺寸和形狀決定了熔斷特性。熔體材料分為低熔點和高熔點兩類。低熔點材料如鉛和鉛合金，其熔點低容易熔斷，由于其電阻率較大，故制成熔體的截面尺寸較大，熔斷時產生的金屬蒸氣較多，只適用于低分斷能力的熔斷器。高熔點材料如銅、銀，其熔點高，不容易熔
斷，但由于其電阻率較低，可制成比低熔點熔體較小的截面尺寸，熔斷時產生的金屬蒸氣少，適用于高分斷能力的熔斷器。熔體的形狀分為絲狀和帶狀兩種。改變變截面的形狀可顯著改變熔斷器的熔斷特性。熔斷器有各種不同的熔斷特性曲線，可以適用于不同類型保護對象的需要。安秒特性：熔斷器的動作是靠熔體的熔斷來實現的，熔斷器有個非常明顯的特性，就是安秒特性。對熔體來說，其動作電流和動作時間特性即熔斷器的安秒特性，也叫反時延
特性，即：過載電流小時，熔斷時間長；過載電流大時，熔斷熔斷器（圖6）熔斷器（圖6）時間短。對安秒特性的理解，我們從焦耳定律上可以看到Q=I2*R*T，串聯回路里，熔斷器的R值基本不變，發熱量與電流I的平方成正比，與發熱時間T成正比，也就是說：當電流較大時，熔體熔斷所需的時間就較短。而電流較小時，熔體熔斷所需用的時間就較長，甚至如果熱量積累的速度小于熱擴散的速度，熔斷器溫度就不會上升到熔點，熔斷器甚
至不會熔斷。所以，在一定過載電流范圍內，當電流恢復正常時，熔斷器不會熔斷，可繼續使用。因此，每一熔體都有一小熔化電流。相應于不同的溫度，小熔化電流也不同。雖然該電流受外界環境的影響，但在實際應用中可以不加考慮。一般定義熔體的小熔斷電流與熔體的額定電流之比為小熔化系數，常用熔體的熔化系數大于1.25，也就是說額定電流為10A的熔體在電流12.5A以下時不會熔斷。從這里可以看出，熔斷器的短路保
護性能，過載保護性能一般。如確需在過載保護中使用，需要仔細匹配線路過載電流與熔斷器的額定電流。例如：8A的熔體用于10A的電路中，作短路保護兼作過載保護用，但此時的過載保護特性并不理想。

10kV跌落式熔斷器適用于環境空氣無導電粉塵、無腐蝕性氣體及易燃

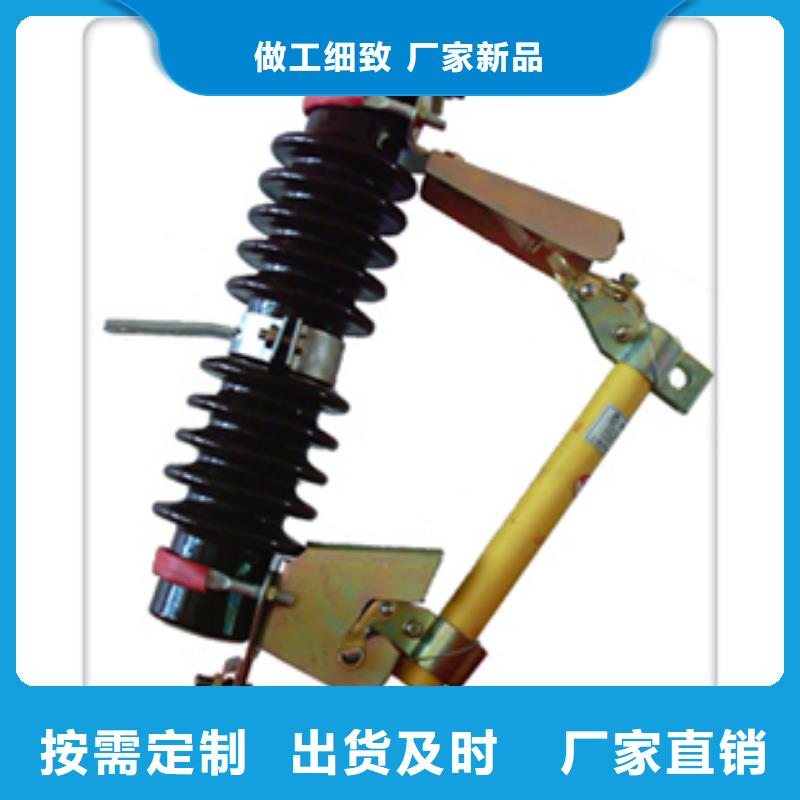

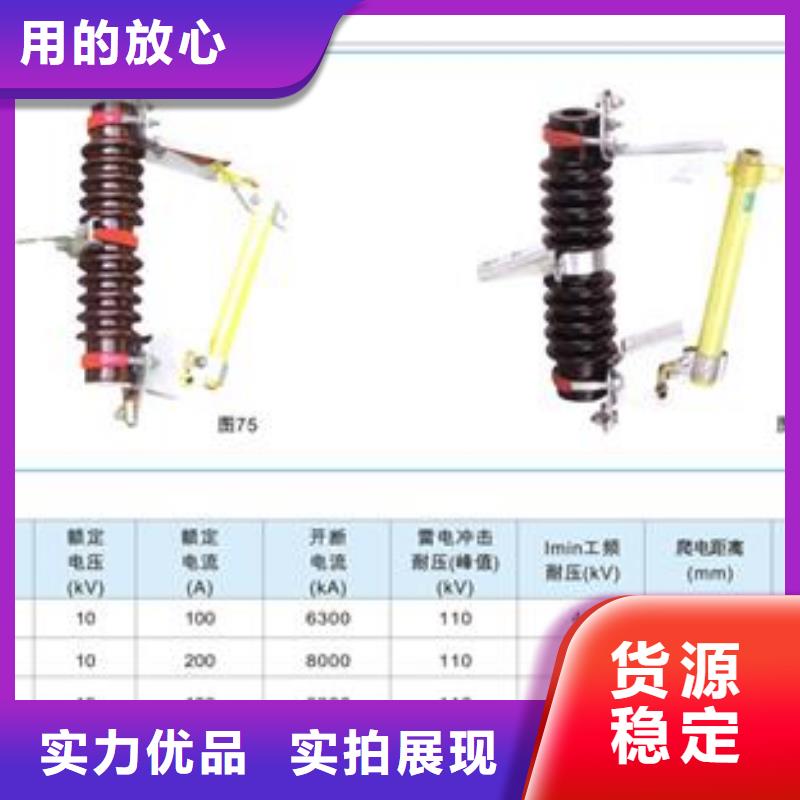

跌落式熔斷器
跌落式熔斷器
、易等危險性環境，年度溫差變比在±40℃以內的戶外場所。其選擇是按照額定電壓和額定電流兩項參數進行，也就是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5～2倍。此外，應按被保護系統三相短路容量，對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限，但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大，很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限，造成在熔體熔斷時難以滅弧，終引起熔管燒毀，等事故。一些供電單位仍處于農網改造高峰，在選用該類熔斷器時，必須嚴把產品質量關，保護合格的設備入網，同時要注意到它的額定斷開容量上限值和下限值。

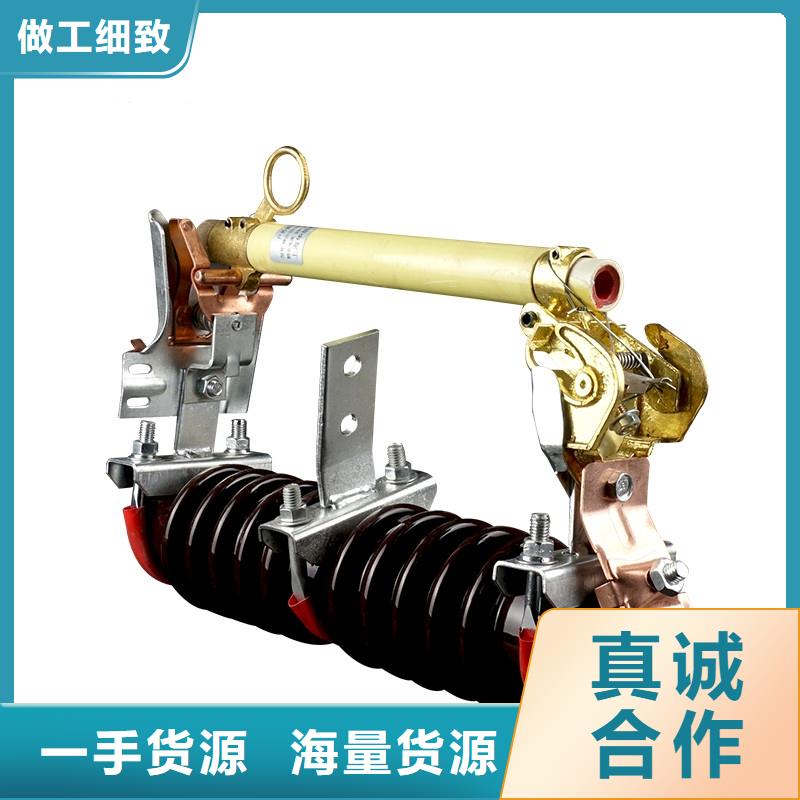

成編輯跌落式熔斷器由絕緣支座、動靜觸頭、熔絲管三部分組成。靜觸頭安裝在絕緣支座兩端，熔絲管由內層的消弧管和外層的酚醛紙管或還氧玻璃纖維布管組成。工作原理編輯拉負荷跌落熔斷器增加了性輔助觸頭及滅弧罩，用以分合負荷電流。跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量氣體，使管內形成很高的壓力
，并沿管道強烈縱吹，電弧迅速被拉長而熄滅。熔絲熔斷后，下部靜觸頭失去張力而下翻，使縮緊機構釋放熔絲管，熔絲管跌落形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜觸頭依然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分開，在出頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。功能用途編輯跌落式熔斷器適用于頻率為50HZ、額定電壓為35KV及以
下的電力系統中，裝在配電變壓器高壓側或配電之干線路上。

而斷路器是電路中的電流突然加大，超過斷路器的負荷時，會自動斷開，它是對電路一個瞬間電流加大的保護，例如當漏電很大時，或短路時，或瞬間電流很大時的保護。當查明原
因，可以合閘繼續使用。正如上面所說，熔斷器的熔斷是電流和時間共同作用的結果，而斷路器，只要電流一過其設定值就會跳閘，時間作用幾乎可以不用考慮。斷路器是低壓配電常用的元件。也有一部分地方適合用熔斷器。熔斷器和斷路器的性能比較：熔斷器：1、熔斷器的主要優點和特點1）選擇性好。上下級熔斷器的熔斷體額定電流只要符合國標和IEC標準規定的過電流選擇比為1.6：1的要求，即上級熔斷體額定電流不小于下級的該值的
1.6倍，就視為上下級能有選擇性切斷故障電流；2）限流特性好，分斷能力高；3）相對尺寸較小；4）價格較便宜。2、熔斷器的主要缺點和弱點1）故障熔斷后必須更換熔斷體；2）保護功能單一，只有一段過電流反時限特性，過載、短路和接地故障都用此防護；3）發生一相熔斷時，對三相電動機將導致兩相運轉的不良后果，當然可用帶發號的熔斷器予以彌補，一相熔斷可斷開三相；4）不能實現遙控，需要與電動刀開關、開關組合才有
可能。非選擇型斷路器：1、主要優點和特點1）故障斷開后，可以手操復位，不必更換元件，除非切斷大短路電流后需要維修；2）有反時限特性的長延時脫扣器和瞬時電流脫扣器兩段保護功能，分別作為過載和短路防護用，各司其職；3）帶電操機構時可實現遙控。2、主要缺點和弱點1）上下級非選擇型斷路器間難以實現選擇性切斷，故障電流較大時，很容易導致上下級斷路器均瞬時斷開；2）相對價格略高；3）部分斷路器分斷能力較小，如
額定電流較小的斷路器裝設在靠近大容量變壓器位置時，會使分斷能力不夠。現有高分斷能力的產品可以滿足，但價較高。選擇型斷路器：1、主要優點和特點1）具有非選擇性斷路器上述各項優點；2）具有多種保護功能，有長延時、瞬時、短延時和接地故障(包括零序電流和剩余電流保護)保護，分別實現過載、斷路延時、大短路電流瞬時動作及接地故障防護，保護靈敏度極高，調節各種參數方便，容易滿足配電線路各種防護要求。

熔絲熔斷后，下部靜觸頭失去張力而下翻，使縮緊機構釋放熔絲管，熔絲管跌落形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜觸頭依然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分開，在出頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。功能用途編輯跌落式熔斷器適用于頻率為50HZ、額定電壓為35KV及以
下的電力系統中，裝在配電變壓器高壓側或配電之干線路上。主要功能有對保護性能要求不高的地方，它可以與隔離開關配合使用，代替自動空氣開關；還可以與負荷開關配合使用，代替價格高昂的斷路器。同時還具有短路保護、過載及隔離電路。工作過程編輯熔斷器串聯在電力線路中，在正常工作時，帶紐扣的熔絲裝在熔絲管的上觸頭，被裝有壓片的釋壓帽壓緊，熔絲尾線通過熔絲管拉出，將出板扭反壓近噴頭，與下觸頭連接，在出板扭力
的作用下熔絲一直處于拉緊狀態，并鎖緊活動關節。在熔斷器處在合閘位置時，由于上靜觸頭向下和片的向外推力，使整個熔斷器的接觸更為可靠。當電力系統發生故障時，故障電流將熔絲迅速熔斷，在熔管內產生電弧，熔絲管在電弧的作用下產生大量的氣體，當氣體超過給定的壓力值時，釋壓片即隨鈕扣頭打開，減輕了熔絲管內的壓力，在電流過零時產生強烈的去游離作用，使電弧熄滅。而當氣體未超過給定的壓力值時，釋壓片不動作，電流過
落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端絲管由層的消弧管和外層的環氧玻璃管組成。拉負荷跌落式熔斷器增加性輔助觸頭及滅弧罩，用以分、合負荷電流。 跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，
