安陽真空度開關測試儀儀器便自動完成所有的測量、計算、顯示等全過程。若此時按下打印鍵，則打印測量結果。3.4.2儀器內計算機執行測量步驟如下：?jiǎn)?dòng)高壓→測漏電電流→關閉高壓→接通充電開關→電壓到規定值→啟動磁控電流，測量漏電電流＋電離電流，→扣除漏電電流→電流轉變成真空度值→顯示。若【校驗鍵】有效，則顯示電流值。4、關于測量結果4.1后顯示電流值為零，應檢查滅弧室表面是否不清潔，因?yàn)楸砻娌粷嵖赡苁孤╇婋娏鞯淖兓荡笥陔婋x電流值，這樣，測量值減去漏電后小于零而被儀器判為零，發生此種情況后，將滅弧室表面擦凈，再做測試。一般來說這樣得到的真空度值偏高。4.2以次測量值為準，連續多次測量所得真空度會逐漸升高，高于滅弧室的實際真空度值。若必須進行多次測量，則每次測量之間的時間間隔一周左右。第七章 相關標準本儀器依據中華人民共和國行業標準《10-35KV戶內高壓斷器訂貨技術條件》（DL.403---91）中2.13條規定“運行中的真空開關管有效期之末其真空度須優于6.6×10-2Pa”和中華人民共和國行業標準《交流高壓斷路器訂貨技術條件》（DL/T402—1999）中E1.4.2.1型式試驗(2)規定“真空斷路器的滅弧室應采用電磁法進行試驗。在滅弧室分開的觸頭間施加磁場，然后施加一個長持續時間為100ms的脈沖電壓，可由流過電流的大小估算出真空滅弧室內的氣體壓力。”

新聞：安陽互感器特性綜合測試儀廠家

安陽真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町?。為?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

<安陽>天正華意電氣設備有限公司
新聞：安陽互感器特性綜合測試儀廠家 <安陽>天正華意電氣設備有限公司

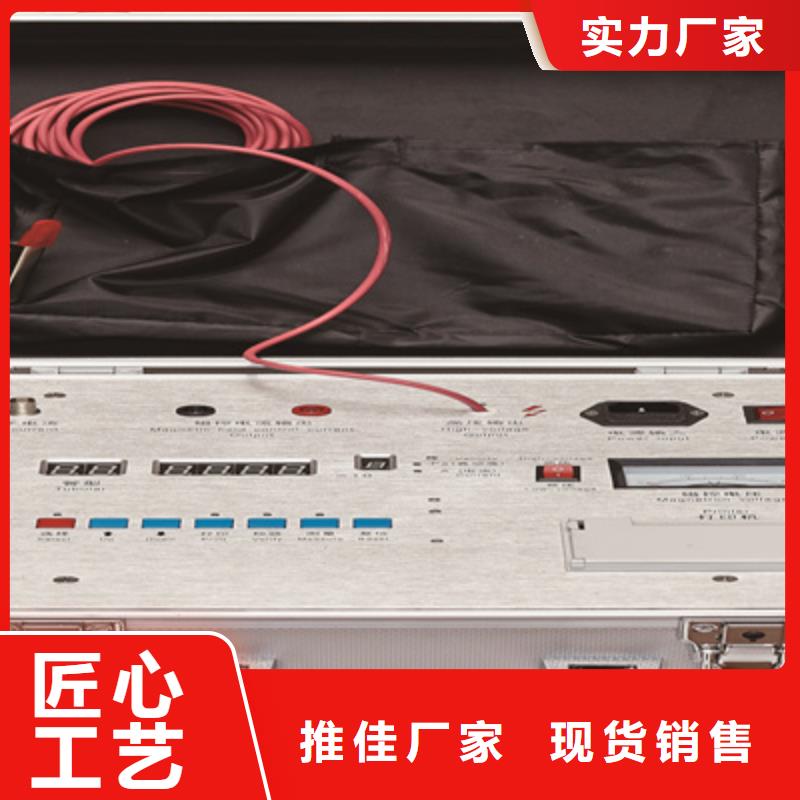

安陽真空度開關測試儀當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回?cái)嗦菲餮b置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

安陽真空度開關測試儀具體需處理以下幾個方面：A、兩端的接地；B、互感器；C、避雷器；D、消弧電容E、傳感器2、確保真空斷路器潔凈干燥3、確保真空斷路器開距(分閘)4、然后按圖２所示懸掛好勵磁線圈白刻度線對準真空斷路器中間位置用綁帶綁緊電磁鐵和真空斷路器（實驗時脈沖電壓會產生沖擊力，避免造成真空斷路器的損裂）。5、按測試線的顏色與插件大小連接線路，高圧大夾夾于離電磁鐵距離遠一點的真空斷路器一端，黃綠線須先連電磁鐵再連儀器。6、通過拔碼開關輸入選擇與真空斷路器相匹配的管型(帶護套的真空斷路器以護套的直徑為準) 。7、準備工作做好、檢查連線無誤后打開電源，按復位鍵，確保儀器處于初始狀態。8、按檢漏鍵進行檢漏，對真空管定質判斷，看真空斷路器泄露還是合格。9、按測量鍵進入測量看真空斷路器里真空度到底是多少然后打印測試結果。（顯示：3.26E-4Pa即為3.26×10－4 Pa帕斯卡）真空斷路器國標：出廠標準小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放電：按檢漏降低磁場殘余電壓，關閉電源大夾對地放電（或用放電棒放電）單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分) 放電完成其它測試線可隨意拆卸。11、裝好配件試驗完成。六、注意事項：1、真空度測試應選擇在晴朗干燥的天氣里進行，并將真空泡表面擦拭干凈，真空泡表面污穢而導致的泄漏將嚴重影響真空度的實際測試結果。同一真空開關的真空度測試，每次測試時間間隔應不少于10分鐘。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。 2、對同一真空開關的真空度測試，建議每天不要超過3次。3、測試真空度時，應先檢漏，檢漏合格后再進行定量測試。4、安裝勵磁線圈時，其定位指示線指向滅弧室聯接中縫處。5、測試過程中，人體不能接觸高壓和磁場電壓輸出端，測試儀的外殼應接地。6、高壓輸出線和離子電流線要分開，防止干擾。7、磁場電壓線，切匆短路，否則嚴重?fù)p壞儀器及人身！實驗前黃綠線須先連電磁鐵再連儀器；試驗完后單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分)。8、測試完畢后，應關閉電源，將高壓輸出端對地短接放電，以免被充電電容上的殘余電壓電擊。圖２號THKD-Ⅳ 真空開關真空度測試儀隨機附件∶1、磁控線圈

<安陽>天正華意電氣設備有限公司 新聞：安陽互感器特性綜合測試儀廠家
<安陽>天正華意電氣設備有限公司

安陽真空度開關測試儀一般結構要求。6.1.1真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有性的出廠編號。6.1.2用以裝配真空斷路的真空滅孤室內的氣體壓力應低于1.33×10-3Pa6.1.3真空斷路的允許貯存期不短于15年。（以下內容從略。）附錄B：中華人民共和國行業標準10～35KV戶內高壓真空斷路器DL403－91訂貨技術條件1范圍范圍1.1 適用范圍本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。1.2 引用的標準真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：GB3309《高壓開關設備常溫下的機械試驗》；GB311.1《高壓輸變電設備的絕緣配合》；GB11022《高壓開關設備通用技術條件》；GB763《交流高壓電器在長期工作時的發熱》；GB2421～2424《電工電子產品基本環境試驗規程》；GB2706《交流高壓電器動、熱穩定試驗方法》；1.3 使用環境條件（以下內容從略）。2額定參數（中間內容從略）。中華人民共和國能源部1991－03－06批準 1991－08－01實施2.13真空開關管（即滅孤室）的有效期15～20年。在允許期之末，真空開關管的真空度不得大于6.6×10-2Pa。注：有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。2.14額定參數配合（以下內容從略）。安陽真空度開關測試儀3結構和技術要求（以下內容從略）。4試驗項目、試驗方法與檢驗規則（中間內容從略）。4.14.5儲存期的檢查在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn＋1由下式計算儲存期T（a）tn值根據需要確定，但不得少于7d。注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。5出廠檢驗（以下內容從略）。6標志、包裝、運輸和保管（以下內容從略）。

新聞：安陽互感器特性綜合測試儀廠家

安陽真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-5～10-1Pa；3、電場電壓∶ 30KV；4、磁場電壓∶ 1800V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r(shí)需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<安陽>天正華意電氣設備有限公司 新聞：安陽互感器特性綜合測試儀廠家

安陽真空度開關測試儀復位鍵：用于測量完后的整機復位。按【復位鍵】，儀器回到初始狀態。如測量時選擇錯誤，可隨時按【復位鍵】，重新選擇。13、打印機：用于打印測試的數據。S/L鍵為進退紙鍵；POW為電源指示燈。打印紙用完后，按住上蓋的兩邊卡扣，打開上蓋，拿出紙卷，裝入新紙。14、接大地：用于與大地相接。以減少靜電影響。第六章 操作說明1、接線說明讓滅孤室兩觸頭處于分開狀態，然后繞上磁控電圈，再把磁控線圈的兩個插頭插到磁控電流輸出的兩個紅黑插頭上。另外，高壓線與離子線分別接在真空泡的兩個觸頭上（動、觸頭不分）。2、按鍵說明面板上所有的按鍵，若其上的小指示燈亮則表示按鍵有效，反之，則無效。若該鍵有效時，再按該鍵，則指示燈滅，該鍵處于無效狀態。3、測試步驟方法3.1開機檢查接線正確后，方可開機。將儀器面板上的電源開關鍵按向“開”位置，數碼顯示屏的首位即出現“P”字，經校驗(3.2步驟)正常后 說明儀器運行正常，預熱5分鐘后便可進行測量.3.2儀器檢查執行該功能，校驗儀器及自檢功能。順序按【選擇鍵】、【校驗鍵】、【測量鍵】，使其有效。使用上下鍵調節檢查參數（管型顯示處）3.2.1選擇參數1～3采樣放大器檢查：調至1時，顯示值均0.000---9.000×10-6之間；調至2時，顯示值均0.000---9.000×10-5之間；調至3時，顯示值均0.000---9.000×10-4之間；3.2.2選擇參數4充電控制檢查：調至4時，充電回路接通，終將電容電壓控制在350V。

<安陽>天正華意電氣設備有限公司 新聞：安陽互感器特性綜合測試儀廠家

安陽真空度開關測試儀整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，經運算由液晶顯示屏顯示測得的真空度值。圖2 放電波形圖六、儀器面板說明1 儀器面板布置圖注：1．儀器接地端 液晶顯示器； 2．離子電流端；8. 電源插座；3．磁場電壓-； 9. 電源開關；4．磁場電壓＋； 10. 通訊口；5．高壓輸出端；11. 按鍵；6．打印機； 七、使用方法1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，

安陽真空度開關測試儀真空開關真空度測試儀一、序言由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）THKD-Ⅳ型真空開關真空度測試儀是我公司在 THKD-Ⅲ型的基礎上根據現場用戶的反映改進的一代產品。它具有測試精度更高，穩定性更好，智能化程度更高的特點。真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。THKD-IV型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。

<安陽>天正華意電氣設備有限公司 新聞：安陽互感器特性綜合測試儀廠家

安陽真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-4～10-1Pa；3、電場電壓∶ 20KV；4、磁場電壓∶ 1600V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r(shí)需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<安陽>天正華意電氣設備有限公司 新聞：安陽互感器特性綜合測試儀廠家

安陽真空度開關測試儀一般結構要求。6.1.1真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有性的出廠編號。6.1.2用以裝配真空斷路的真空滅孤室內的氣體壓力應低于1.33×10-3Pa6.1.3真空斷路的允許貯存期不短于15年。（以下內容從略。）附錄B：中華人民共和國行業標準10～35KV戶內高壓真空斷路器DL403－91訂貨技術條件1范圍范圍1.1 適用范圍本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。1.2 引用的標準真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：GB3309《高壓開關設備常溫下的機械試驗》；GB311.1《高壓輸變電設備的絕緣配合》；GB11022《高壓開關設備通用技術條件》；GB763《交流高壓電器在長期工作時的發熱》；GB2421～2424《電工電子產品基本環境試驗規程》；GB2706《交流高壓電器動、熱穩定試驗方法》；1.3 使用環境條件（以下內容從略）。2額定參數（中間內容從略）。中華人民共和國能源部1991－03－06批準 1991－08－01實施2.13真空開關管（即滅孤室）的有效期15～20年。在允許期之末，真空開關管的真空度不得大于6.6×10-2Pa。注：有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。2.14額定參數配合（以下內容從略）。安陽真空度開關測試儀3結構和技術要求（以下內容從略）。4試驗項目、試驗方法與檢驗規則（中間內容從略）。4.14.5儲存期的檢查在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn＋1由下式計算儲存期T（a）tn值根據需要確定，但不得少于7d。注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。5出廠檢驗（以下內容從略）。6標志、包裝、運輸和保管（以下內容從略）。
