安順蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1、 充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；

安順蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1、 充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；

<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察

安順蓄電池充放電測試儀測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組2端。第五步：主機接入AC380V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放充電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手USB數據轉存接口7英寸觸摸式液晶屏電源空開交流供電接口電池正極接入口電池負極接入口輪子外部通訊擴展接口四、功能概述1.具備充、放電容量測試功能；2.具備充放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相AC380V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。

<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察

安順蓄電池充放電測試儀額定容量/AH：請按實際測試蓄電池額定整組電壓選擇該參數值。整組電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“12V”、“24V”、“36V”、“48V”、“72V”、“110V”、“220V”、“240V”、“380V”、“480V”、“600V”這幾個選項。請勿選錯該選項，因?yàn)樵诔?放電界面的波形圖表的值會由它決定！單體電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“2V”、“4V”、“6V”、“12V”這幾個選項。電流傳感器：可選擇為“內部電流傳感器”和“外部電流傳感器”，當使用在線式放電功能時，這里必須選擇為“外部電流傳感器”。否則為“內部電流傳感器”，請勿選錯！允許單體故障數：在充/放電測試過程中，如果單體電壓低于“小單體電壓”值的數量大于該值，則放電儀自動停止放電，并報“單體電壓低”故障。修改好相應的模版參數后，點擊按鈕，再次回到模版選擇界面，這時再點擊按鈕，即可進入到相應的測試界面。5.2 放電操作進行放電測試開始前，請先按實際工作條件的電池參數，填入正確的參數和報警終止測試值，以便系統能根據您的輸入?yún)?shù)進行合適的判斷。放電容量：在放電過程中如果已放容量大于該設定值，系統將停止放電，并報告放電容量完成。放電時長：在放電過程中如果已放時長大于該設定值，系統將停止放電，并報告放電時長完成。單體低限：如果在測試模版中的“允許單體故障數”設為1時，在放電過程中如果小單體電壓低于該設定值，系統將停機，并報單體電壓低狀態。如果在測試模版中的“允許單體故障數”大于1時，比如為5，則低于該值單體電壓的數據大于等于該值時，設備將自動停止，并報告單體電壓低狀態。

安順蓄電池充放電測試儀技術參數產品型號TH-220/08充放電檢測方式蓄電池脫離系統放電電流0~80A放電電流精度（分辨率0.1A精度1A）充電電流0~80A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池?cái)?shù)根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察

安順蓄電池充放電測試儀 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作；3、在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，

<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察
<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察

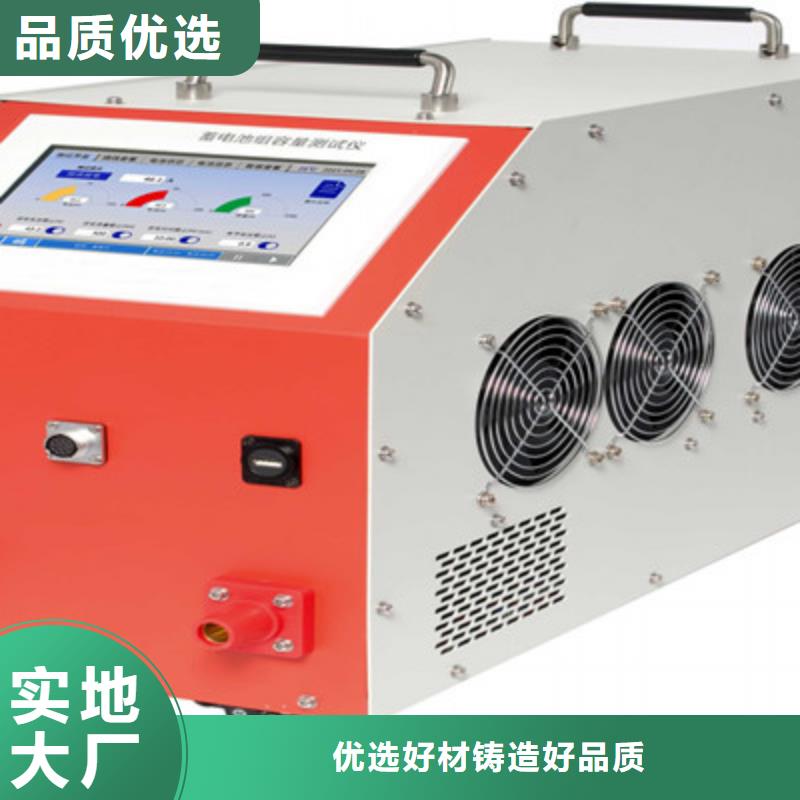

安順蓄電池充放電測試儀產品概述蓄電池放電測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計，蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更。特別適合于蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。二、主要功能?具有多電壓放電功能：10-300V寬電壓設計，單機即可滿足多種電壓等級的電池組放電測試，電壓連續可調。?具有蓄電池組恒流放電功能：恒流放電電流連續可調，測量蓄電池組容量。?具備多項警報提示功能：測試電流超過或低于設定值，電壓高于或低于設定值，極性接反、溫度過高、短路過流、風扇故障等。儀表能自動報警并停止放電。?具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。不同于傳統放電儀需要終止放電后重新啟動放電試驗。?具有遠端控制放電功能：PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。

安順蓄電池充放電測試儀當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。?充電功能：嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，本儀器具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。?放充電及活化功能：在電池組脫離系統后，放電充電參數設置后，儀表開始工作，在電池組放電結束后，自動轉為充電功能，無需人為操作。?7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了。抗干擾能力強。?采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。?

<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察
安順直流系統綜合測試儀來廠考察 <安順>天正華意電氣設備有限公司

安順蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

安順蓄電池充放電測試儀請勿接錯正負極型，萬一接錯時會有蜂鳴報警聲，且顯示屏上會有文字提示報警類型為：電池極型接反！步驟五：合上設備前面板上的放電空開，如果發現空開合不上有以下幾種原因：1、電池極型接反2、所接電池組電壓超出備額定電壓范圍（電池組電壓過低，或過高）3、設備工作電源未接通步驟六：顯示屏切換到“系統設置”頁面，并設置如下：并機工作設為“關”主機/從機不可設置從地地址不可設置無線波段根據單體模塊的波段設置，設置為相應波段，如“波段一”遠端控制設為“關”語言設置為“中文”步驟七：回到主頁面，點擊充放測試按鈕，進入后再次點擊放電測試，這時會彈出“測試模板”選擇按鈕，根據電池組實際參數進行更改后，點擊確定按鈕，進入到放電測試頁面步驟八：在“放電測試”頁面中，根據實際需要填入放電容量、放電時長、單體低限、整組低限、放電電流、放電模式這幾組參數數據。步驟九：點擊“開始”按鈕后，開始放電，波形圖表中會實際顯示當前電壓和電流的波形圖。五、界面功能介紹5.1測試和模版選擇根據您需要進行的測試，點擊相應的圖標后，進入到對應的測試界面。在進入相應的測試界面之前，系統會自動引導您進行模版參數的選擇，根據之前已經預設好的6個模版參數進行選擇，如下圖：如果有需要，可以點擊按鈕，修改對應的模塊內的相關參數。

<安順>天正華意電氣設備有限公司 安順直流系統綜合測試儀來廠考察

安順蓄電池充放電測試儀產品特點?7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。?主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。?本機具有2G超大容量內部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更，，不會有一般放電電阻的紅熱危險現象。?內部控制器采用雙CPU協同工作，限度地保證測試的，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。?本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。?帶中文后臺分析軟件，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。?外觀設計：采用單手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。?具有快速連接功能，操作使用簡單。產品拓展?可選在線補償式放電功能：在線放電時，主機顯示電流＝電池組放電電流＝主機內部假負載電流＋實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。五、設備組成5.1 工作示意圖5.2設備主要部件圖示鋁合金包裝箱 主機 接地線電壓監測線 放電電纜（紅） 放電電纜（黑）5.3設備數量序號 品名 數量 備注1 蓄電池放電測試儀

<安順>天正華意電氣設備有限公司
安順直流系統綜合測試儀來廠考察 <安順>天正華意電氣設備有限公司

安順蓄電池充放電測試儀功能特點?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更。?配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。?設備本體上有USB接口，可將放電過程的數據存入U(xiǎn)盤，再將U盤數據導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。?采用智能單片機ARM控制、7寸1024＊600高清LCD液晶顯示屏，電容觸控操作，內置有中英文切換菜單，菜單操作簡單明了。?自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，并自動斷開空氣斷路器。?可設定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因。具有多機并聯方式放電，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。

安順蓄電池充放電測試儀在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。11、外觀設計：7寸彩色觸摸液晶顯示器，顯示效果清晰優美采用雙手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。接線設計在前方，散熱風扇向后吹。12、上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。13便攜式，體積小，可隨意移動測試并掉電記憶功能：具有快速連接功能，操作使用簡單。
