供電高壓電纜介損測試儀 安順

安順介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

<安順>天正華意電氣設備有限公司

安順介質損耗測試儀然后可以點擊“參數設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT同時測試注意: 外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.4、CVT變比測試首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試結果。 5—165.5、正反同測首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16），長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

供電高壓電纜介損測試儀 安順

安順介質損耗測試儀 儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。三、性能特點1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。2、儀器采用了變頻技術來現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量10、能夠做交流耐壓試驗。

<安順>天正華意電氣設備有限公司

安順介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

安順介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

<安順>天正華意電氣設備有限公司 供電高壓電纜介損測試儀 安順

安順介質損耗測試儀關閉此開關儀器內部無高壓產生，亦無高壓輸出。總電源開關：打開該開關，屏幕顯示測量內容。按鍵盤： 對光標所在處的內容否認時，或者已完成該內容。“ENT”：對光標所在處的內容認同時，可按此鍵加以確認，并將光標移至它處。“ ”：改變數值或改變正、反接線，單頻、異頻等內容。屏幕顯示：顯示菜單、測量信息、測量結果。應避免長時間陽光爆曬。亮度調節：調節屏幕對比度。五、操作說明以測量電力變壓器，高壓繞阻對低壓繞阻及外殼的介損為例。該測量應采用反接法測量，(接線圖見反接法)，檢查儀器與電力變壓器連接正確后，選用異頻、10KV電壓測量，進行以下操作。①打開總電源開關，儀器屏幕顯示如下圖4所示圖4 開機顯示 聯接方式 測量電壓 ②按“ENT”鍵，光標進入“測量方式 □ 50 按“ 鍵則可從“測量方式□ 50D” “測量方式□ 60測量方式□ 60D測量方式□ 45測量方式□ 55測量方式□ 65”間調整頻率，按“ESC”鍵，光標移至首位，再按”鍵 ，將光標移至下一排“聯接方式”前，見圖5所示（測量方式：45、50、55、60、65分別代表45Hz、50Hz、55Hz、60Hz、65Hz單頻測量，50D代表45/55Hz異頻測量，60D代表55/65Hz異頻測量）。③按“ENT”鍵，光標進入“聯接方式 □ 正接 ，按 ”鍵，則可從“聯接方式□ 反接聯接方式□ CVT聯接方式□ CN50聯接方式□ CN60聯接方式□ V1/V2” 間調整聯接方式，按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“測量電壓”前，見圖6所示（聯接方式：CVT代表CVT自激法測量，CN50代表外接50Hz高壓測試，CN60代表外接60Hz高壓測試，V1/V2代表CVT變比測試）。④按“ENT”鍵，光標進入“測量電壓□0.5KV” ，按鍵，則可從0.51.01.52.02.5……9.5～10KV間調整電壓。

<安順>天正華意電氣設備有限公司

安順介質損耗測試儀關閉此開關儀器內部無高壓產生，亦無高壓輸出。總電源開關：打開該開關，屏幕顯示測量內容。按鍵盤： 對光標所在處的內容否認時，或者已完成該內容。“ENT”：對光標所在處的內容認同時，可按此鍵加以確認，并將光標移至它處。“ ”：改變數值或改變正、反接線，單頻、異頻等內容。屏幕顯示：顯示菜單、測量信息、測量結果。應避免長時間陽光爆曬。亮度調節：調節屏幕對比度。五、操作說明以測量電力變壓器，高壓繞阻對低壓繞阻及外殼的介損為例。該測量應采用反接法測量，(接線圖見反接法)，檢查儀器與電力變壓器連接正確后，選用異頻、10KV電壓測量，進行以下操作。①打開總電源開關，儀器屏幕顯示如下圖4所示圖4 開機顯示 聯接方式 測量電壓 ②按“ENT”鍵，光標進入“測量方式 □ 50 按“ 鍵則可從“測量方式□ 50D” “測量方式□ 60測量方式□ 60D測量方式□ 45測量方式□ 55測量方式□ 65”間調整頻率，按“ESC”鍵，光標移至首位，再按”鍵 ，將光標移至下一排“聯接方式”前，見圖5所示（測量方式：45、50、55、60、65分別代表45Hz、50Hz、55Hz、60Hz、65Hz單頻測量，50D代表45/55Hz異頻測量，60D代表55/65Hz異頻測量）。③按“ENT”鍵，光標進入“聯接方式 □ 正接 ，按 ”鍵，則可從“聯接方式□ 反接聯接方式□ CVT聯接方式□ CN50聯接方式□ CN60聯接方式□ V1/V2” 間調整聯接方式，按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“測量電壓”前，見圖6所示（聯接方式：CVT代表CVT自激法測量，CN50代表外接50Hz高壓測試，CN60代表外接60Hz高壓測試，V1/V2代表CVT變比測試）。④按“ENT”鍵，光標進入“測量電壓□0.5KV” ，按鍵，則可從0.51.01.52.02.5……9.5～10KV間調整電壓。

安順介質損耗測試儀溫度信號線置于油杯中心部位的插孔內；2、將地線與設備連接完好，接通電源線，打開電源開關，設備會自動進入主界面如圖3，圖33.做試驗之前，先要將油樣注入測試油杯內，油杯有兩個口，一個（粗）是注油口，一個（細）是液位管，用于顯示液面的高度，我們在注油之前應打開主界面中的漏油開關，讓被測油樣將油杯進行一下沖洗，點開漏油開關，開關前面會顯示√，將待測油樣緩慢導入油杯，油樣會自動由排液管流出，當清洗完畢后點擊漏油開關，關閉排油系統，當油樣進液口和液位管高度持平時即可。4、在圖3 界面下，按試驗條件鍵，設備進入下一級菜單如圖4；圖45、在圖4界面中，可以分別對試驗參數進行設置，圖中是設備的默認參數，如需改動，只要點擊需要改動的參數，就會自動彈出一個小鍵盤，如圖5，在小鍵盤中直接輸入需要的參數并點擊小鍵盤上的確認鍵即可，選擇打印的時候只要點擊光標處就可以在是和否之間切換。設定好后點擊確定即可回到圖3主界面。圖56、在圖3界面下，點擊空杯測試進入圖6，空杯測試主要是對油杯注油前的干凈程度和裝配進行驗證，可以選擇介質損耗因數和相對電容率及體積電阻率，點擊測試項目前面的光標即可選擇測試還是不測試。空杯介損值越小越好，在圖6中選擇完測試項目后點擊確定后即可進入圖7，圖7中設備可以在設定的90℃進行測量，也可以點擊立即測試，在當時溫度下測量。圖6圖77、空杯檢測完畢沒有問題后，將油杯的內電極取出置于油杯架上，取40ml待測油樣置于油杯中（注意：注入油樣時一定注意不能出現氣泡，應沿著杯壁緩緩注入），油樣注入后，再將油杯的內電極慢慢的放到位。

<安順>天正華意電氣設備有限公司 供電高壓電纜介損測試儀 安順

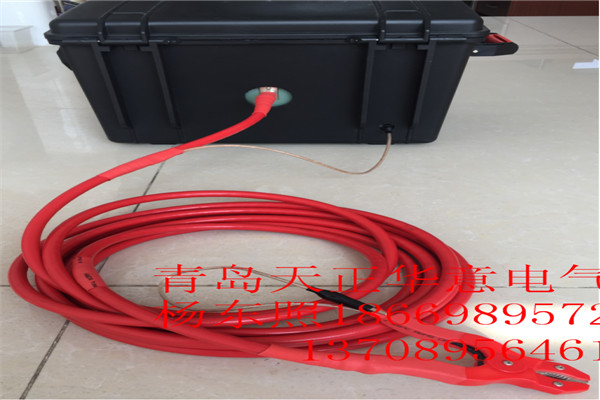

安順介質損耗測試儀高電壓介損選“CN50/CN60”方式，需將外接電容參數置入儀器①打開總電源開關（注：內高壓開關不要打開，不要接高壓線）②按“ENT”鍵，光標進入“聯接方式 □ 正接”，按鍵，則可調整為“聯接方式 □ CN50聯接方式 □ CN60”，按“ESC”鍵退出，再按“ □開始測量 ”，出現如下界面：圖14Cn采用科學計數法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范圍 0.000e0～9.999e5 (即 0～999900pF)。tgδ 設置范圍 0～9.999％。按鍵 可以修改數值。③設置完畢后按“ESC”鍵，然后再按“ESC”鍵，開始測量，顯示結果出來后，若需打印結果，按“ENT”鍵。 4、CVT 自激法測量CVT自激法可按下圖接線。如果C1是單節電容，母線不能接地；如果C1是多節電容，母線可接地，C11和C12可用常規正反接線測量，C13和C2用自激法測量。原理接線圖:CVT測量圖15實際接線圖：A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。B：開介損儀總電源和內部高壓允許開關。C：將光標移至“聯接方式”按“ENT”鍵。按”或”鍵，選為“CVT”。按“ESC”鍵。D：將光標移至“測量電壓”選為1KV，按“ESC”鍵；將光標移至“開始測量”處，按“ENT”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“ENT”鍵。E: CVT自激法測量時，可一次接線同時測出C1/C2，無須換線和外接任何配件。CVT自激法可按下圖接線見圖16注意：只有在CVT測試模式下測C1、C2；在正接或反接法下會損壞CVT！！！CVT測量 圖16應注意，高壓線應懸空不能接觸地面，否則其對地附加介損會引起誤差，可用細電纜連接高壓插座與CVT試品并吊起。強烈建議使用高壓插座使用的高壓線用黑色Cx線。

安順介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。
