關于隔離開關的五大原理結構        隔離開關的五大原理結構由導電部分，操動部分，傳動部分，絕緣部分，支持底座組成，每一個部分都有他特有的作用，都是組成隔離開關必不可少的因素。那么我們隊這五個結構部分又了解多少呢？   一、導電部分      導電部分是重要的一個結構條件，他包括觸頭、閘刀、接線座。主要起傳導電路中的電流，關合和開斷電路的作用。
二、操動機構     操動機構是必不可少的一個機構，他是通過手動、電動、氣動、液壓向隔離開關的動作提供能源。   三、傳動機構     簡單的就是傳動機構，他是由拐臂、聯桿、軸齒或操作絕緣子組成。接受操動機構的力矩，將運動傳動給觸頭，以完成隔離開關的分、合閘動作。   四、絕緣部分    為隔離開關提供用電保障的就是絕緣部分。他包括支持絕緣子和操作絕緣子。實現帶電部分和接
地部分的絕緣。   五、支持底座      支持底座是整個隔離開關的基礎，只有擁有支持底座，才能將導電部分、絕緣子、傳動機構、操動機構等固定為一體，并使其固定在基礎上，才能讓隔離開關正常的工作。 雙擊自動滾動                  高壓交流隔離開關在運行中出現了一些故障，隨著電力系統受到的損失不斷加大，使得人們對隔離開關的故障問題開始關注。對于高壓交流隔離開關性能的
基本要求，正宇電器舉出了系統中隔離開關比較頻繁發生的故障與事故，提出了一些相應解決辦法，同時希望通過加強運行巡視和檢修維護質量的提高，提高高壓交流隔離開關的運行質量，減少故障，提高系統的穩定性和性。：高壓交流隔離開關;銹蝕;卡澀;發熱異常;瓷瓶斷裂         隔離開關在電力系統中起著隔離電源、改變系統運行方式、分合小負荷電流、進行倒閘操作等重要作用。由于其操作原理和結構較簡單，通
常沒有嚴格的大修周期規定，按慣例一般隨主設備大修而進行。但隨著近幾年斷路器的無油化改造、無人值班變電站改造及變電設備由定期檢修制向狀態檢修制的逐步過渡，主設備的大修周期在逐漸延長，因而運行中的戶外式隔離開關出現的問題大幅上升，直接影響系統的供電可靠性和性。本文就交流隔離開關一些故障問題進行了分析，并結合問題提出解決辦法。1高壓交流隔離開關的技術要求          在電網中高壓交流隔離
開關用來合、分無負荷的電路及電氣設備其功能主要包括實現輸送電力和隔離的作用即在合閘狀態能可靠地通過正常工作電流和規定短時間內的異常(故障)電流而在分閘狀態時觸頭間有符合規定要求的絕緣距離和明顯的斷開點使負荷側電力設備與電源隔離。對隔離開關的功能要求相對較少所以其結構相對比較簡單，沒有滅弧裝置，不能用來接通和斷開負荷電流。高壓交流隔離開關是戶外式結構，絕大多數處在比較惡劣的戶外條件

隔離開關拒絕拉、合閘隔離開關出現拒絕拉、合閘時，應禁止盲目強行操作，分析原因，不同的故障原因應采取不同的處理方法。①如果是防誤裝置(電磁鎖、機械閉鎖、電氣回路閉鎖、程序鎖)失靈，運行人員應檢查其操作程序是否正確。如果程序正確，應立即停止操作，匯報變電站站長，判斷確定為防誤裝置失靈，才能解除其閉鎖進行操作，或作為缺陷處理，帶檢修人員處理正常后，方可操作。②若是電動操作機構的閘刀不能分、合，應用萬用表測量電機電源是否有電，如果電源正常、接觸器正常，可能是電機故障，需拉開電機電源，改為手動操作。③如果是因為隔離開關本省的傳動機械故障不能操作，應匯報調度，將故障的隔離開關轉為檢修，等檢修人員處理。④因冰凍或設備銹蝕造成不能正常操作，不能用很大的沖擊力操作，而是應用較小的推動力來回熔斷器式隔離開關的類型的選擇 熔斷器式隔離開關的類型的選擇，熔斷器式隔離開關的額定電壓要大于或等于電路的額定電壓，他和開啟式刀開關的選擇不一樣，熔斷器式隔離開關在電氣設備正常運行時，熔斷器式隔離開關的熔斷器不應熔斷；在出現短路時，應立即熔斷；在電流發生正常變動（如電動機起動過程）時，熔斷器不應熔斷；在用電設備持續過載時，應延時熔斷。對熔斷器的選用主要包括類型選擇和熔體額定電流的確定。選擇熔斷器式隔離開關的類型時，主要依據負載的保護特性和短路電流的大小，以便自己區分。 我們看看看，用于保明和電動機的熔斷器式隔離開關，一般是考慮它們的過載保護，這時，希望熔斷器的熔化系數適當小些。所以容量較小的照明線路和電動機宜采用熔體為鉛鋅合金的RC1A系列熔斷器，而大容量的照明線路和電動機，除過載保護外，還應考慮短路時分斷短路電流的能力。

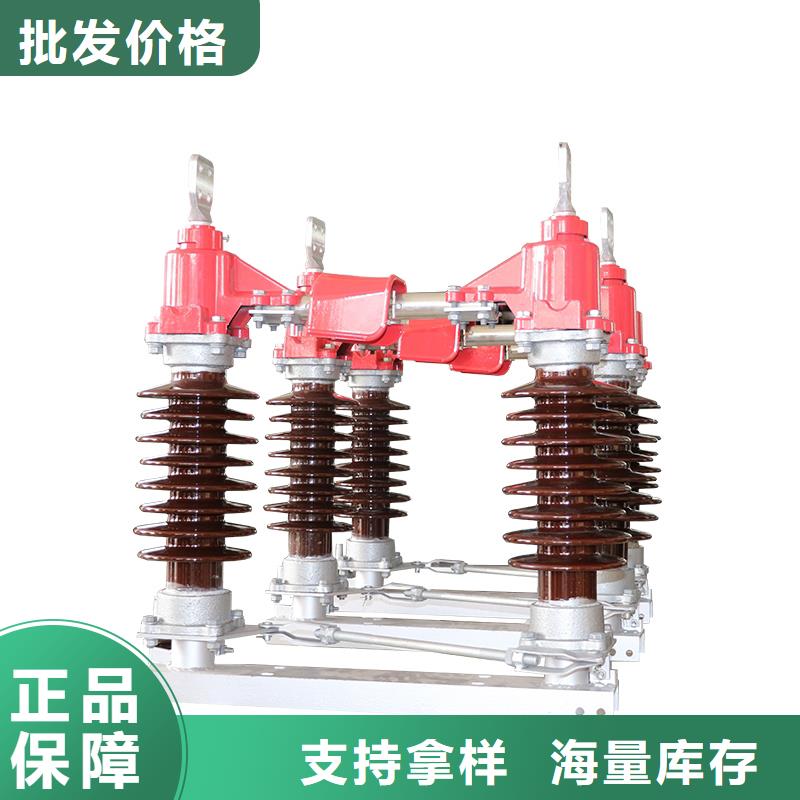

GW4-40.5（D）（W）型隔離開關本體、CSⅡ、CS17或CS8-6D型人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。110kV成套隔離開關由GW4-126（D）（W）型隔離開關本體、CS14G人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。2） 該隔離開關屬雙柱水平開啟式隔離開關。制成單極型式，當三極同步使用時，極間用連接桿連接起來。各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，兩支柱絕緣瓷瓶相互平行地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓷瓶上方，隨支柱絕緣瓷瓶作約90°轉動。3）隔離開關的每個軸承座內裝有軸裝配，兩軸裝配間通過連扳、調節螺桿等連接傳動型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。。4）出線座中的紫銅編織帶軟連接分別緊固在導電桿和接線板上，接線板供用戶連接路之用。5）中間觸頭部分的觸指稱為裝配，采用外壓式或自力型觸指，其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。6）隔離開關附有接地開關時，主導電回路與接地開關的聯鎖用基座上的扇形板與弧形板保證，在 主導電回路合閘時，接地開關不可合閘，

接地開關合閘時，主導電回路不可合閘。配用CS8-6D或CS 17-Ⅱ型時隔離開關與接地開關聯鎖由機構上的連鎖板實現。產品特點1）隔離開關采用雙柱中開、觸頭轉入式結構，具有自動清潔觸頭的能力，提高了接觸可靠性；2）觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱家具的惡性循環；3）隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入。使軸承、二硫化鉬鋰基鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法柳市，永不干涸，使隔離開關長期運行后的操作力距不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。完善化隔離開關特點說明1）全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。2）導電部分銅管軟連接型，中間觸頭為 “握手” 式自力型觸指，簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均用軟連接固定聯接。a.采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及簧產生接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性；b.觸指簧改為外置式，以避免簧分流；c.現場用戶無需焊接，無需被輔助材料，只提供安裝支架（訂貨時注明是否帶支架及外型的隔離開關，露天安裝時應水平安裝，使帶有瓷裙的支持瓷瓶確實能起到防雨作用；戶內型隔離開關，在垂直安裝時，靜觸頭在上方，帶有套管地可以傾斜一定角度安裝。
