安順模擬斷路器產品特點及用途TH-10G模擬斷路器采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。TH-10G模擬斷路器外形結構為便攜式，適用于現場試驗使用。技術參數工作電源電壓 AC220V±10％ 50HZ 工作電流小于0.5A。直流工作電源 DC 0-220V≥5A跳、合閘操作電壓 DC200V或DC110V。跳、合閘時間 跳閘時間選擇：20ms、30ms、40 ms、50 ms、60 ms、70 ms90 ms、110 ms，誤差不超過±5ms。]合閘時間選擇 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms 400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。跳、合閘電流 跳閘電阻選擇：∞Ω、100Ω、200Ω、400Ω合閘電阻選擇：∞Ω、100Ω、200Ω、400Ω跳、合閘電流由跳、合閘時間控制自動切斷。手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。斷路器失靈 當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。開出量 接點容量：DC220V/0.5A，AC220V/5A。

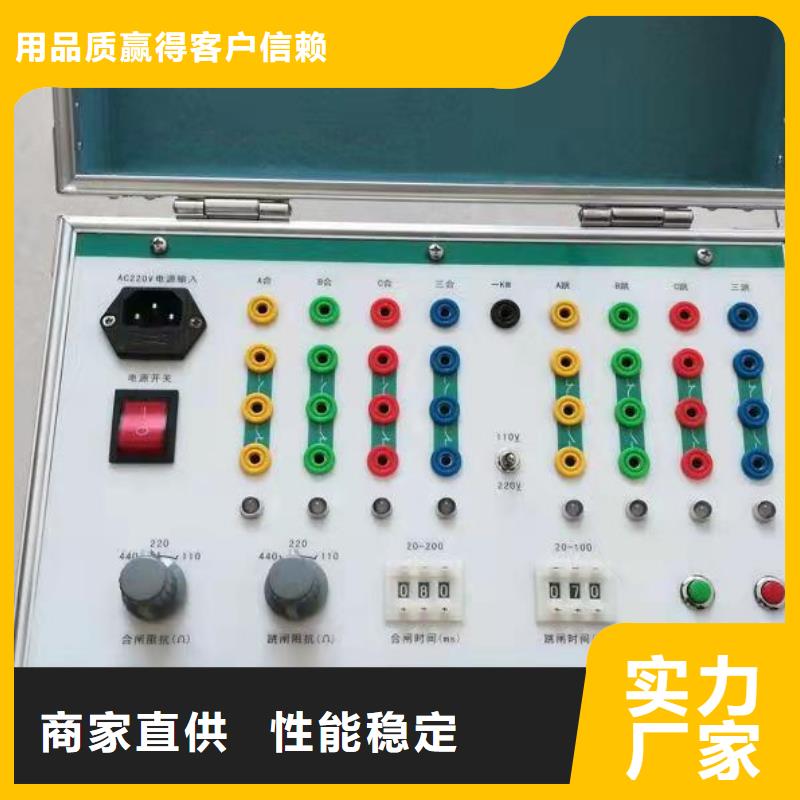

安順模擬斷路器手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。（3）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（4）電源開關： 此開關為模擬斷路器電源開關。（5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。(6)合閘電流選擇開關： 合閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置合閘電流為1A、2A、3A、4A、5A。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。五．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A

安順模擬斷路器工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。四．使用說明1．面板開關、按鍵其功能介紹：（1）指示燈：①電源指示燈模擬斷路器上電后，電源指示燈亮，說明系統電源正常②運行指示燈模擬斷路器上電后，運行指示燈亮。說明系統運行正常。③狀態指示燈該燈在模擬斷路器在狀態發生變化時瞬間閃爍一下。 ④跳閘指示燈模擬斷路器處于跳閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相⑤合閘指示燈模擬斷路器處于合閘狀態時，該指示燈亮，從上至下分別指示A、B、C三相（2）相關功能鍵：①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。

安順模擬斷路器五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。在選擇500ms以上時間工作時，請將電流選擇在小檔。以防長時間通電損壞內部元件，如需長時間通電功能，請在訂貨是說明。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。

安順模擬斷路器配電開關模擬試驗盒是我公司根據市場需求，結合現場試驗經驗研制開發出體積小、重量輕。鋰電池供電、便攜式的新型FTU、DTU、TTU等試驗用的配電開關試驗盒。本裝置可以模擬3路跳閘開關和3路合閘開關。可模擬在配網 FA 測試中現場開關作用，通過將原開關端子的遙信、遙控接點拆下接入模擬開關盒，保證在不停電的情況下順利完成 FA 測試實驗。本產品具有多種供電方式1、交流供電：AC165V～250V。2.直流供電：DC10V～60V。3.也可以通過內部大容量鋰電池供電。一次充電可以連續使用半個月。極大的方便了用戶的使用。本產品包含 1 組遙控合閘輸入端子、1 組遙控分閘輸入端子、3組分位遙信接點、3組合位遙信接點，均為固態繼電器接點，可以通過 設置開關設置合閘和分閘動作延時。另外，本產品還可以通過合閘和分閘按鍵實現手動合閘和手動分閘操作，從而來模擬實現斷路器的的跳/合閘動作。主要技術指標供電電壓輸入：AC165V～250V 或 DC10V～60V或內部鋰電池供電跳合閘輸入電壓：DC 24V≤ Vin ≤240V合閘時間選擇：0ms～500ms 步長1ms延遲時間精度：≤2ms跳閘時間選擇：0 ms -500ms步進1ms延遲時間精度：≤2ms常開/常閉輸出接點容量：DC12～220V /5A工作環境:溫度-10℃～ ＋45℃，濕度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接線用配電開關模擬試驗盒做測試時，在電源開關關斷的情況下將輸入電源接至試驗盒面板的電源輸入端子，遙合輸入和遙分輸入接入開關試驗盒面板上對應的分閘輸入/合閘輸入端子。輸出端繼電器信號接入測試設備對應的合位及分位信號輸入。
