新型電容器組過電壓保護器采用了髙能量氧化鋅閥片并驛安裝在電容器組的串聯電抗器上。在電容器組的正常工作狀態下由于電抗器承擔的電壓極低因此過電壓保護器的荷電率也非常的小，對其長期運行性能及其有利。在電容器組的投切過程中無論真空開關出現何種異常工況都會造成回路的電磁振蕩。在這個過程中，電抗器反復吸收磁場能世和釋放磁場能量，并在電抗器兩端產生較高的電壓。而過電壓保護器操作沖擊電流殘壓較低如35
kV系統使用的過電壓保護器，其操作沖擊電流（50A)殘壓僅為34.32kV。有利于吸收電磁振蕩過程中電抗器中的磁場能誼。因此具有良好的保護性能。保護器內還串接有快速熔斷元件能夠防止因電容器極間絕緣擊穿而造成保護器發生熱崩潰。因此具有較好的性。四柱35kv組合式過電壓保護器主要為保護35kV及以下高壓電機、變壓器、并聯補償電容器、開關、電纜、電爐、電站配電設備、整流設備、發電機、電解槽等其
他電氣設備的相間和相對地絕緣免受操作過電壓和大氣過電壓的損壞之用，能夠有效的將過電壓的幅值限制在電氣設備絕緣耐受水平之下，保護電氣設備的絕緣，維護電氣設備的運行。傳統的避雷器雖然能夠限制過電壓，但是只能接在電氣設備的相與地之間，不能實現相間的保護，兩相間的過電壓保護要經過兩只避雷器的串聯，殘壓要比相對地高出1倍，不利于電氣設備的相間絕緣保護；而本公司生產四柱35kv組合式過電壓保護器是組合式的
，能夠有效地實現電氣設備的相對地絕緣保護和相間絕緣保護，能夠有效限制操作過電壓和大氣過電壓。ENR-35KV三相組合式過電壓保護器是一種新型的過電壓保護器，

并可以繼續運行2h。根據標準，對于6kV中性點? 40 ?非直接接地系統且故障切除時間大于l0 s時．應大于等于1．1小于工頻放電電壓值。所以，持續運行電壓應選擇7．9kV．通過間隙的保護作用，氧化鋅電阻片的荷電率為O．在正常運行或單相接地時．過電壓保護器可以長期運行
過電壓保護器殘壓U惜的選擇
過電壓保護裝置殘壓決定了對電機絕緣的保護水平 根據標準GB755—2000(旋轉電機定額與性能》規定，考核高壓電機絕緣水平的l min工頻耐壓試驗電壓值為2 1． 對運行中的電動機取上述耐壓值的75％．則電動機的沖擊耐壓值Is為= 、／2(2Uo 1)~1．15~75％ (1)式中1．15為電動機絕緣的沖擊系數：為電動機的額定電壓對于6 kV電動機．其相間及相對地的沖擊耐壓值為U：、／ (2x6 1)x1．15x75％=15．9(kV) (2)金屬氧化鋅避雷器技術規范
1、氧化鋅避雷器型號、驗收應符合DL/T804、GB50150的規定。普閥避雷器屬于淘汰產品，對110KV-200KV普閥避雷器，應積極進行更換。
2、其他用于保護干式變壓器、發電機滅磁回路、GIS等的特殊金屬氧化物避雷器，其特性參數由用戶根據設備的特點與廠家協商確定。
3、金屬氧化鋅避雷器的安裝引線的連接不應使端子受到超過允許的外加應力。
4、金屬氧化鋅避雷器的排氣通道應通暢。排除的氣體不致于引起相間或對地閃絡，并不得噴向其他電氣設備。
5、電廠開關站雷電侵入波的防護應符合規程要求，并滿足開關站設備的運行。
避雷器運行技術要求：
1、應在運行中按規程要求帶電測量泄漏電流。當發現異常情況時，應及時查明原因。35KV及以上電壓等級金屬氧化物可用帶電測試替代定期停電試驗，但對500KV金屬氧化鋅避雷器應3-5年進行一次停電試驗。
a)新投產的110KV及以上避雷器應三個月后測量一次，三個月以后半年再測量一次。以后每年雷雨季節前測量一次，應在晴朗天氣下進行。
b)測量時應記錄電壓，環境溫度，大氣條件以及外套污穢情況等運行條件。
c)測量結果與出廠或投運時，以及前幾次的數據進行比較，如發現異常，可與同類設備的測量數據進行比較。必要時可停電進行直流參考電壓等有關項目的測量
2、嚴格遵守高壓避雷器電導電流測試周期，雷雨

用戶在做其它電氣設備絕緣試驗時應將TBP連接線拆除f，試驗時只有內部間隙放電外圍任何部分不得有閃絡g，本產品每一年做一次性試驗同時將TBP外表面灰塵清理干凈，安裝及注意事項a，戶內型可以水平安裝在各種不同型號的開關柜內該類產品除直接與開關柜"A"。
  "B"，"C"三相及接地相("D"相)相連的線鼻子為裸導體外其余部分被絕緣體封閉因此它的相間，相對地(或柜體)的距離及對柜體安裝空間要求相應較小可直接安裝在開關柜的手車底盤內或互感器室內b，帶有動作記錄儀的TBP先將TBP本體(安裝方式同上)和動作記錄儀各自固定好后通過配備的特制電纜相連。
  TBP在和三相電源(A，B，C)及接地端(D)相連時須注意以下事項:⑴電纜外端裸露的連接線鼻子相互之間距離應滿足不同電壓等級的不同相帶電導體之間保持的距離的要求⑵TBP保護器電纜線之間的距離及TBP保護器電纜線與不同相母線(或柜體)之間的距離應不小于該型保護器電纜出口處的相間距。
  1)用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限制續流幅值的一種電器，本術語包含運行安裝時對于該電器正常功能所必須的任何外部間隙，而不論其是否作為整體的一個部件，注1:避雷器通常連接在電網導線與地線之間。
  然而有時也連接在電器繞組旁或導線之間，注2:避雷器有時也稱為過電壓保護器，過電壓限制器(surgedivider)，摘自:，GB/T2900.12-2008，2)避雷器是通線纜防止雷電損壞時經常采用的另一種重要的設備。

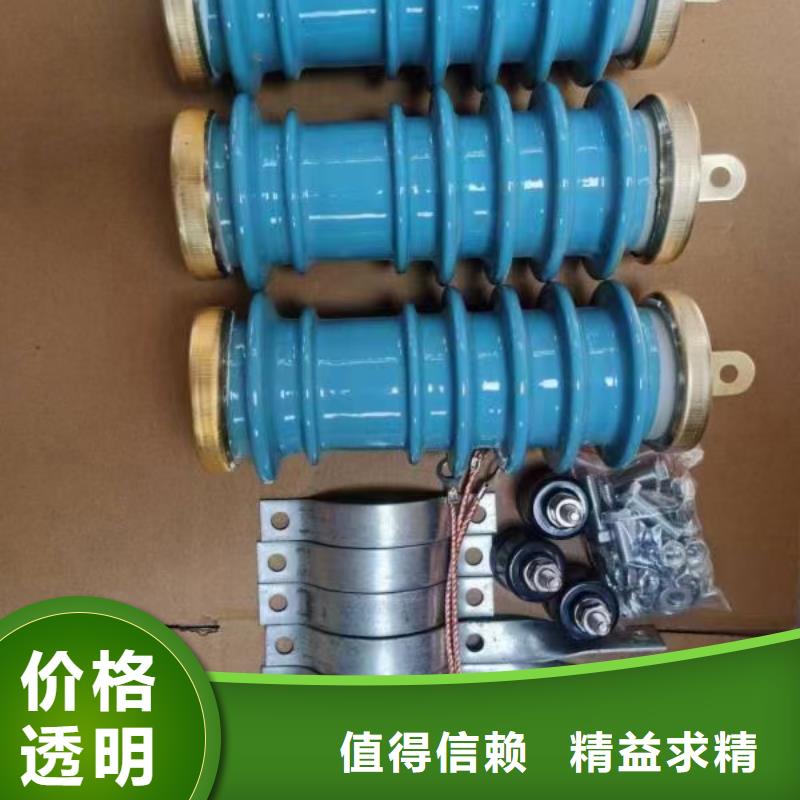

  交流無間隙金屬氧化物避雷器用于保護交流輸變電設備的絕緣，免受雷電過電壓和操作過電壓損害，適用于變壓器，輸電線路，配電屏，開關柜，電力計量箱，真空開關，并聯補償電容器，旋轉電機及半導體器件等過電壓保護，特點與原理編輯交流無間隙金屬氧化物避雷器具有優異的非線性伏·安特性。

 危害:中性點絕緣差，過電壓出現時易導致開關柜短路事故，此事故是過電壓保護器四大事故之首，十年前在凱立等企業時有發生，后來痛定思痛，進行了的改進，不過現在樂清的很多企業為了省些環氧樹脂錢卻又在重導覆轍，鑒別:肉眼觀察底座密封方式和材料敲擊底座看是否是實心借助試驗變壓器測試中性點絕緣是否達到國標GB。
  三，用普通避雷器直接冒充，手法:用三只避雷器加個鐵板，就叫[組合式"產品了，危害:根本不是四星型接法，就是避雷器冒充組合式產品賣，鑒別:底座只有塊金屬板子的一眼就能看出，如果底座封住了看不出，可以測試相間參數。
  比對地參數高一倍的就是冒充貨，四，混亂產品結構特征，手法:用自產產品直接書寫上圖廠家產品型號，不管結構特征是否一致，危害:過電壓保護器由于存在阻容型，有間隙型，無間隙型，復合型等數個明顯不同的大類，替代產品若與原設計結構不符(主要是無間隙冒充有間隙。
  有持續電流阻容冒充無持續電流阻容)，容易導致整個系統設計上出現失誤，造成系統存在事故隱患，此事故是過電壓保護器四大事故之一，2001年以來在多家電力公司發生過，甚至導致有些省級電力公司明文規定不準使用定義混亂的過電壓保護器類產品。
  鑒別:按上圖廠家產品的測試方法進行試驗，滿足即可，或干脆要求替換廠家提出替換的理論依據和計算書，事先與設計方做好充分的溝通工作，五，混亂產品柱式結構，手法:用85，200型四柱產品冒充131，310型三柱產品。
  以降低工藝控制難度，危害:131，310等三柱式產品，是為了配合新型小體積開關柜而專門設計的過電壓保護器，工藝獨特，具有對正柜體母排，降低絕緣空間的特殊作用，如果用老式四柱型過電壓保護器替代，很容易導致相間短路(特別是B。
