安順變壓器繞組短路阻抗測試儀廠家放心購

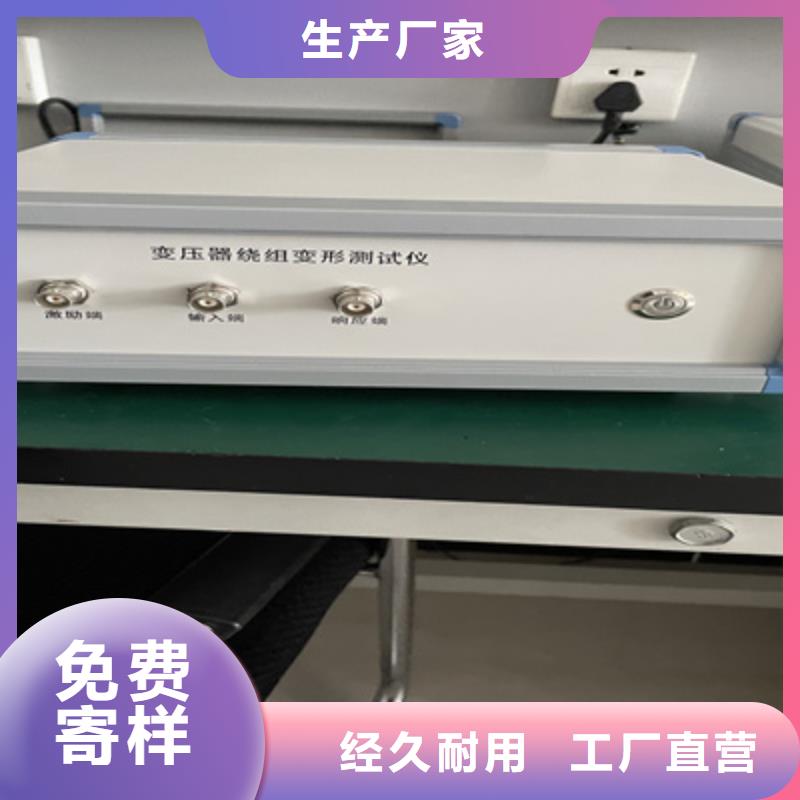

安順變壓器繞組變形測試儀一體機變壓器繞組變形頻響特性測試裝置一、主要技術特點：?采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。?測量速度快，對單個繞組測量時間1-2分鐘以內。?頻率精度非常高，精度高于0.001％ 。?數字化頻率合成，頻率穩定性更高。?5000V電壓隔離、充分保護測試電腦。?可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。?軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。?軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。?現場接線簡單、使用方便。二、主要技術指標?測量速度：單相繞組1分鐘-2分鐘?輸出電壓：Vpp-25V，測試中自動調整?輸出阻抗：50Ω?輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）?掃頻范圍：10Hz－2MHz(10MHz選配)?頻率精度： 0.001％?每通道采樣頻率：100Msps?掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置?曲線顯示：幅頻曲線（相頻曲線，選配）?測量動態范圍寬：－120dB～20dB?供電電壓：AC220V±10％?主機重量： 6kg?主機體積:352mm＊272mm＊150mm三、選型備注： 根據以下指標，分為不同型號：● 掃頻范圍 2M/10M● 幅頻曲線/相頻曲線● 分體機/一體機● 單相/三相自動測試● 頻響法/頻響法＋阻抗法二合一等★ 本產品可依據用戶需求指標設計制做。

安順變壓器繞組變形測試儀 測試設置好基本的測試信息后，即可進行頻響法的數據測量，點擊“START開始” 按鈕，系統自動完成頻率掃描。在測試過程中，按鈕變成“STOP停止”按鈕，點擊該按鈕，則停止當前掃描，在測試過程中，在信號曲線顯示區“單擊”鼠標，則測試過程暫停，再次點擊繼續進行。測試完成一項后，改變接線方式，同時改變軟件上的設置信息，再次點擊按鈕，進行下一相的測量，重復以上的操作，直至完成所有的測量項目。在試驗過程中，鼠標在測試曲線顯示區（A）雙擊，可以打開測試波形顯示區，該區域包括波形顯示以及輸入電壓峰峰值（紅色）、響應電壓峰峰值（黃色）以及放大倍率和橫軸時間信息，該信息主要用于信號研究。

安順變壓器繞組變形測試儀五、頻響法儀器使用方法5.1儀器面板?儀器面板上安裝有電源開關按下時電源打開指示燈點亮反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器面板上電源插座內藏保2只10A險絲；?USB口：儀器與筆記本電腦通信連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號；由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫斎耄挥尚盘枩y量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄１辉嚻吠鈿づc測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

安順變壓器繞組變形測試儀五、頻響法儀器使用方法5.1儀器面板?儀器面板上安裝有電源開關按下時電源打開指示燈點亮反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器面板上電源插座內藏保2只10A險絲；?USB口：儀器與筆記本電腦通信連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號；由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫斎耄挥尚盘枩y量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄１辉嚻吠鈿づc測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

安順變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

安順變壓器繞組變形測試儀曲線坐標系居中的坐標系為曲線坐標系，X軸為頻率，Y軸為分貝，歷史曲線和測量曲線都在此坐標系中顯示，具體可操作功能介紹見軟件測試流程。12.5設置在未開始測量前可以設置測量的結束頻率和頻率步長，結束頻率的范圍為600k～2000k Hz，頻率步長可選擇1kHz、0.5kHz和0.25kHz在選擇0.25kHz和0.5kHz的頻率步長的時候，結束頻率不能大于1000k Hz。也可以選擇對數分布，此時結束頻率只能為1000k Hz。12.6曲線數據文件分析管理窗口以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口，具體操作功能介紹見軟件測試流程。12.7工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。十三、頻響法PC測試軟件使用流程13.1 USB驅動安 .1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)АＨ绻前l(fā)現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。13.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。13.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。13.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。

安順變壓器繞組變形測試儀 (變壓器高壓側對低壓測D試驗接線圖)3.III形連接，這種接線是針對每一個相都是單個變壓器的情況，先用黃色的測試線連接A端，用黑色的測試線連接x端，測量單元上也將紅色和黑色的略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口，然后直接開始測試。待測試完成后，再換到下一個單相變壓器 用綠色的測試線連接B端，用黑色的測試線連接y端，繼續測試；測試完成后，用紅色的測試線連接C端，用黑色的測試線連接z端完成所有的測量。(變壓器高壓側對低壓測AX試驗接線圖)(變壓器高壓側對低壓測BY試驗接線圖)(變壓器高壓側對低壓測CZ試驗接線圖)4.Yn形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相根據當前測量的內容用測量夾子接好高壓側或者中壓測，黑線接到O點，測量單元這邊的八個端口，也按黃綠紅黑對應的ABCO三相四線，將略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。

安順變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

安順變壓器繞組變形測試儀菜單欄進入軟件，左上方即為菜單欄，分別有“系統”、“查看”、“設置”和“幫助”四個下拉菜單。下面分別介紹各個下拉菜單的具體功能。12.1.1系統12.1.1.1開始測量，開始進行變壓器測試工作，但一般在開始測試前需要設置一些參數，所以建議一般在測量區域（下面會詳細介紹）進行開始測試的過程。12.1.1.2分析測試報告，根據當前的測試曲線數據，顯示出詳細的測試報告，但一般在進行分析報告前需要選擇待分析的曲線和顯示方式等參數，所以建議一般在曲線分析區域（下面會詳細介紹）進行顯示分析報告的過程。12.1.1.3連接設備，如果運行此軟件的時候未連接USB線，可在確認USB線已連接和測試儀器已通電的情況，選擇此項目重新進行連接。建議在確認USB線已連接和測試儀器已通電之后，再運行本軟件。12.1.1.4選擇無線端口，這個是藍牙的連接方式的設置。12.1.1.5退出系統，使用完畢可以選擇此項目離開。12.1.2查看12.1.2.1二維顯示，當前測試曲線和查看歷史曲線的坐標為二維平面。此時可觀察多條曲線是否相同。12.1.2.2三維顯示，當前測試曲線和查看歷史曲線的坐標為三維立體。此時可觀察多條曲線各自的細節。12.1.2.3線性曲線，當前測試曲線和查看歷史曲線的坐標X頻率為線性增加的。此時可觀察曲線不同的頻率段細節。12.1.2.4對數曲線，當前測試曲線和查看歷史曲線的坐標X頻率為對數增加的。此時可觀察曲線在低頻率段細節。

安順變壓器繞組變形測試儀注意：所有變壓器的參數的內容不能含有空格或者特殊字符。20.4調入數據文件選取“瀏覽”會出現一個數據文件系統樹性結構。可以雙擊文件名稱將所需數據文件加入到文件列舉窗口，（軟件界面的左下方）。當列舉窗口的文件被選中后，其所包含的測量數據會顯示到數據文件列表中。軟件菜單欄的“所有數據”和“所選數據”用來掉文件列舉窗口中的文件（軟件界面的左下方）。選擇“分析測試報告”將會對已選擇顯示的數據文件中的前兩條數據顯示測試報告，并可進行打印或輸出Word電子文檔。20.5分析數據報告選擇“分析測試報告”會出現一個數據文件報告。上方顯示的是加入的數據的文件名稱和測量時間，中間是對數據的結論顯示，分為相間比和參考比較結果。選擇“輸出Word報告”將會生成一個Word文檔的測試報告，可進行查看和打印等等。二十一、試驗程序及注意事項1.當電力變壓器停下后，由于繞組變形頻響實驗特殊性要求，應將所有套管短接地進行充分放電。電力變壓器試驗項目變壓器繞組變形頻響法試驗，其目的是為了避免具有直流信號試驗項目，例如直阻、有載試驗會導致變壓器鐵芯飽和造成試驗數據錯誤。2.該儀器通電前確認鈕子開關是否在“外置電源”上，不要做任何試驗測試接線，等待開機后初始化后。3.開機后儀器發出“嘟嘟”兩聲提示音后初始化完成，可以操作試驗接線。4.頻響法試驗：在測試頻響實驗中拆線、接線是不需要儀器關閉電源，每次測試結束后輸出信號會自動關閉。分節開關位置選擇無特殊情況下應選在1分節上。5.無線電波和空間電場干擾，在測試套管端對應另側接地屏蔽干擾信號。6.阻抗法試驗：在測試阻抗實驗中拆線、接線也是不需要儀器關閉電源，每次測試結束后輸出信號會自動關閉。短接接線要注意，如果接觸不良會導致測量不準。
