鞍山架空線路故障測試儀單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠。4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”， 按下“確定”按鍵，儀器自動輸出電流至40mA。）建議使用二分法，將鉗表）沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值（使用方法見1.3）。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。高阻接地查找在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?檢測完成，關閉所有設備電源，對信號發生裝置進行充電。注意事項在每次使用前應檢查產品信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；操作完畢后，要將信號輸出端對地放電；為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改。長期未使用本巡查裝置時，定期對裝置充電。請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。常見故障處理當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；

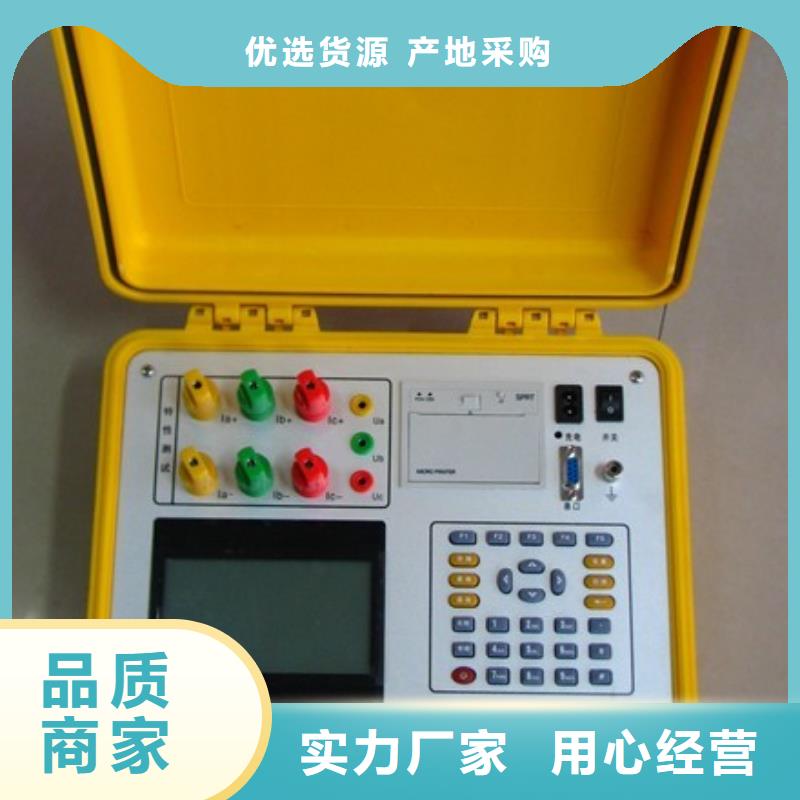

鞍山架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家
架空線路小電流故障測試儀本地廠家 <鞍山>天正華意電氣設備有限公司

鞍山架空線路故障測試儀 線路測試工作的注意事項輸電線路工頻參數的測量除一般電氣測試必須注意的種種問題之外 還有其特殊性。輸電線路短則幾百米 長則上百公里 不僅常常有同類線路相鄰伴行還屢屢與之上跨下穿 由于電容CH/C0分壓和電磁感應(XH和負荷電流)在彼此各自身上產生的響應－感應電壓，對測試人員和測試儀器的構成威脅，這是必須以萬無一失的態度來對待的事，防止感應電壓傷及人身是線路參數現場測試的要義。5.1 現場測量應根據線路的實際情況和生產運行的實際需要 預先編制測試方案，以確保線路試驗的、順利完成。方案應包括：確定需測取的參數。阻抗和電容等工頻參數可用交流法測取電阻可用直流法測取感應電壓宜用直接法測取。測試方案中，必須：1) 確定現場工作負責人：對測試工作負責；2) 確定現場工作負責人：對現場負責，監督現場措施的實施；5.2 在進行測試接線前 必須一律先將被測線路首端通過外部接地刀閘或接地線接地，然后才可對測試裝置進行接線，在對線路試驗加電壓(或通電流)前 才可拆去測試裝置的外部接地線。測試工作結束后拆測試裝置測試引線前 須再次將線路首端外部可靠接地，切不可圖省事少作任何一個步驟，以免引起感應電傷人事故。搭接和拆除臨時接地線時，必須使用合格的絕緣操作桿。

鞍山架空線路故障測試儀這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家

鞍山架空線路故障測試儀尊敬的用戶：感謝您選用本公司生產的架空線路接地故障定位儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 儀器在不使用的情況下，請及時關閉電源！2 充電電池屬于消耗部件，應注意維護，在使用時充電電池有效容量會隨時間逐漸降低，從而使有效使用時間縮短，為了盡量提高電池壽命，請注意以下維護措施：2.1如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次；2.2嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。2.3充電燈：充電過程中亮紅色；充電完成后亮綠色。3 接線前必須保證待測線路已經停止運行。4 在需要測試的故障線路全長范圍內，均不能掛接地線。5 使用前儀器必須可靠接地。

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家
架空線路小電流故障測試儀本地廠家 <鞍山>天正華意電氣設備有限公司

鞍山架空線路故障測試儀 線路參數測試工作的步驟6.1 準備工作1) 編制參數測試方案，應歷經：收集相關資料信息，現場踏勘 ，編寫，審核，審定，批準等步驟。2) 落實相關人員，各相關人員應熟悉線路參數的測試方案。3) 備齊備好：測試設備、測試電源、測試用線、通訊工具、運輸工具。4) 安排被測線路停電計劃。6.2 現場試驗工作順序1) 完成被測線路的停電操作和措施；2) 許可工作的手續；3) 依次應先進行以下試驗：a、在線路首端測試靜電感應電壓，線路兩端均不接地，本測試裝置已配置高內阻三相靜電感應電壓測試絕緣棒，可三相同時測取；b、線路末端接地時，在線路首端測試線路的電磁感應電壓，操作本裝置可直接完成三相同時測取；c、選擇裝置測試感應接地電流，操作線路遠端接地測取電磁感應（干擾）電流，遠端不接地測取電容（干擾）電流。4） 核對相別（新建、改建線路應作）。注意：①當被測線路靜電感應電壓超過1000V及以上時，不可使用普通的絕緣電阻表測試線路絕緣電阻，否則容易燒毀儀器，需采用具有抗感應電壓的高壓絕緣電阻測試儀完成線路絕緣測試及核對相序建議選用我公司抗干擾線纜絕緣電阻測試儀。②當被測線路末端接地后，由首端測量到的電磁感應電壓超過10V時，也不可使用直流電橋或直流電阻測試儀測試線路直流電阻，否則容易損毀儀器，需采用抗交流工頻干擾的線纜直阻儀測試，建議選用我公司抗干擾的線纜直阻儀。

鞍山架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家

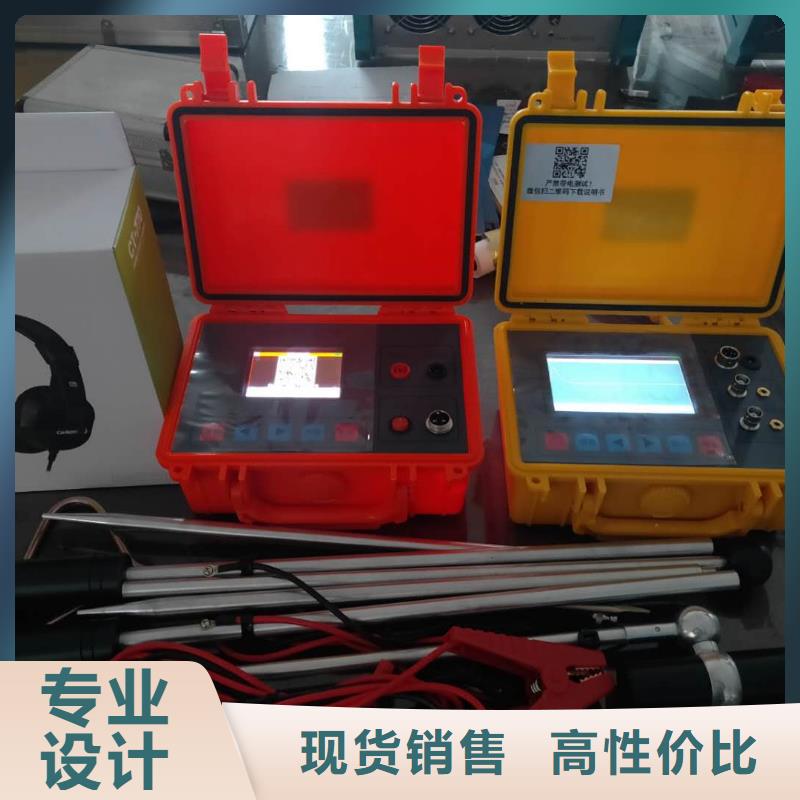

鞍山架空線路故障測試儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機接收機空間磁場傳感器發射機接線盤二、功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式100米遠處，在電纜的正下方保存檢測電流波形。?分段定位：為快速逼近故障點，建議進行50％法或0.618黃金分割法分段。以50％法為例，首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似，說明故障點還在下游；若波形很小、說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50％分段。

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家
<鞍山>天正華意電氣設備有限公司

鞍山架空線路故障測試儀友好的人機交互界面：?儀器屏幕的頂部狀態欄實時顯示電量狀態、無線連接狀態等信息，底部狀態欄顯示儀器的軟件、硬件版本以及產品編號等。?主機三按鍵簡潔設計，操作簡單、方便靈活。?儀器具有多狀態提示、報警提示窗口，便于用戶了解儀器工作狀態及檢測狀態。?參數設置簡單靈活、直觀，同時具有簡潔的幫助說明。3.17智能電源管理：?剩余電量提示、低電量報警、長時間閑置提示、背光自動調節；當電池電量低時，儀器將自動禁止啟動測量，以防止鋰電池過放電。3.18統計信息管理：?主機具有總開機時間、本次開機時間、本次啟動時間的統計功能。?接收器能夠保存140條的故障信息功能，便于用于查找檢測狀態情況。4技術指標4.1主機輸出特性：4.1.1輸出頻率：0.5Hz4.1.2開路電壓：3000V4.1.3輸出電流：40mA4.1.4接地電阻范圍： 0~100kΩ4.1.5檢測線路長度：100km4.1.6電流輸出精度：±1mA4.1.7顯示方式：中文480×270彩色液晶，背光功能4.1.8LCD尺寸：4.3寸4.1.9工作電源：內置鋰電池或外置充電器，充電輸入100-240VAC，50/60Hz4.1.10充電電壓：16.8V4.1.11充電電流：3A4.1.12充電時間：約4小時4.1.13工作時間：大于4小時4.2無線通訊距離：小于50m。4.3采集器：4.3.1檢測方式：直流電流測試鉗4.3.2傳輸方式：433Mh無線傳送4.3.3傳輸距離：小于50m4.3.4鉗口尺寸：Φ48mm4.3.5測量范圍：4mA-50mA4.3.6準確度 ：±(讀數×1％＋4)4.3.7工作時間：7h4.3.8電 源：7號堿性干電池（1.5V＊4）4.4接收器:4.4.1顯示方式：中文全彩液晶，背光功能4.4.2傳輸方式：433Mhz無線傳送4.4.3傳輸距離：小于50m4.4.4工作時間：6h4.4.5LCD尺寸：2.4寸4.4.6電 源：7號堿性干電池（1.5V＊4）4.4.7故障電流閾值： 10mA 4.5體積：主機 320×272×145mm采集器 254×76×31mm接收器 165×83×32mm4.6質量：主機： 4.5kg采集器： 0.28kg接收器： 0.22kg4.7使用條件：溫度 -10℃－55℃濕度 ≤95％海拔

架空線路小電流故障測試儀本地廠家

鞍山架空線路故障測試儀無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發了該產品，在10kV（35kV）相應的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點，儀器內置電池供電，一次可以工作6小時以上，重量小于10公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成本設備是由信號發生裝置、信號采集器、信號接收定位器三部分組成。0 - （1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家 <鞍山>天正華意電氣設備有限公司

鞍山架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。

架空線路小電流故障測試儀本地廠家

鞍山架空線路故障測試儀對應操作說明：進入試驗數據查詢子菜單后，通過顯示屏右側功能熱鍵進行相應操作。1）按壓[上頁]或[下頁]鍵翻看、瀏覽整屏幕的序號及日期數據結果。2）按壓[上條]或[下條]鍵，可根據試驗序號、設置編號、存儲日期信息查看任一條存儲條目下的測試數據信息結果。3）光標指向任一條記錄時，按壓[查看]即可翻看本條保存的測試數據記錄，按[打印]鍵，即時打印出本編號下所有的線路參數測試數據和計算結果。4） 按[退出]鍵，返回開機初始化界面。12 打印紙的更換與打印機的維護12.1 熱敏打印紙的鑒別：打印機為熱敏打印機，即打印紙有一面為熱敏材料層（即碳膜層），如打印紙放反了會導致打印機打印不出字跡。鑒別打印紙的哪一面為熱敏層可用拇指和食指的指甲稍微用力掐在熱敏打印紙的兩面，然后拉一下打印紙，觀察打印紙的兩面指甲劃過的地方，劃痕為灰色的一面就是涂有熱敏材料的一面；也可采用打火機等熱源短時間烤一下打印紙，顏色變深的一面就是有熱敏材料的一面。12.2 打印紙更換：當按下顯示屏菜單中的“打印”后，SEL綠色指示燈閃爍，表示打印紙已經用完，此時需要剛換打印紙，我們在隨機附件中準備了備用打印紙，更換時先按下打印機的OPEN鍵，即可打開出紙倉蓋，取出舊的紙軸，將新的打印紙外包裝去掉，抽出打印紙留出一小段在出紙口外，將紙卷放入紙倉直接蓋上倉蓋即可，千萬不要將打印紙穿過外蓋壓輥放入，打印紙沒有熱敏材料的一面對著壓輥，這樣有熱敏材料的一面就剛好對著打印機的打印頭了。12.3 打印機的維護：由于長時間的野外使用，灰塵等會進入打印頭造成打印字跡模糊，可在打開上蓋后，用棉棒蘸酒精將打印頭上的灰塵擦拭干凈即可；設備現場不使用時及時蓋上設備上蓋。13 技術支持與售后服務大功率全自動抗干擾線路工頻參數異頻測試系統產品，我公司為用戶免費提供一次現場測試技術指導與技術服務培訓，并提供全天24小時的熱線服務電話，指導解決用戶現場測試時出現的任何技術性問題。保證所生產的設備具有一致性，產品經過48小時老化、考核、校驗后，承諾交付用戶的設備性能穩定可靠。產品自發出之日起，產品正常使用情況下三年內我公司負責免費對產品的升級及維護，不再收取任何費用。保修期滿后，如設備出現故障，本公司將為設備提供修理和維護的延續服務， 只收取材料的成本費。

<鞍山>天正華意電氣設備有限公司 <鞍山>天正華意電氣設備有限公司

鞍山架空線路故障測試儀 三相線路工頻參數測試接線8.1 三相線路靜電感應電壓測試接線示意，如圖（1）（圖1）使用測試裝置配置的高內阻三相靜電感應電壓測試絕緣棒，接入裝置的電壓測試通道，確認被測線路首端、末端懸空后進行線路靜電感應電壓測試，按照儀器顯示屏幕對應提示要求進行相應操作。8.2 三相線路電磁感應電壓、接地電流、工頻參數測試接線示意，如圖（2）（圖2）被測線路末端短路接地，將線路首端測試引線的電壓線、電流線分別接入裝置對應端子，按照儀器顯示屏幕菜單提示要求進行相應操作。8.3 三相線路正序、零序阻抗，正序、零序電容參數測試接線（同前圖2）測試線路阻抗參數：要求線路末端三相短路接地，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序、正序阻抗測試。如裝置預檢不通過時，請按照顯示屏幕提示，檢查確認試驗接線是否與要求一致及各相接地是否良好，以免導致零序參數測試結果出現異常。提別提示：當遇到同塔并架線路阻抗參數測試時，測試前一定確認另一條非測試線路首末兩端只可一端接地，不可兩端同時接地，否者會導致被測試線路的零序阻抗值偏小，對正序阻抗參數無影響。測試線路電容參數：通知被測線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序、正序電容測試。如裝置預檢不通過時，請按照顯示屏幕提示，檢查確認試驗接線是否與要求一致及各相線路處于懸空狀態，以免導致電容參數無法正常測試。

鞍山架空線路故障測試儀單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠。4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”， 按下“確定”按鍵，儀器自動輸出電流至40mA。）建議使用二分法，將鉗表）沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值（使用方法見1.3）。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。高阻接地查找在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?檢測完成，關閉所有設備電源，對信號發生裝置進行充電。注意事項在每次使用前應檢查產品信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；操作完畢后，要將信號輸出端對地放電；為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改。長期未使用本巡查裝置時，定期對裝置充電。請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。常見故障處理當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；

<鞍山>天正華意電氣設備有限公司 架空線路小電流故障測試儀本地廠家

鞍山架空線路故障測試儀 操作步驟分述如下：A:被測線路末端三相通過母線接入時，可參考線路絕緣電阻核相測試方式進行：1）本側接線完成后，通知線路末端的配合人員可先將線路末端的A相單獨接地，確認后由線路首端本側在儀器主界面按“A相”鍵，儀器自動對線路三相施加異頻電壓，數秒后由顯示屏幕上即可查看到“對側相別”顯示結果，如顯示“A相接地”則說明相位對應正確。如顯示“B相接地”或“C相接地”及其他信息則說明相位首端與末端相位接線有誤。2）以此類推，通知線路末端的配合人員依次將B相、C相單獨接地，本側對應操作即可完成線路首端與末端的三相相位核對。3）三相相位核對完畢后，按[打印]鍵，可打印線路核相結果，同時該數據被存儲到儀器內置數據庫，用戶可根據需要查看或打印。4）按[退出]返回“線路類型選擇項目”上級選項菜單。B: 被測線路末端三相接入GIS組合電器時，因規程不允許隨意打開GIS接地開關的接地連片，在此種情況下，可使用裝置配置的核相用羅氏線圈夾持在約定核對的線路相別的接地連片上（如遇線路末端三相通過母線接入，不便單獨逐相掛地線時也可參考此方法），選擇菜單對應的項目與線路末端呼應逐相核對相位。附圖示意1）本側接線完成后，通知線路末端的配合人員先將核相用羅氏線圈夾持在GIS接地開關A相接地連片上，確認后由線路首端（本側）在儀器主界面按壓右上側鍵，進行A、B、C相循環選擇，顯示按“GIS”鍵反黑，此時裝置只對對選擇相施加異頻電壓，對側配合人員根據核相羅氏線圈的電流讀數是否發生變化確認首末端相位關系即可，確認相別后，按對應鍵“GIS”鍵反白，裝置停止輸出，該相相位核對完畢，其余核相以此類推。2）按[退出]返回“線路類型選擇項目”上級選項菜單。11.4 三相輸電線路參數測試及靜電感應電壓測量菜單三相制輸電線路參數測試圖

<鞍山>天正華意電氣設備有限公司

鞍山架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；
