鞍山變壓器變比測試儀參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、接線方式、設置日期、設置時間、界面風格。顯示屏下一行為提示行，提示操作人員如何進行操作，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比?接線方式：預設變壓器的接線方式，不影響測試，顯示于測試結果中?設置日期：設置當前的日期?設置時間：設置當前的時間?界面風格：改變界面顏色搭配風格，有藍白和黑灰兩種圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照圖示進行接線。

鞍山變壓器變比測試儀設備面板左邊部分有兩個功能選擇開關和三只連接組別組合開關，其中“組別選擇”開關，連接組別開關“K2”，“K1” 用來實現D/y、D/d、Y/y、Y/d三相變壓器聯結組，K2”，“K1”開關具體置數見“組別開關選擇表”部分。“組別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K1”，“K3” 用來完成。例如；需設置聯結組別為Y/y-0組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“1”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/d-0組別變比為100時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“3”檔位。

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理
2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理 <鞍山>天正華意電氣設備有限公司

鞍山變壓器變比測試儀三相測量將先測量出單相AO阻值，然后自動進行三相充電計算三相電阻值，這樣可以解決三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。單相AO阻值測試完成后，儀器自動單相放電，放電完成后自動進行三相充電并計算三相電阻值（見圖十五）。圖十五當三相不平衡率穩定后可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，儀器將停止測試，并開始放電（見圖十六）。圖十六5.3.2.4三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型繞組和△繞組的三相自動測量。兩種繞組，測試操作過程相同，現以Y型繞組舉例說明，如圖十七圖十七在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖十八）。圖十八?重新測試：儀器將刪除數據，重新進行測量。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理

鞍山變壓器變比測試儀接線及注意事項：使用儀器時請按本《操作手冊》接線和操作。1．接地端子或電源線中的接地端應就近可靠接地。2．請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。3．測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。4．對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。5．測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。6．若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。7．測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理 <鞍山>天正華意電氣設備有限公司

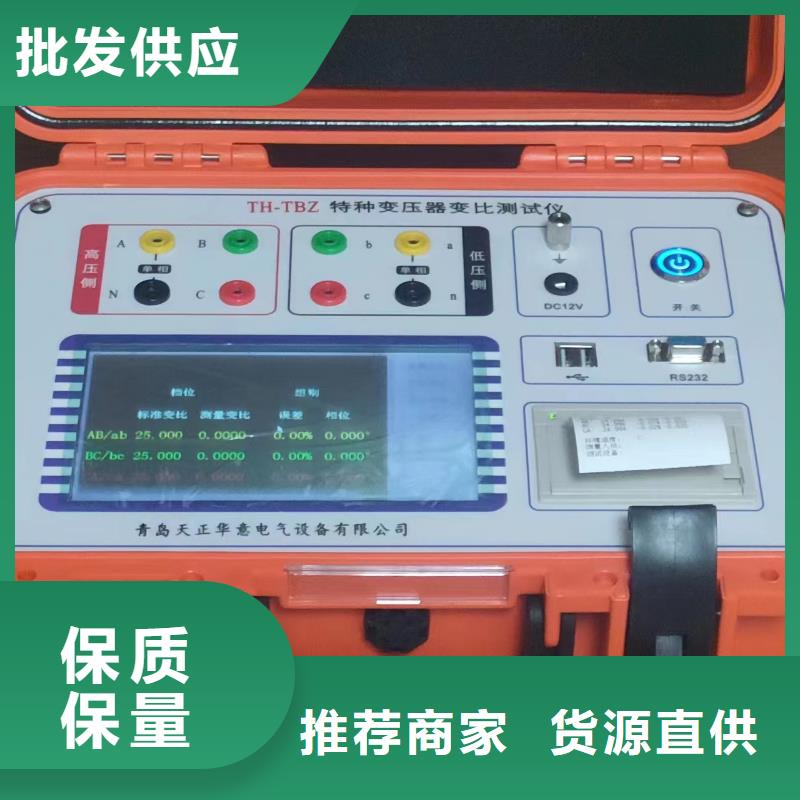

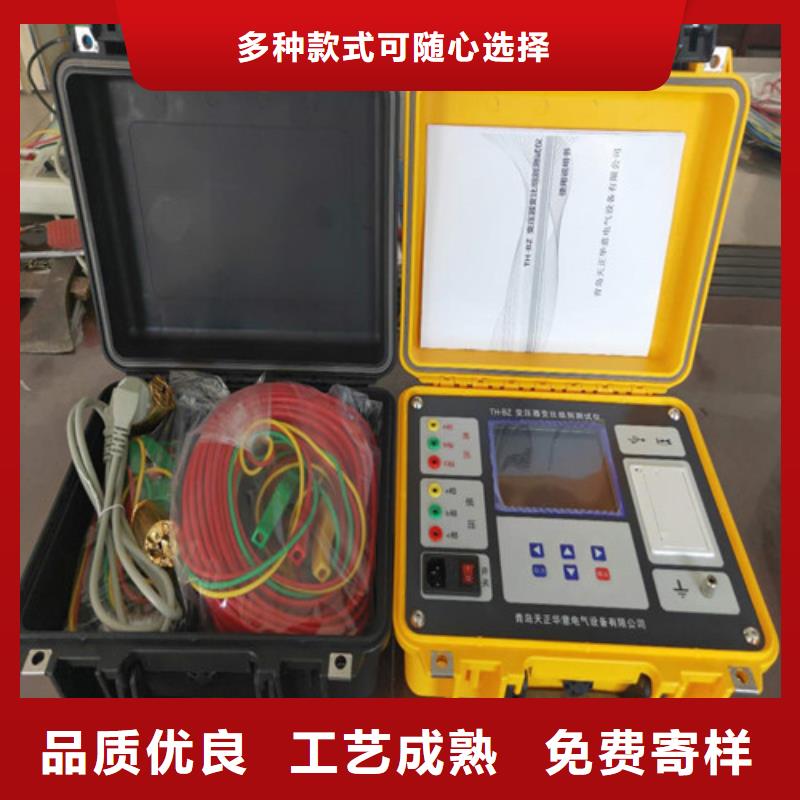

鞍山變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

鞍山變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理 <鞍山>天正華意電氣設備有限公司

鞍山變壓器變比測試儀參數測量點擊參數測量按鈕可進行變比測量，如下圖：點擊開始按鈕開始測試，大約3秒鐘左右測試完成并顯示測試結果，一次二次為被試變壓器的一次二次電壓，角度為一次二次的電壓夾角（可折算點數），變比為實測變比，誤差為與標準變比的誤差，分接位置為儀器測出的當前分接，接線方式也是實測接線方式。點擊保存系統提示保存到哪個分接記錄，選擇正確的分接可將當前測試結果保存到數據庫中。如下圖：斯科特和逆斯科特變壓器為兩相變比，顯示在BC和CA相。5.3波形圖測試開始后并在完成測試前，點擊波形圖按鈕可顯示當前所施加的變壓器一二次的電壓波形。如圖：按U1、U2、U3、I1、I2、I3相應按鈕可選擇顯示或關閉那路波形圖，點擊【＋】、【-】按鈕可放大縮小波形，【】可拉伸波形，移動下方滑塊可移動波形。5.4諧波分析測試開始后并在完成測試前，點擊諧波分析按鈕可分析一二次各相電壓的諧波含量。如圖：如圖設置顯示U1的諧波，按【】可循環顯示 1—32次諧波含量和百分比5.5記錄查詢點擊記錄查詢按鈕，可查詢并打印測試結果，還可導出到優盤或上傳至計算機，如下圖：左側顯示數據庫的記錄數，右側可顯示某一條記錄的詳細信息，點主滾動條可上下或左右滾動屏幕以便顯示所有信息，選中某條記錄點擊打印按鈕可通過串口或藍牙打印機現場打印測試結果。插入優盤點擊導出，可將整個數據庫導出到優盤（插入優盤要等待兩三秒鐘，使儀器檢測到優盤）。優盤數據庫采用Dbase3數據庫格式，可用excel電子表格直接打開編輯打印等，無需安裝后臺管理軟件，使用戶的管理更方便。

鞍山變壓器變比測試儀工頻感應分壓器是由3個相互連接的互感器組成的裝置，通過開關切換使裝置的輸出電壓等于輸入電壓的某個比例值。具有電壓比例準確，穩定和給出比例的優點。此外，該設備還具有輸入阻抗高和輸出阻抗低的特點，為的電測量提供了重要的性能，廣泛應用于各種測量線路和測量裝置中。二、技術參數1、環境條件溫 度 20±5℃相對濕度 ＜80％海拔高度 ＜1000m干 擾 沒有強電磁場干擾源和震動2、電源條件頻 率 50±0.5Hz輸入電壓失真系數小于 5％3、性能指標一次電壓 200V二次電壓 0～200V額定負荷 0VA準確度等級 0.005級比例不確定度 3×10-6重 量 10Kg三、工作原理該設備采用準確度的兩級變壓器方式進行設計，克服了并聯式多盤感應分壓器后盤對前盤負載影響較大的缺點和串聯式增加了一項隔離誤差且輸入阻抗不高的劣勢。兩級變壓器式多盤感應分壓器的原理圖如下頁所示.由圖可見，多盤感應分壓器由多只兩級感應分壓器并聯組合而成，前一級比例繞組的1/10段通過雙刀開關把某一段電壓并聯到下一級比例繞組兩端，強迫下一盤為上一盤的1/10電壓。由于有激磁繞組，所以下一盤對前盤的分路影響極小，又了隔離誤差，所以能獲得較高準確度。

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理

鞍山變壓器變比測試儀注意事項6.1 變比測試6.1.1 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。如果上述參數輸入正確，則測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。6.1.2 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。6.1.3 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。6.1.4 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y－d接線的匝比值等于變比值除以，D－y接線的匝比值等于變比值乘以。6.2直阻測試6.2.1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6.2.2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6.2.3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或對產品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重損壞。7.3.3 屬于用戶其它原因造成的損壞。

<鞍山>天正華意電氣設備有限公司

鞍山變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理

鞍山變壓器變比測試儀操作方法：按本說明書接線及注意事項中2、3、4、5條要求接好電源線、測試線和接地線，打開電源后進入電腦主界面。如圖：點擊屏幕上的下一步圖標可進入變比測試程序界面，在不設置任何參數情況下，點擊開始可自動測出變比和接線方式（其他數據無意義），如下圖：5.1參數設置測試前首先進行參數設置，點擊參數設置按鈕進入參數設置界面如下圖：需要設置哪一項可點擊哪個輸入框。存 儲 序 號：用于設置此次測試存儲于第幾條記錄。變 壓 器 編 號：用于存儲被試變壓器的信息。一 次 電 壓：變壓器高壓測額定線電壓。二 次 電 壓：變壓器低壓測額定線電壓。分 接 數 量：多分接變壓器分接點總數，若不是多分接變壓器，分接總數應設為1（初始值1）。分 接 間 距：每一級分接變壓比調整的百分比，例如1.25％，應輸入1.25。變 壓 器 組 別：選擇變壓器的接線方式如：Y/y\D/y、ZN/y等，如不知道接線方式可選擇未知，則由儀器自動測試。設置完成應點擊保存修改按鈕，以便將所設置信息存入數據庫。

2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理 <鞍山>天正華意電氣設備有限公司

鞍山變壓器變比測試儀尊敬的用戶：感謝您選擇了多功能變比測試儀，為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<鞍山>天正華意電氣設備有限公司

鞍山變壓器變比測試儀歷史數據屏。按【查詢】按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖十三所示的歷史數據屏所包含的項有:總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按【上下】翻頁，【F2】存U盤，【F3】刪除，【F4】打印結果。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、綠兩根線分別接單相變壓器高壓側的A，N，儀器低壓側的黃、綠兩根線分別接變壓器低壓側的a、n，接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的A、B、C、N，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線測量斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的A、B、C，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的α、β、n接線正確方可測試。接線圖

<鞍山>天正華意電氣設備有限公司 2023廠家直銷##鞍山變壓器繞組變形檢測儀##價格合理

鞍山變壓器變比測試儀液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項2個、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。2．參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比。?設置日期：設置當前的日期。?設置時間：設置當前的時間。圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。
