鞍山絕緣鞋手套耐壓裝置試驗機操作說明用導線將接地端與試驗室的地線可靠連接。8.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。8.3 測量裝置用電源線接通220V電源，進入充電狀態，“充電”、“電池電壓”指示燈點亮，打開電源開關，開關中的燈點亮，無線傳輸旁邊的指示燈1秒后開始間隙閃爍，這試驗機上有8個通道的電流顯示“00.00”，因還未加電流，顯示應該均為“00.00”，試驗機上電流顯示單位為mA。.8.4 絕緣靴的安裝：大的不銹鋼矮盤放在地上，用自來水（使其導電）放在不銹鋼矮盤上，將絕緣靴浸在水上，絕緣靴內倒入適量鋼珠（鋪滿靴底，其高度不小于15mm），把鐵鏈放入鞋內并接觸到鋼珠。8.5 絕緣手套的安裝：將不銹鋼桶放在托盤上，桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可)，在被試手套內注入相同的水然后將手套浸入不銹鋼桶中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，把鐵鏈放入手套中，使其浸入手套內的水中。九、電流脫扣機構9.1 本部分的主要功能是當電流大于試品設定泄漏（一般在15mA）電流或擊穿時鏈條會自動動脫落方便判斷不合格試品. 9.2 分斷脫扣控制器上使用12V蓄電池供電，當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作，鏈條電極隨之脫落，自動拉開距離從而斷開高壓，由此判斷不合格試品。 十、蓄電池的維護 使用中，電池電壓的指示燈僅一個亮時應停止工作，及時充電，避免蓄電池放電過度而損壞。電池長時間不用，應1-2個月對其進行一次充電，以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象，說明電池容量變小了，可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機上蓋，取出舊蓄電池，換上新電池固定，把舊電池上的兩根引線（帶插片）分別接到新電池上，注意紅線接正極，黑線接負極。要保證插頭良好接觸。十一、充電說明試驗機在高壓試驗前需充電。用充電器插到試驗機充電插口中，通上220V電即可為電池充電，“充電”和 “電池電壓”指示燈亮。隨著電池電量的不斷增加，“電池電壓”指示燈會一個接著一個的被點亮。電池充滿時“充滿”指示燈亮。一般充電需2-8小時。電池長時間不用，應1-2個月對其進行一次充放電。

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商

鞍山絕緣鞋手套耐壓裝置屏幕左下方顯示電池電量模擬條，滿格時表示電池已充滿。建議用戶在剩余一格時進行充電。電池電量信息由紅外數據通訊傳遞，在紅外通訊非正常狀態下的顯示不是電池電量實際信息，請在紅外通訊正常條件下檢查電池電量信息。開機后，按液晶屏右側控制鍵盤任意鍵即可進入主菜單。試驗操作4.2.1主菜單的選擇按“∧”“∨”鍵可選擇主菜單上的選項(試品參數設定、查詢試驗結果、全自動耐壓試驗、系統設定、試驗記錄等)，按“確認”鍵進入所選項目子菜單。4.2.2試品參數設定進入主菜單，選擇“試品參數設定”項，按“確認”鍵進入“試品參數設定”子菜單。顯示序號為當前測試儀內所存儲的一組試品參數。要進行新一組絕緣靴、手套的試驗須新建一條記錄，選定“新建”菜單按確認鍵，序號加一，分別進行試品編號、試驗電壓等項目的設定。按“∧”“∨”鍵選擇項目，“＜”“ ＞ ”鍵選擇參數。然后按“確認”鍵保存并返回。“試品編號”為一組試品的代號，可設置為6位數字；“試驗電壓”為試驗變壓器高壓輸出電壓，根據需要進行設定。例如，要做1組（8只）絕緣手套的耐壓試驗，需要施加8kV電壓，“試驗電壓”選擇“8kV”，開始耐壓試驗后測試儀將自動升壓至試驗變壓器高壓輸出8 kV。儀器系統配置有絕緣桿耐壓試驗功能時，試品參數設定菜單中增加了“試品類型”設定項。進行絕緣桿耐壓試驗時，設為“絕緣桿類”；進行絕緣手套或絕緣靴耐壓試驗時，設為“絕緣靴手套”。

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商

鞍山絕緣鞋手套耐壓裝置注意：1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。2. 請勿在測量過程中設置參數。九、打印說明試驗完成后按 鍵進入打印程序，如圖：如上圖所示方可進行打印注意：1. 進行數據打印時，只能對當前測試的結果進行打印。 2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。打印樣式十、使用說明1. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。2. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。 3. 檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的多芯電纜把操作箱同試驗臺相連接。4. 合上電源開關進入測量狀態，系統自檢幾秒鐘。5. 按下測試按鈕請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)同時顯示6路的泄露電流值(mA)。6. 在升壓的過程中報警蜂鳴器會工作發出響聲表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)7. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示并且被保持。系統將自動回零，以便下次試驗。9. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。使用條件1. 環境溫度：0--40℃2. 海拔高度：＜1000M3. 相對濕度：＜85％4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

<鞍山>天正華意電氣設備有限公司
鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商 <鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單。“急停”鍵用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。

鞍山絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致。空氣濕度過大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商
鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商 <鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下，按一下“功能”鍵，然后按“功能”鍵進入參數設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ～ 50.0 kV 用于設定高壓側工作電壓，當高壓側電壓接近此設定值時，自動起動計時功能時間設定 0 ～ 120 S 用于設定工作時間，當計時時間到達此設定值時，表示試驗結束，系統自動降壓過流設定 0 ～ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注：以下參數根據用戶被試品的要求進行設定開機狀態：此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試

鞍山絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下，按一下“功能”鍵，然后按“功能”鍵進入參數設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ～ 50.0 kV 用于設定高壓側工作電壓，當高壓側電壓接近此設定值時，自動起動計時功能時間設定 0 ～ 120 S 用于設定工作時間，當計時時間到達此設定值時，表示試驗結束，系統自動降壓過流設定 0 ～ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注：以下參數根據用戶被試品的要求進行設定開機狀態：此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試

<鞍山>天正華意電氣設備有限公司
鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商 <鞍山>天正華意電氣設備有限公司

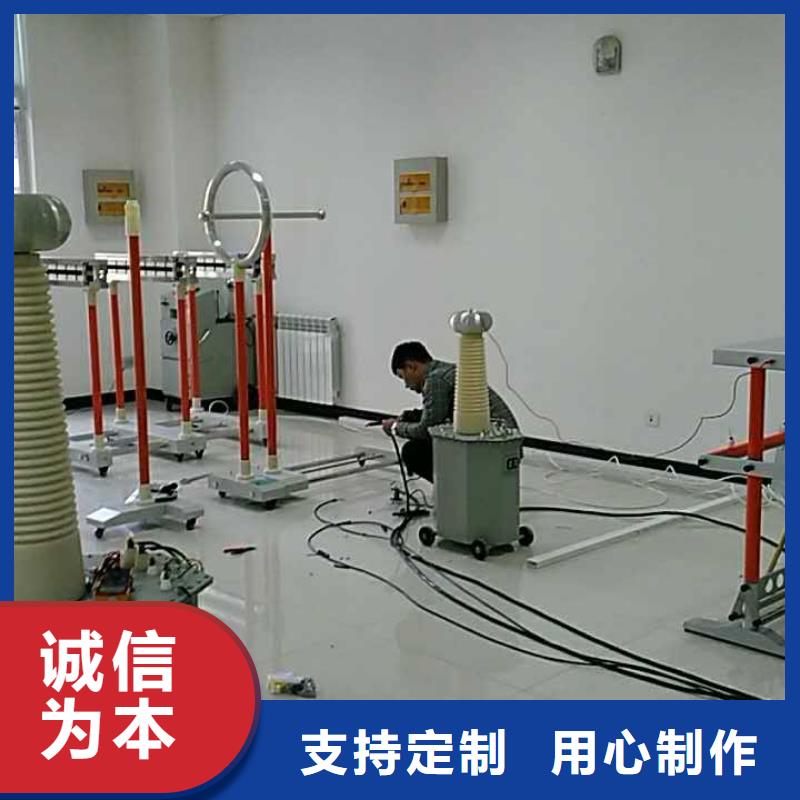

鞍山絕緣鞋手套耐壓裝置該試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作，是理想的絕緣靴（手套）專用設備。該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。二、工作原理接入0~220V電源，根據電磁感應原理，使變壓器產生0~30KV-50KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。三、結構設計該產品分二部份組成：1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；2. 絕緣靴（手套）操作箱。圖3-1 絕緣靴（手套）操作箱圖3-2 絕緣靴（手套）試驗臺四、主要技術參數1. 輸入電壓：AC220V 50Hz2. 輸出電壓：0-50kV 3. 容 量：5 kVA4. 測試數量：每次6只5. 測量數據：可顯示打印每只被試品電壓值；泄漏電流值6. 過流保護；過壓保護；自定義時間、電壓、泄漏電流值7. 液晶顯示，全中文菜單操作，帶打印8. 測量準確度：電壓±2％（±3個字）電流±2％（±3個字）9. 質量：絕緣靴（手套）操作箱28Kg

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商

鞍山絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商 <鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。

鞍山絕緣鞋手套耐壓裝置絕緣靴和絕緣手套是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。2.主要功能與技術參數2.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。2.1.12可利用無紙化辦公系統實現試驗數據的轉存，只需攜帶數據卡即可將試驗數據轉存入計算機并自動生成試驗報告。

<鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置絕緣鞋和絕緣手套的電性能要求。4.2.3查詢測試結果進入主菜單，選擇“查詢試驗結果”項，按“確認”鍵進入查詢試驗結果子菜單。可查閱任一序號下試品參數、全自動耐壓試驗記錄及試驗結果以及試驗日期等項目，按確認鍵返回主菜單。4.2.4全自動耐壓試驗設定好試品參數進行試驗前，應首先進入“系統設定”菜單中的“系統參數設定”項，輸入密碼進入，進行“測量線圈電壓設定”和“互感器變比設定”，根據所選試驗變壓器測量線圈電壓及CT變比設定。4.2.4.1絕緣靴手套耐壓試驗試驗接線示意圖見附圖一。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“分斷電流”設置：絕緣靴耐壓試驗設為12mA，絕緣手套耐壓試驗設為10mA。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮，檢查儀器右上角顯示的紅外通訊狀態是否正常，若看不到動畫顯示請檢查紅外數據通訊端口是否對正。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動開始以國標要求速度升壓，升至設定電壓值后保持電壓并開始計時。試驗過程中高壓泄流測控儀通過紅外數據通訊端口將8路試品泄漏電流數據實時傳遞至測試儀并顯示。計時時間到，儀器自動降壓并保存試驗數據。試驗過程中如某一路試品擊穿或泄流值超過設定值時，該路高壓分斷機構動作，試品自動脫離高壓，其余試品繼續試驗，同時試驗畫面相應位置顯示試品脫離時試驗電壓。注意：試驗完成后，為保證請在不銹鋼導鏈或彈簧腔上端的掛鉤位置將每個試品的高壓接入端分別放電。4.2.4.2絕緣桿耐壓試驗（本項功能為選配功能，本套設備不含）試驗接線。

<鞍山>天正華意電氣設備有限公司
鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商 <鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置簡要的故障排除故障現象 原因分析排除方法備注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器10A保險管未安裝好或開路重新安裝保險管或更換保險管無電流電壓指示1)設備內部插件松動檢查設備，排除故障 2)試驗回路有開路故障檢查試驗回路排除開路故障注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流220V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。十四、運輸與貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮十五、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。■ 檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十六、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見，請收到設備后，認真填寫“用戶反饋卡”及時寄回本公司。公司將對您所購買的設備建立用戶檔案，以便給您的設備提供更快更優質的服務。如您公司地址和聯系方式變更請及時通知，以便讓我們給您提供及時的跟蹤服務。 十七、維護保養1.該裝置使用完畢后，應將水槽放在無染的地方。2.若長期不使用應該保持水槽內清潔無污染，電極桿、絕緣桿無水分。3.使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于30KV.

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商
<鞍山>天正華意電氣設備有限公司

鞍山絕緣鞋手套耐壓裝置 全自動絕緣靴（手套）測試裝置靜臥式拉力試驗機技術條件書1、產品名稱、規格型號、及圖片產品名稱：靜臥式拉力試驗機規格型號：TH-II-200KN產品圖片：2、產品制造所遵循的先關標準GB2900 電工名詞術語《電力工器具性試驗規程》GB/T3159-92 《液壓式試驗機》GB/T2611-92《試驗機通用技術要求》GB/T2423.8-1995電工電子產品基本環境試驗規程GB4793-1984電子測量儀器要求GB156 包裝貯運標志3、總體技術功能靜臥式拉力試驗機。外型美觀、結構合理、技術含量高，測力系統采用全電腦控制、它由高精度傳感器彩顯打印，執行機構由液壓系統來完成，它適用廣泛，可用于，鋼纜繩纜、絕緣繩、葫蘆雙鉤滑車組等各類起重工具拉力試驗，還可以為其它器具、線路金具、絕緣瓷瓶串等機械靜荷試驗，可靠，使用方便。可以滿足拉力試驗的要求它具有以下功能：1、該試驗機具有力值、靜負荷保持時間均可任意設定2、自動修正載波動力值，當試驗達到預定時間，計算機會發出指令，自動卸荷。3、計算機判斷測定數據試驗結果合格與否并由打印機自動輸出試驗要求的全過程。4、主要技術參數：1、系統測試精度：優于1％F.S?2、系統控制精度：優于10％???3、采樣速率：可達100Hz?4、負荷：200KN???5、電源：三相四線380V 總長8.48米6、液壓系統高壓額定壓力：15MPa高壓額定流量：0.2L／min低壓額定流量：4L／min?低壓工作壓力

鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商

鞍山絕緣鞋手套耐壓裝置屏幕左下方顯示電池電量模擬條，滿格時表示電池已充滿。建議用戶在剩余一格時進行充電。電池電量信息由紅外數據通訊傳遞，在紅外通訊非正常狀態下的顯示不是電池電量實際信息，請在紅外通訊正常條件下檢查電池電量信息。開機后，按液晶屏右側控制鍵盤任意鍵即可進入主菜單。試驗操作4.2.1主菜單的選擇按“∧”“∨”鍵可選擇主菜單上的選項(試品參數設定、查詢試驗結果、全自動耐壓試驗、系統設定、試驗記錄等)，按“確認”鍵進入所選項目子菜單。4.2.2試品參數設定進入主菜單，選擇“試品參數設定”項，按“確認”鍵進入“試品參數設定”子菜單。顯示序號為當前測試儀內所存儲的一組試品參數。要進行新一組絕緣靴、手套的試驗須新建一條記錄，選定“新建”菜單按確認鍵，序號加一，分別進行試品編號、試驗電壓等項目的設定。按“∧”“∨”鍵選擇項目，“＜”“ ＞ ”鍵選擇參數。然后按“確認”鍵保存并返回。“試品編號”為一組試品的代號，可設置為6位數字；“試驗電壓”為試驗變壓器高壓輸出電壓，根據需要進行設定。例如，要做1組（8只）絕緣手套的耐壓試驗，需要施加8kV電壓，“試驗電壓”選擇“8kV”，開始耐壓試驗后測試儀將自動升壓至試驗變壓器高壓輸出8 kV。儀器系統配置有絕緣桿耐壓試驗功能時，試品參數設定菜單中增加了“試品類型”設定項。進行絕緣桿耐壓試驗時，設為“絕緣桿類”；進行絕緣手套或絕緣靴耐壓試驗時，設為“絕緣靴手套”。

<鞍山>天正華意電氣設備有限公司 鞍山值得信賴的絕緣鞋手套絕緣棒驗電器耐壓試驗裝置 供貨商

鞍山絕緣鞋手套耐壓裝置保護措施 本套設備對試品及試驗設備做了相應保護措施，儀器設有過流及放電保護，當出現過流或放電情況時儀器會提示“過流”。或“放電”。測試儀面板配置有“急停”按鈕，有意外情況時可緊急停止試驗，以保護試品及試驗人員。7.售后服務7.1.本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。7.2.保修期外，終身維修，只收成本費。附圖一、絕緣靴手套耐壓試驗接線示意圖附圖二、絕緣桿雙段耐壓試驗接線示意圖附圖三、驗電器及絕緣桿單段耐壓試驗接線示意圖附表1 電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）項目名稱出廠檢驗性檢驗皮鞋 布面膠鞋 皮鞋 布面膠鞋測試電壓（工頻）表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。注1：N/a表示無適用值。注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比使用電壓要高。注3：對于性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。附表4 絕緣桿試驗項目、周期和要求項目周期要求說明工頻耐壓試驗 1年 額定電壓/KV 試驗長度/m工頻耐壓/KV當變壓器的輸出電壓值達不到試驗電壓值時，可分段進行試驗，多分四段，分段試驗電壓值U ＝1.2×u總/4（u總為整體試驗電壓值）。
