鞍山變壓器變比測試儀單相測試在“直阻參數設置”屏下“測試相別”項中選擇單相相別相后，可進行所選相的單相測量。例，選擇測量“AB”相（見圖十）。圖十充電完成后，儀器自動進行測量（見圖十一）。圖十一屏幕中間顯示測量結果，底部顯示可操作菜單：?重新測試：儀器重新采樣電流電壓值進行測試。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。此時按“取消”鍵，儀器將停止測試，并開始放電（見圖十二）。圖十二放電完成后，儀器自動返回直阻參數設置屏。5.3.2.3三相Yn測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，在進行三相測量前需選擇是否啟用中性點校正功能（見圖十三）。圖十三如選擇啟用中性點校正功能，儀器將先測量單相AO數據暫存，然后再進行三相測量，使用暫存的AO數據進行中性點校正，使三相測量數據更接近單相法測量的數據；如不啟用該功能，儀器將直接進行三相測量，速度更快，只是數據與單相測量數據差異稍大一些，但是對于三相不平衡率影響微乎其微。本說明書只以帶中性點校正功能的測試方法加以說明，不帶中性點校正功能只需跳過單相測量步驟即可。

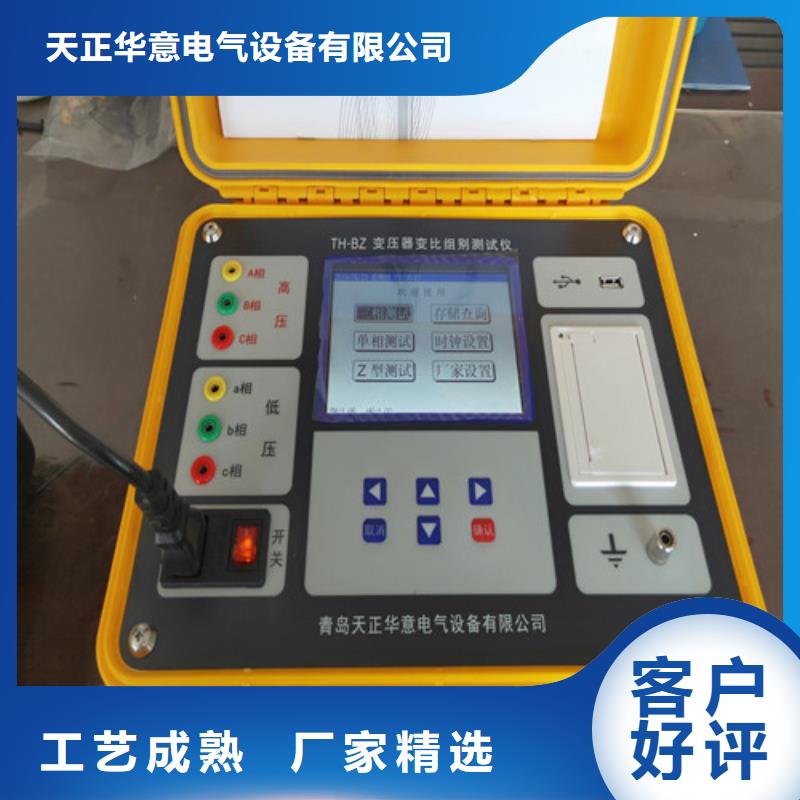

鞍山變壓器變比測試儀多功能變比測試儀 是我公司自主研發的新一代智能型產品，儀器采用當今流行的ARM處理器，168M主頻128M內存可擴充4G存儲卡。液晶采用7寸高清彩色觸摸屏，結合emwin顯示界面，使儀器界面友好操作簡單，可全觸屏操作無需鍵盤。儀器可支持數據庫并可通過優盤導出或通過數據線傳至后臺電腦。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。該儀器內部采用程控信號源，可輸出單相、兩相或三相標準正玄波信號或高頻信號，輸出相位頻率可任意調節。尤其適用于特種變壓器的變比測試，如Z型變壓器、整流變壓器、斯科特或逆斯科特變壓器等。儀器采用本公司研制的新型算法可在無需調整三相電源平衡時測量三相變壓器變比并可保證測量精度，測試速度快，可在3秒左右測出變比及接線方式。

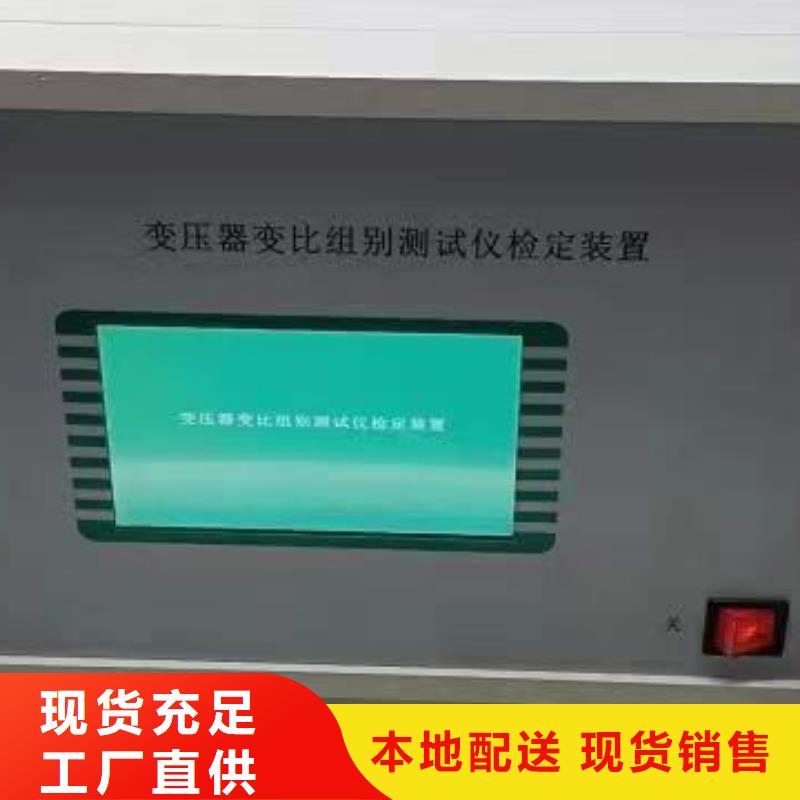

鞍山變壓器變比測試儀三相變壓器聯結組，K2”，“K1”開關具體置數見“組別開關選擇表”部分。“組別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z，D/y時，可用“組別選擇”開關，連接組別開關“K1”，“K3” 用來完成。例如；需設置聯結組別為Y/y-0組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“1”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/d-0組別變比為100時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“100”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“3”檔位。例如；需設置聯結組別為Y/d-1組別變比為1000時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“1000”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位，“K1”置“2”檔位。例如；需設置聯結組別為D/y-5組別變比為10時“組別選擇”開關置到“組別”選擇檔位，“組別變比選擇” 開關置到“10”選擇檔位，再跟據“組別開關選擇表”顯示將開關“K2”置“10”檔位，“K1”置“3”檔位。例如；需設置聯結組別為D/z-0時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“3”檔位，“K3”置“1”檔位。例如；需設置聯結組別為Y/z-1時“組別選擇”開關置到“Z型組別”選擇檔位，跟據“組別開關選擇表”顯示將開關“K1”置“2”檔位，“K3”置“1”檔位。其它設置可以依次類推完成。注意事項1、設備使用時，先根據需要查表，開關設置出需要的聯結組別，再用儀器加壓進行校準，在校準過程中不能更換連接導線和改變開關置數。2、變比校準時，輸入電壓不大于240V，組別校驗時輸入電壓不大與250V。3、請不要自行對本設備進行任何的開箱維修操作，否則將失去保修資格，出現儀器不正常工作現象請聯系公司維修部門。

鞍山變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏7．歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

鞍山變壓器變比測試儀工頻感應分壓器是由3個相互連接的互感器組成的裝置，通過開關切換使裝置的輸出電壓等于輸入電壓的某個比例值。具有電壓比例準確，穩定和給出比例的優點。此外，該設備還具有輸入阻抗高和輸出阻抗低的特點，為的電測量提供了重要的性能，廣泛應用于各種測量線路和測量裝置中。二、技術參數1、環境條件溫 度 20±5℃相對濕度 ＜80％海拔高度 ＜1000m干 擾 沒有強電磁場干擾源和震動2、電源條件頻 率 50±0.5Hz輸入電壓失真系數小于 5％3、性能指標一次電壓 200V二次電壓 0～200V額定負荷 0VA準確度等級 0.005級比例不確定度 3×10-6重 量 10Kg三、工作原理該設備采用準確度的兩級變壓器方式進行設計，克服了并聯式多盤感應分壓器后盤對前盤負載影響較大的缺點和串聯式增加了一項隔離誤差且輸入阻抗不高的劣勢。兩級變壓器式多盤感應分壓器的原理圖如下頁所示.由圖可見，多盤感應分壓器由多只兩級感應分壓器并聯組合而成，前一級比例繞組的1/10段通過雙刀開關把某一段電壓并聯到下一級比例繞組兩端，強迫下一盤為上一盤的1/10電壓。由于有激磁繞組，所以下一盤對前盤的分路影響極小，又了隔離誤差，所以能獲得較高準確度。

鞍山變壓器變比測試儀液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項2個、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作；同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電。2．參數設置屏在選中‘參數設置’功能時首先進入參數設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比。?設置日期：設置當前的日期。?設置時間：設置當前的時間。圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【回車】鍵進入接線提示屏（如圖五所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。

鞍山變壓器變比測試儀接線及注意事項：使用儀器時請按本《操作手冊》接線和操作。1．接地端子或電源線中的接地端應就近可靠接地。2．請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。3．測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。4．對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。5．測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。6．若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。7．測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。

鞍山變壓器變比測試儀注意事項6.1 變比測試6.1.1 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。如果上述參數輸入正確，則測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。6.1.2 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。6.1.3 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。6.1.4 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y－d接線的匝比值等于變比值除以，D－y接線的匝比值等于變比值乘以。6.2直阻測試6.2.1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6.2.2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6.2.3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或對產品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重損壞。7.3.3 屬于用戶其它原因造成的損壞。
