鞍山電能質量分析儀 電能質量測試分析儀檢定裝置可以按照Q/GDW1650.2-2017中表2的要求規定，輸出各種三相不平衡狀態下的測試信號，用于檢定電能質量分析儀三相不平衡度測量的穩態性能驗證。四、技術指交流電壓輸出 量 程: 15V、30V、75V、150V 、300V、600V、調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA交流電流輸出 量 程: 50mA、200mA、1A、5A、10A、25A 調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA直流電壓輸出 0.002％RG準 ％驟變輸出調制幅度： 0技術服務內容 1、技術培訓、技術交流1.1供方負責為需方免費提供儀器設備全過程的調試驗收各項技術服務工作。1.2技術培訓方式：供方委派相關技術人員至需方單位現場進行技術培訓，培訓周期為2-3天，培訓費用由供方負責。2、技術服務保證2.1供方免費為需方提供一年保修期（人為因素除外），終身維修。原則上48小時內趕到需方現場進行技術服務（偏遠地區除外）。3、其它事項：未盡技術要求雙方協商確定。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

鞍山電能質量分析儀 變電站名：指試驗現場所處的變電站名稱，用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。輸入方法為：按確認鍵使內容變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。?線路名稱：指被測線路的編號。與“變電站名”一起用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。輸入方法為：按確認鍵使數字變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。?文件名稱：指記錄存儲的文件名稱。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入，文件的擴展名不用輸入，程序將自動加上。?存儲速率：指對測試數據保存的時間間隔，小間隔為1分鐘、間隔為5分鐘。通過←、→鍵在幾種方式間進行切換，選定到所需間隔時間。?開始存儲：指存儲功能設置開關。當選擇 “是”時存儲功能打開，自動開始存儲數據；當選擇“否”時存儲功能關閉，停止存儲數據。按確定鍵可進入相應設置，按退出鍵返回主菜單。

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山
三相便攜臺式電能表檢驗裝置鞍山 <鞍山>天正華意電氣設備有限公司

鞍山電能質量分析儀 國標查詢”界面圖十一、國標查詢界面國標查詢界面如右圖所示為根據額定電壓、短路容量、供電容量、協議容量（在“參數設置”里設置）設定值計算出的2~25次電壓電流的諧波國際標準，諧波數值低于這個標準為符合國際標準。11．“移動存儲”界面圖十二、移動存儲界面本界面用作將內置大容量數據存儲卡的數據轉存到U盤，界面中顯示出儀器內部大容量存儲卡中所存儲的文件明細，并在提示行給出操作提示：按下[F1]復制當前文件，按[F2]復制所有文件，按[F3]刪除所有文件。請注意；要確認文件正常復制后，才可選擇刪除文件，以避免有用的數據文件丟失。12．“磁盤查閱”界面圖十三、磁盤查閱界面磁盤查閱界面如右圖所示。此功能屏用來查看儀器內部存儲器的內容，包括存儲文件的名稱、大小，總的磁盤容量和剩余的可用存儲空間。13．“系統校準”界面生產廠商出廠前調試專用，用戶不需了解。

鞍山電能質量分析儀 功能操作1.主界面2.指示儀表功能界面2.1攜帶式指示儀表點擊主界面里面的指示儀表進入指示儀表界面，首先顯示的時攜帶式儀表檢定設置界面攜帶式儀表檢定設置界面1當檢定“攜帶式三相四線有功表”時，在“儀表類型中”選中“三相四線有功表”；設置“被檢廠家”；主界面有小鍵盤可用來輸入中文，設置對應的編號；然后輸入所檢儀表的電壓量程、電流量程和檢定點。量程輸入分為單量程和多量程兩種方式：多量程輸入參考圖2所示（在兩個電壓量限中間加“-”），其中全檢量程為100V-1A，非全檢量程為200V-1A；單量程輸入參考圖3所示。圖3 攜帶式儀表檢定設置界面2備注：1）電壓量限和額定電壓同步智能輸入：如電壓量限填入100V電流填入1A則額定電壓和電流則會自動填入100V和1A，但輸出電流、電壓有效值，以填入的額定電壓為準。2）檢定功率表時，如需檢定功率因數改變量，點擊“檢定功率因數改變量”處；如需反向檢定功率表，則在功率因數欄的下拉菜單選中“-1.0”進行反向檢定，“1.0”為正向檢定。完成所有參數的輸入后，按“檢定”按鍵，進入檢定界面

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山

鞍山電能質量分析儀 液晶界面1．主菜單：圖三、主菜單當開機后界面顯示如圖三所示。主菜單共十二個選項，分別為：參數設置、電氣測試、諧波測試、頻譜分析、波形顯示、矢量分析、CT變比、歷史數據、國標查閱、移動存儲、磁盤查閱、系統校準。選擇←、→、↑、↓鍵來改變選項，選中后菜單名稱反顯，屏幕下端藍條顯示相關功能提示，按確定鍵進入相應功能測試和設置；屏幕右上角顯示出內置充電電池的剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；電池左側顯示出當前實時的日期和時間；時間左側顯示當前測試儀的電壓和電流的測量檔位，電壓檔位的改變為自適應，電流檔位的改變需進入“參數設置”選項進行手動設置；屏幕左上角顯示儀器名稱、儀器編號及軟件版本。2．“參數設置”界面：圖四、參數設置界面參數設置界面如右圖所示，此屏用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、接線方式、電流輸入、額定電壓、短路容量、供電容量、協議容量、設置日期、設置時間、變電站名、線路名稱、文件名稱、存儲速率、開始存儲。?PT變比：指被測裝置所用的電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?CT變比：指被測裝置所用的電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?接線方式：指被測裝置的接線聯接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法幾種情況。通過←、→鍵在幾種方式間進行切換，選定到所需方式。

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山
三相便攜臺式電能表檢驗裝置鞍山 <鞍山>天正華意電氣設備有限公司

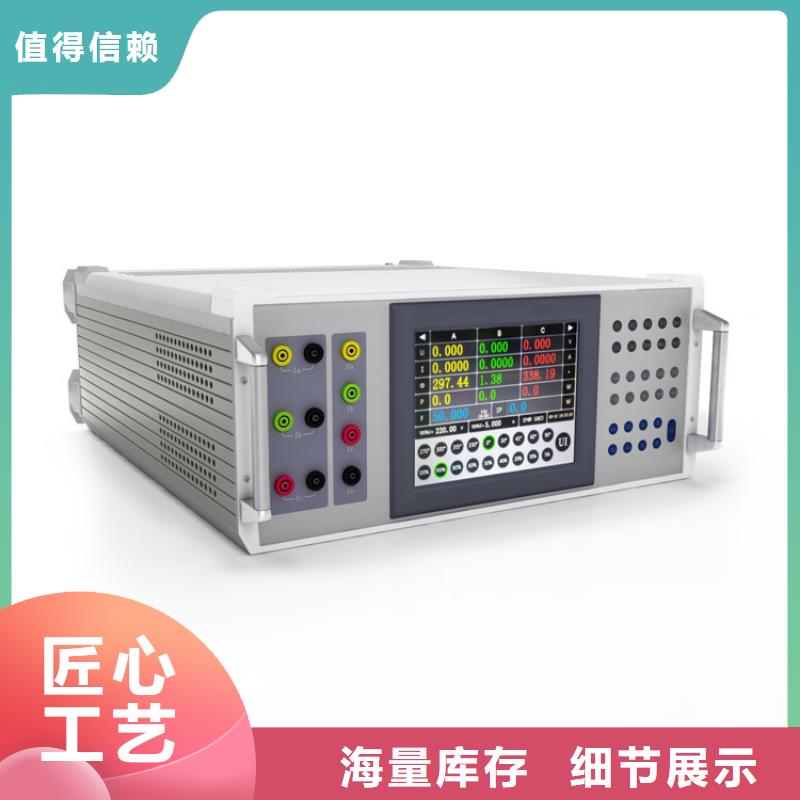

鞍山電能質量分析儀電能質量監測儀檢定裝置是針對電能質量分析儀、電能質量終端的的檢定而推出的一款產品。裝置是參照QGDW_1650.4電能質量監測技術規范 第4部分：電能質量監測終端檢驗、IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等標準。采用電子技術，源、表一體結構。測量部分的工作原理以高速16位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為多相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。所受負載影響很小，根據所接負載自動調節輸出，保證輸出恒穩；具備在正常輸出狀態下，電流回路被開路和電壓回路被短接時的自動保護功能；外部供電電源意外掉電，不輸出尖峰電壓等過渡過程。

鞍山電能質量分析儀攜帶式儀表檢定界面1然后點擊升源按鈕啟動源輸出，然后調節面板上的百分比調節區域按鍵來（量程或總分格數的百分比）調節源輸出，當儀表指針平穩的調節至對應的格數時，按“讀數”鍵，系統將根據所輸入的儀表精度自動進行誤差計算，并在對應的界面列表上顯示出來（如果檢定誤差不合格，則會以紅色框顯示出來），同時，檢定光標自動移動到下一檢定點，重復以上步驟，檢定新的檢定點。如需重新檢定某一個檢定點，可通過面板上的方向鍵將檢定光標移動到需重新檢定的點進行檢定。當檢定數據多于一頁時，按“下一頁”或“上一頁”進行翻頁查看。在檢定時可以使用鍵盤板上面的DEL刪除選中的讀數。誤差＝（實際值-標準值）/基準值。在檢定界面可點擊右邊的方向按鈕打開側邊欄，然后可選擇格數或者數值進行檢定。攜帶式儀表檢定界面2數據保存與報表查看如下：一個檢定點檢定完畢后，系統將自動關閉源輸出。按“保存”鍵保存所檢定的數據；按“返回”鍵返回到參數錄入界面，如果用戶未保存檢定數據，系統將彈出提示保存數據的對話框。點擊指示儀表檢定界面的數據查看按鈕，進入記錄查詢界面（如圖所示6），可通過點擊或者方向鍵選擇要查看的記錄，然后點擊查看進入數據查看界面（如圖所示7）。若只要有一條上升誤差與下降誤差的平均值不在規程內，將判定儀表為不合格。

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山

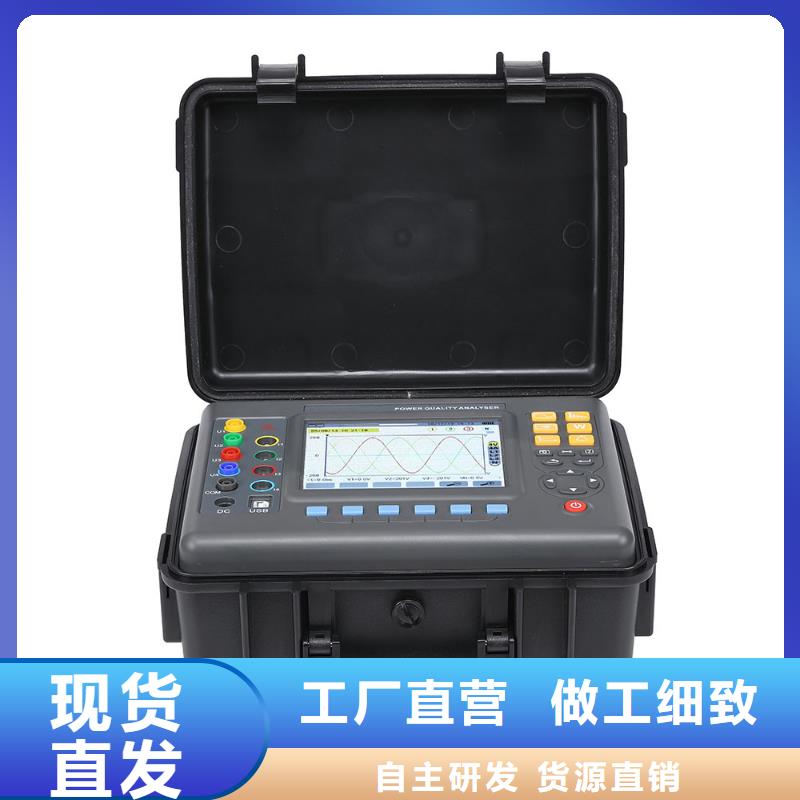

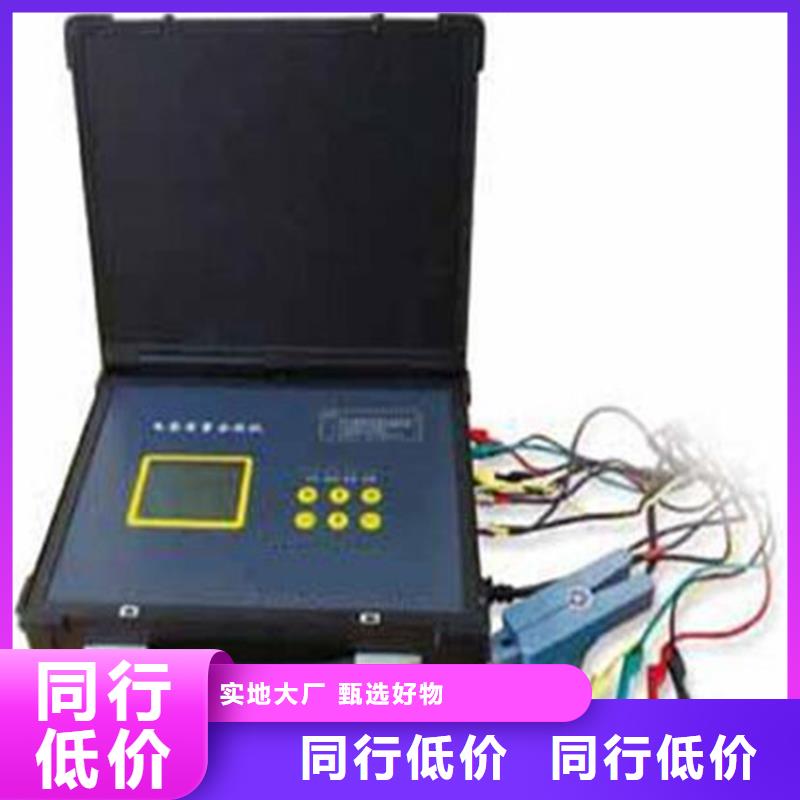

鞍山電能質量分析儀 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。（一）、外型結構尺寸圖一、主機與配件箱尺寸儀器外觀正視如圖二：圖二、儀器正視圖儀器面板左上方是電壓端子、電流鉗輸入端口，上方中部是打印機，左下方是液晶顯示屏，右下方是按鍵區，右上方是充電口、開關、USB口、232接口等其它端口區域。?電壓電流輸入端子包括：4個電壓輸入端子UA、UB、UC、UN；3個鉗形電流互感器端口（A相鉗、B相鉗、C相鉗）。?232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。?充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。?電源開關用來控制儀器的開機或關機狀態。?USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量移動存儲器使用，可將存儲的數據文件拷貝、備份。

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山
<鞍山>天正華意電氣設備有限公司

鞍山電能質量分析儀交流標準源的輸出設置在主菜單界面，按 鍵后進入交流源輸出界面。初始狀態欄：100V檔、5A擋、輸出關閉（沒有輸出）、諧波關閉（無諧波輸出）、接線Y型（三相四線）、閉環開啟、U試驗點。一般地，交流源的輸出主要有3步：設置合適的檔位、設置正確的接線方式、設置要輸出的幅值。 步：設置合適的檔位設置檔位包括設置電壓檔位和設置電流檔位，分別對應按鍵 和 。和 均為循環按鍵，每按鍵一次將自動輪切到下一檔位狀態。第二步：設置正確的接線方式接線方式主要指“Y型（三相四線）”和“V型（三相三線）”。設置接線方式的對應按鍵為 ，此鍵為循環按鍵。第三步：設置要輸出的幅值此步根據需求設定交流源，包括輸出的幅值、相位、頻率以及是否含諧波等。設置輸出的具體方法有試驗點輸出、常規按鍵輸出、旋鈕輸出、批量編輯輸出四種。5.6.2. 試驗點輸出方法：試驗點輸出指通過面板試驗點鍵達到標準源一鍵輸出的效果。此法快捷簡便，對于常規試驗點的輸出非常有效。對于電壓、電流，裝置以檔位百分比的形式給出了豐富的常用試驗點；對于相位則給出了一、四象限的常用試驗點。實例操作：假設當前已經選擇了Y型（三相四線）、100V/5A檔位。現需進行U＝100VI＝4A，φ＝60°情況下的有功測試。步，假設當前快捷鍵是“U試驗點”，如果不是，按 切換到“U試驗點”，再按快捷鍵“”將三相電壓設置到“100V檔” ＊ ，即100.000V。第二步，按 切換到“I試驗點”，再按快捷鍵“80％”將三相電流設置到“5A檔”＊ 80％，既4.0000A。第三步，按 切換到“PF試驗點”，再按快捷鍵“/0.5L”將電壓電流相角設置成60°。注意： 使用此法的前提是已經設置好了相應的檔位狀態。此法設置均針對所有相進行，不能單相控制。

三相便攜臺式電能表檢驗裝置鞍山

鞍山電能質量分析儀 電能質量是指通過公用電網供給用戶端的交流電能的品質，通俗來說就是指電網線路中電能的好壞情況。電能質量問題主要由終端負荷側引起。例如沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量。隨著電力電子技術的發展，它既給現代工業帶來節能和能量變換積極的一面，同時電力電子裝置在各行各業的廣泛應用又對電能質量帶來了新的更加嚴重的損害，已成為電網的主要諧波污染源。電網系統中各個用戶端配電網中使用的整流器、變頻調速裝置、電弧爐、電氣化鐵路以及各種電力電子設備不斷增加。給用電網絡造成影響或者說是用電污染。造成電壓不穩、過電壓、產生諧波等。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，壽命縮短甚至發生故障或燒毀。諧波還會引起電力系統局部發生并聯諧振或串聯諧振，使諧波含量被放大，致使電容器等設備燒毀。這些負荷的非線性、沖擊性和不平衡的用電特性，對供電質量造成嚴重污染。因而供配電系統中的高次諧波問題對改善電能質量和確保電力系統、穩定、經濟運行有著非常積極的意義。另一方面，現代工業、商業及居民用戶的用電設備對電能質量更加敏感，對供電質量提出了更高的要求。目前，諧波、電磁干擾、功率因數降低已并列為電力系統的三大公害。當電網的電能質量被干擾或污染，達不到相關標準時，就得有針對性地對電網進行電能質量改善。要了解電網電能質量的實際情況，就必須有相應的設備對其進行測試分析，針對國內的實際情況，我公司適時開發研制了適合國情的專業電能質量分析儀器。下面就電能質量分析儀的具體性能、參數、使用方法進行詳細說明。

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山 <鞍山>天正華意電氣設備有限公司

鞍山電能質量分析儀 變送器在主界面點擊變送器按鈕進入變送器檢定設置界面（如圖13所示）：圖13 變送器檢定設置界面進入變送器檢定設置界面，可以在此界面設置參數，選擇直流或交流類型的變送器，再選擇輸出類型，，然后設置變送器的輸入輸出電壓電流量程等等參數，選擇檢定方案，此方案為系統設置里面設置的檢定方案，具體去看6.1，然后點擊下一步，進入檢定界面（如圖14所示）。圖14 變送器自動檢定界面1圖15 變送器自動檢定界面2圖16 變送器自動檢定界面3在檢定界面可以點擊數據查看可查看所選擇檢定方案（如圖15所示），點擊自動檢定，系統將按照檢定方案來檢定一個個設置好的檢定點（如圖16所示），然后系統會讀取輸出的實測值，接著計算出誤差，檢定完成可以按保存按鈕來實現數據的保存。圖17 變送器手動檢定界面點擊手動檢定進入手動檢定界面（如圖17所示），可以在此界面檢定單個檢定點，在檢定過程中可修改檢定參數。圖18 變送器記錄查看界面圖19 變送器數據顯示界面在變送器檢定設置界面，點擊數據查看進入記錄查看界面（如圖18所示），可通過方向鍵或者點擊來選擇要查看的記錄，然后點擊查看，進入數據展示界面（如圖19所示），可查看之前自動檢定保存的記錄，在此界面可以刪除之前記錄的數據。

三相便攜臺式電能表檢驗裝置鞍山

鞍山電能質量分析儀 同步表檢定方法：選擇同步表需要檢定的項目，完成編號輸入后，輸入同步表的電壓量程和頻率。先選好“檢定相目”，按下“檢定”按鍵，看同步表的指針偏轉是否正常，指示值是否正確。檢定結果將由客戶自己選擇判定，然后保存。檢定時用戶可觀察同步表同步指針是否指向同步點，如果有偏差，則利用按鍵板上的“、”調節鍵調節輸出，將指針調整至同步點。當所有項目檢定完畢后，的判斷結果由檢測人員選擇，然后按“保存”鍵保存所有檢定項目的檢定數據。保存記錄存放在“安裝式指示儀表-記錄查詢”中。注意：檢定“相位差”時，實際上是以A相相位為基準調節B相相位，看同步表是否可調；檢定“壓差”和“頻差”時，B相為模擬市電端輸出，A、C相為并網端輸出；同時，請注意所檢同步表的接線說明。

<鞍山>天正華意電氣設備有限公司 <鞍山>天正華意電氣設備有限公司

鞍山電能質量分析儀 液晶界面1．主菜單：圖三、主菜單當開機后界面顯示如圖三所示。主菜單共十二個選項，分別為：參數設置、電氣測試、諧波測試、頻譜分析、波形顯示、矢量分析、CT變比、歷史數據、國標查閱、移動存儲、磁盤查閱、系統校準。選擇←、→、↑、↓鍵來改變選項，選中后菜單名稱反顯，屏幕下端藍條顯示相關功能提示，按確定鍵進入相應功能測試和設置；屏幕右上角顯示出內置充電電池的剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；電池左側顯示出當前實時的日期和時間；時間左側顯示當前測試儀的電壓和電流的測量檔位，電壓檔位的改變為自適應，電流檔位的改變需進入“參數設置”選項進行手動設置；屏幕左上角顯示儀器名稱、儀器編號及軟件版本。2．“參數設置”界面：圖四、參數設置界面參數設置界面如右圖所示，此屏用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、接線方式、電流輸入、額定電壓、短路容量、供電容量、協議容量、設置日期、設置時間、變電站名、線路名稱、文件名稱、存儲速率、開始存儲。?PT變比：指被測裝置所用的電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?CT變比：指被測裝置所用的電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?接線方式：指被測裝置的接線聯接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法幾種情況。通過←、→鍵在幾種方式間進行切換，選定到所需方式。

鞍山電能質量分析儀交流標準源的輸出設置在主菜單界面，按 鍵后進入交流源輸出界面。初始狀態欄：100V檔、5A擋、輸出關閉（沒有輸出）、諧波關閉（無諧波輸出）、接線Y型（三相四線）、閉環開啟、U試驗點。一般地，交流源的輸出主要有3步：設置合適的檔位、設置正確的接線方式、設置要輸出的幅值。 步：設置合適的檔位設置檔位包括設置電壓檔位和設置電流檔位，分別對應按鍵 和 。和 均為循環按鍵，每按鍵一次將自動輪切到下一檔位狀態。第二步：設置正確的接線方式接線方式主要指“Y型（三相四線）”和“V型（三相三線）”。設置接線方式的對應按鍵為 ，此鍵為循環按鍵。第三步：設置要輸出的幅值此步根據需求設定交流源，包括輸出的幅值、相位、頻率以及是否含諧波等。設置輸出的具體方法有試驗點輸出、常規按鍵輸出、旋鈕輸出、批量編輯輸出四種。5.6.2. 試驗點輸出方法：試驗點輸出指通過面板試驗點鍵達到標準源一鍵輸出的效果。此法快捷簡便，對于常規試驗點的輸出非常有效。對于電壓、電流，裝置以檔位百分比的形式給出了豐富的常用試驗點；對于相位則給出了一、四象限的常用試驗點。實例操作：假設當前已經選擇了Y型（三相四線）、100V/5A檔位。現需進行U＝100VI＝4A，φ＝60°情況下的有功測試。步，假設當前快捷鍵是“U試驗點”，如果不是，按 切換到“U試驗點”，再按快捷鍵“”將三相電壓設置到“100V檔” ＊ ，即100.000V。第二步，按 切換到“I試驗點”，再按快捷鍵“80％”將三相電流設置到“5A檔”＊ 80％，既4.0000A。第三步，按 切換到“PF試驗點”，再按快捷鍵“/0.5L”將電壓電流相角設置成60°。注意： 使用此法的前提是已經設置好了相應的檔位狀態。此法設置均針對所有相進行，不能單相控制。

<鞍山>天正華意電氣設備有限公司 三相便攜臺式電能表檢驗裝置鞍山

鞍山電能質量分析儀 使用方法測試儀配有一條四芯的電壓測試線、三只電流測試鉗（根據需要可配備到六只）。電壓測試線用來接入被測電壓信號，在現場用電流鉗進行測試，每只電流鉗分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。在測試過程中要注意的問題：1、要在測試前插好電流測試鉗，嚴禁先夾被測信號后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入與之對應的插座。交換不同輸入插座，會降低了測試精度，但交叉后一般測試精度也不會超出在±2％。3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）下面就不同的測試項目進行說明。（一）、三相四線制接線方式設備電參量的測量1、測試目的檢測被測設備的三路電壓、三路電流的信號，通過測試數據來了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參量之間的矢量關系的真實情況；可將六個參量的向量圖同屏顯示出來，從而確定供電系統的運行情況，便于分析故障原因和線損原因。

<鞍山>天正華意電氣設備有限公司

鞍山電能質量分析儀 三相四線制設備測試接線圖在三相四線制接線方式時用黃色導線聯接被測設備的A相電壓和儀器的A相電壓端子、綠色導線聯接被測設備的B相電壓和儀器的B相電壓端子、紅色導線聯接被測設備的C相電壓和儀器的C相電壓端子；三只鉗形電流互感器用來測量被測設備電流的A、B、C三相，接好線后進入“測試參數”屏查看測量結果。（二）、三相三線制接線方式設備電參量的測量1、測試目的檢測被測設備的二路電壓、二路電流的信號，通過測試數據來了解被測設備的實時電壓幅值、電流幅值、有功功率、無功功率、相位、頻率以及各參量之間的矢量關系的真實情況；可將四個參量的向量圖同屏顯示出來，從而確定供電系統的運行情況，便于分析故障原因和線損原因。三相三線制設備測試接線圖在三相三線制接線方式時只用三根電壓線，其中黃色導線聯接被測設備A相和儀器的A相電壓端子、綠色導線聯接被測設備的B相電壓和儀器的N相電壓端子（注意不是B相）、紅色導線聯接被測設備的C相電壓和儀器的C相電壓端子；A、C兩只鉗形電流互感器用來測量被測設備電流的A、C兩相，接好線后進入“測試參數”屏查看測量結果。
