鞍山變壓器變比測試儀 測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。5．單相變壓器測試進行單相變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“單相變壓器”測試項按【?】鍵進入圖九的接線提示屏，按照圖示接線。圖九、單相變壓器測試接線提示屏接線完成后按【?】鍵，儀器開始自動進行測試，測試計數進行到第25次停止計數測試完畢，顯示測試結果屏、提示行及測試結果屏如圖十所示。測試過程中提示行提示為“單相電力變壓器變比.極性測試”。測試完畢后結果顯示在液晶屏上，圖十中可見，測試結果包括：單相高壓側電壓，單相低壓側電壓，實測相角，單相額定變比，單相測試變比及單相變比誤差值，組別判定，測試計數，測試狀態。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。圖十、單相變壓器測試接線結果屏6．Z型變測試（注：此界面平時不用，做Z型變用三相變壓比界面）進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“Z型變壓器”測試項按【?】鍵進入如圖十一所示的接線圖屏，按照圖示要求接線完成后按【?】鍵，儀器開始 “Z型變壓器”自動測試，測試完畢后顯示測試結果屏。提示行及測試結果屏如圖十二所示。圖十一、Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖十二所示屏幕左側包括：高壓側三相的電壓，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。測試完成后按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。

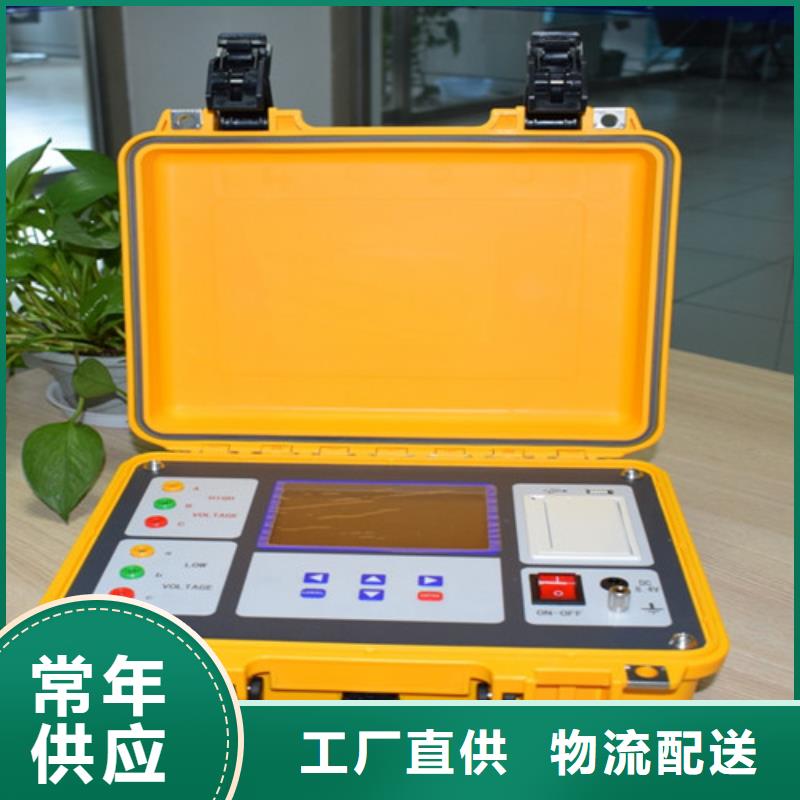

鞍山變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

鞍山變壓器變比測試儀主要技術指標1.變比測量范圍： 0.8－5000（0.8－20000可定制）2.變比測量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.輸出電壓： 高壓側輸出交流24V。4.工作電源：AC220V±15％（內置鋰電池供電需用戶定制）5.工作溫度：-10℃～50℃6.環境濕度：≤90％RH7.體 積 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括測試線)四、按鍵設置：本儀器為全觸摸屏操作，設有16個按鍵的數字鍵盤和數字拼音的全鍵盤（類似電腦鍵盤）。如圖：數字鍵“0-9”：在參數輸入狀態下，用于輸入數據。“q-m”鍵用于字母或全拼漢字輸入法輸入用戶名或變壓器型號等，“abc”鍵用于由數字鍵盤切換到字母鍵盤，“123”用于字母鍵盤切換到數字鍵盤，“X”用于關閉軟鍵盤。“keybod”用于在屏幕上自由移動鍵盤，用手點擊住此鍵可將鍵盤拖動到屏幕任意位置。“Back”為退格鍵光標前一個字符，“CE”鍵用于當前輸入項的全部字符，“Ent”為回車確認鍵。

鞍山變壓器變比測試儀注意事項6.1 變比測試6.1.1 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。如果上述參數輸入正確，則測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。6.1.2 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。6.1.3 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。6.1.4 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y－d接線的匝比值等于變比值除以，D－y接線的匝比值等于變比值乘以。6.2直阻測試6.2.1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6.2.2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6.2.3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或對產品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重損壞。7.3.3 屬于用戶其它原因造成的損壞。

鞍山變壓器變比測試儀存儲查詢在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“存儲查詢選擇”屏（見圖十九）。圖十九在“存儲查詢選擇”屏下選中“變比測試查詢”選項，按“確認”鍵進入“變比測試查詢”屏（見圖二十）。如果沒有存儲數據，會提示“無存儲記錄!!”圖二十在“存儲查詢選擇”屏下選中“直阻測試查詢”選項，按“確認”鍵進入“直阻測試查詢”屏（見圖二十一）。如果沒有存儲數據，會提示“無存儲記錄!!”圖二十一屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示的存儲記錄。020表示共存儲了多少條測試記錄。在有存儲數據的情況下，在“存儲查詢”屏下按“左右”鍵進行不同存儲信息的查詢，按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。5.3.4 時鐘設置在“主菜單”屏下選中“時鐘設置”選項，按“確認”鍵進入“時鐘設置”屏（見圖二十二）。圖二十二在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇，按“上下”鍵修改所選項，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）5.3.5 裝置信息此菜單只是介紹本裝置的一些基本信息。5.3.6 廠家設置此項為廠家設置項，需要密碼，用戶不能設置。
