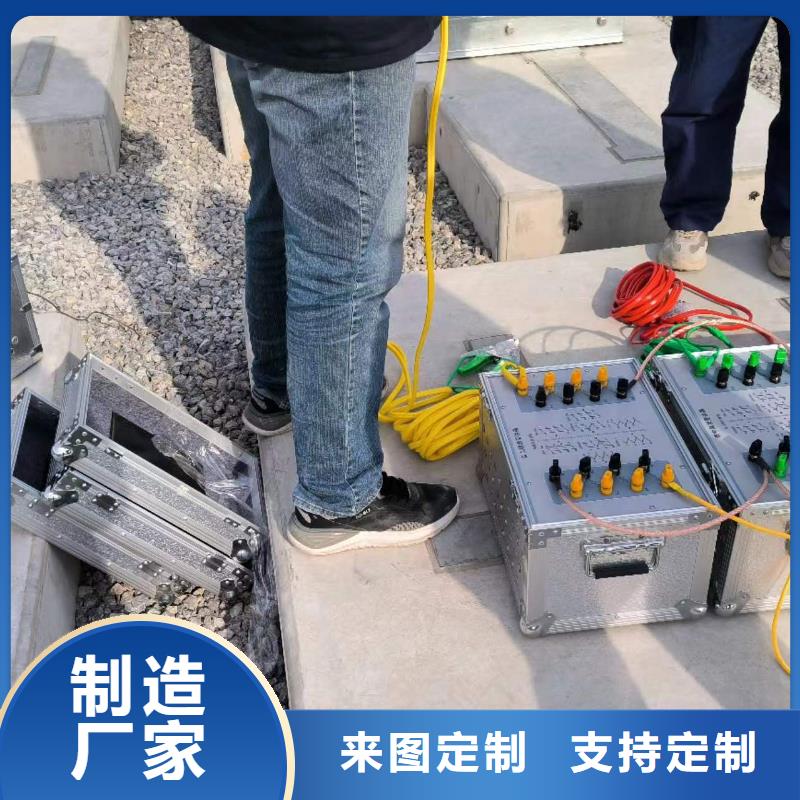

鞍山一次通流加壓模擬帶負荷向量試驗裝置試驗準備、測試步驟(1) 試驗準備根據對變電站現場踏勘，站內檢修電源箱開關容量（空開80A/3P）可滿足裝置供電要求，現場安裝主變兩臺，220kV、110kV雙母線單分斷，10kV三母線單分斷。為減少試驗接線操作，本次試驗充分利用220kV、110kV母聯開關和10kV聯絡開關的操作實現各通流和加壓回路間隔的投切。(2) 測試步驟1)全站母線一次通壓試驗通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。2）220kV、110 kV、10 kV母線/間隔通流試驗在#1主變220kV、110kV側套管分別接入三相工頻大電流，通過#1主變開關201將220kV母聯開關及需檢測的回路間隔投入試驗回路，在21-P-1#1母線220kV PT處接入高電壓，通過倒閘操作配合完成220kV線路保護、母線保護相位的檢驗；通過#1主變開關101將110kV母聯開關及需檢測的回路間隔投入試驗回路，在11-P-1#1母線110kV PT處接入高電壓，通過倒閘操作配合完成110kV線路保護、母線保護檢驗。3）#1、#2變壓器通流試驗核查差動保護接線根據變壓器阻抗參數計算，本次選擇變壓器110側繞組為施加變頻電源側通過一臺主變母線通過110kV母線串帶另一臺主變開關對115kV側繞組施加工頻（或低頻）電源，其余側繞組在主變開關后級合上刀閘形成短路電流，完成變壓器差動保護相位檢驗。9.8 一次電壓并列相位檢查220kV、110kV、10kV母線一次電壓并列相位檢查（含開口三角電壓，10kV#1接地變接線組別）：裝置變頻電源三相電源輸出接入#1主變低壓側套管，通過對變壓器低壓側勵磁后，三相相序為正序，分別在變壓器各側感應出一次電壓：10kV母線：一次電壓=380V，接地變低壓側電壓及PT二次電壓=14.47V;110kV母線:變壓器變比K=115/10.5=10.95 PT變比=110/0.1/0.1√3PT一次電壓=0.380×10.95=4.160kVPT二次線電壓=4160/1100=3.782VPT一次相電壓=0.380×10.95/1.732=2.400kVPT二次相電壓=4160/1100/1.732=2.183V220kV母線：變壓器變比K=230/10.5=21.9 PT變比=220/0.1/0.1√3PT一次電壓=0.380×21.9=8.322kVPT二次線電壓=8322/2200=3.782VPT一次相電壓=0.380×21.9/1.732=4.804VPT二次相電壓=8322/2200/1.732=2.183V通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。
