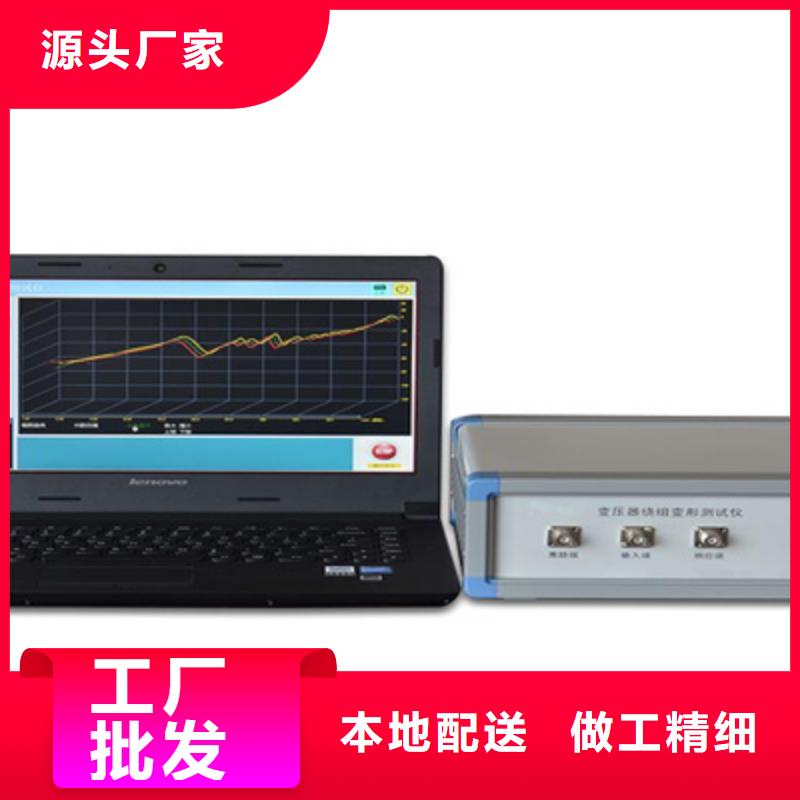

鞍山變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

鞍山變壓器繞組變形測試儀曲線坐標系居中的坐標系為曲線坐標系，X軸為頻率，Y軸為分貝，歷史曲線和測量曲線都在此坐標系中顯示，具體可操作功能介紹見軟件測試流程。12.5設置在未開始測量前可以設置測量的結束頻率和頻率步長，結束頻率的范圍為600k～2000k Hz，頻率步長可選擇1kHz、0.5kHz和0.25kHz在選擇0.25kHz和0.5kHz的頻率步長的時候，結束頻率不能大于1000k Hz。也可以選擇對數分布，此時結束頻率只能為1000k Hz。12.6曲線數據文件分析管理窗口以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口，具體操作功能介紹見軟件測試流程。12.7工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。十三、頻響法PC測試軟件使用流程13.1 USB驅動安 .1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向導。如果是發現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。13.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。13.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。13.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。

鞍山變壓器繞組變形測試儀性能特點1、儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；2、儀器可單相測試，也可三相測試；可手動測試，也可自動測試；3、一次性接線，不用倒接測試線便可自動完成三相測試；4、不用外接調壓器，便可對被測試品進行測量；5、儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；6、零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；7、儀器可采用內部電源及外部電源兩種供電模式；8、儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；9、具有RS232接口，可以將測試數據傳輸?shù)胶笈_；10、本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；11、具有USB接口，可以將測試數據轉存到U盤；12、儀器自帶時鐘功能，時間可自行校準；四、技術指標1、電壓測量范圍：15V～500V （可定制600V）2、電流測量范圍：0.5A～50A3、準確度：電壓誤差值：＜0.2％；電流誤差值：＜0.2％；功率誤差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗誤差值：＜±0.5％；4、阻抗測量范圍：1Ω～200Ω；5、工作電源：AC220V±10％；6、電源頻率：50Hz±5Hz；7、工作溫度：-10～40℃；8、環境濕度：≤80％RH 無結露；9、外形尺寸：400＊340＊195mm；10、整機重量：13.5kg。

鞍山變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的A相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相Yn形的A相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的B相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔，再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相Yn形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Yn的C相上、綠夾子定義為測量鉗在‘O’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相Yn形的C相測量接線。七、三相Y形測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相Y形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相Y形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在Y的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相Y形的A相測量接線。

鞍山變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?
